Сижу, вспоминаю, как посчитать выходник.
Дошел до параметра - коэффициент заполнения окна медью.
В упор не могу вспомнить - сколько у меня получалось максимум, но, вроде больше, чем 0,3.
Выходник не мотал лет 15 уже, а в силовом, там не заморачивался особо с этим параметром, т.к. всё почти программа считает.
Rasha, посчитал твой Партридж (ты его схему выкладывал, а я сохранил  ) - у меня получилось Ко=0,39.
Я мотаю очень плотно, но такой цифры не помню, чтобы у меня получилось.
Поделись секретом - как всё это умещаешь в таком маленьком окошке.
Я без подколок, мне нравятся твои трансформаторы и подход к делу, но, блин, интересно же  .

Сижу, вспоминаю, как посчитать выходник.
Дошел до параметра - коэффициент заполнения окна медью.
В упор не могу вспомнить - сколько у меня получалось максимум, но, вроде больше, чем 0,3.
Выходник не мотал лет 15 уже, а в силовом, там не заморачивался особо с этим параметром, т.к. всё почти программа считает.
Rasha, посчитал твой Партридж (ты его схему выкладывал, а я сохранил  ) - у меня получилось Ко=0,39.
Я мотаю очень плотно, но такой цифры не помню, чтобы у меня получилось.
Поделись секретом - как всё это умещаешь в таком маленьком окошке.
Я без подколок, мне нравятся твои трансформаторы и подход к делу, но, блин, интересно же  .

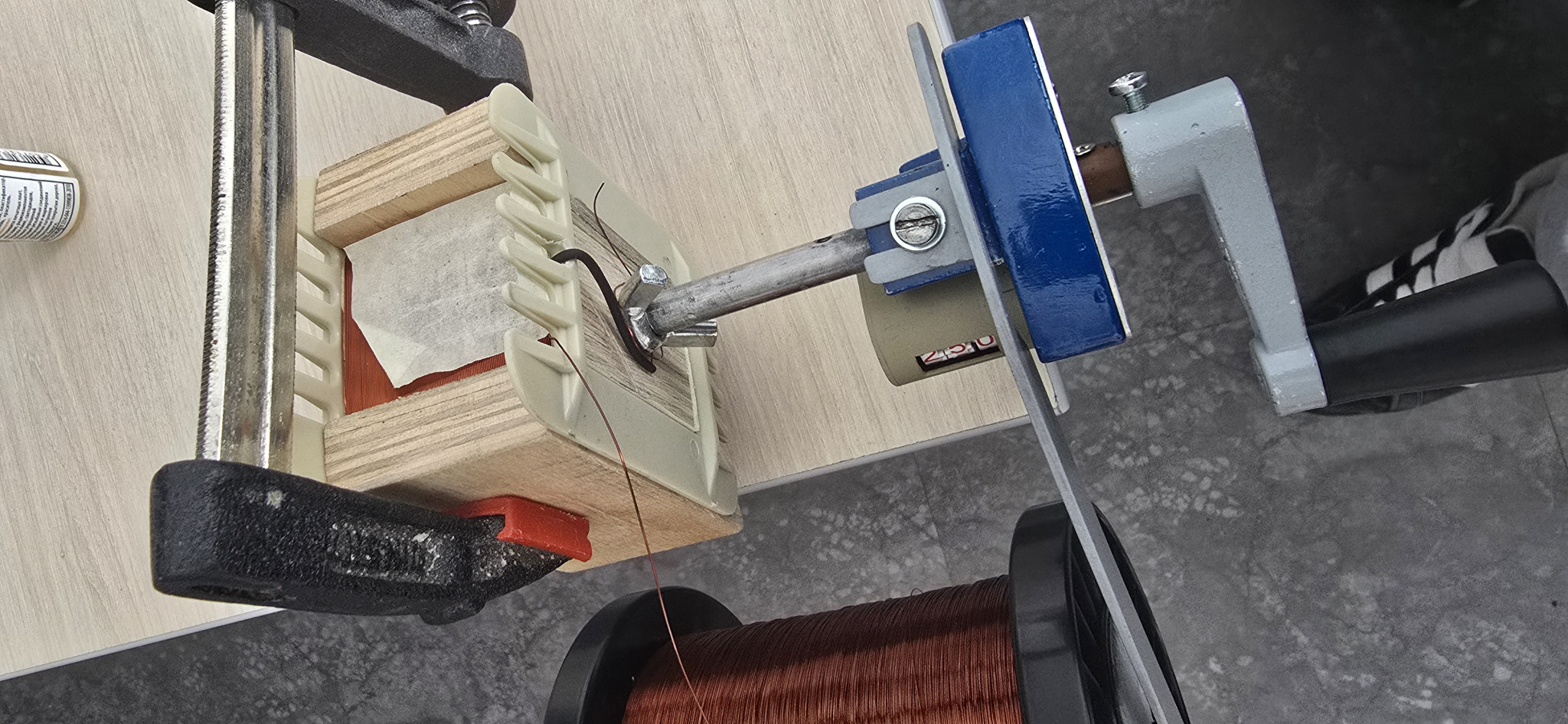

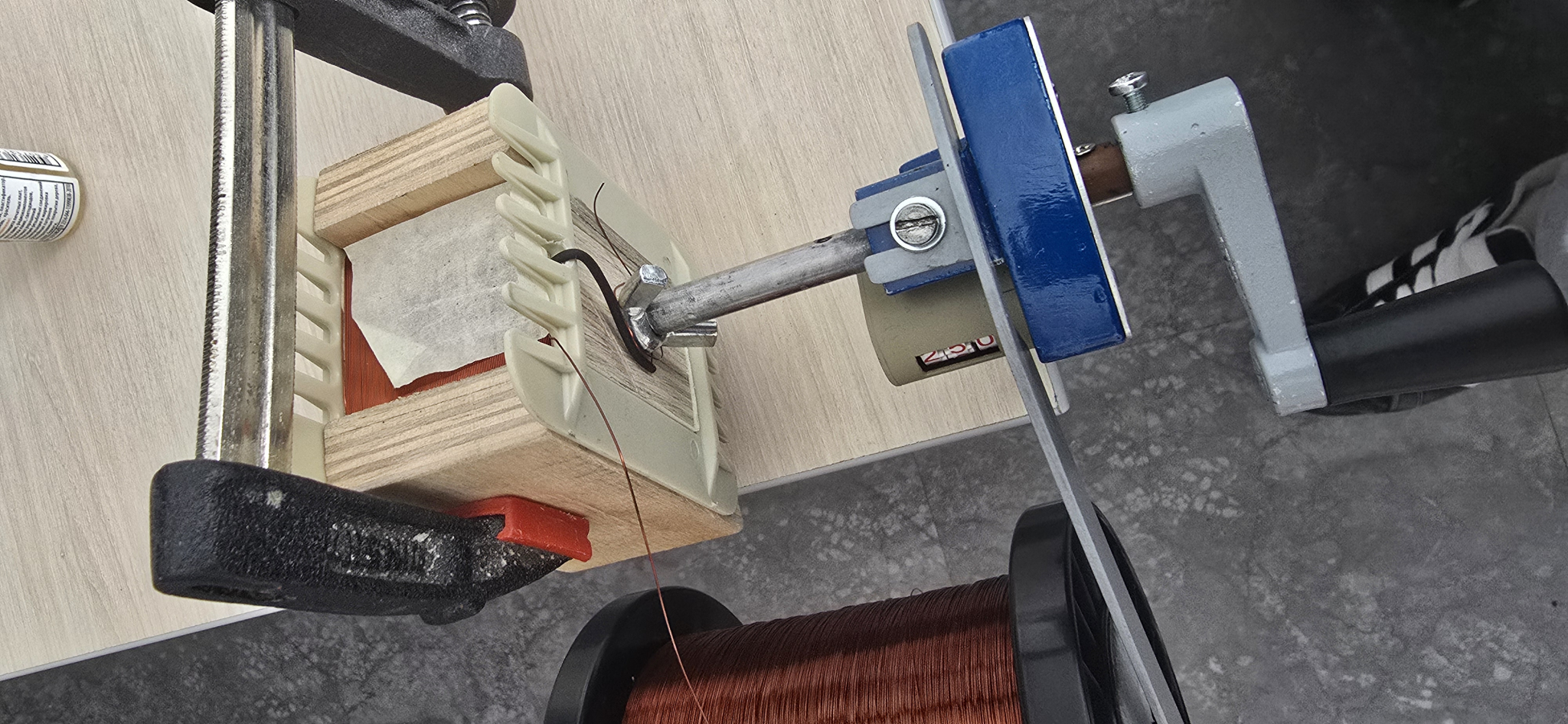

Каждый намотанный слой обжимаю плашками из фанеры струбциной.

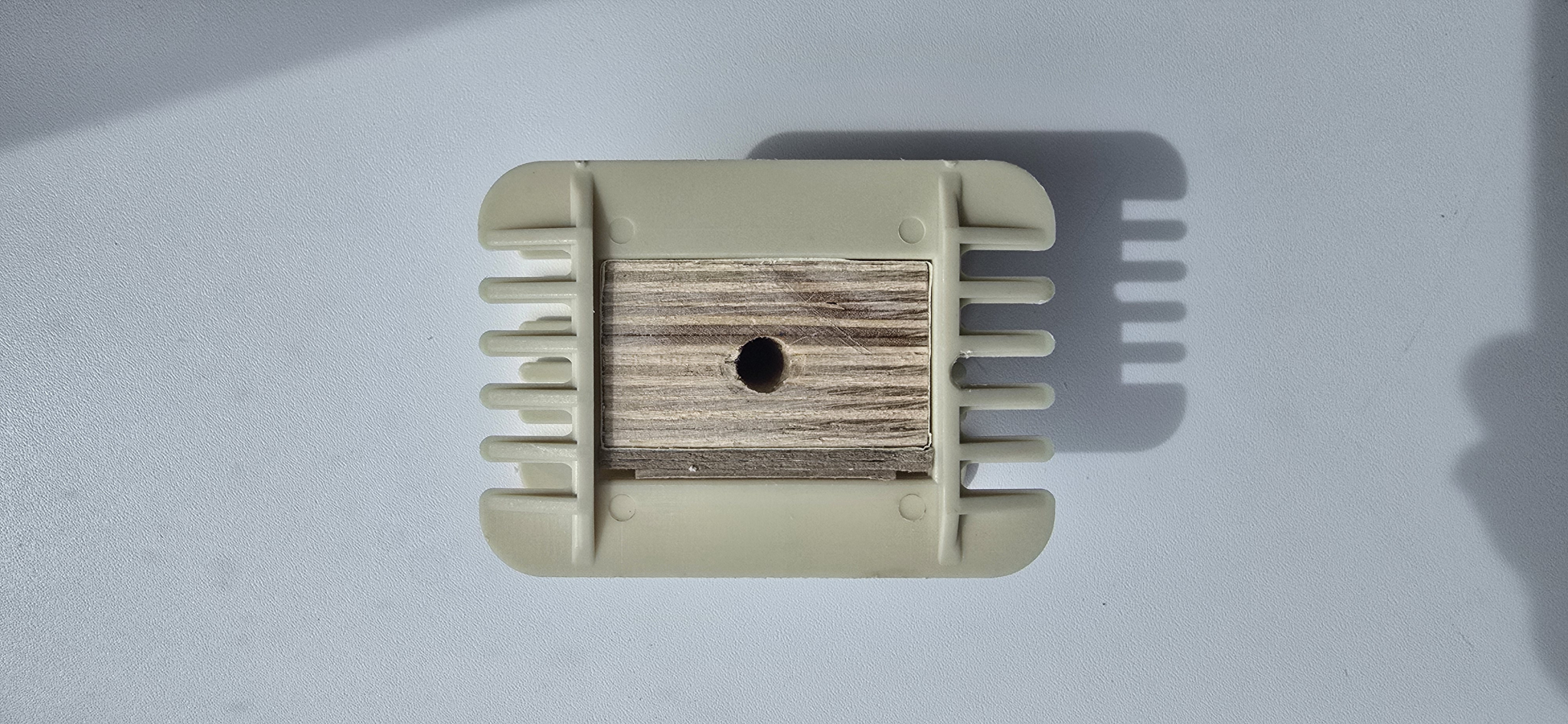

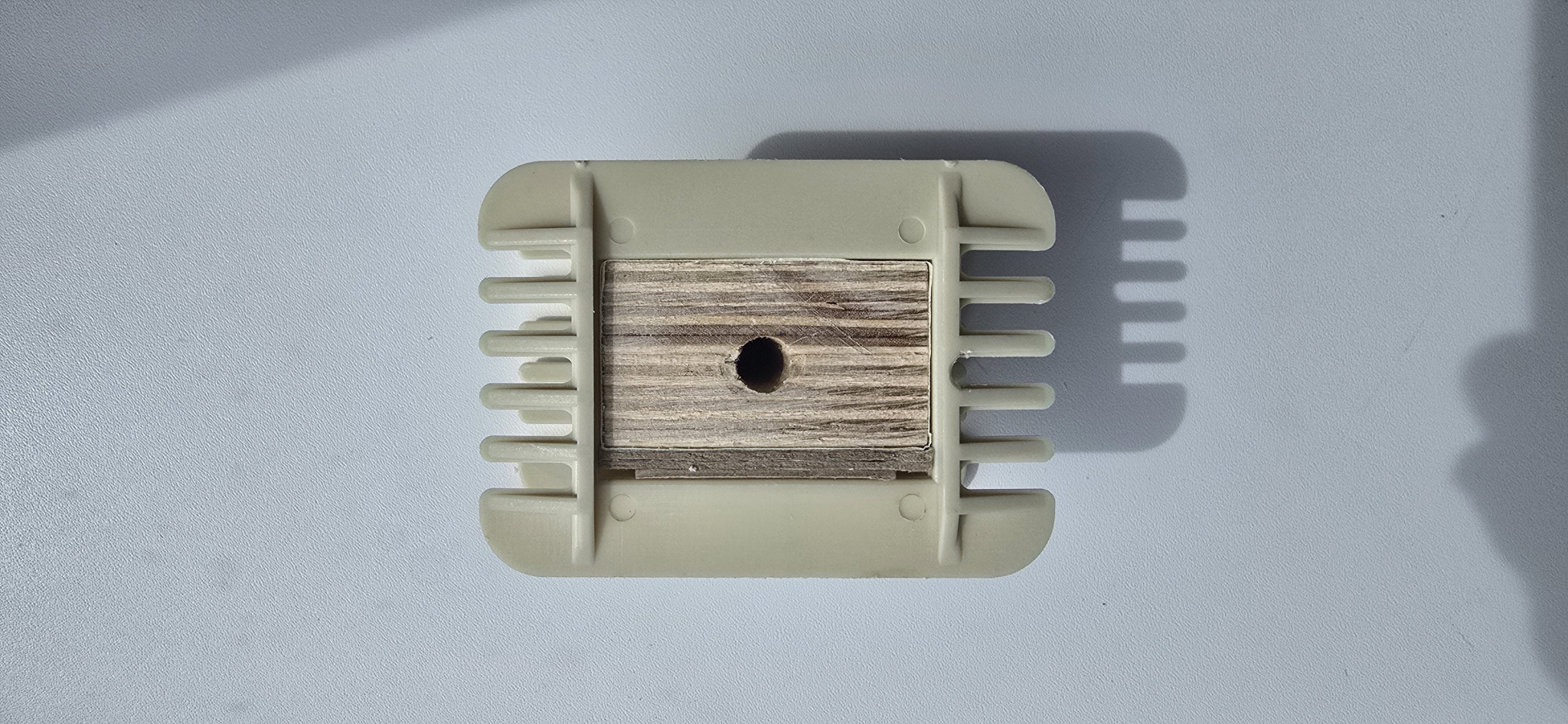

Плашки от щёчки до щёчки в притирку.

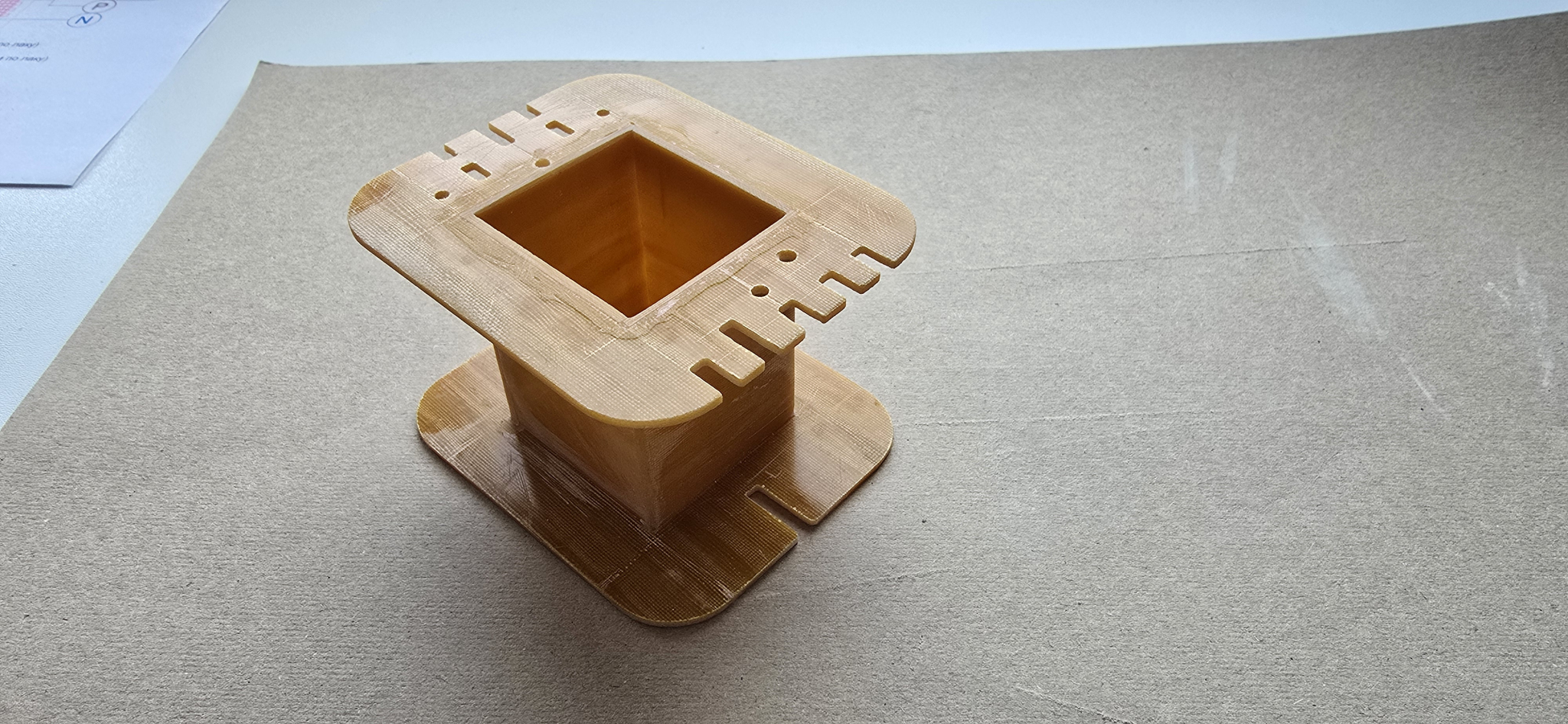

Шпулька катушки также плотно сидит внутри.

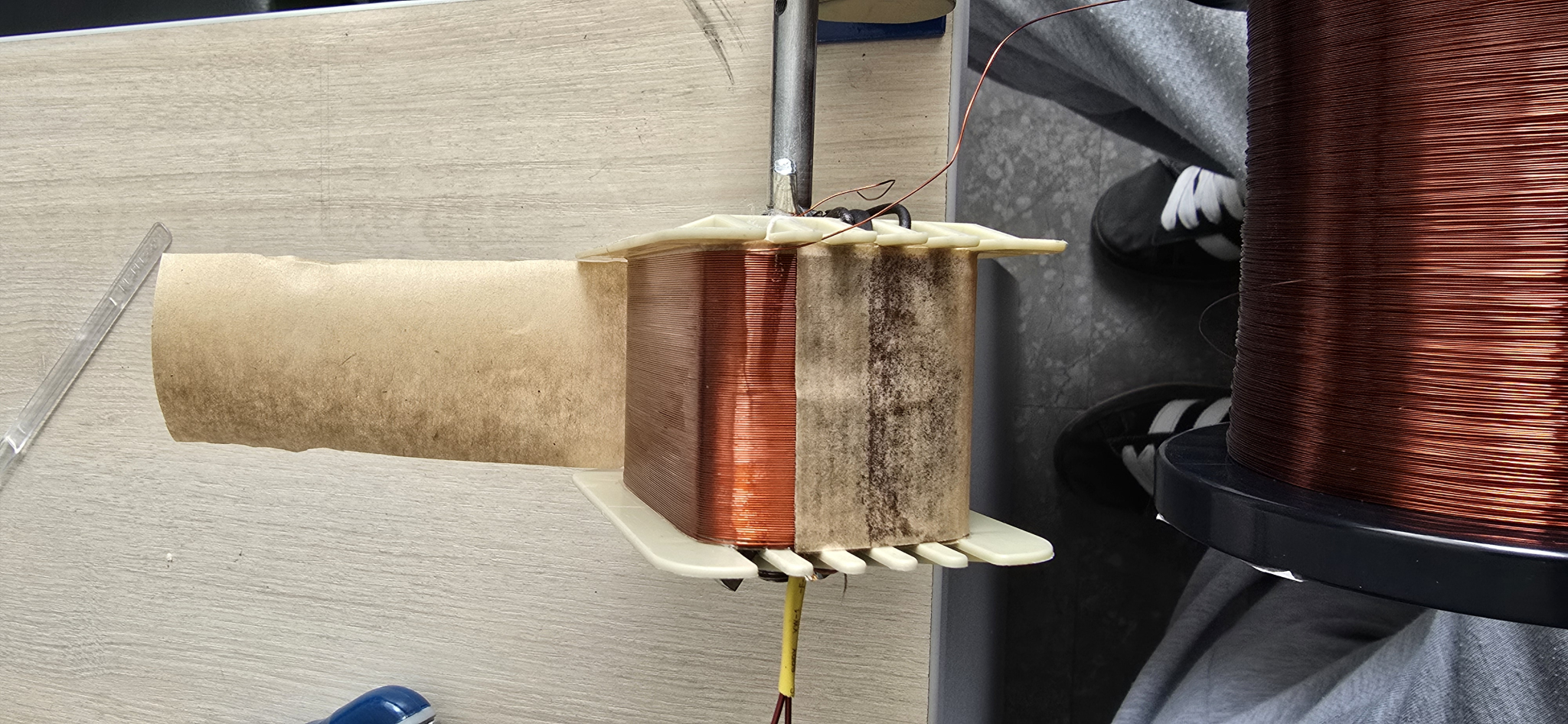

Каждый слой цапонлак и бумага для запекания.
Витки стараюсь укладывать без проряжения у щёчек.

Для меня это как медитация, а не стремление скорее получить результат.

... и добавил:

(нажмите чтобы показать/спрятать)

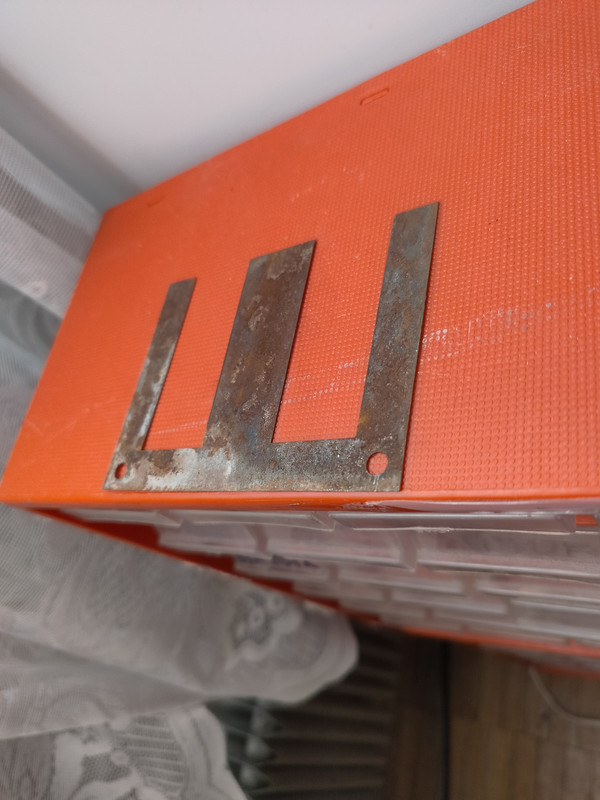

Проясните, пожалуйста, имеет ли сейчас право на жизнь раритетное трансформаторное железо таких пропорций как на фото - советский стандарт Ш?
В ТС и/или ТВЗ.
Собралось несколько трансформаторов размера от Ш20 до Ш26 (в т.ч. и с тонким железом) - неудобные обмотки, только в перемотку.
"На лице" особенности:
- огромное окно = большой расход меди.
- маленькая ширина пластин, да еще по углам 4 отверстия для шпилек.

Тут товарищ Валентин Гаврилов в таком железе души ничает.
Один из знатных мотальщиков для гитарного звука.
В общем, не стоит принижать возможности такого железа.

OlegRad, Было и такое железо . Забраковал из-за непомерного размера окна .  Продал задешево хай-файщикам , дроссели они мотали . Много относительно толстого провода влезает , что для дросселя неплохо.
