 Валентин спасибо.

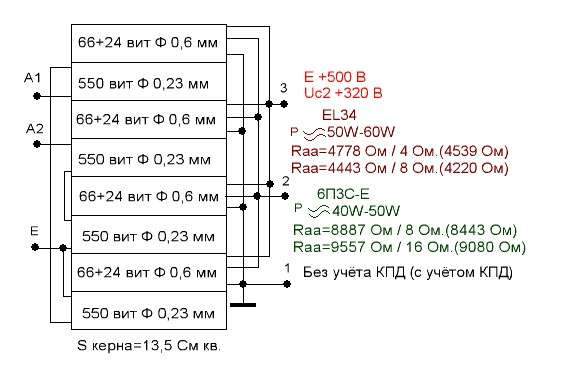

Ну вот опять я напутал, ну так даже лучше получается, а то я думал что то 5 кОм многовато для EL 34 да и для 6П3С-Е 9 - 10 кОм с таким режимом почти оптимальная нагрузка получится. Вот подправил)))

Виталий..., да ни чего, такого страшного, Вы "не напутали". Просто чуть-чуть торопитесь (как, впрочем, и все мы).

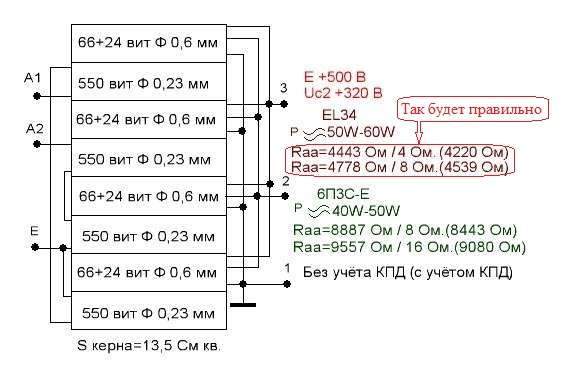

Например, в последнем рисунке, Вы, немного напутали с нагрузкой 4 и 8 Ом. НО, это не от того что Вы не так (не правильно) что-то считали - просто торопились, и написали значения Raa не в той строчке....
Я, извиняюсь, немного подправил.

Добрый вечер. Ребята, не подскажете, что это за трансформатор. Продавец сказал что вытащил его из какого то лампового девайса.
Я промерил обмотки и вот что получилось.
1-6  100 оМ
1-8   100 оМ
6-8  200 оМ - это три оранжевых конца. получается  первый как средняя точка.

3-7   3 оМ

4-9 , 4-10  по 15 ом.  А вот 9-10  3 Ом (почему-то). То есть между ними связь есть, но я ее не понимаю.

5-7  15 ом.

В связи с этим возникают следующие вопросы.  Почему то второй контакт не прозванивается. Означает ли это, что транс сгоревший. У меня подозрение, что сгоревшая первичка.



... и добавил:

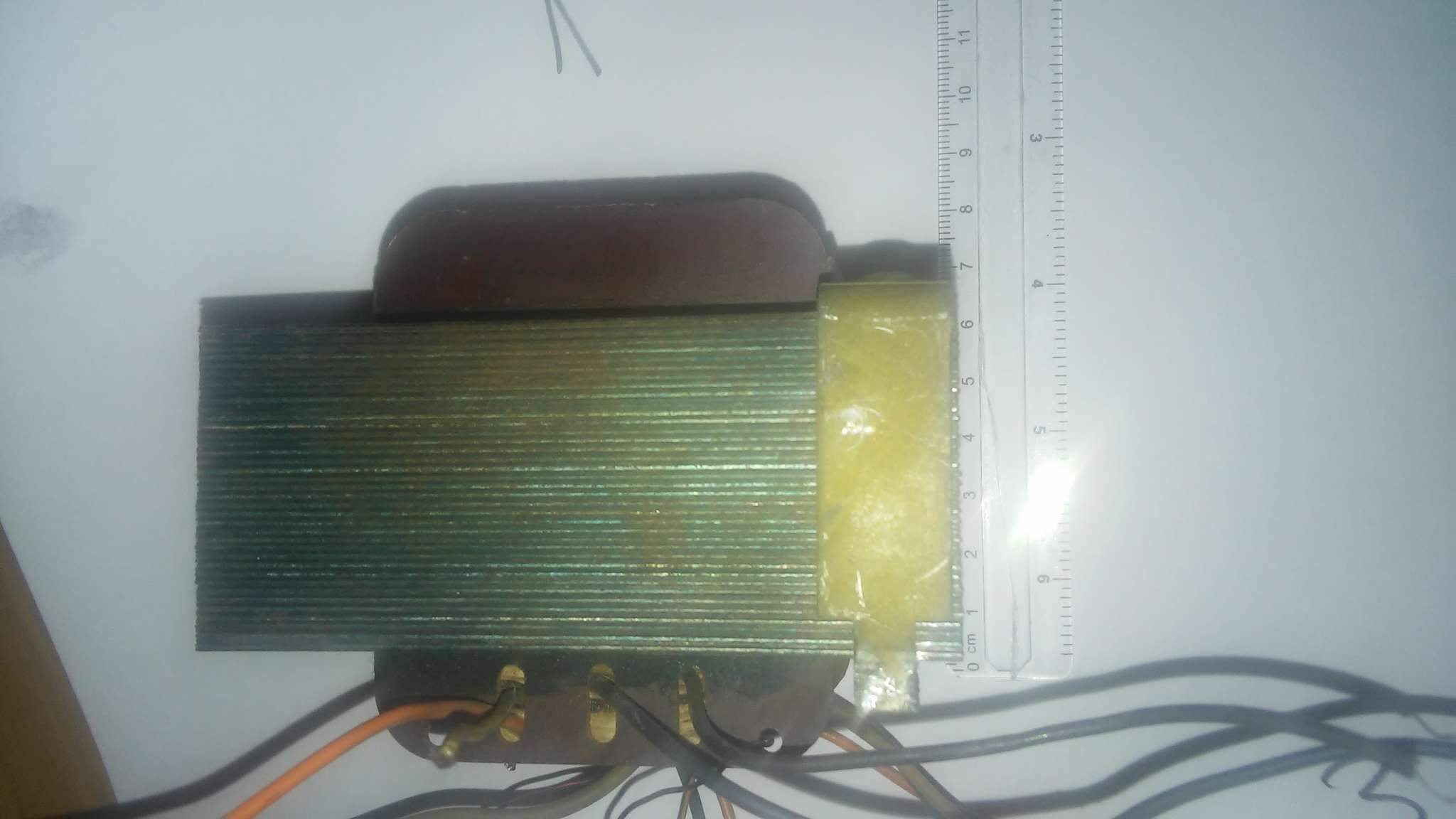

Фото

на 3-7 подать около 5 вольт переменки и осторожно (не использовать пальцы как щупы  ) измерять напряжения

220 ом  -это многовато для первички . Надо точно написать габариты железа хотя бы.  На мой взгляд тестер "врёт" . Когда поверку проходил?

На ХХ транс мало кушает .  10 ваттного со вторичкой на 4-6 вольт должно хватить , а уж ТС-180    И впредь размеры желательно в мм  выкладывать -легче читается и понимается (не принципиально хотя...)  По виду похоже 50-х годов ,возможно те ,что по 100 Ом -для кенотрона (со ср. точкой )  По размерам .....ватт 80 возможно.

да там не много надо, вообще 6.3 вольта и надо, ибо если транс от ламповой живности, то это накал и должна быть, 1.5А подключи. если  всё правильно, то легко найдёшь анодку и первичку
кстатит говоря, первичку легко обнаружить и визуально, выводы ближе к середине.
кст, почему не обозначены никак самые последние обмотки? судя по всем это и есть накал и на них надо подавать 6.3
