Re: Клуб любителей намотать трансформатор
« Ответ #675 : Марта 10, 2016, 23:02:11 »
Полупустое -не есть правильно . Конкретно какое железо,размеры .??

Оффлайн Mepk

  • Эксперт
  • *****
  • Сообщений: 1855
  • Еще один соберу - и всё...
    • Мой блог
Re: Клуб любителей намотать трансформатор
« Ответ #676 : Марта 10, 2016, 23:09:26 »
Железо 84х74, окно 50х20. Набор - 32 мм

... и добавил:

3050 витков 0,19 и 101 виток 0,8

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 92947
  • Санкт-Петербург
    • AZG CUSTOM
Re: Клуб любителей намотать трансформатор
« Ответ #677 : Марта 10, 2016, 23:14:21 »
Mepk, Ватт на 35 с 34-ками например? Типа ТВ-стайл...

Оффлайн vovian

  • Завсегдатай
  • ***
  • Сообщений: 285
Re: Клуб любителей намотать трансформатор
« Ответ #678 : Марта 10, 2016, 23:17:44 »
Цитата: Валентин Гаврилов от Марта 10, 2016, 22:15:53
При КЗ в обмотке  лампочка горела бы почти в полный накал .Она вроде чуть светила ,как я понял из прочитанного.
Если включить все обмотки, лампочка вообще не горит, но тогда напруга на выходе ниже нормы. По поводу диодного моста думал, но тогда кенотрон останется лишний. иду ещераз проверю свой транс (

Оффлайн Валентин Гаврилов

  • Эксперт
  • *****
  • Сообщений: 2358
  • Long live Rock-n-Roll !!
Re: Клуб любителей намотать трансформатор
« Ответ #679 : Марта 10, 2016, 23:17:58 »

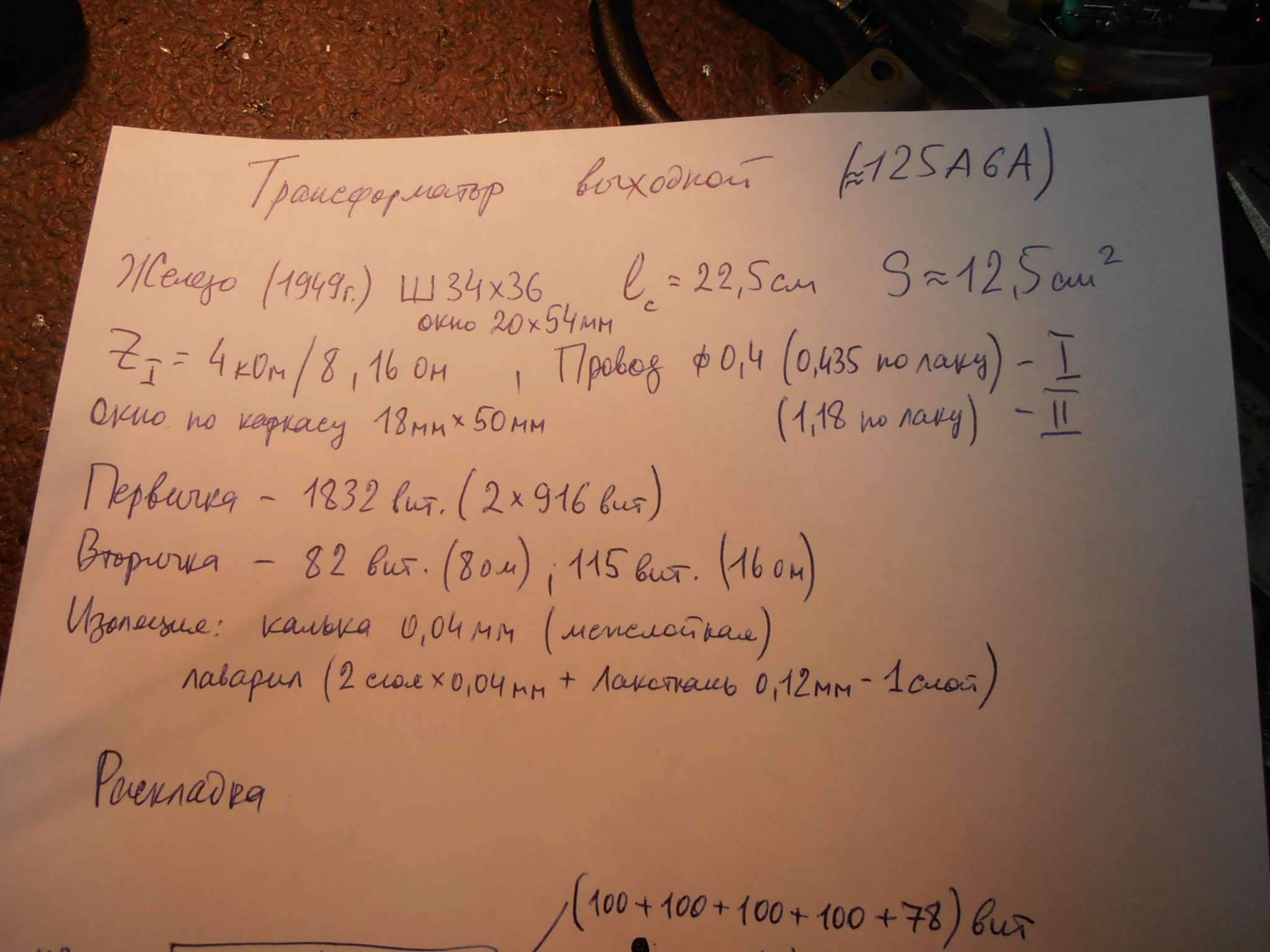

Дома только данные для окна 17х69 (тоже здоровое , 0,355мм ПЭЛ  3200витков влезло ). На работе посмотрю завтра в записях .  Но 0,19мм  для такого окна -маловат диаметр . Лучше чего-нибудь 0,3 -0,35мм

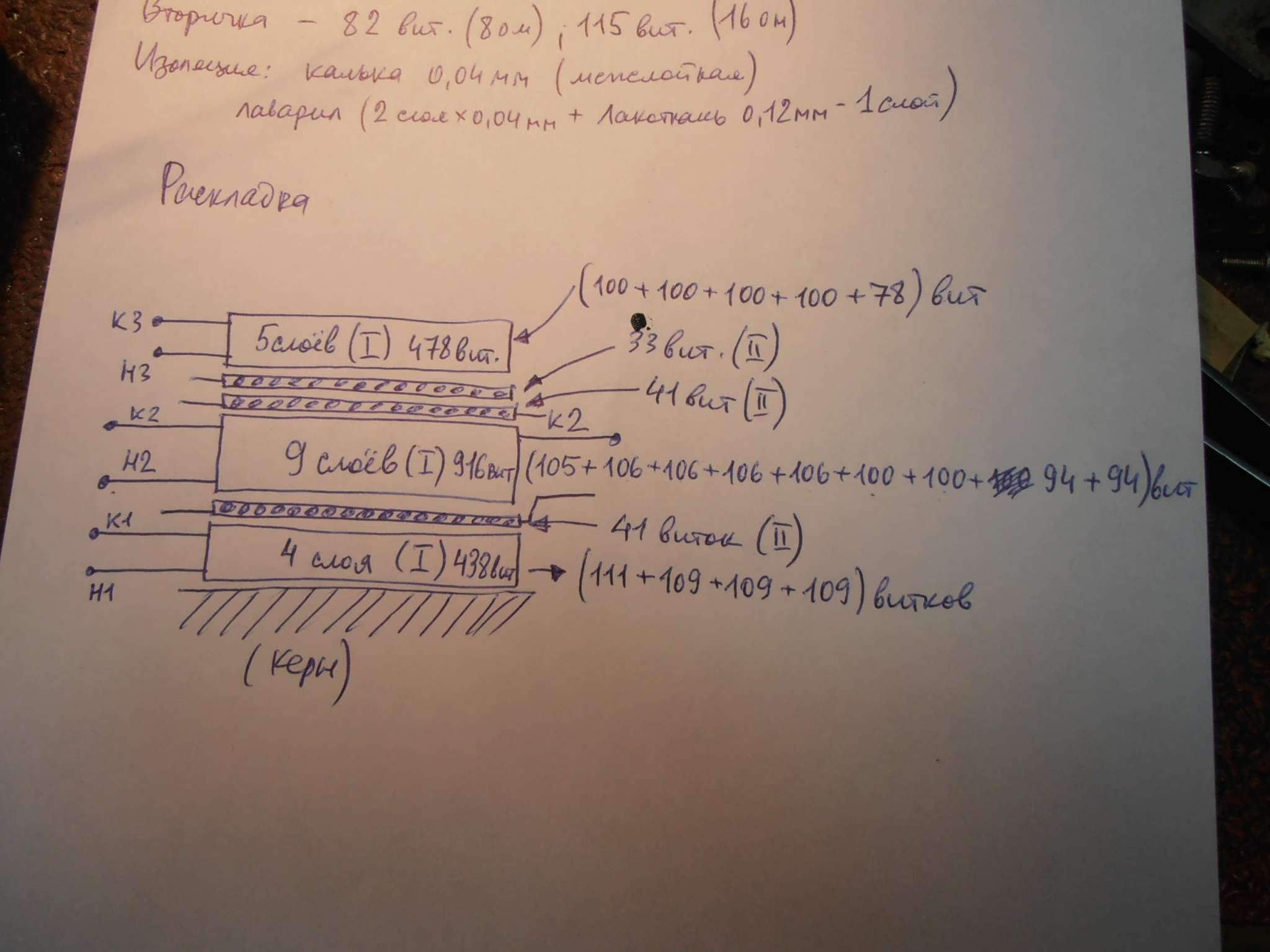

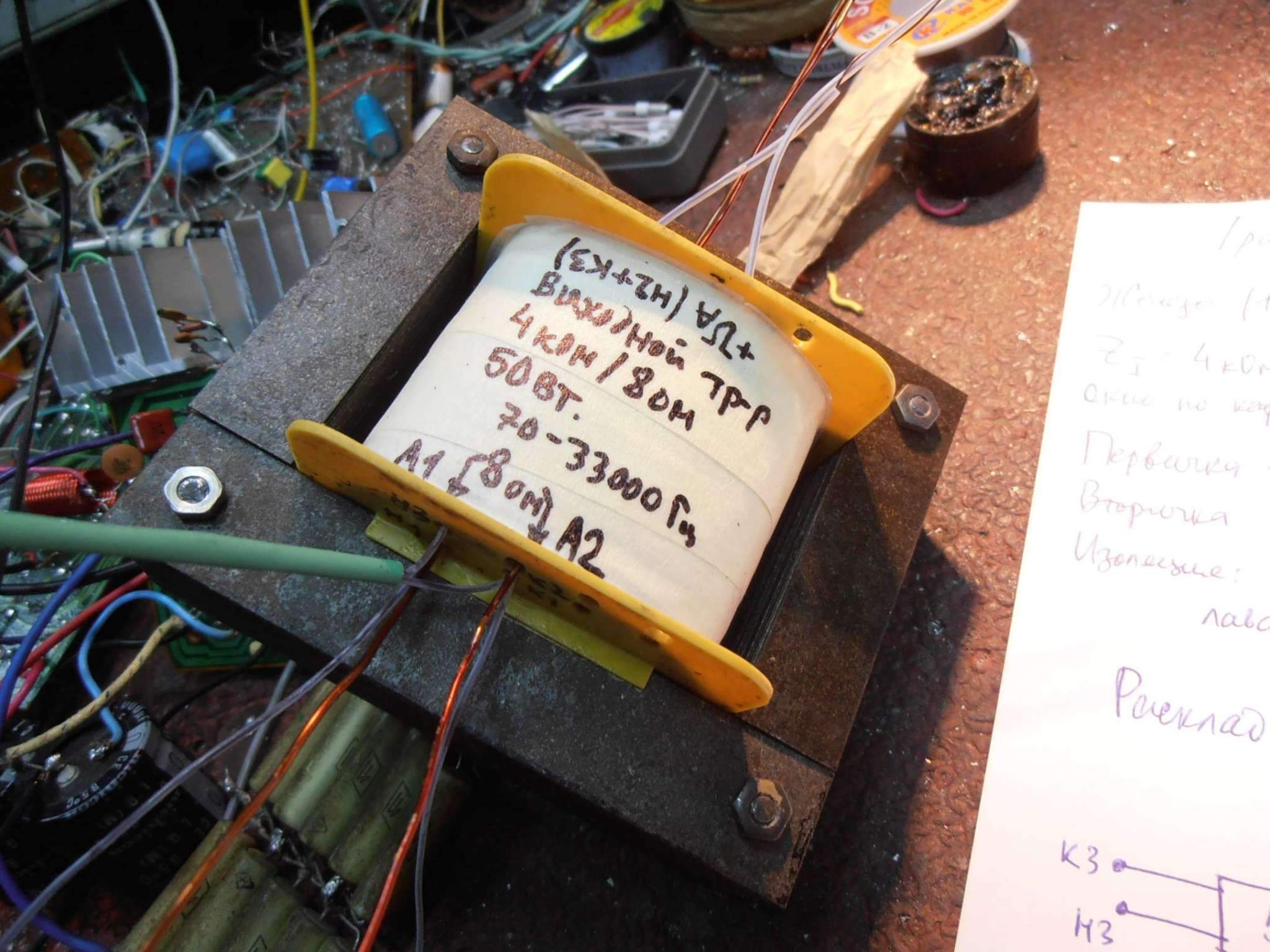

Вот недавно мотал в окно 20х54 .
« Последнее редактирование: Марта 10, 2016, 23:30:55 от Валентин Гаврилов »

Оффлайн Mepk

  • Эксперт
  • *****
  • Сообщений: 1855
  • Еще один соберу - и всё...
    • Мой блог
Re: Клуб любителей намотать трансформатор
« Ответ #680 : Марта 10, 2016, 23:27:10 »
Цитата: AZG от Марта 10, 2016, 23:14:21
Mepk, Ватт на 35 с 34-ками например? Типа ТВ-стайл...
TrainWreck?

Цитата: Валентин Гаврилов от Марта 10, 2016, 23:17:58
Дома только данные для окна 17х69 (тоже здоровое , 0,355мм ПЭЛ  3200витков влезло ). На работе посмотрю завтра в записях .  Но 0,19мм  для такого окна -маловат диаметр . Лучше чего-нибудь 0,3 -0,35мм
Да это понятно, но медь жалко, она денег стоит :(

... и добавил:

Может, первичку намотать параллельными слоями? А потом их собирать?
« Последнее редактирование: Марта 10, 2016, 23:57:19 от Mepk »

Оффлайн vovian

  • Завсегдатай
  • ***
  • Сообщений: 285
Re: Клуб любителей намотать трансформатор
« Ответ #681 : Марта 11, 2016, 00:04:43 »

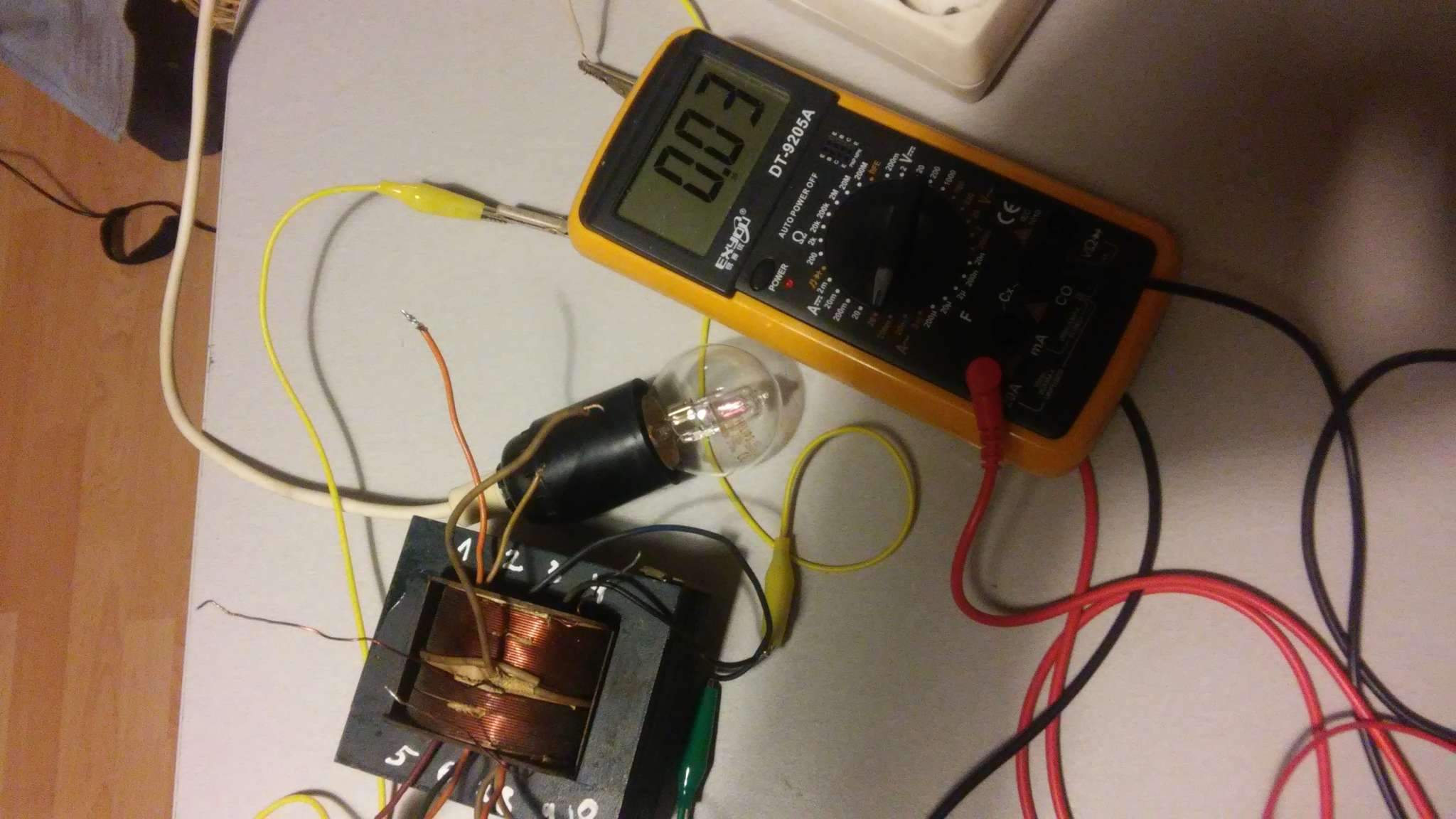

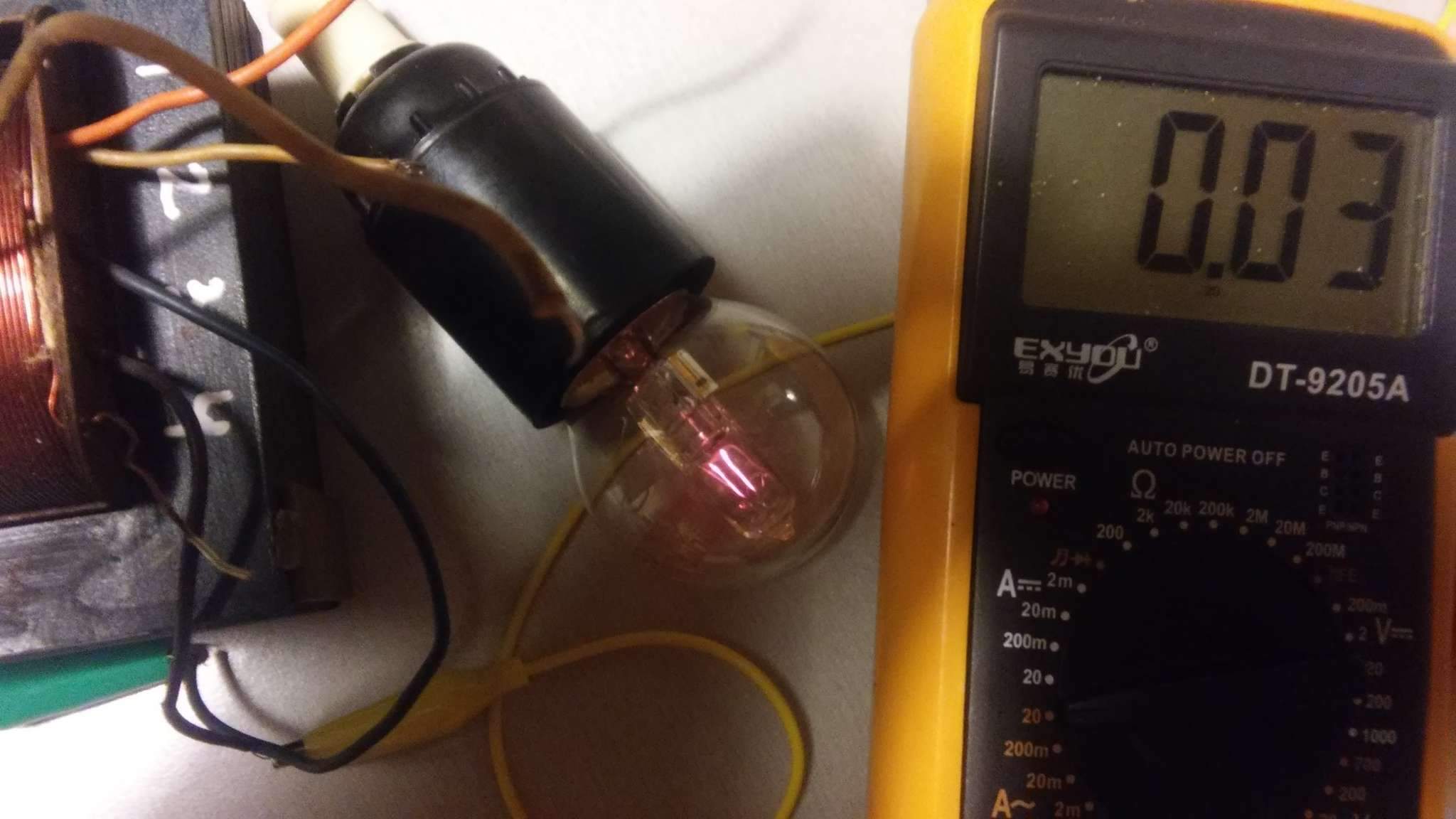

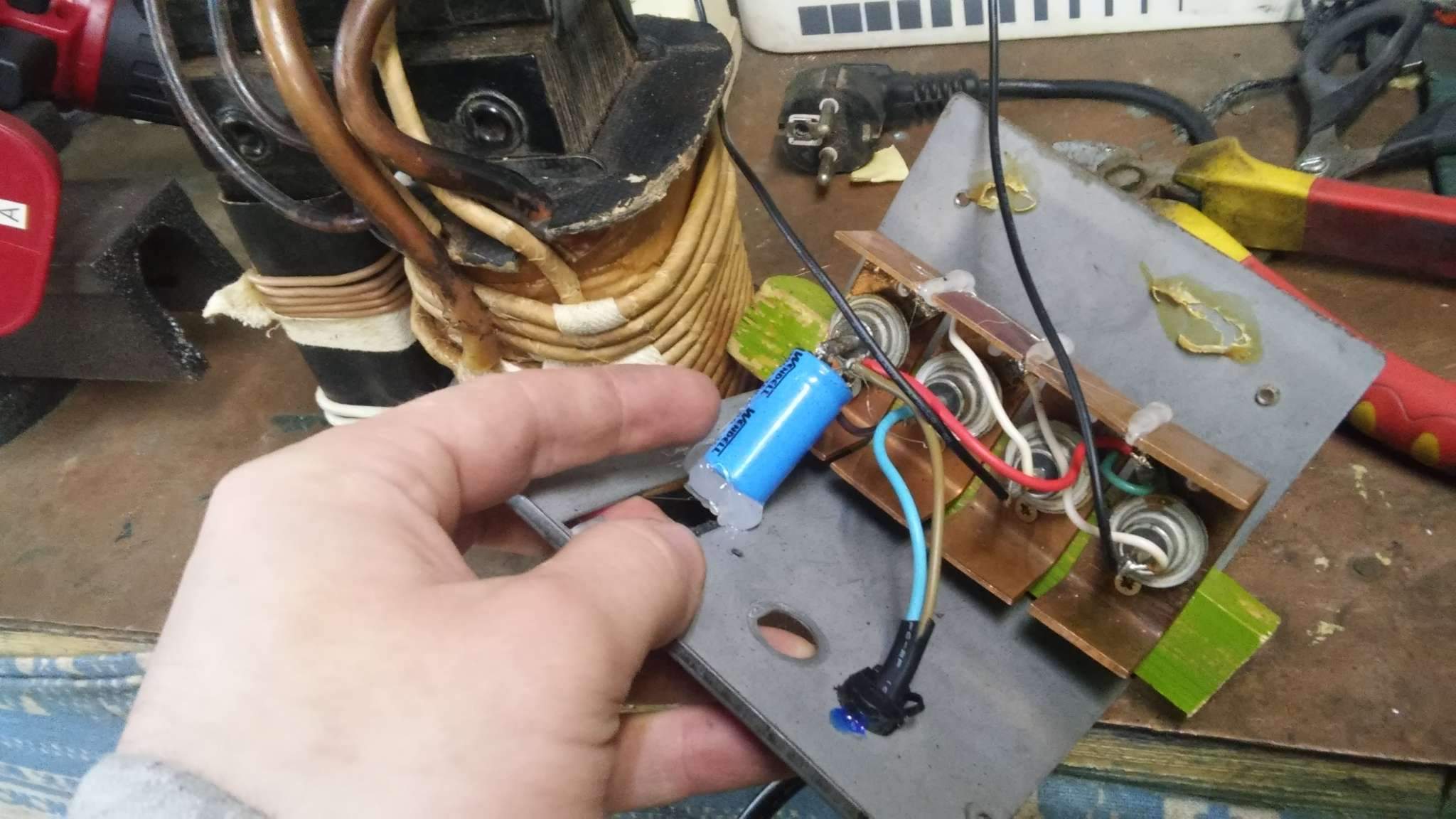

Ребят, последний вопрос. Просто опыта мало. Вот на фотке видно, как горит лампочка без 15 вольтной обмотки. И ток видно на цешке. Это нормально?
В даном случае снимаю 245 в.   4.9 в.    6.5 в.
Транс при этом гудит но если сжимать пластины магнитопровода, то гула нет почти.

Оффлайн Валентин Гаврилов

  • Эксперт
  • *****
  • Сообщений: 2358
  • Long live Rock-n-Roll !!
Re: Клуб любителей намотать трансформатор
« Ответ #682 : Марта 11, 2016, 00:07:10 »
это очень хорошо . Без лампочки напруги до нормальных подрастут

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 92947
  • Санкт-Петербург
    • AZG CUSTOM
Re: Клуб любителей намотать трансформатор
« Ответ #683 : Марта 11, 2016, 00:38:06 »

Оффлайн niz

  • Эксперт
  • *****
  • Сообщений: 1252
  • верните мне 1957
Re: Клуб любителей намотать трансформатор
« Ответ #684 : Марта 14, 2016, 18:38:36 »
кто подскажет моточные данные силовика радиолы урал 112
ну или может как его улучшить даже, в плане первички, а то лежит железо, надо что - то да намотать.

Оффлайн Vitallka

  • Эксперт
  • *****
  • Сообщений: 1175
  • Антиум
Re: Клуб любителей намотать трансформатор
« Ответ #685 : Марта 14, 2016, 18:55:39 »
Справочник подскажет http://rw6ase.narod.ru/00/rl_l_/ural112rrmt.djvu

Оффлайн niz

  • Эксперт
  • *****
  • Сообщений: 1252
  • верните мне 1957
Re: Клуб любителей намотать трансформатор
« Ответ #686 : Марта 14, 2016, 19:04:05 »
Vitallka, курил подобную книженцу и не видел моточные данные  :pozor: благодарю.

Оффлайн vovian

  • Завсегдатай
  • ***
  • Сообщений: 285
Re: Клуб любителей намотать трансформатор
« Ответ #687 : Марта 26, 2016, 19:51:24 »
Ребят. Вопрос не по музыкальной теме. Имеется транс ОСО-0.25 УЗ  он на 250 ватт. 12 и 10 вольт на выходе. Мне понадобилось к нему побключить шуруповерт на 12 вольт. Я сделал диодный мост из  диодовв Д242А  (они до 10 ампер)  поставил кондер на 4700 мФ. А шуруповерт еле крутит. Мощности не хватает. В чем дело не подскажите.? Подключил последовательно амперметр, рукой зажал шуруповерт и ток поднялся только до 3 - 3.5 ампер.

... и добавил:

Вот картинка.
« Последнее редактирование: Марта 26, 2016, 19:53:38 от vovian »

Оффлайн Валентин Гаврилов

  • Эксперт
  • *****
  • Сообщений: 2358
  • Long live Rock-n-Roll !!
Re: Клуб любителей намотать трансформатор
« Ответ #688 : Марта 26, 2016, 22:18:48 »
Маловато 4700мкф . Лучше бы 22000х25в . Пусковой ток значительный у шуруповёрта .  Да и на ХХ  на конденсаторе должно быть вольт 14-15 .

Оффлайн Oldvist

  • Опытный
  • ****
  • Сообщений: 983
Re: Клуб любителей намотать трансформатор
« Ответ #689 : Марта 26, 2016, 23:30:01 »
До-кучи надо откинуть вольта 2,5 падения на двух диодах, и в итоге под нагрузкой получим вольт 10 -10,5 что соответствует практически разряженному аккуму, вот и плохо крутит.
