А для перфекционизЬму можно диаметром провода до 4 слоев догнать. Если окно позволяет.

Ну не знаю... Обычно расчитывают как нужно и пересчитывают под заполнение исходя из типовых диаметров, провод - расходный материал. Я так думаю. Купить 200 гр в Москве не проблема, остаток пополнит коллекцию диаметров. Пригодится.

Вот вопрос к профи. А почему никто не пишет о применении в выходных трансформаторах ШЛ и ПЛ железа? Может кто поделится отзывами про это железо? Ну про торы тема была. Там все понятно - на вкус и цвет.

Не профи, но свои 5 копеек скажу: важна марка железа, а не только вид магнитопровода.
И второй момент: так сложилось, что в гитарных усилителях производители использовали Ш-железо с начала начал.
Но, помнится, Остап делал свои усилители с трансформаторами и ПЛ железе.

ПЛ в топку! ШЛ вполне. ИМХО

Революционные лозунги практически)))

Все дело в зазорах в ШЛ и ПЛ железе. Я вот сделал эксперимент - взял готовый заводской транс (ТС-270) и померял ток ХХ при 220 вольтах. Получил 150 мА. Потом разобрал транс - очистил зазор от эпоксидки с ферромагнитным наполнителем ( заводским) после сборки без клеевого шва замерил ток хх. Получил - 45 мА( Но гудел, конечно немного). После намотал вторички ( другие) не трогая первички - замерил без клеевого слоя - ток хх - 45 мА. Заполнил зазор эпоксидкой с ферромагнитным порошком ( девелопер от лазерных принтеров- куда уж лучше) и получил ток хх - 145 мА. Вот они потери!

... и добавил:

К тому же - выходник от Ерасова ТП208-1331P намотан на ШЛ. Кстати очень неплохой транс.

 Мотал пару ТВЗ на ПЛ железе, в прямую не сравнивал звучание с ТВЗ на Ш но звучат как будто нормально, хотя подчиняясь общему мнению, мотаю теперь на Ш железе, поддерживаю традицию))

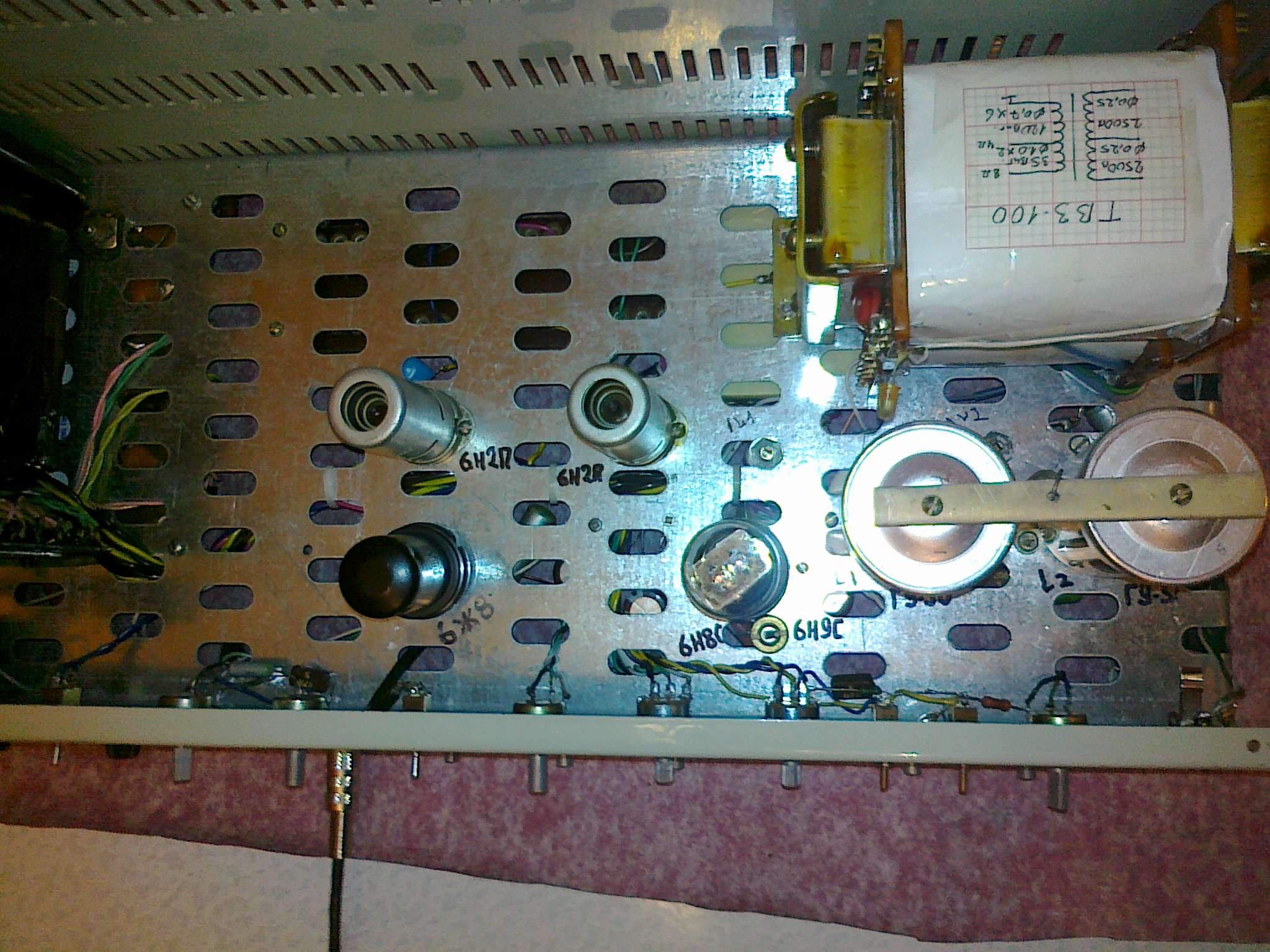

 Мотал на железе похожем на ТС180 270. ТС от какого то медицинского прибора. Первичку, одну половину на одной катушке, другую на другой, потом каждую половину разделил на четыре секции, между по три секции вторички проводом 0,7  -   6 секций в параллель - 4 Ома и на верх домотал две секции 1 мм до 8 Ом, тоже параллельно и последовательно с 4 Омной.  Первичка вся последовательно Е у обеих катушек в начале, у керна. Фотку уже на форуме выкладывал, второй раз не прилично, ну да ладно))
 Катушки не клеил, пусть паёт)) ТХХ уже забыл.

Трансформаторы на ПЛ сердечнике- это недоразвитый тор с низким коэффициентом распределения обмоток на керне. Как правильно сказал Азнаур- ПЛ в топку
ШЛ сердечники даже очень хороши по причине огромного (по сравнению с EI) окном. Не применяют в гитарных усилителях скорее всего из-за уродливого дизайна. Все привыкли к классическому и эстетичному виду EI с крышками.
Если есть желание применить ШЛ сердечники, то выбирайте из трансформаторов, ихготовленных для пром. оборудования (типа ОСМ и подобные). Сердечники для бытовой техники в СССР и Росии делались из очень плохой стали.
PS: При сборке не путайте местами половинки подков- они притерты друг к другу индивидуально и не взимозаменяемы.
