Все не дает мне покоя идея выходников P-P на ПЛ-магнитопроводах (не ШЛ).

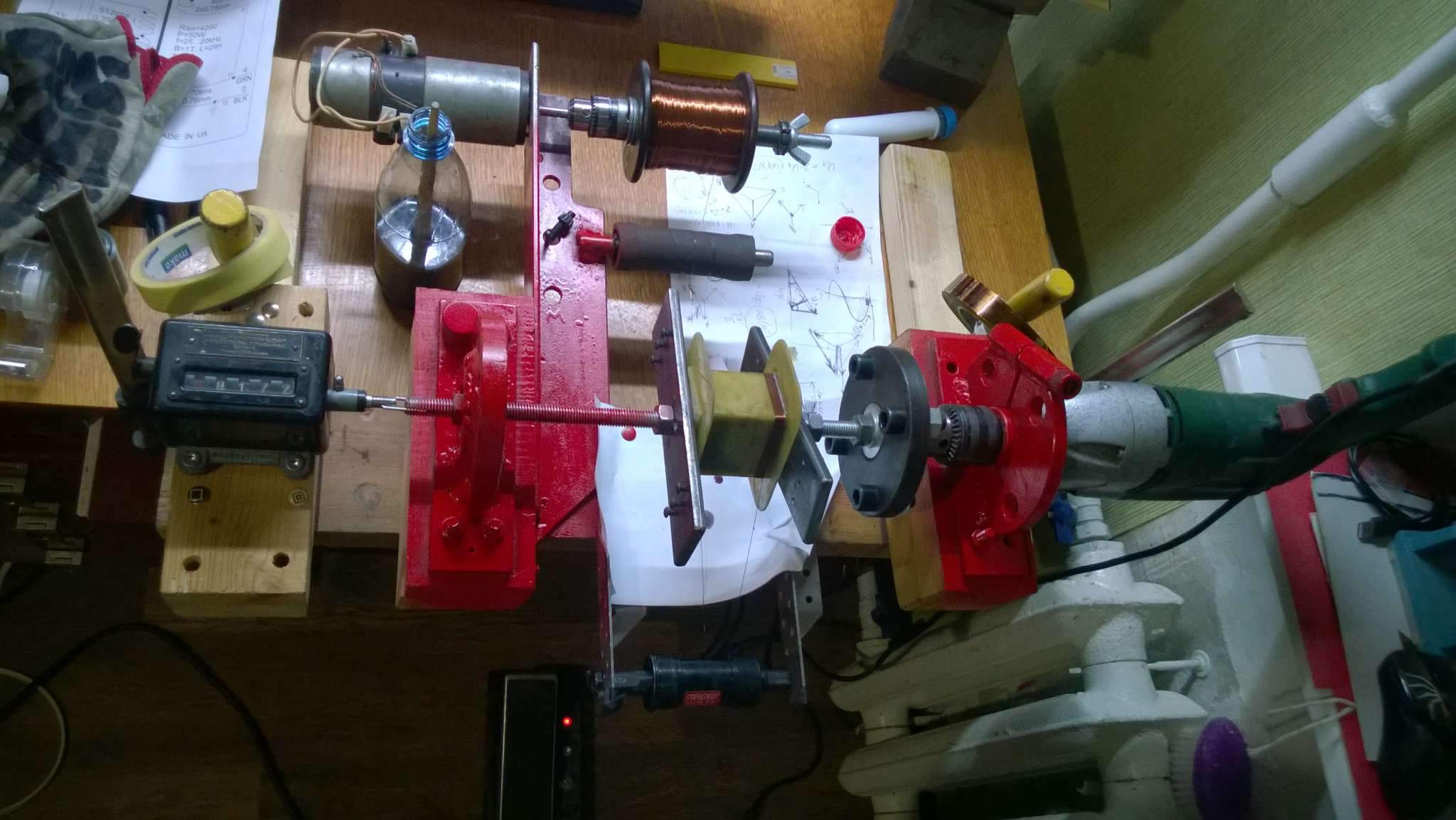

После намотки EI очередного хочу все-же попробовать.
Знаю что тут уже обсуждалось не раз, и про торы тоже знаю, но думаю все-же это случайный негативный опыт и плохие железки. К тому-же большинство отечественных ПЛ-магнитопроводов имеют форму сечения немного не ту, что надо (нужны более вытянутые прямоугольники ШЛМ) и у ШЛ-магнитопроводов отечественных большая средняя длина магнитной линии.
ПЛ лучше чем ШЛ т.к. немагнитные зазоры находятся в центре катушек и рассеяние в этих зазорах ниже, чем у ШЛ, где половина зазоров расположена снаружи, длина средней магнитной линии чуть меньше, более равномерное распределение обмоток на магнитопроводе.
У ПЛ/ШЛ магнитопроводов в отличие от EI (где силовые линии идут и вдоль и поперек доменов) направление магнитных доменов (проката) совпадает с направлением навивки как в торах и нет напряжения на краях как у EI после штамповки, но в отличие от тора навивка на прямоугольный каркас ухудшает магнитную проницаемость и уменьшает допустимую индукцию в местах резкого перегиба. Еще одним минусом ПЛ-магнитопровода является неравномерное распределение магнитных силовых линий внутри сердечника, оно, конечно-же, неравномерно во всех магнитопроводах, но в ПЛ и торах выражено еще сильнее - силовые линии "задавливаются/стягиваются" к центру, где их длина минимальна, поэтому эти области быстрее вылетают в "насыщение". Качество современной стали у ПЛ магнитопроводов как правило выше, чем у распространенных магнитопроводов EI - я не встречал магнитопроводов габаритом EI-96 с толщиной пластин меньше чем 0,35мм, а вот ПЛ легко и 0.30 и 0.27 и сталь отечественная 3408-3406 не хуже по параметрам класа ANSI M6, но смущает отечественный подход к контролю качества и повторяемости параметров... Смущает возможная начальная низкая магнитная проницаемость сердечника и соотв. низкая начальная индуктивность первички из-за зазора.
Просто вспоминаю как народ утверждал Hammond 1650T не для гитарного применения, мол будет непойми как звучать, а он именно в гитарных аппаратах (при переключении с родного) в пентодном стандартном включении отлично звучал (6L6, KT88), без артефактов и лишнего песка.
Странное совпадение, конечно, но я не нашел ни единого фирменного гитарного выходника ни в одном аппарате в интернете на ПЛ/ШЛ магнитопроводе.
