свил провода накала сразу от трансформатора это понятно - антифон.

Интересно,  а что даст экранирование накальных проводов? Применяется ли подобное или бесполезно?

Это какое имеет отношение к теме топика? Или ужо нАчал отмечать? )

К сожалению, еще не начал     На 13, 14 страницах были вопросы/ответы по клею

... и добавил:

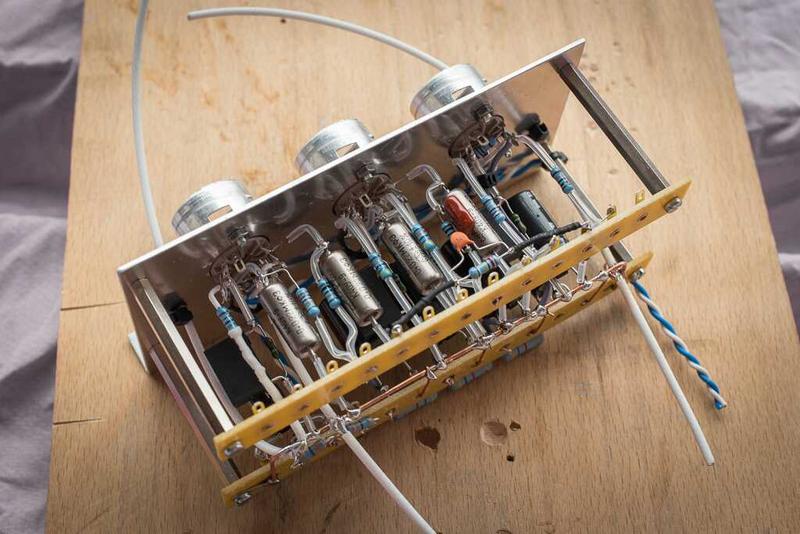

Мой каб лучше внутри не смотреть!
Ибо, если кто посмотрит, то ему сразу станет ясно что создатель - человек со своими тараканами в голове, о чём сообщает предупредительный знак на задней стенке на япономатерном языке!

(нажмите чтобы показать/спрятать)

Очень интересно! С удовольствием бы записался в благодарные соглядатаи!

Ну и на десерт традиционная клубничка
https://youtu.be/joqi0EsF8to Там под видео описание есчо!

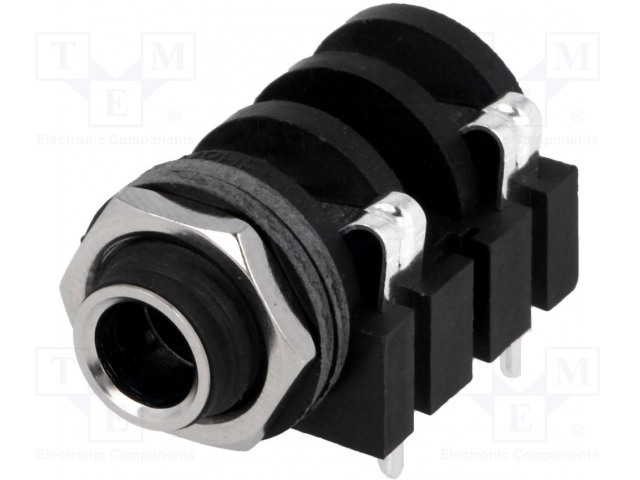

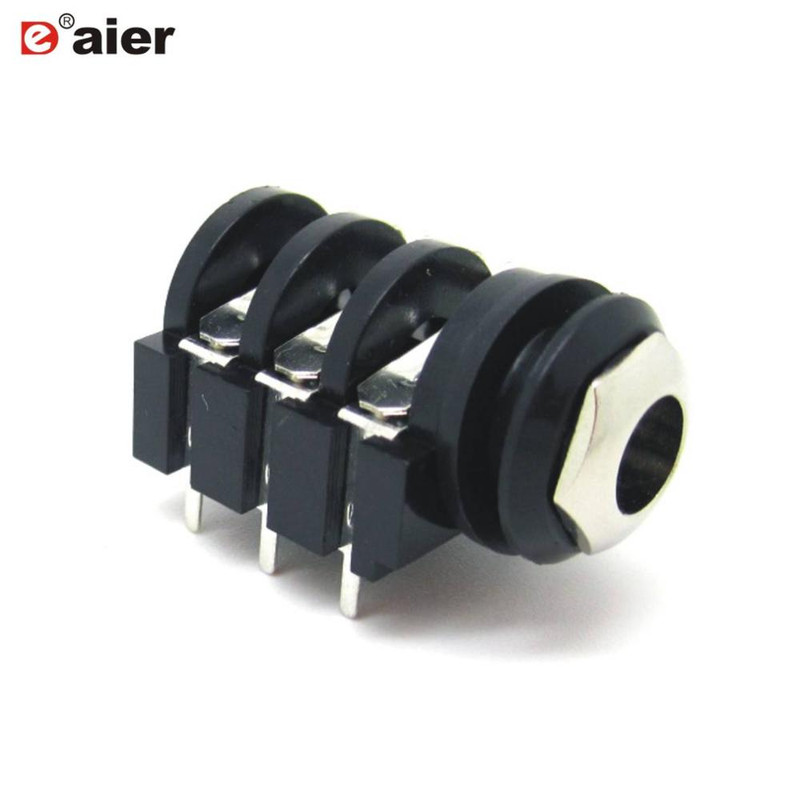

Не нужно землю по шасси размазывать. Ни какую. Тянуть проводом, к своим каскадам. Чтобы не изолировать гнездо от шасси, есть такие вот гнезда:

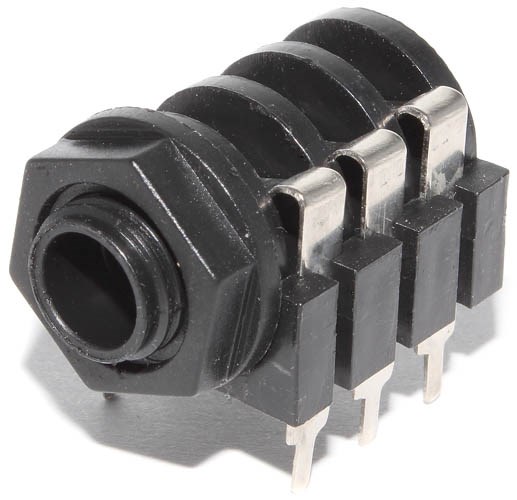

Последние смотрятся бедно, но в общем-то, работают. Даже AMT такие применяют.

Не нужно землю по шасси размазывать. Ни какую. Тянуть проводом, к своим каскадам. Чтобы не изолировать гнездо от шасси, есть такие вот гнезда:
Последние смотрятся бедно, но в общем-то, работают. Даже AMT такие применяют.

Да есть такие, смотрел я на их на пластмассовую дешовку. Теперь понял для чего нужны  .
А поясните, пож.я не понял. Смыслы звезды и её реализации в двух вариантах (как я понимаю)
1) у каждого каскада (начиная с блока питания) собрать все его  минусА деталей в одну точку на шасси.
2) Или же сделать общую точку минуса блока питания (куда сходятся ; - экранный провод силовика, центральная точка обмотки половинок анодного и минус электролита блока питания) местом сбора   минусов всех каскадов (что уже как серпом по одному месту ибо тянуть эти минусовые провода от каскадов через всё шасси чтобы подключить к общей точке массы БП странное занятие)

Для этого организуется ШИНА на которую сводятся земли. Тянуть от каждого в звезду идиотизм еще тот. Хотя встречается у некоторых оголтелых производителей.

Мне как поступить подскажите ? Вот даже с разъемами посыл-возврат на эффекты. https://www.cricklewoodelectronics.com/images/D/JCS11085.jpg Сажать их на шасси или взять пластмассовые, а минус (массу) взять от шины ?

Medvedeff8, С какого перепугу бедно? Кто понимает,отмечает, что производитель подумал об адекватной разводке земли и т.п. Так же показатель когда не тянут шину по крышкам потов. И т.п.

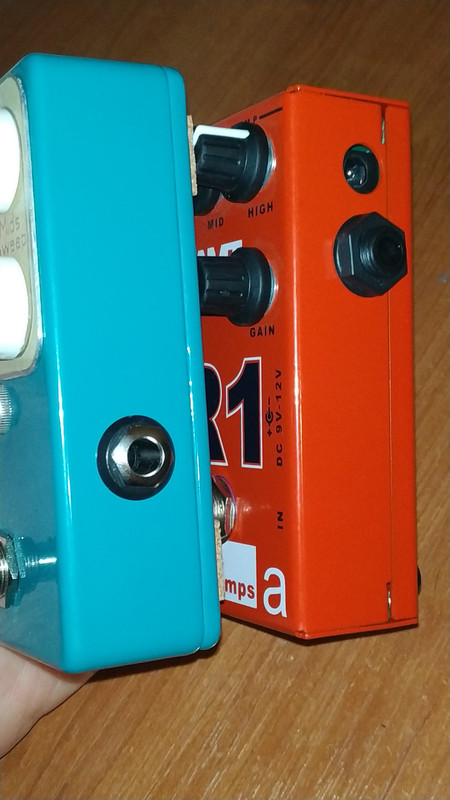

AZG, оба варианта гнезд, изображения которых я залил, обеспечивают изоляцию от шасси. Но второй вариант, с пластмассовой гайкой, выглядит как-то скудно. Только и всего.

... и добавил:

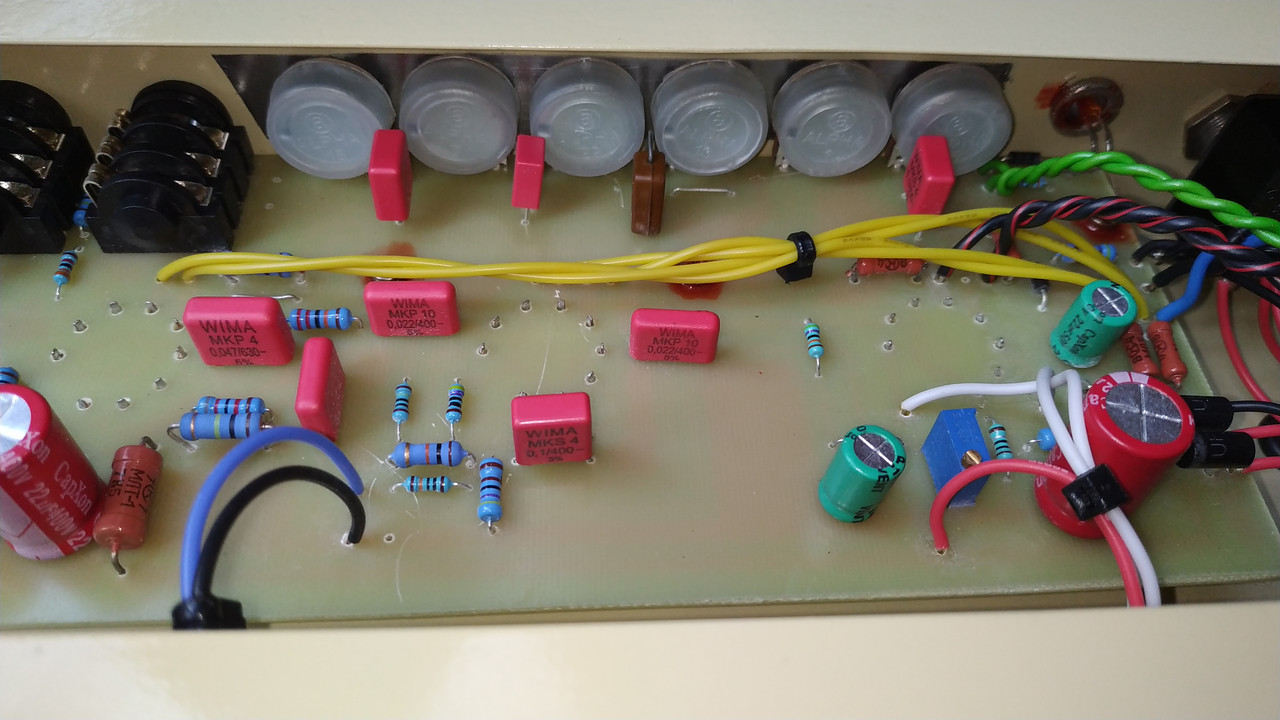

Крышки потов - это вообще жэсть))). Я вот так делаю:




Просто оставляю неокрашенным тот участок шасси, где расположены поты.

Medvedeff8, Ничего скудного. Нормальная гайка. Или вам обязательно железо там должно быть? Странно! Ни разу не встречал претензий по этому поводу.

А на предмет как землить копуса потов есть навалом вариантов. Самый простой - клеим фольгу/металлический скотч и радуемся. И ничего не надо перегревать или еще что.

... и добавил:

surfin bird, дурь там несусветная! Реле в панельку в воздухе, бумагу зачем-то в СЛО и т.п. дикость.

AZG, не то, чтобы претензии, просто вкусовщина. С железом правда больше нравится. И вот даже есть желание заменить в AMT-шном преампе. Ну это сугубо мои тараканы)

По эксплуатации пластик лучше. железную гайку потеряешь и все, уже тяжело пользоваться.

Для такого существует такой вариант - смотри гайку у Амфеноловских  ACJM-MH

Поутряни набрел на: https://robrobinette.com/Generic_Tube_Amp_Mods.htm

PS Фцелом https://robrobinette.com/ - имхо крайне позитивный ресурс,  приятно и полездно для здоровля полистать сидя на толчке, ну там успокоить нервишки, расширить сознание, и за недорого избавится от излишкоф сафковых/постсафковых и местечковых стереотипов и экстраполяций !
