Автор Тема: Компоновка усилителя  (Прочитано 7902 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн ytrikoz Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 13111
  • Репутация: +1668/-594
  • Tone isn't just in the gear, its in your head
Компоновка усилителя
« : Мая 21, 2010, 14:45:43 »
Какие преимущества и недостатки разной компоновки (возможно я не правильно выразился), когда лампы с трансформаторами перевернуты, панель управления ближе к верхней стороне усилителя-головы и наоборот?
Это связано с унификацией для производства комбоусилителей?

Оффлайн Strange

  • Ветеран форума
  • ******
  • Сообщений: 3918
  • Репутация: +269/-34
Re: Компоновка усилителя
« Ответ #1 : Мая 21, 2010, 14:49:36 »
ytrikoz, Ага, для нее родимой...

Оффлайн mogaed

  • Ветеран форума
  • ******
  • Сообщений: 3537
  • Репутация: +446/-16
  • Полёт нормальный.
Re: Компоновка усилителя
« Ответ #2 : Мая 21, 2010, 14:53:53 »
У производителей унификация на первом месте.
Они даже, ради неё, идут в ущерб звучанию.

Оффлайн ytrikoz Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 13111
  • Репутация: +1668/-594
  • Tone isn't just in the gear, its in your head
Re: Компоновка усилителя
« Ответ #3 : Мая 21, 2010, 14:55:17 »
Так какие недостатки? Я так понимаю ухудшается тепловой режим ... что еще?

Оффлайн mogaed

  • Ветеран форума
  • ******
  • Сообщений: 3537
  • Репутация: +446/-16
  • Полёт нормальный.
Re: Компоновка усилителя
« Ответ #4 : Мая 21, 2010, 14:58:45 »
Так какие недостатки? Я так понимаю ухудшается тепловой режим ... что еще?
Задача у производителей одна - сделать надёжную железку.

Оффлайн vasilius

  • Эксперт
  • *****
  • Сообщений: 1671
  • Репутация: +319/-0
  • www.st-rock.com
    • st.Rock
Re: Компоновка усилителя
« Ответ #5 : Мая 21, 2010, 15:04:16 »
по большому счету разницы никакой
больше связано с дизайном : передняя панель спереди или сзади лицом на верхнюю крышку
технически и так и так одинаково.
как правило тяжелые конструкции делают на шасси, где передняя панель спереди, типа традиционно как у маршала\месабуги...
более легкие 5/15/30 Вт"ные могут делать висящими сзади...

« Последнее редактирование: Мая 21, 2010, 15:07:16 от vasilius »

Оффлайн yury-botov

  • Эксперт
  • *****
  • Сообщений: 1999
  • Репутация: +71/-4
  • selfbanned
Re: Компоновка усилителя
« Ответ #6 : Мая 21, 2010, 15:17:32 »
mogaed,
Задача у производителей одна - сделать надёжную железку.
Это - вторая. Первая - сделать дешевую железяку.

Оффлайн surfin bird

  • Опытный
  • ****
  • Сообщений: 670
  • Репутация: +76/-2
  • ПодDIYванный Рукосуй из Масквы
    • Surfin Bird
Re: Компоновка усилителя
« Ответ #7 : Ноября 24, 2019, 17:50:30 »
Нет опыта, уперся в вопрос: какое минимально допустимое растояние от выходных ламп до силового и звукового трансформаторов следует соблюдать при компоновке 50 ватного хайгейнера или это расстояние не критично (лампы 6L6/EL34, трансформаторы InMadOut )?

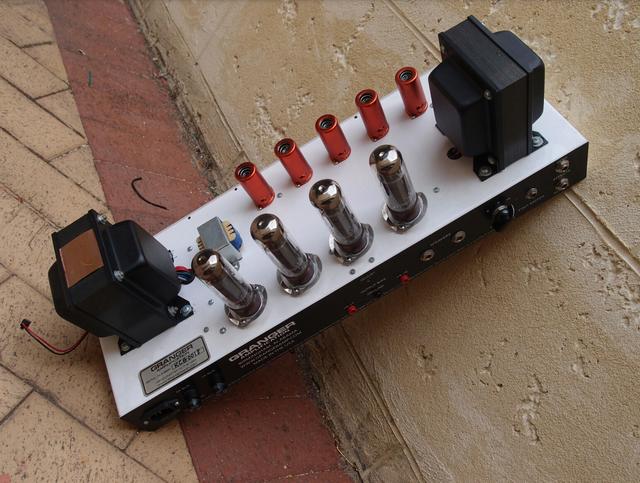

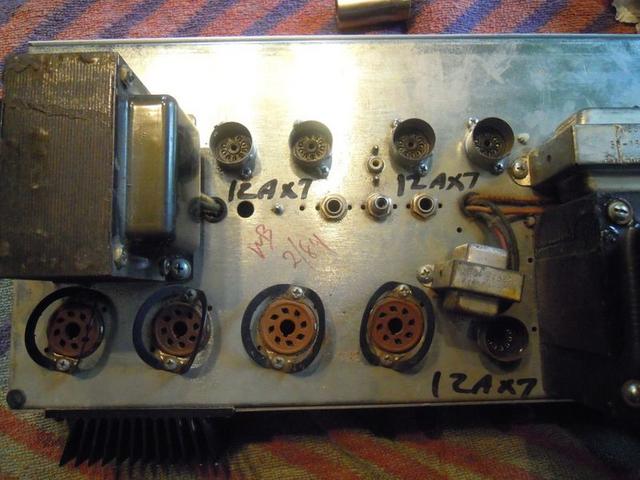

Глядю картинки:










« Последнее редактирование: Ноября 24, 2019, 19:37:48 от surfin bird »

Оффлайн Crypt

  • Ветеран форума
  • ******
  • Сообщений: 3290
  • Репутация: +286/-177
  • Technician
    • MEGATHERION
Re: Компоновка усилителя
« Ответ #8 : Ноября 24, 2019, 18:14:02 »
Выходной трансформатор это железка которая не сильно греется и ее можно немножко погреть, особенно когда обмотки спрятаны под крышкой. Оставь выходным лампам сантиметр воздуха и жить можно. Силовой трансформатор - штука более горячая (порой- сильно), так что есть смысл воздуха побольше оставить.

А вообще меса это пример конструкции на грани фола.
« Последнее редактирование: Ноября 25, 2019, 02:08:23 от Crypt »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 76949
  • Репутация: +6387/-1356
  • Санкт-Петербург
    • AZG CUSTOM
Re: Компоновка усилителя
« Ответ #9 : Ноября 24, 2019, 22:12:34 »
Crypt, Хороший силовик греется не сильно.  ;)

Оффлайн Crypt

  • Ветеран форума
  • ******
  • Сообщений: 3290
  • Репутация: +286/-177
  • Technician
    • MEGATHERION
Re: Компоновка усилителя
« Ответ #10 : Ноября 25, 2019, 02:08:43 »
Не у всех они хорошие

Оффлайн surfin bird

  • Опытный
  • ****
  • Сообщений: 670
  • Репутация: +76/-2
  • ПодDIYванный Рукосуй из Масквы
    • Surfin Bird
Re: Компоновка усилителя
« Ответ #11 : Ноября 25, 2019, 08:43:56 »
Выходной трансформатор это железка которая не сильно греется и ее можно немножко погреть, особенно когда обмотки спрятаны под крышкой. Оставь выходным лампам сантиметр воздуха и жить можно. Силовой трансформатор - штука более горячая (порой- сильно), так что есть смысл воздуха побольше оставить.

Спасибо! Признацо, про перегрев мну как то даже не подумал,  опасения были по поводу возбуда, гула, шума.

А вообще меса это пример конструкции на грани фола.

Чисто подсознательно, импонирует солданообразная компоновка, но хотелось бы меньшего расстояния от входного гнезда до первого триода и крутилок в два этажа на передней панели. ???

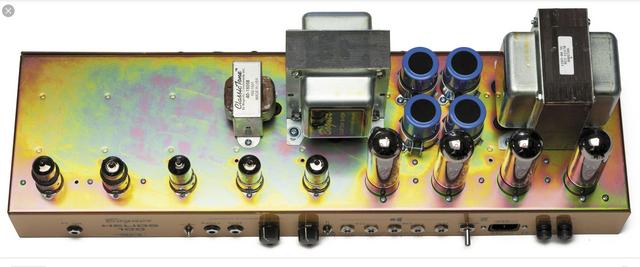

Интересно, а какие плюсы и минусы будут ежели скомпоновать эдак ( Богнер Хелиос ) :




« Последнее редактирование: Ноября 25, 2019, 10:16:55 от surfin bird »

Оффлайн Crypt

  • Ветеран форума
  • ******
  • Сообщений: 3290
  • Репутация: +286/-177
  • Technician
    • MEGATHERION
Re: Компоновка усилителя
« Ответ #12 : Ноября 26, 2019, 00:01:04 »
опасения были по поводу возбуда, гула, шума.

В этом плане с пружинным ревером надо быть аккуратнее.

Чисто подсознательно, импонирует солданообразная компоновка,

Ну так она (и хайваттовская - по сути такая же) и есть наиболее логичная и беспроблемная.

но хотелось бы меньшего расстояния от входного гнезда до первого триода и крутилок в два этажа на передней панели. ???

Так оно и получается. Ничто не мешает подвинуть предусилительные лампы так чтобы первая оказалась прямо за джеком.

Интересно, а какие плюсы и минусы будут ежели скомпоновать эдак ( Богнер Хелиос ) :

Плюс - использование готового маршаловского шасси. Остальное все минусы.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 76949
  • Репутация: +6387/-1356
  • Санкт-Петербург
    • AZG CUSTOM
Re: Компоновка усилителя
« Ответ #13 : Ноября 26, 2019, 00:11:06 »
За компоновку Маршалла бить надо долго и упорно... Трансы близко и развесовка трындец.

Онлайн bottle

  • Ветеран форума
  • ******
  • Сообщений: 6084
  • Репутация: +1468/-52
  • скучающий демон трезвости
Re: Компоновка усилителя
« Ответ #14 : Ноября 26, 2019, 13:46:08 »
За компоновку Маршалла бить надо долго и упорно... Трансы близко и развесовка трындец.
Заодно и Фендера. И Дамблу бы тоже съездить по жирной роже ;D
