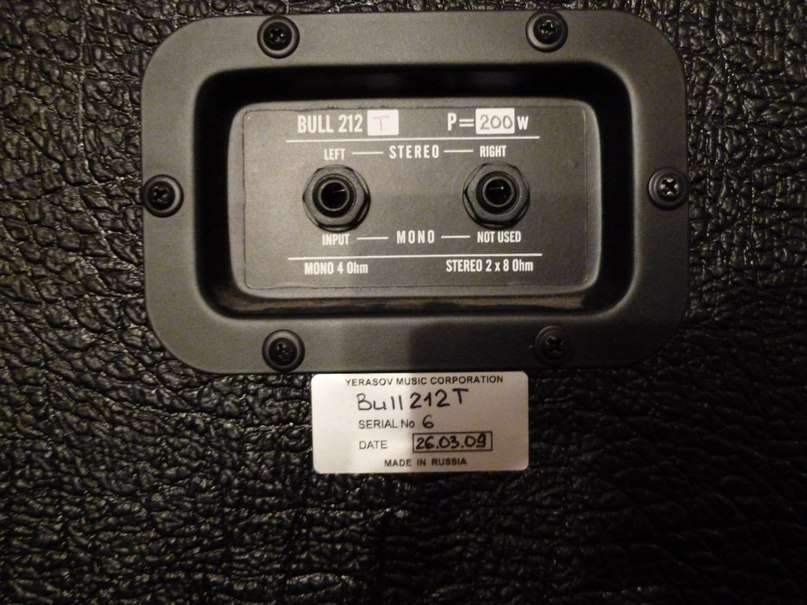

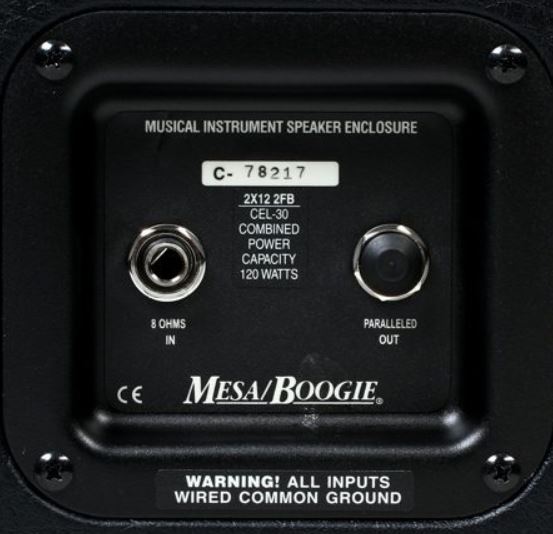

Доброго времени суток, товарищи. Появилась острая необходимость переделать вход у кабинета 2х12, чтобы можно было использовать в стерео режиме. У ерасова имеется вот такой вариант (см. картинку). Есть ли у кого схемка, а лучше фотка, как это реализовать? Паять спаяю, ещё б доступно кто-то объяснил каким образом. Может быть кто свой каб подобный сфоткает, вообще буду благодарен!

Подскажи а что за стрелочка на верхнем джеке, от зеленого соединения?

Тоесть покупаю 1 моно вход, второй стерео вход?

А если с фантазией к делу подойти, да еще и присутствуют навыки, чтобы дырку под еще один джек просверлить...

Вроде преимуществ то нет перед первой схемой, меньше дырок, проще

Преимущество перед приведенной ранее схемой в том, что при наличии пары динамиков с сопротивлением 8 ом, суммарное сопротивление кабинета в моно режиме будет 4 ома. В принципе ничего драматического, но не всегда удобно. В приведенных мной схемах можно выбрать требуемый вариант - на левой схеме, в моно-режиме, динамики включаются последовательно, а на правой параллельно.

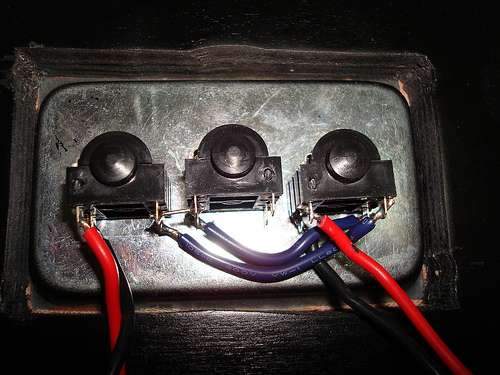

Poosh, Все на фотографии с землей нормально, просто ракурс такой. И да - на фото джеки без средних контактов, может по этому так кажется, что нет земли

В кабах нет земли по определению. Там + и -.

И большая рекомендация в случае стерео-каба размыкать еще и минусовую часть. Не факт, что земли подключаемых аппаратов будут едины.

И "кабов" по определению тоже нет , есть "акустические системы бытовые", по ГОСТ 23262- 88
А с размыканиями там все нормально.

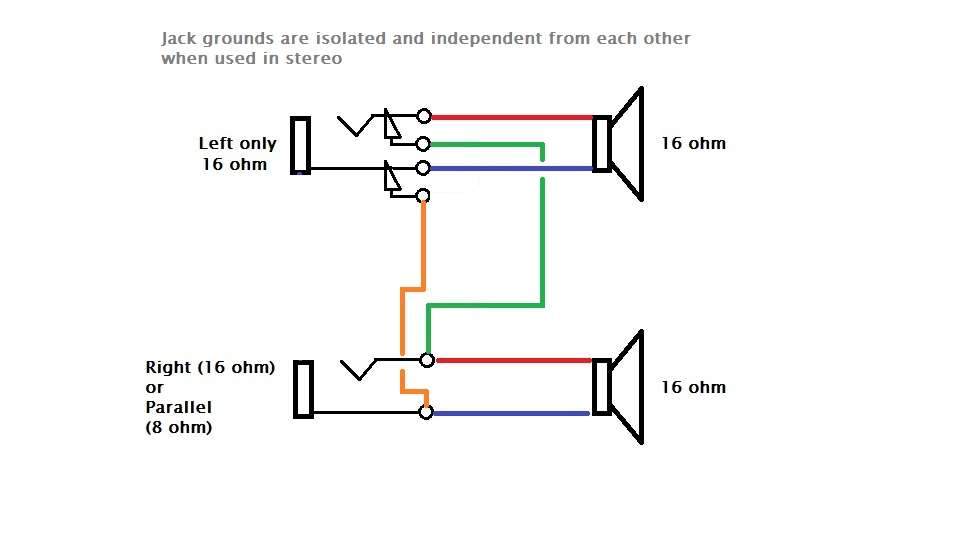

Вот вариант с раздельными землями на двух джеках. Я себе в басовом так буду разделять на независимое стерео двух динамиков.

Vasik_NJ, Главное, что предупредили.
