Автор Тема: Ковыряем миниголову Kustom Defender 5h(схема, фото)  (Прочитано 122904 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн libro

  • Завсегдатай
  • ***
  • Сообщений: 472
  • Репутация: +24/-3
    • NordGuitars
тогда тоже самое после С2

Оффлайн kseon12

  • Частый посетитель
  • **
  • Сообщений: 195
  • Репутация: +1/-0
Аа понятно .. Благодарю =)

Оффлайн libro

  • Завсегдатай
  • ***
  • Сообщений: 472
  • Репутация: +24/-3
    • NordGuitars
это не я придумал)

Оффлайн kseon12

  • Частый посетитель
  • **
  • Сообщений: 195
  • Репутация: +1/-0
Ребят, не вчихлюсь с разрывом ... Смотрите , есть 2 провода (сигнал и ноль я так понимаю же). Ноль я кинул на массу, сигнальный спаял в дорожку после c2 ... Но не работает (

Оффлайн hunted

  • Ветеран форума
  • ******
  • Сообщений: 4200
  • Репутация: +776/-47
kseon12,
Похоже ты попал еще на десяток другой страниц этой темы.

После C2 поставь гнездо вот так -
Это другой усилитель, но принцип тот же.
https://guitarplayer.ru/index.php?topic=242296.msg5411580#msg5411580


Оффлайн kseon12

  • Частый посетитель
  • **
  • Сообщений: 195
  • Репутация: +1/-0
А тогда такой вопрос, ну одно понятно что на массу. А вот по поводу "вот того". Получаеться пустить провод на гнездно , и от него же дальше по цепи ?
« Последнее редактирование: Июня 09, 2012, 18:38:25 от kseon12 »

Оффлайн and1kust

  • Новичок
  • *
  • Сообщений: 3
  • Репутация: +0/-0
а подскажите люди добрые) вообщем усилитель сабжевый сначала включался долго сек. 15-20 (с момента включения кнопки и появления звука) а теперь вообще включаю и тишина (ну если громкость выкручивать до максимума, то еле-еле слышно:) что может быть? лампы? вроде горят обе. спасибо!

Оффлайн ludvigtrasher

  • Эксперт
  • *****
  • Сообщений: 1601
  • Репутация: +1489/-352
пробуй лампы менять,только китайские не ставь.
а то был в этой теме умник,ему сказали что бугеровские лампы УГ а он всё равно купил.пришлось всё равно брать нормальные.

Оффлайн kseon12

  • Частый посетитель
  • **
  • Сообщений: 195
  • Репутация: +1/-0
Мм я вот сам подумывал купить бугеровскую в оконечник. Но не купил. Правильно что ли ?

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10260
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
kseon12, бугера - уг. возьми хотябы ех или жж

Оффлайн kseon12

  • Частый посетитель
  • **
  • Сообщений: 195
  • Репутация: +1/-0
У меня стоит 6П14П )

Оффлайн Fender Highway

  • Новичок
  • *
  • Сообщений: 69
  • Репутация: +4/-1
  • GuitarPlayer.Ru fan!
Re: Ковыряем миниголову Kustom Defender 5h(схема, фото)
« Ответ #626 : Декабря 20, 2012, 23:18:28 »
Всем привет))) вообщем  почитал я))и у некоторых людей вычитал здравую мысль, что  на основе этого транса выходного ничего хорошего не выйдет :(  Так оно и есть. с заменой транса даже с китайскими лампами весь яд ушел, и песок ушел. Вот очень хорошо вьехал в кабинет динамик винтаж 30. даже не ожидал я такого эффекта)))  и звук прям кайфовый. был бы дома хоть какой нить микрофон даже китайский снял бы и записал. ) Кстати с родным трансом верха урезаны.... низов маловато.. середины куча))) но едкая....))) кстати говоря действительно замена лампы в преде на более достойную меняет положение вещей  тоже в большой степени. голова у меня уже год)) а на выходе до сих пор китайка стоит, менять уже пора, но хотел её до последнего добить. Грузится хорошо, проблема перегруза после замены Транса сразу снялась, принимает любые педальки.но для большего эффекта надо и лампы поменять))))) в итоге для дома получил просто сказку)) звук что надо. ))) Просто я к тому что имеет смысл вкладывать в него деньги, если вы хотите просто действительно хорошего гитарного звука. тем более что это однотакт, и качать он начинает тогда когда тот же двух такт толком в работу не вошел)))))))) вот хочу кондеры попробовать заменить))))) как заменю отпишусь)))))) так что у кого есть денюжка, не пожалейте)))))) и он ответит вам добром))))))))

Оффлайн MrMihap

  • Завсегдатай
  • ***
  • Сообщений: 350
  • Репутация: +11/-1
  • а потом мне прострелили колено.
Re: Ковыряем миниголову Kustom Defender 5h(схема, фото)
« Ответ #627 : Декабря 20, 2012, 23:50:58 »
и он ответит вам добром..........
Это уже как то совсем не он получается. А его корпус =)

Оффлайн ak0

  • Новичок
  • *
  • Сообщений: 39
  • Репутация: +0/-0
Re: Ковыряем миниголову Kustom Defender 5h(схема, фото)
« Ответ #628 : Декабря 21, 2012, 15:17:40 »
привет всем! помогите советом :)

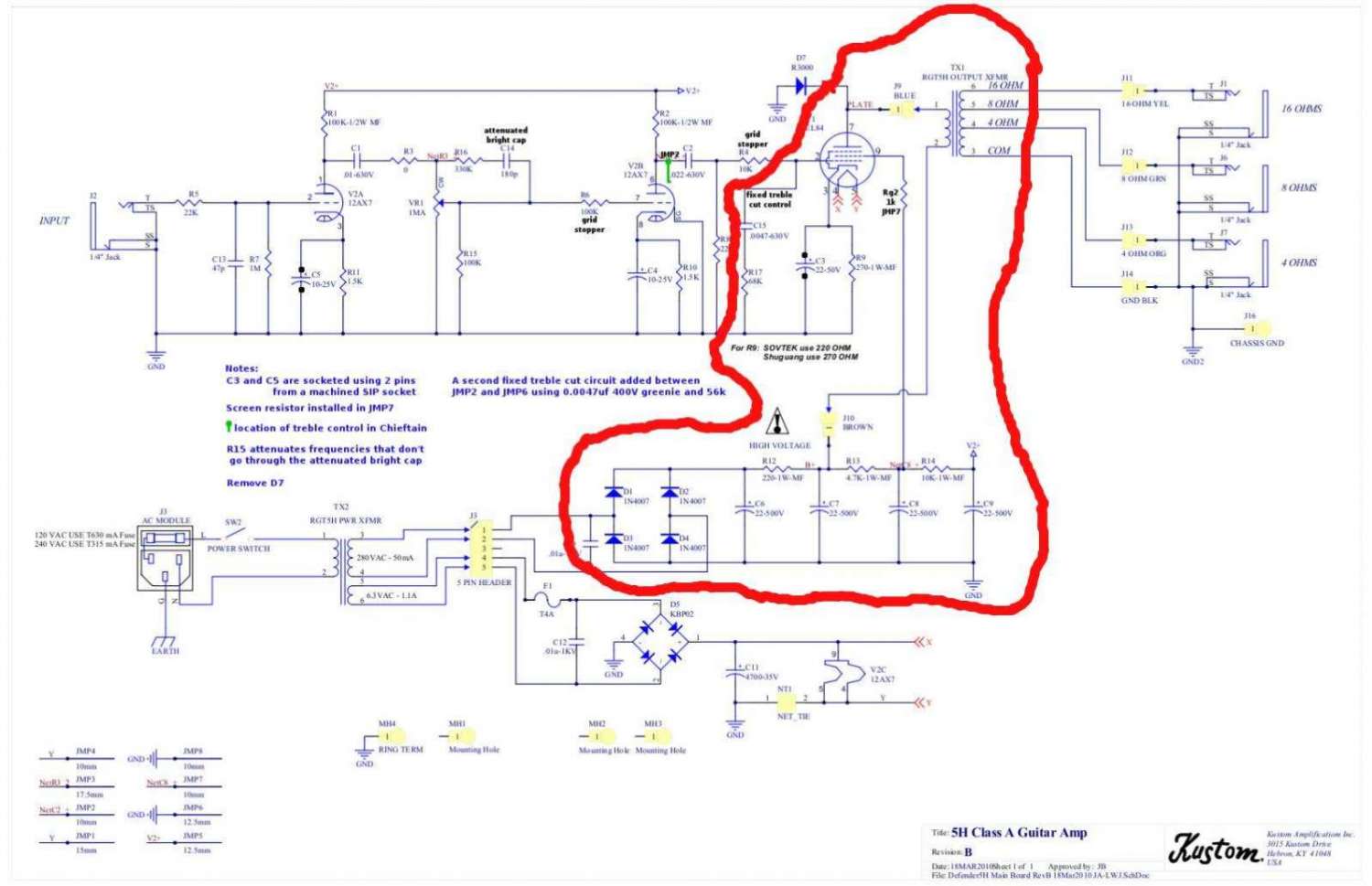

Достал выходник ClassicTone 40-18031, решил повторить эту схему оконечника и прицепить к нему. собрал часть очерченную красным на схеме (накал отдельно на КТ350, 6.3В), включил - тишина и R9 греется как паяльник. на лапах 7 и 9 по 350В. Лампу и транс тыкал в Kustom и до, и после - все работает.

PS: к слову, у меня ревизия платы D, диода D7 там уже нет.
« Последнее редактирование: Декабря 21, 2012, 16:27:58 от ak0 »

Оффлайн GeorgeM

  • Ветеран форума
  • ******
  • Сообщений: 5386
  • Репутация: +666/-605
  • тайный агент sovietguitars.com на ГП
    • Грегор'с Бэнд
Re: Ковыряем миниголову Kustom Defender 5h(схема, фото)
« Ответ #629 : Декабря 21, 2012, 15:19:17 »
Хосспадя, нашёл чего повторять. Лучше б чемп собрал.  ;D
