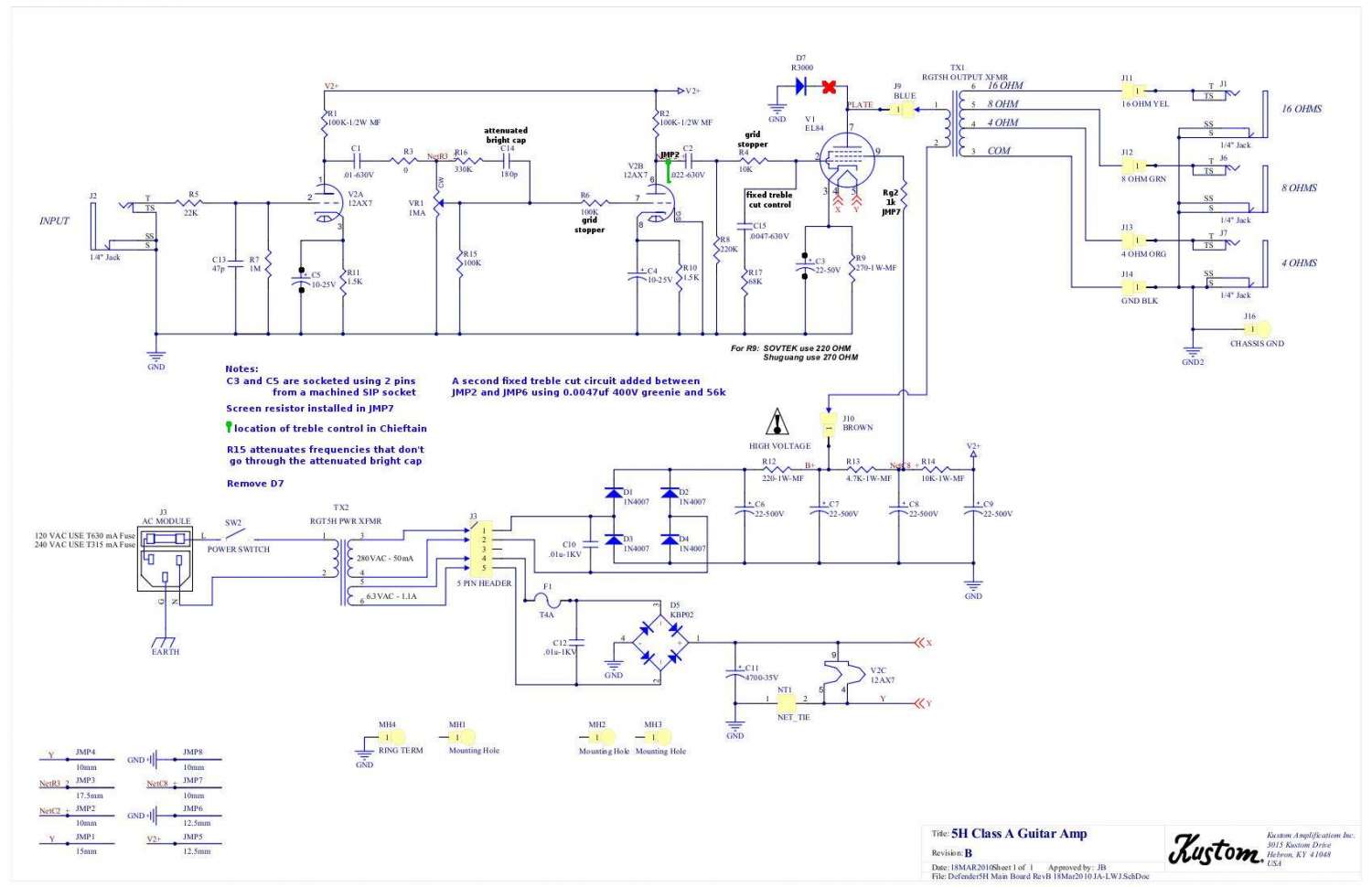

Автор Тема: Ковыряем миниголову Kustom Defender 5h(схема, фото)  (Прочитано 122890 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Fender Highway

  • Новичок
  • *
  • Сообщений: 69
  • Репутация: +4/-1
  • GuitarPlayer.Ru fan!
Re: Ковыряем миниголову Kustom Defender 5h(схема, фото)
« Ответ #675 : Января 24, 2013, 16:38:26 »
DROBOTUN, да у меня просто тоже не родной комплектации. у меня лампы заменены, и транс Меркури Магнетикс стоит))) и динамик в кабе винтаж 30)))

Оффлайн DROBOTUN

  • Завсегдатай
  • ***
  • Сообщений: 343
  • Репутация: +32/-9
Re: Ковыряем миниголову Kustom Defender 5h(схема, фото)
« Ответ #676 : Января 25, 2013, 20:33:47 »
Цитата: Fender Highway от Января 24, 2013, 16:38:26
DROBOTUN, да у меня просто тоже не родной комплектации. у меня лампы заменены, и транс Меркури Магнетикс стоит))) и динамик в кабе винтаж 30)))
так у тебя всё ок должно быть тогда)))

... и добавил:

Цитата: ak0 от Января 24, 2013, 13:25:57
DROBOTUN,
мне вот про 6п14п интересно, на аноде то больше 300 вольт получается. нет?
и еще про чамп. сслылочку бы на толковую схему.
даже если больше то предельное - 400В
« Последнее редактирование: Января 25, 2013, 20:36:16 от DROBOTUN »

Оффлайн ak0

  • Новичок
  • *
  • Сообщений: 39
  • Репутация: +0/-0
Re: Ковыряем миниголову Kustom Defender 5h(схема, фото)
« Ответ #677 : Января 26, 2013, 14:01:19 »
DROBOTUN, прально. чего ее жалеть :)
« Последнее редактирование: Января 26, 2013, 14:15:45 от ak0 »

Оффлайн Дамир Камильянов

  • Новичок
  • *
  • Сообщений: 2
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Ковыряем миниголову Kustom Defender 5h(схема, фото)
« Ответ #678 : Февраля 16, 2013, 16:12:22 »
Всем здрасьте, купил сей девайс. И стал интересоваться модами. Изучил тему. В схемотехнике я полный ноль, зато паять умею!  :pozor:

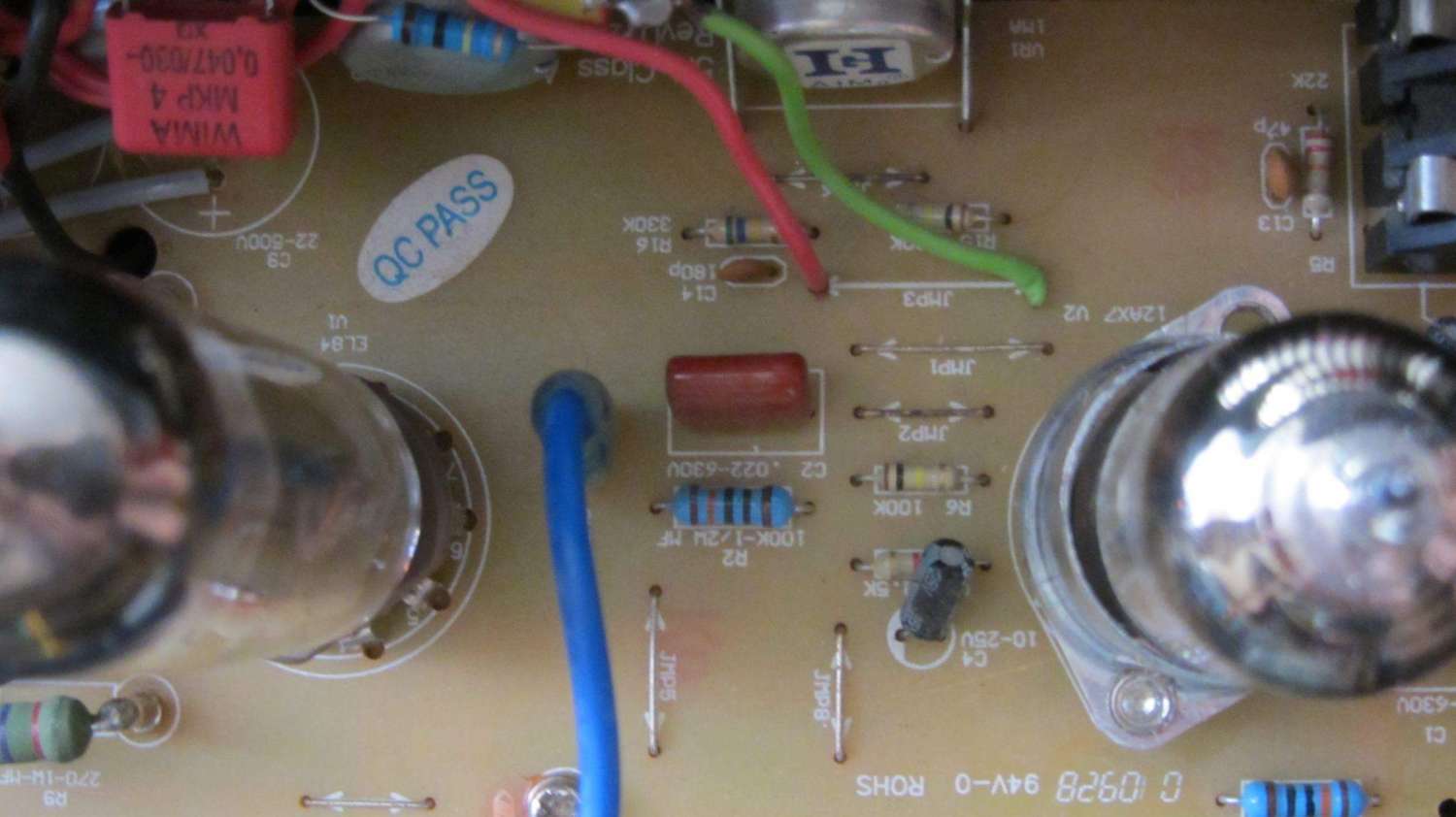

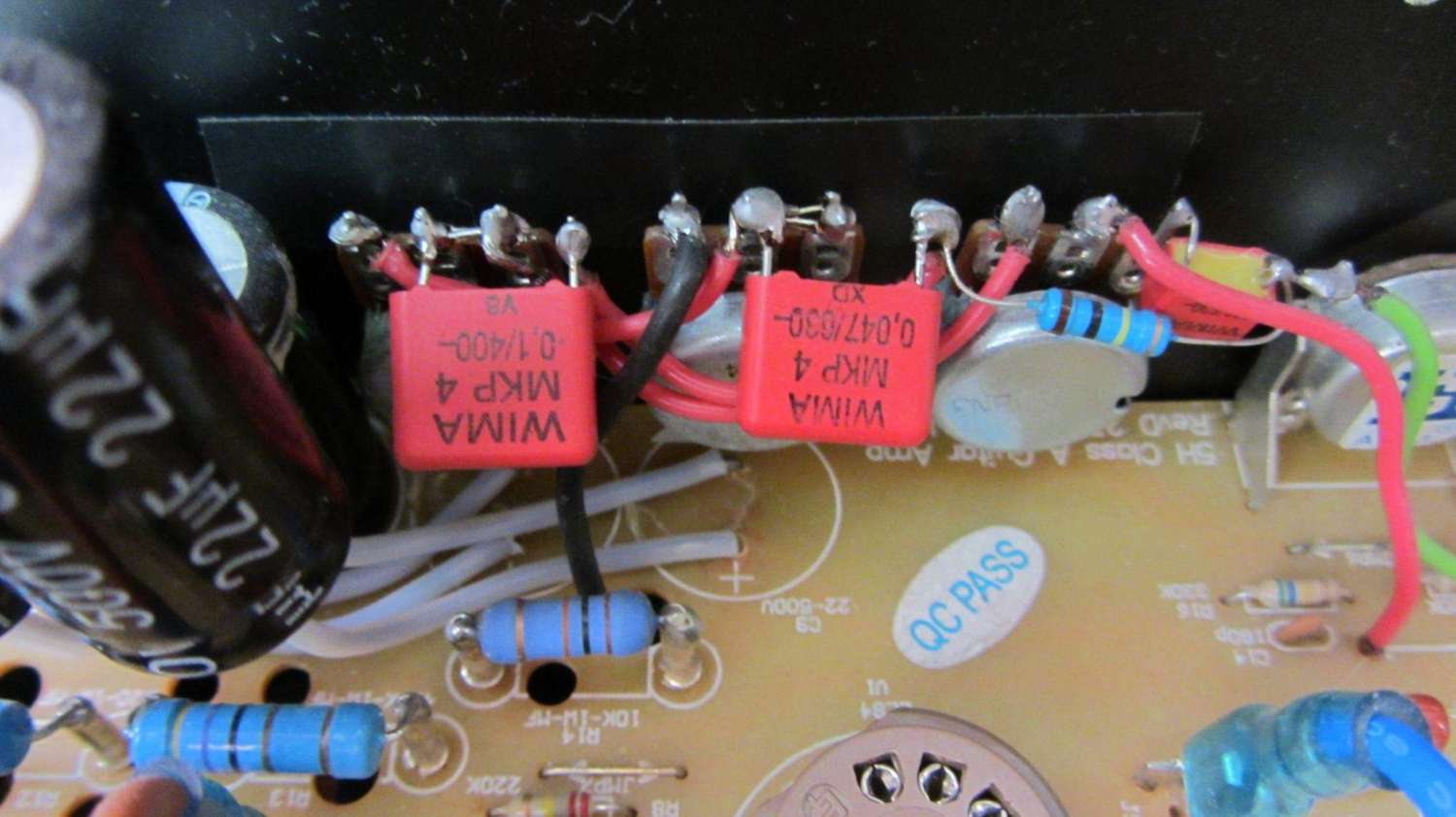

В моей голове уже был врезан Эквалайзер (В JMP3 изображено на фото + сам ТБ) , как я понял тон компенсация осталась на месте.
Написать этот пост меня вынудила странная работа эквалайзера, как-то не понятно режет частоты, как будто не до конца  ???
Вопрос: стоит ли убирать тон компенсацию? И почему у меня ТБ стоит именно JMP3? Кто может объяснить нубу? хочется во всем этом разобраться... И объясните пожалуйста суть Мастер волюма? Он убавляет сигнал после оконечника?

Оффлайн Лёха2009

  • Опытный
  • ****
  • Сообщений: 887
  • Репутация: +87/-1
Re: Ковыряем миниголову Kustom Defender 5h(схема, фото)
« Ответ #679 : Февраля 16, 2013, 17:03:59 »
 Дамир Мастер волюм убавляет сигнал после преампа

Оффлайн Fender Highway

  • Новичок
  • *
  • Сообщений: 69
  • Репутация: +4/-1
  • GuitarPlayer.Ru fan!
Re: Ковыряем миниголову Kustom Defender 5h(схема, фото)
« Ответ #680 : Февраля 18, 2013, 15:29:35 »
у меня вопрос какая емкость у родных кондеров?  если кто знает подскажите плиз)))

... и добавил:

DROBOTUN,  Подскажи пожалуйста емкости родных кондеров в кастоме. хочу сменить.
« Последнее редактирование: Февраля 18, 2013, 15:50:04 от Fender Highway »

Оффлайн ExtremisT

  • Живу на форуме
  • *******
  • Сообщений: 23818
  • Репутация: +2221/-121
  • See you space cowboy
    • "Povezlo" band tribute page
Re: Ковыряем миниголову Kustom Defender 5h(схема, фото)
« Ответ #681 : Февраля 18, 2013, 16:38:17 »
там вроде на плате все номиналы подписаны

... и добавил:

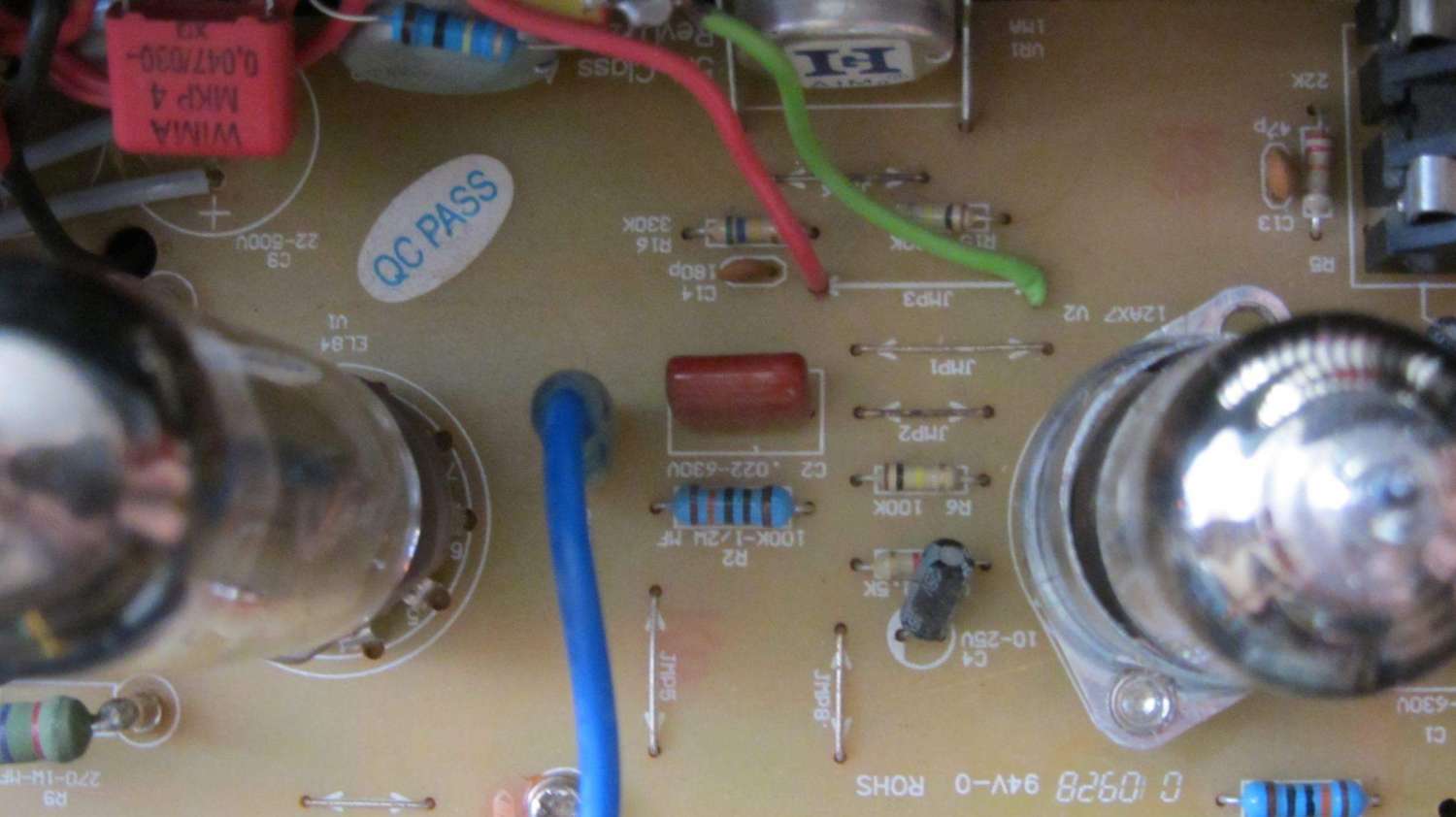

Дамир Камильянов, JMP3 это сокращённо jumper, то есть перемычка. А вовсе не тип темброблока. Стоит он именно там, видимо, потому, что именно в этом месте он и должен стоять.

... и добавил:

судя по всему, он куда-то в отличное от схемы в первом сообщении впаян
...
а может и нет, не очень понятно, где на схеме этот JMP3
« Последнее редактирование: Февраля 18, 2013, 17:07:45 от ExtremisT »

Оффлайн Korlian

  • Новичок
  • *
  • Сообщений: 4
  • Репутация: +1/-0
Re: Ковыряем миниголову Kustom Defender 5h(схема, фото)
« Ответ #682 : Марта 26, 2013, 10:07:27 »
коллеги, подскажите пожалуйста по параметрам трансформатора:
мощник:
2 вторичные обмотки в общей сложности вырабатывают 21 Вт; тогда ток первички 21/220=100 мА
верно?

а как рассчитать выходной транс?
может у кого неплохие проги есть для автоматического расчета однофазника?
заранее спасибо

Оффлайн nwds

  • Завсегдатай
  • ***
  • Сообщений: 267
  • Репутация: +12/-1
Re: Ковыряем миниголову Kustom Defender 5h(схема, фото)
« Ответ #683 : Марта 26, 2013, 12:43:53 »

Оффлайн Fender Highway

  • Новичок
  • *
  • Сообщений: 69
  • Репутация: +4/-1
  • GuitarPlayer.Ru fan!
Re: Ковыряем миниголову Kustom Defender 5h(схема, фото)
« Ответ #684 : Марта 28, 2013, 15:30:45 »
Вообще кто то пробовал эту голову полностью на чистый звук отстроить?  и тон компенсацию выкинуть)))) мне кажется так будет лучше. или я не прав?

Оффлайн kukabara

  • Завсегдатай
  • ***
  • Сообщений: 436
  • Репутация: +75/-0
  • А я играю, не на гармошке!
Re: Ковыряем миниголову Kustom Defender 5h(схема, фото)
« Ответ #685 : Апреля 08, 2013, 15:38:55 »
Приобрел так же сей прибор...Удивило, что на стоке в Laney 2*12 вполне нормальный звук, присутствуют низы и раскачивает каб на ура! Я ожидал конкретного телефонного звука как основная претензия пользователей, нет более мене сбалансированно звучит. Да не фирмово - просто нормально звучит, причем очень громко.
Замена ламп:
Заменил в преде 12AX7 на 12AT7EH, чистого прибавилось значительно. При попытке установки 12AU7 чистый практически до конца, но съело громкость (усиление) на выходе конкретно.
EL84 - пока не заменил, видимо необходимо, так как присутствует какой то призвук зудосрачный, особенно при громкости выше среднего. Елка подсирает? :hmmm:




... и добавил:

Да собственно брал голову для экспериментов и расходного усилка на репе. 8) Конкретно шел на провокацию (да за такие деньги :)), начитавшись отзывов.
« Последнее редактирование: Апреля 08, 2013, 16:00:51 от kukabara »

Оффлайн ytrikoz

  • Живу на форуме
  • *******
  • Сообщений: 13062
  • Репутация: +1670/-594
  • Tone isn't just in the gear, its in your head
Re: Ковыряем миниголову Kustom Defender 5h(схема, фото)
« Ответ #686 : Апреля 08, 2013, 23:19:37 »

Оффлайн kukabara

  • Завсегдатай
  • ***
  • Сообщений: 436
  • Репутация: +75/-0
  • А я играю, не на гармошке!
Re: Ковыряем миниголову Kustom Defender 5h(схема, фото)
« Ответ #687 : Апреля 09, 2013, 20:18:34 »
Установка новой JJ елки существенно улутшает общую картину. Сток лампы в утиль  :7:

... и добавил:

И еще вопрос - в итоге я так и не понял, использование эквалайзера например Boss дает прибавку по низким? Или все это блудни... :7:

... и добавил:

« Последнее редактирование: Апреля 10, 2013, 19:30:52 от kukabara »

Оффлайн kukabara

  • Завсегдатай
  • ***
  • Сообщений: 436
  • Репутация: +75/-0
  • А я играю, не на гармошке!
Re: Ковыряем миниголову Kustom Defender 5h(схема, фото)
« Ответ #688 : Апреля 11, 2013, 10:53:27 »
Просто не хотелось выбрасывать лишние денежки за "бесполезный" девайс в виде эквалайзера в данном тандеме... :hmmm:

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6821
  • Репутация: +375/-24
  • Руби МиТоЛ!!!
Re: Ковыряем миниголову Kustom Defender 5h(схема, фото)
« Ответ #689 : Апреля 11, 2013, 10:54:50 »
kukabara, как эквалайзер может добавить то, чего нет?  :7: :crazy: ???

Эквалайзер режет, корректирует, но не добавляет.  :7:
