Наконец-то завершил свой долгострой.
Кусок железа вобрал в себе почти весь опыт 51 страницы этой ветки форума
Эквалайзер, мастер, линейный вход, отключение анодки. Брайт, который вроде и не брайт, потому что просто включает r16-c14 и зависит от положении ручки "гейна". Но мне в принципе нравится.

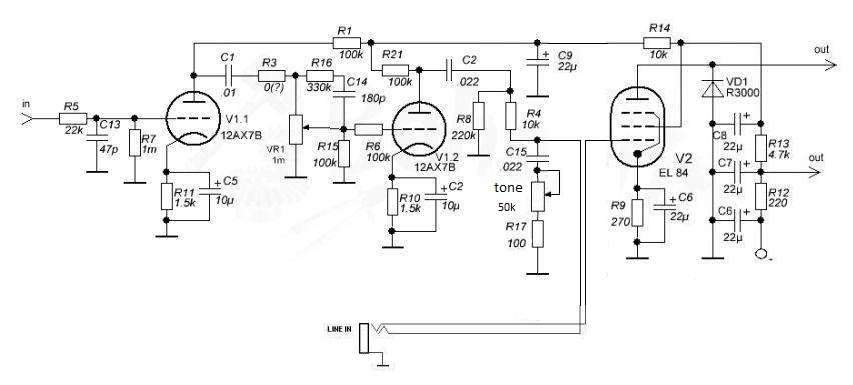

Эквалайзер по схеме из 1 поста, но подключен после преда перед оконечником.
Делал все на pls-штырьках чтобы можно было экспериментировать, пробовал и вместо r3 и между предом и оконечником, особых плюсов первого варианта не заметил, зато во втором, как правильно заметил
Player_nm, действительно больше гейна.
Трансформаторы сдвинуты назад, как и основная плата, чтобы влезла платка с ручками.
Сколько потрачено денег на всякие эксперименты, лучше даже не считать, но удовольствие дороже. Неприятных ситуаций типа ударов тока пока (тьфу*3) не случалось.
Усилок меня полностью удовлетворяет, по сравнению с тем что было до доработок - небо и земля. Втыкаю в него металзону
и он ведет себя как и положено ламповому усилку - жрет песок лопатами. Кабинет закрытый ерасовский булл с винтажом 30.
Панель делал на лазерной резке.
Лампы пока стандартные, на полке ждут своего часа 12ax7eh и el84-JJ. Если у меня со стандартными такой восторг, что же будет когда я их поменяю
В планах рано или поздно поменять выходник на колассиктон, благо у Ерасова в инет-магазине есть нужная модель.
Пара очевидных капитанских советов для тех, кто хочет поковырять посверлить, но еще не успел все испортить.
1) Сначала прикиньте точно что хотите делать. Я сначала планировал только эквалайзер и мастер. Потом андоку. Потом брайт. Потом линейник. И каждый раз приходилось сверлить новую дырку чтоб ровно с остальными было. В итоге получилось все равно не ровно. Если бы сразу нарисовал себе панель, сразу все разметил и сразу все рассверлил правильно - было бы проще.
2) Удобнее сначала начертить панель такую как хочется, а потом по ней сверлить. Чертить панель по уже имеющимся дыркам чтоб все подошло - неудобно, долго, муторно, и все равно пришлось подгонять напильником.
3) Сверлить дырки в стали нужно сверлами постепенно увеличивая диаметр. И сверла берите хорошие. Для тумблеров нужны отверстия 12мм, у меня набор сверл был до 10мм. Купил на 12 в кастораме за около ста рублей - биения, как результат - дырки кривоватые и смещены немного от планируемого места. Напильник, подгонка. Было бы еще сверло на 11 в промежутке между 10 и 12 - было бы лучше. Были бы сверла на 11 и 12 качественные - было бы вообще прекрасно. Но история не терпит сослагательных наклонений.
4) После внедрения одновременно мастера и линейного входа, получил противный эффект - ужасное ДЖЖЖ при ручке мастера в ноль. Немного улучшила ситуацию экранировка проводов. Полностью победить удалось внезапно очень просто - синий и коричневый провод от выходника китайцы связали в хитрый бантик и закрепили нейлоновой стяжкой. Утащить этот бантик подальше от ЕЛ-ки, и ДЖЖЖ прошло.
Пока все что вспомнил. Если кому что интересно - спрашивайте
