Я еще проще делал.
https://i.postimg.cc/4dPJtsYD/20190306-192827.jpg
Только одна стяжка без проволоки. Дополнительная жесткость от того что выводы припаяны к стойке.

Хотелось бы услышать конструктивную критику. Что колхоз - сам вижу, но какие реальные недостатки такого решения? Чем грозит?

Если плата, как таковая, имеет место быть, зачем нужен дополнительный проволочный элемент? Длинная стяжка через плату прекрасно работает.  В случае установки особо-тяжелых элементов крепление дополняется "подушечкой" из силиконового клея



А вот фторопласт в качестве конструкционного элемента, я-бы абсолютно точно нигде не стал-бы применять. Крайне нестабильный материал, не терпящий приложения статической нагрузки

...капля цианакрилата под корпус кондера.

Вот этого точно не стоит делать. Силиконовый клей обладает необходимой эластичностью для компенсации вибраций, в сочетании со стяжкой обеспечивает достаточную фиксацию, а при необходимости ремонта относительно легко отделяется, как от платы, так и от самого конденсатора.

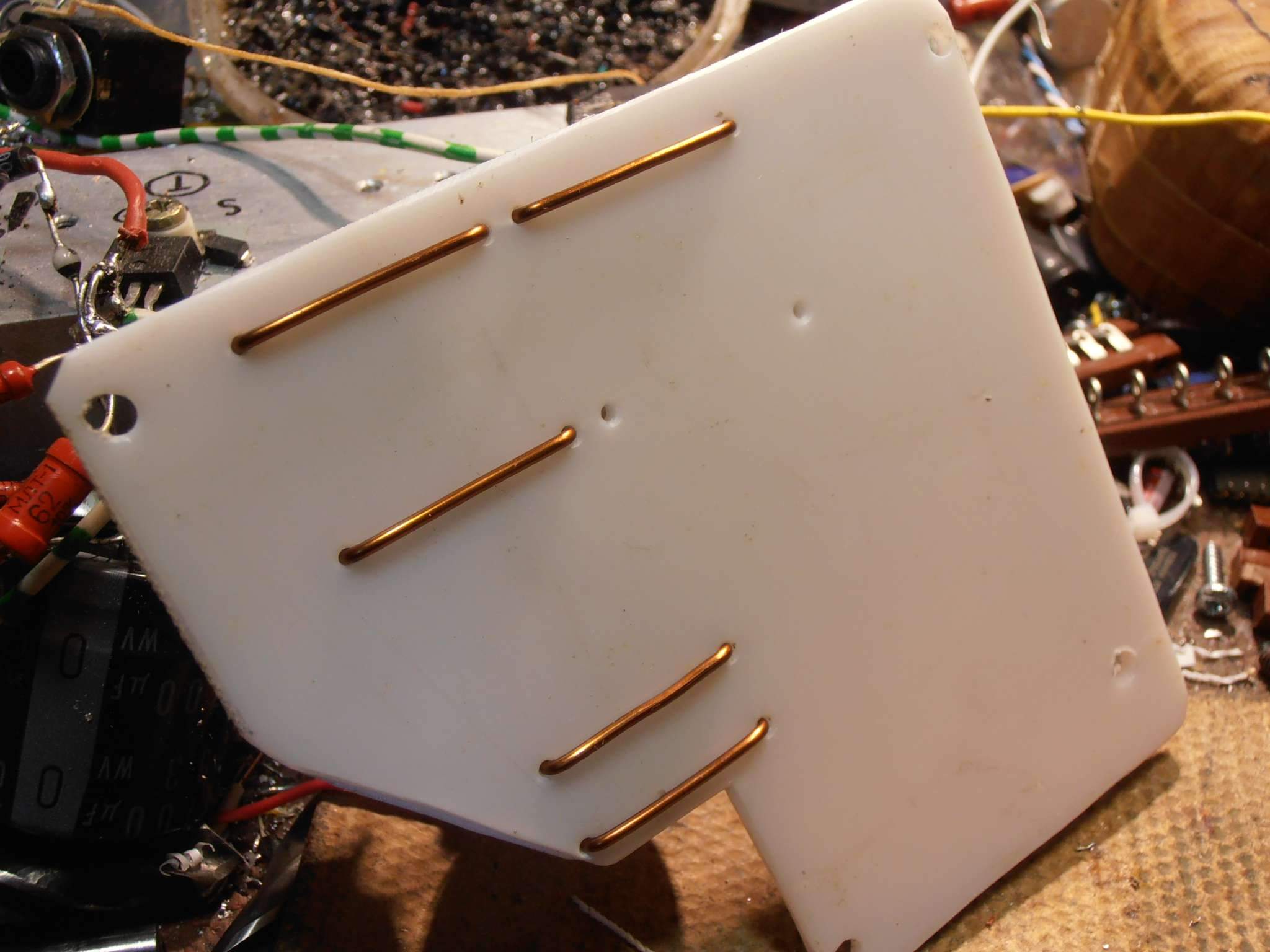

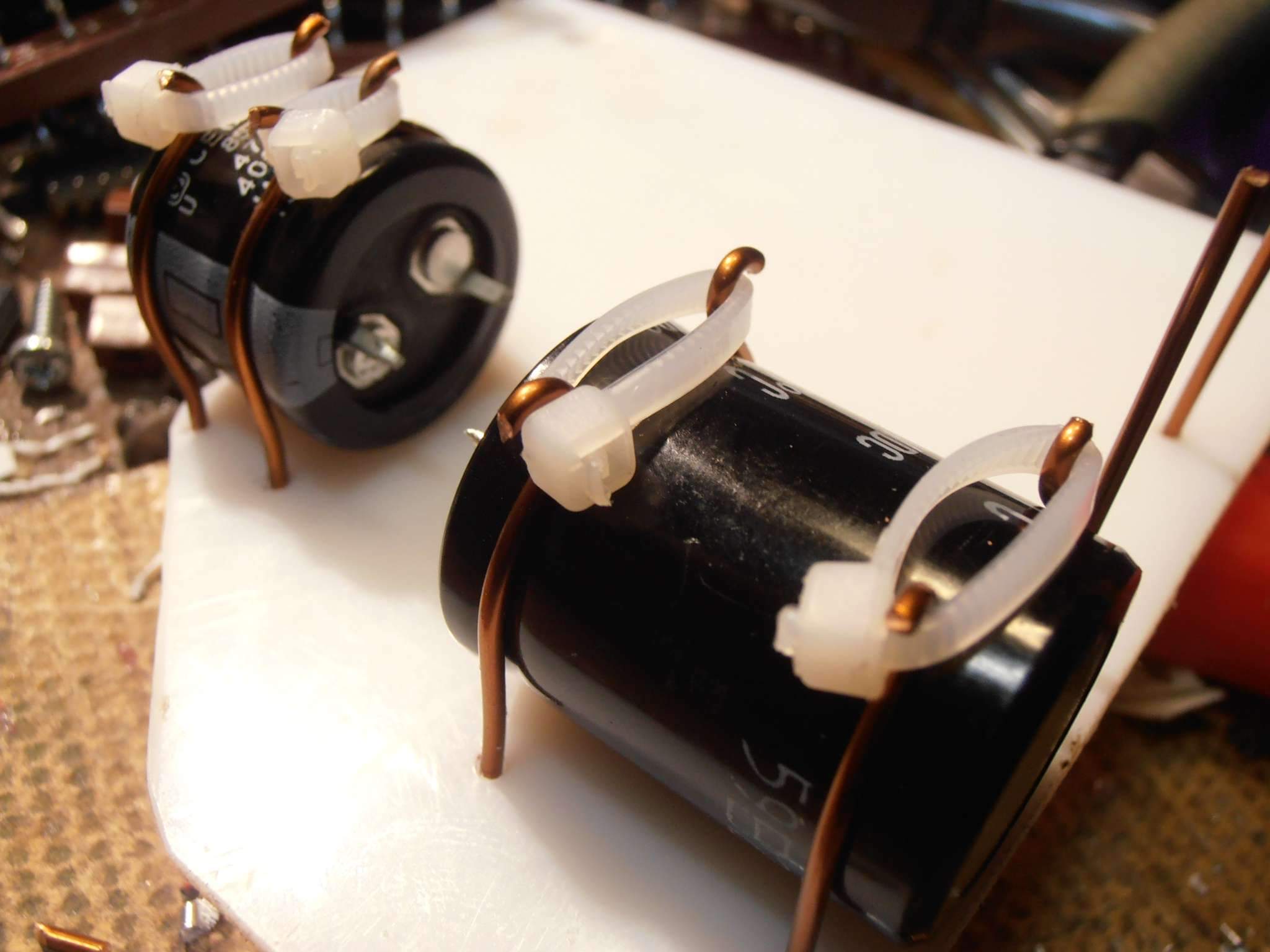

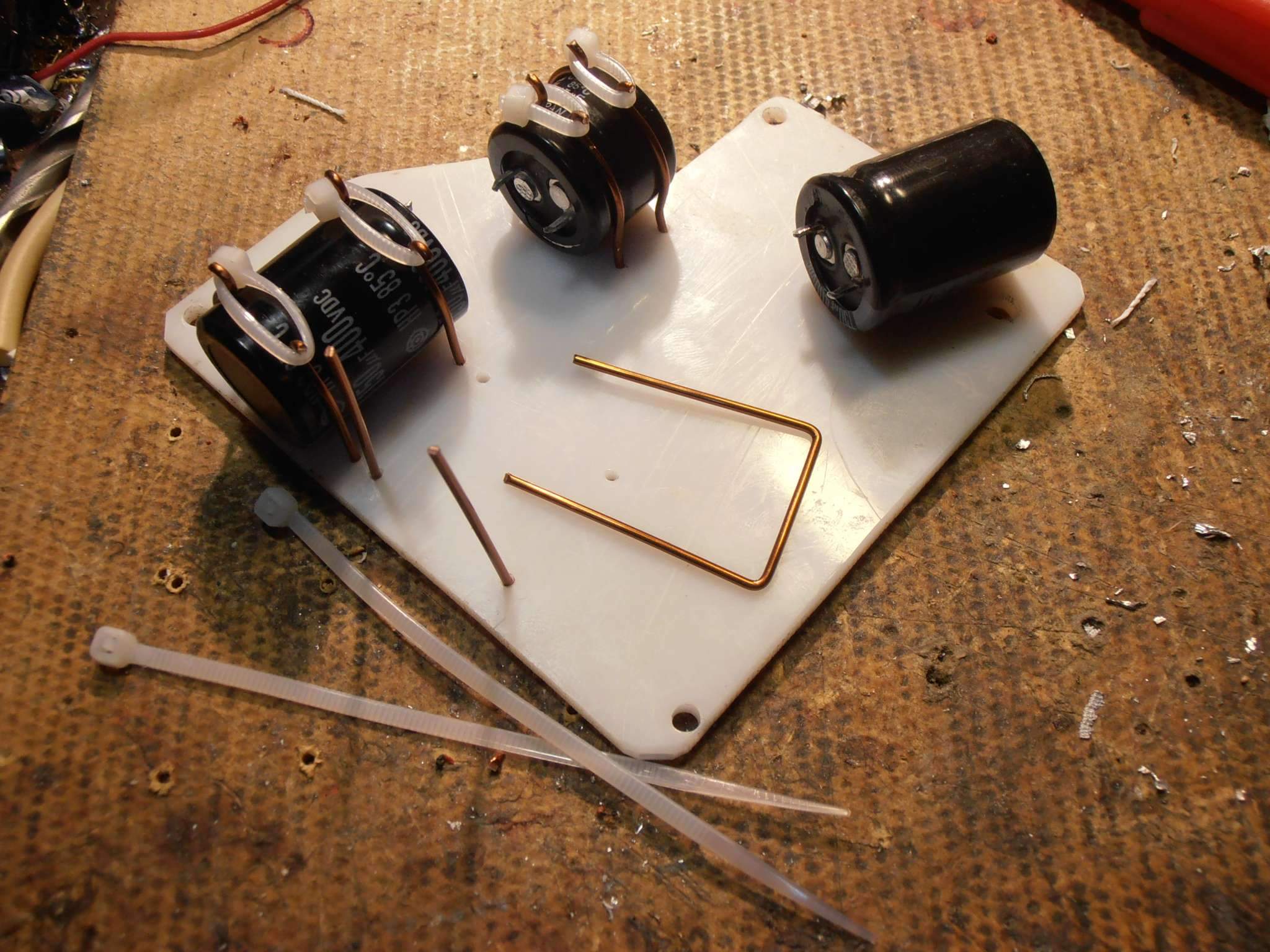

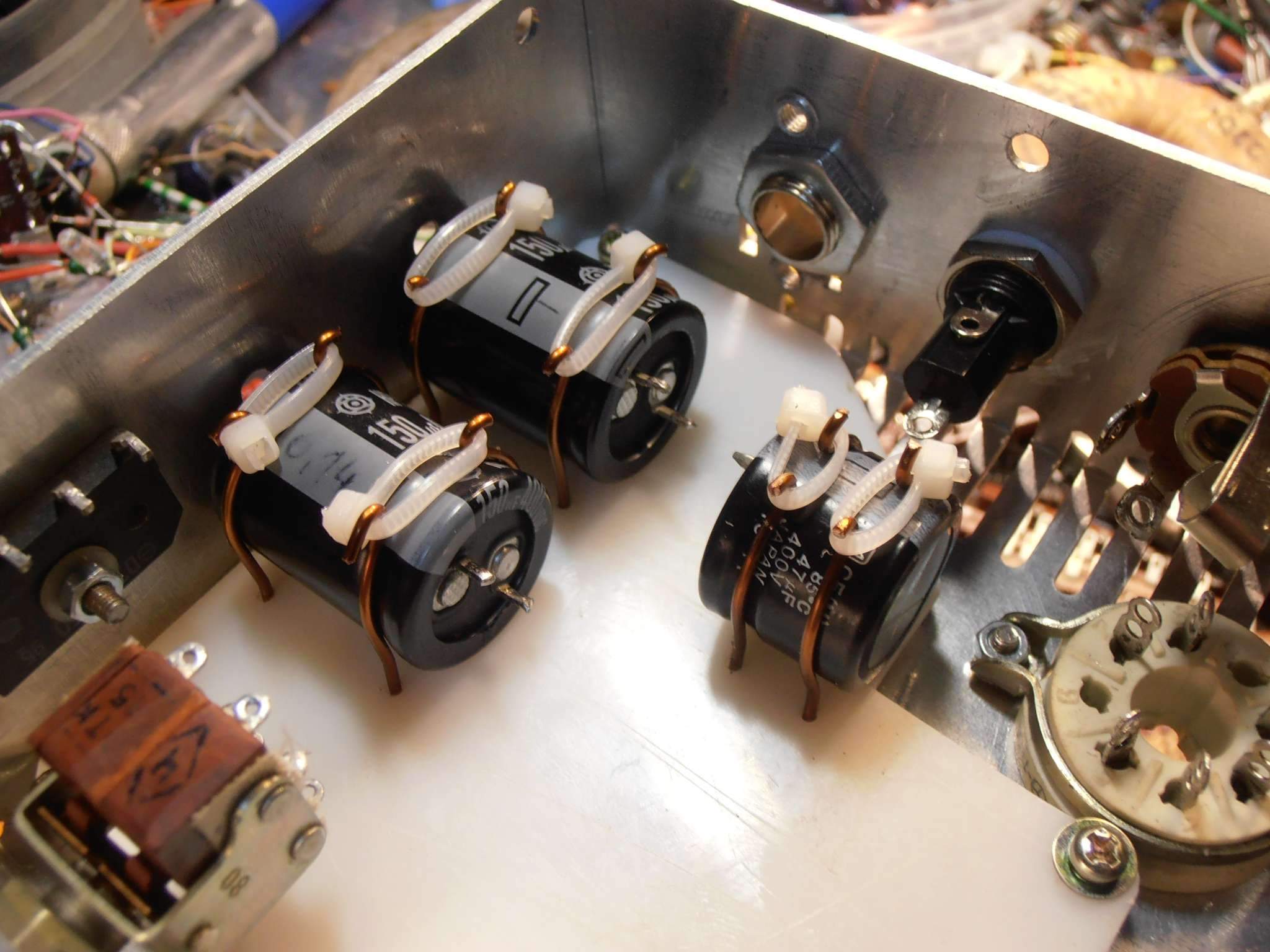

alkuz, Это не фторопласт .  Облицовочный пластик (типа капролона) для рекламы на хоккейной  коробке (бортах)    А стяжками я креплю ,если есть доступ ,чтобы эту стяжку не снимая платы вставить . Собственно , с этого и начинал . Жутко неудобно показалось . Перешел на  способ крепления   вышеуказанный в 1 посте . А там ....мож кому и полезная инфа будет , да и "на здоровье" .

Облицовочный пластик, это скорее всего ПВХ. Этот да, этот крепкий  Хотя конечно стекло-текстолит 2-3мм в этом плане всем фору даст.
А по поводу удобства, изначально стараюсь проектировать свои платы так, что-бы провода в одну сторону, и как следствие поднять и обслужить плату снизу всегда возможно без проблем

Маленькое практическое замечание от электромонтажника, который стяжки использует тысячами и потом "наблюдает" за тем, что стянуто, годами))). Часто попадаются стяжки, которые со временем (и быстро - пол-года, год) пересыхают. Замок перестает держать и ослабляется. И даже сама стяжка становится хрупкой и трескается. При способе, предложенном топикстартером, кондеры повиснут на одних лишь монтажных проводах. И куда они укатятся, и что там коротнет тогда?..Крайне ненадежно. А уж вид - прошу прощения, но совсем колхоз. Поэтому - банки с "клыками" либо паять в печатные платы стоймя, как это и предусмотрено, либо - если хочется их положить - то короткими отрезками моножилы от клыков в айлеты или к стойкам. Демпфер - капля термоклея, стяжки - как показал alkuz.

romale, термоклей, в условиях достаточно сильного нагрева, не лучший выбор. Силиконовый клей больше подходит.

В ламповом шасси, даже в районе панелек октальных ламп, поставленных как у Фендера, нет таких температур, чтобы поплавили термоклей.

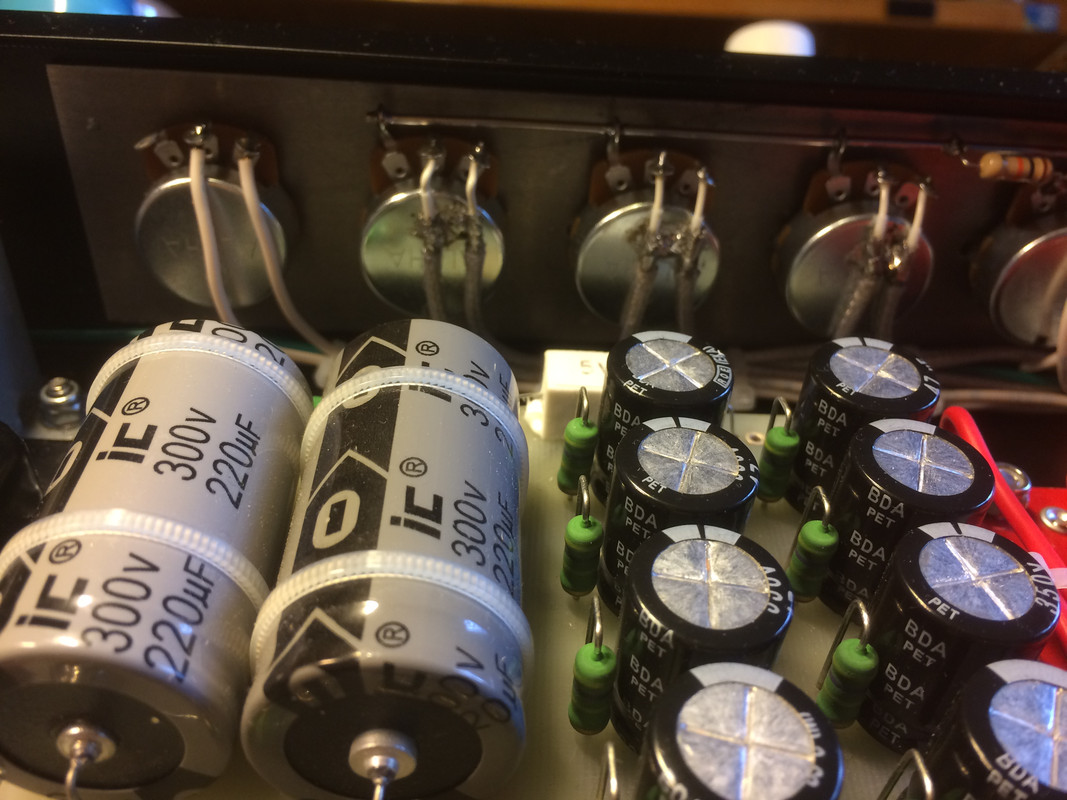

А по поводу крепления/подключения snapon конденсаторов на боку - узкая плата.

Тоже правильный вариант. Выигрыша правда никакого: если уж плата - так чего не горизонтально? Габариты корпусов снэпонов часто такие, что в лоб, что по лбу)). Высота зачастую не сильно больше диаметра.

В защиту стяжек ("страпсов" на профессиональном жаргоне) скажу, что они бывают разного качества.
Страпсами, только гораздо большего размера, крепят антенные кабели, которые находятся в открытом пространстве и подвергаются немилосердному воздействию жары, холода и ультрафиолета.
И они служат годами...
