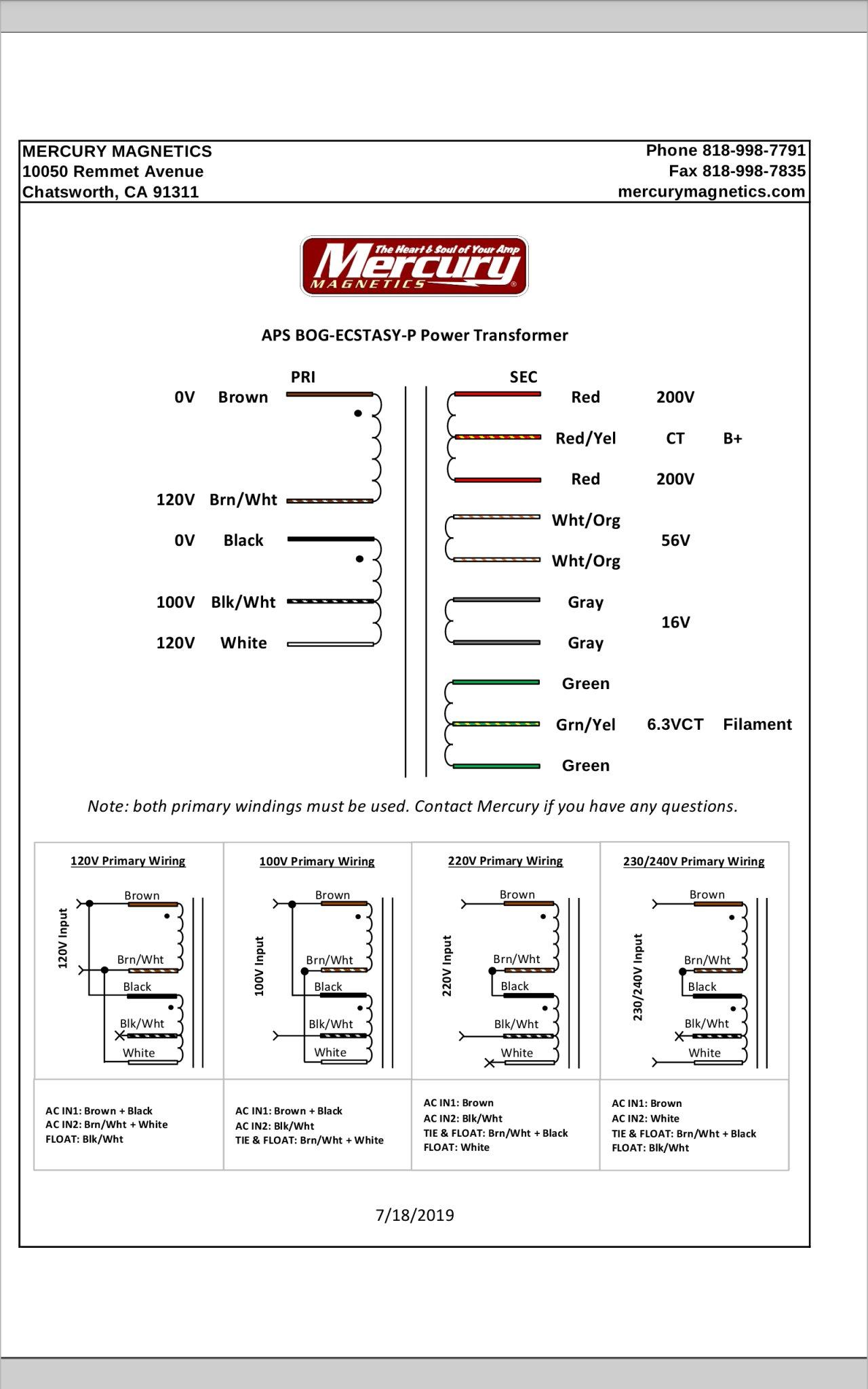

 С мощностью более-менее понятно, спасибо!  Главным образом вопрос про пользу от той или иной архитектуры 6,3в и 14в обмоток.  К примеру, вот вариант :

Почему это происходит? Почему происходят такие тональные изменения? Как это работает? Не затруднит ли кого то из сведущих объяснить?

Чтобы визуализировать процесс, происходящий при перемещени сеточных 470 кОм с катода на землю, я не поленился и живьём смакетировал 2 совершенно одинаковых каскада на половинках 6Н2П, объединив их по входу.
Входной сигнал был 400 Hz / 12,6 V peak to peak (генератор больше выдать не в силах).
На экране: верхний луч - анодный сигнал одной половинки при сеточных 470 кОм на катоде, нижний луч - анодный сигнал другой половинки при сеточных 470 кОм на земле.
Смотрите, любуйтесь, делайте выводы :

А что, довольно мягенько все. Лампово, никаких транзисторе.

Надо иметь в виду, что это картинки с размахом входного сигнала всего 12,6 Вольт.
Между тем, как мы видим, неискажённый сигнал с предыдущего каскада (нижний луч) легко может быть размахом 130 Вольт.
Я включу неискажающий каскад перед перегружаемым и мы увидим, как он ведёт себя с таким входным уровнем в обоих вариантах включения сеточного резистора.
Продолжение следует

Geezer,  Схему измерений откорректируйте!  Сетки НЕЛЬЗЯ  вместе!   470 ком + конденсатор в каждую сетку (С12 R17) и  в точку соединения сигнал подавать  (см. схему выше).

Картошка,  Рассматривается КОНКРЕТНАЯ схема . Вых. сопр. генератора  мизерное .  470 ком образует делитель  с гридликом , а схемы разные .    Согласен , можно без конденсатора , если генератор на выходе постоянку не выдает.

Схему измерений откорректируйте!  Сетки НЕЛЬЗЯ  вместе!

Вот тестовая схема :
https://disk.yandex.ru/i/ZT5MZlbY2XIUPw

Вот ещё пара картинок.

Здесь иллюстрация того, что обе половинки с объединёнными входами в обычном режиме работают синхронно, с минимальной разницей:
https://disk.yandex.ru/i/PCKUloWTmKUKnA

А здесь я нижнюю половинку включил перед верхней в качестве линейного преампа, подав её выход (это нижний луч) на вход верхней половинки.
Разница на выходе верхней половинки (верхний луч) между режимами "R в катод" и "R на массу" при большом входном сигнале получилась непринципиальной, и картинка выглядит вполне традиционно, но на снимке я оставил именно вариант "R в катод":
https://disk.yandex.ru/i/OkmT_xiopeP0lQ

Резюме: эффект более явно выражен в зоне малых сигналов, с ростом входного сигнала разница нивелируется, но как нюанс звукоизвлечения это должно ощущаться

Кто в теме, легко определит, какая кривулина является звуком "ззз", какая "жжж", а какая "ввв"
