Re: Ламповое усиление, делимся полезной информацией.
« Ответ #255 : Июля 20, 2020, 19:43:06 »
В оригинале данной схемы опубликованной в сборнике В помощь радиолюбителю № 101 в 1988 г., именно так и решено. Установлен реостатом резистор на 22 ком.

           Позже эта тема была продолжена и развита в статье В Ефимова    http://kazus.ru/shemes/showpage/0/775/1.html

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7978
  • Репутация: +2343/-17
  • Atypique
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #256 : Июля 20, 2020, 20:44:54 »
Отфильтрованный таким образом звук обычно радует слух :):

Оффлайн saylor

  • Новичок
  • *
  • Сообщений: 52
  • Репутация: +14/-0
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #257 : Июля 20, 2020, 21:33:23 »
Абсолютно не сомневаюсь в результатах. Сам реализовал подобный овердист с вышепреведенной схематикой фильтрации.  С прекрасным результатом.Однако,SURFIN BIRD вопрос то задал о применении аналогичной схематики в ЛАМПОВЫХ усилителях...Очень интересно...

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7978
  • Репутация: +2343/-17
  • Atypique
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #258 : Июля 20, 2020, 22:04:28 »
Помня про ламповую направленность темы, я не увожу её в сторону полупроводниковой схемотехники, но акцентирую внимание на преферабельных для слуха частотах.
Вышеприведённый график удачной звукообработки моим комплексным фильтром информативен и отвечает на многие вопросы.
« Последнее редактирование: Июля 21, 2020, 11:53:50 от Geezer »

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2630
  • Репутация: +467/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #259 : Июля 24, 2020, 01:33:27 »
Впринципе, лично мне всегда было фиолетово достигается ли тот или иной желанный звуковой эффект посредством электровакуумных приборов или пп, или банально - посредством пассивных элементов.  :good: К примеру в месовских марках транзисторный EQ очень неплохо работает. Подключал в петлю студийный каменный параметрик,  с ним звук еще интереснее и разнообразнее.

Извиняюсь что поторопился задать тут очередной глупый вопрос. В сети достаточно информации и примеров  расчетов этих примитивных фильтров. Судя по тому какой звук попер из кабинета, похоже мну уже почти решил проблему.   :alc:
« Последнее редактирование: Июля 24, 2020, 01:56:30 от surfin bird »

Оффлайн FINikk

  • Ветеран форума
  • ******
  • Сообщений: 3112
  • Репутация: +632/-2
  • Санкт-Петербург
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #260 : Июля 24, 2020, 19:06:32 »
Цитата: sadky от Июня 24, 2020, 11:59:22
FINikk,   а можно и +12 подавать, это и делает транзистор TR3 .
sadky   а как работает этот транзистор TR3 ? он что регулирует  напряжение на затворе полевика ? и не понятно   откуда поступает команда что бы с микросхемы пошло напряжение на базу транзистора и далее на полевик как бы ни кнопки ни крутилки для управления этой функции в комбике нет  ..может ты в схеме чего найдешь ?
..схему я запустил всё работает bright  boost  ..но c этой функцией непонятки . ..  если подать на затвор полевика 5 или 9в / или тумблер вместо полевика как AZG говорил  /  то звук плохой...получается катод на землю через 10ком чего вроде ни где не встретишь
 ..а если полевик открыт то катод на землю через 820 ом  что норм...
 может полевик должен как то плавно наруливать  от820 ом  до 1.5  - 2.7 ком в катоде   ?..но опять же не понятно  ни кнопки ни крутилки для управления в комбике нет .. если допустим это включается кнопкой boost то по схеме этого не вижу

(нажмите чтобы показать/спрятать)

(нажмите чтобы показать/спрятать)
« Последнее редактирование: Июля 24, 2020, 19:17:38 от FINikk »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89933
  • Репутация: +9881/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #261 : Июля 24, 2020, 19:20:52 »
FINikk, Там просто ключ, ничего не регулируется. Когда полевик выключен, то получаешь кранч в стиле 800-ки. Когда включен, то будет буст гейна и более модерновый звук.

Плохой звук в каком смысле вообще? Там частотно не так и много меняется.

Оффлайн Валентин Гаврилов

  • Эксперт
  • *****
  • Сообщений: 2268
  • Репутация: +654/-4
  • Long live Rock-n-Roll !!
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #262 : Июля 24, 2020, 19:26:21 »
FINikk,  На полевике ключ сделан .  При "1" на затворе - заперт , при "0"  - открыт .  Сопротивление канала здесь плавно не изменяется .  КЗ или разрыв.

Онлайн sadky

  • Эксперт
  • *****
  • Сообщений: 1989
  • Репутация: +266/-0
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #263 : Июля 24, 2020, 20:06:13 »
FINikk,  извини, уже товарищи опередили :rolleyes:
Там же у тебя тапка управляет контроллером, он - сдвиговым регистром, а тот уже - ключами, которые открывают/закрывают канал полевика. Так что ты ничего и не увидишь, что происходит в микросхемах - придëтся поверить на слово ;D

Оффлайн FINikk

  • Ветеран форума
  • ******
  • Сообщений: 3112
  • Репутация: +632/-2
  • Санкт-Петербург
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #264 : Июля 24, 2020, 21:24:16 »
Цитата: AZG от Июля 24, 2020, 19:20:52
FINikk, Там просто ключ, ничего не регулируется. Когда полевик выключен, то получаешь кранч в стиле 800-ки. Когда включен, то будет буст гейна и более модерновый звук.

Плохой звук в каком смысле вообще? Там частотно не так и много меняется.
ну да ..действительно в 800ке  10к  стоит в этом месте а я чёт подумал 2.7k   ..но здесь звук хуже какой то запертый  ..//  моя задача и была чтоб уйти от 800ки  к более модерновому звуку и чтоб без педалек был достаточный гейн для хард рока и это получилось //   впаяю перемычку вместо полевика если он как ключ работает  ...спасибо всем за ответы ;)

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89933
  • Репутация: +9881/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #265 : Июля 24, 2020, 21:45:58 »
FINikk, Можно 10К снизить до 3к3-4к7 например. И оставить переклюк.

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7978
  • Репутация: +2343/-17
  • Atypique
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #266 : Июля 24, 2020, 22:18:15 »
FINikk, а попробуйте зашунтировать R65/10k кондёром 0,1 мкф - чисто для эксперимента ;)

Оффлайн FINikk

  • Ветеран форума
  • ******
  • Сообщений: 3112
  • Репутация: +632/-2
  • Санкт-Петербург
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #267 : Июля 24, 2020, 23:01:47 »
Цитата: AZG от Июля 24, 2020, 21:45:58
FINikk, Можно 10К снизить до 3к3-4к7 например. И оставить переклюк.
AZG да ..надо попробовать..тоже об этом думал снизить номинал.. ;)
Geezer а чё тоже хорошая мысль зашунтировать ..может  получится
спасиб  ;)
« Последнее редактирование: Июля 24, 2020, 23:21:54 от FINikk »

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2630
  • Репутация: +467/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #268 : Июля 26, 2020, 11:21:16 »
Цитата: FINikk от Июля 24, 2020, 21:24:16

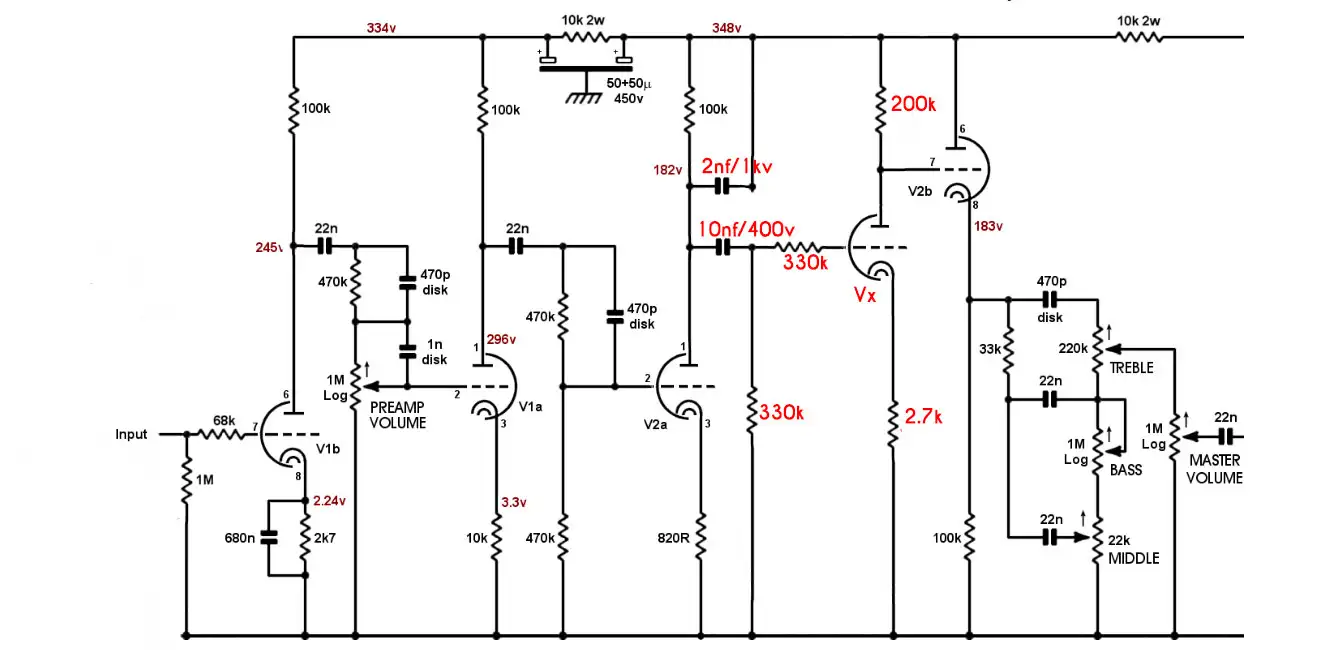

уйти от 800ки  к более модерновому звуку и чтоб без педалек был достаточный гейн для хард рока

Пробовал такой мод,  больше гейна, больше компрессии. Анодный резик первого каскада  менял от 100ком до 220ком -  дает аналогичный эффект.
« Последнее редактирование: Июля 26, 2020, 17:15:48 от surfin bird »

Оффлайн Tuvalu

  • Опытный
  • ****
  • Сообщений: 592
  • Репутация: +171/-11
  • GuitarPlayer.Ru fan!
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #269 : Июля 31, 2020, 16:44:27 »
Вот, ещё один способ организации "земли" от японского гуру. Шиной, не звездой!
