Эт верно, "поспешишь - людей насмешишь"

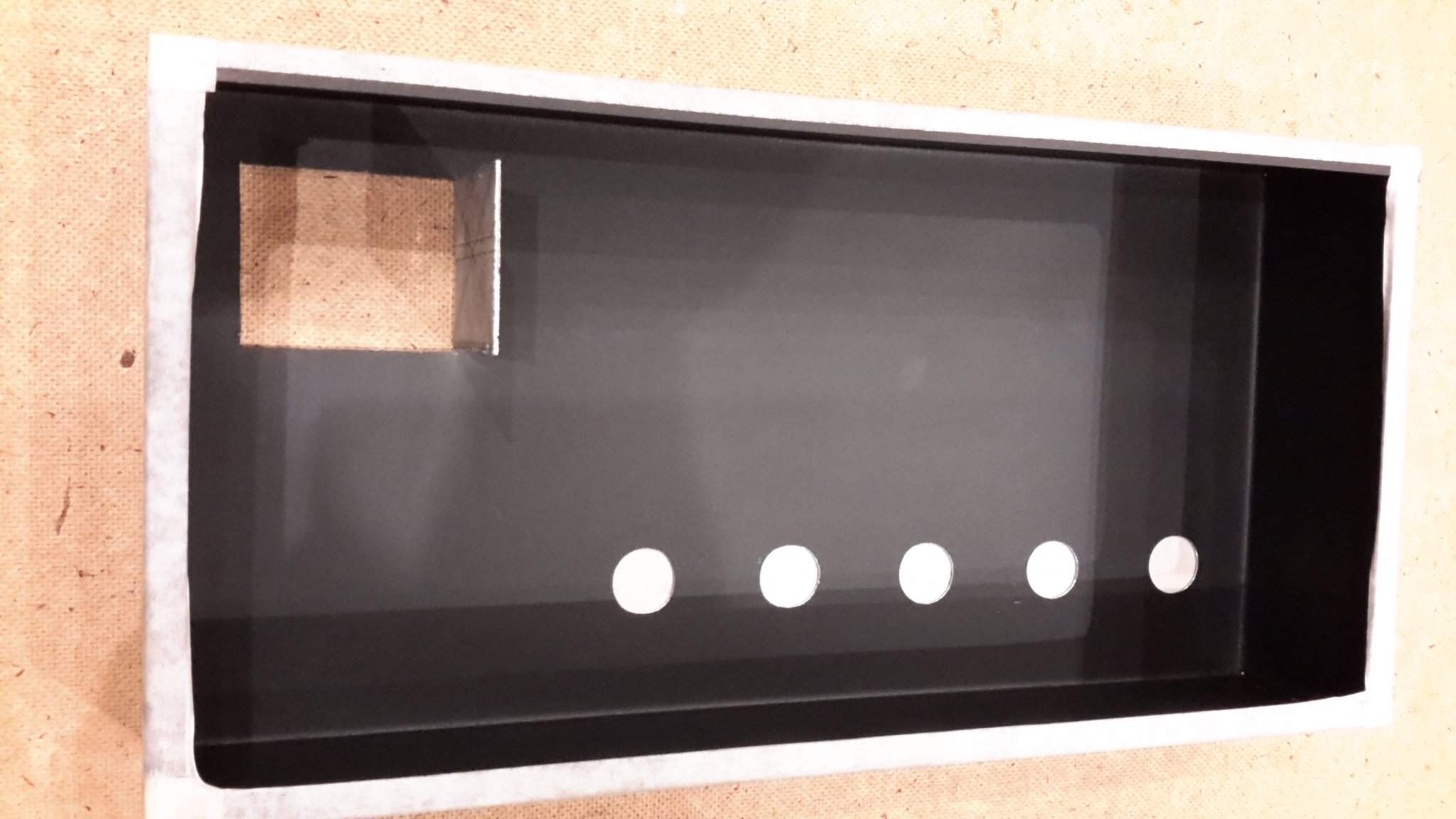

Тут дело было не столько в спешке,  три дня три остатками мосха скрипел, прикидывал как лучше вырезать это окно,  но просто ума не хватило разметить таким образом, чтобы одна прямоугольная створка отгибалась в сторону А, а другая в сторону Б..

А в другие стороны отгибать, и вовсе,  до сих пор не ясно зачем  Чайнег, куле

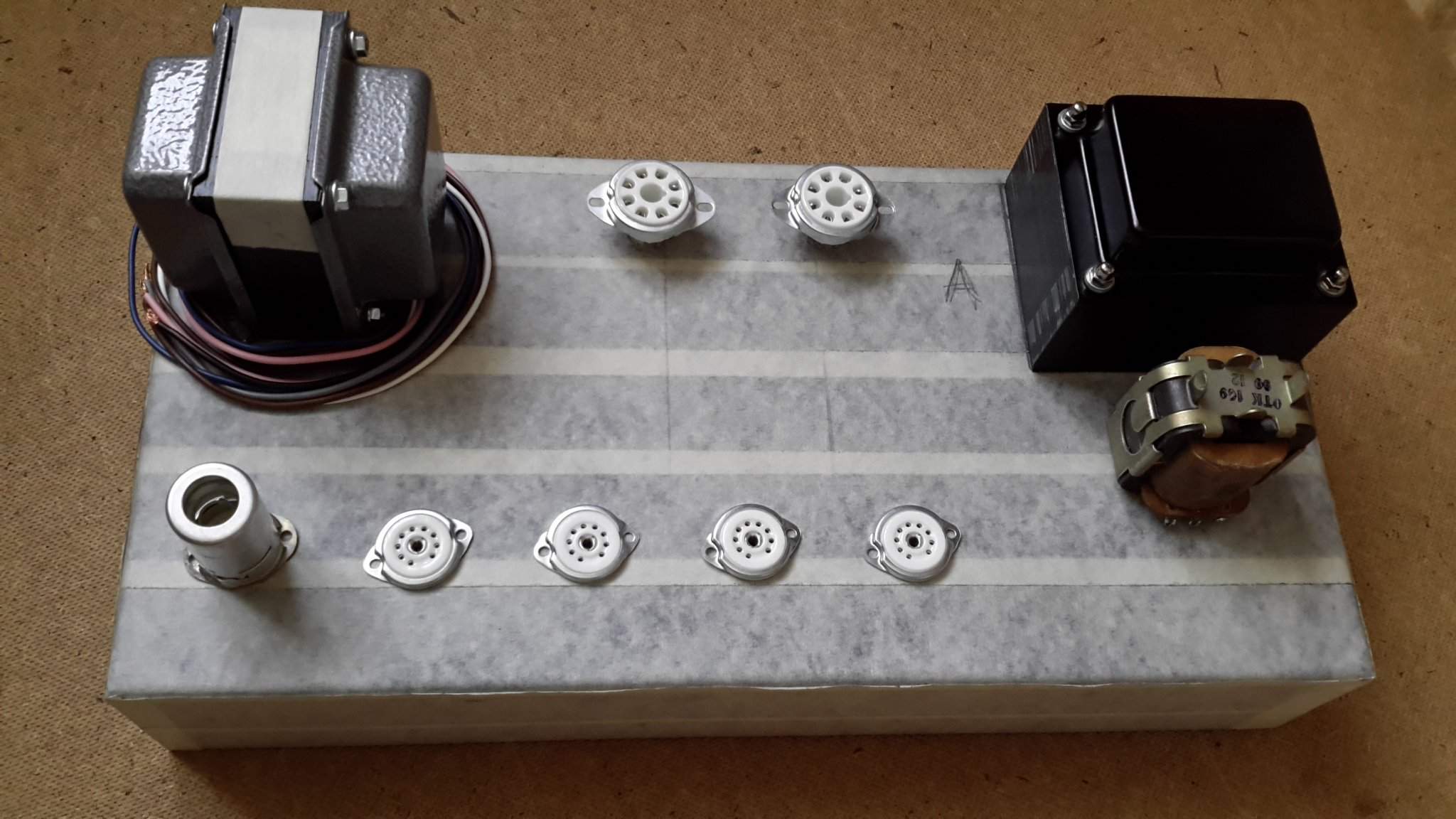

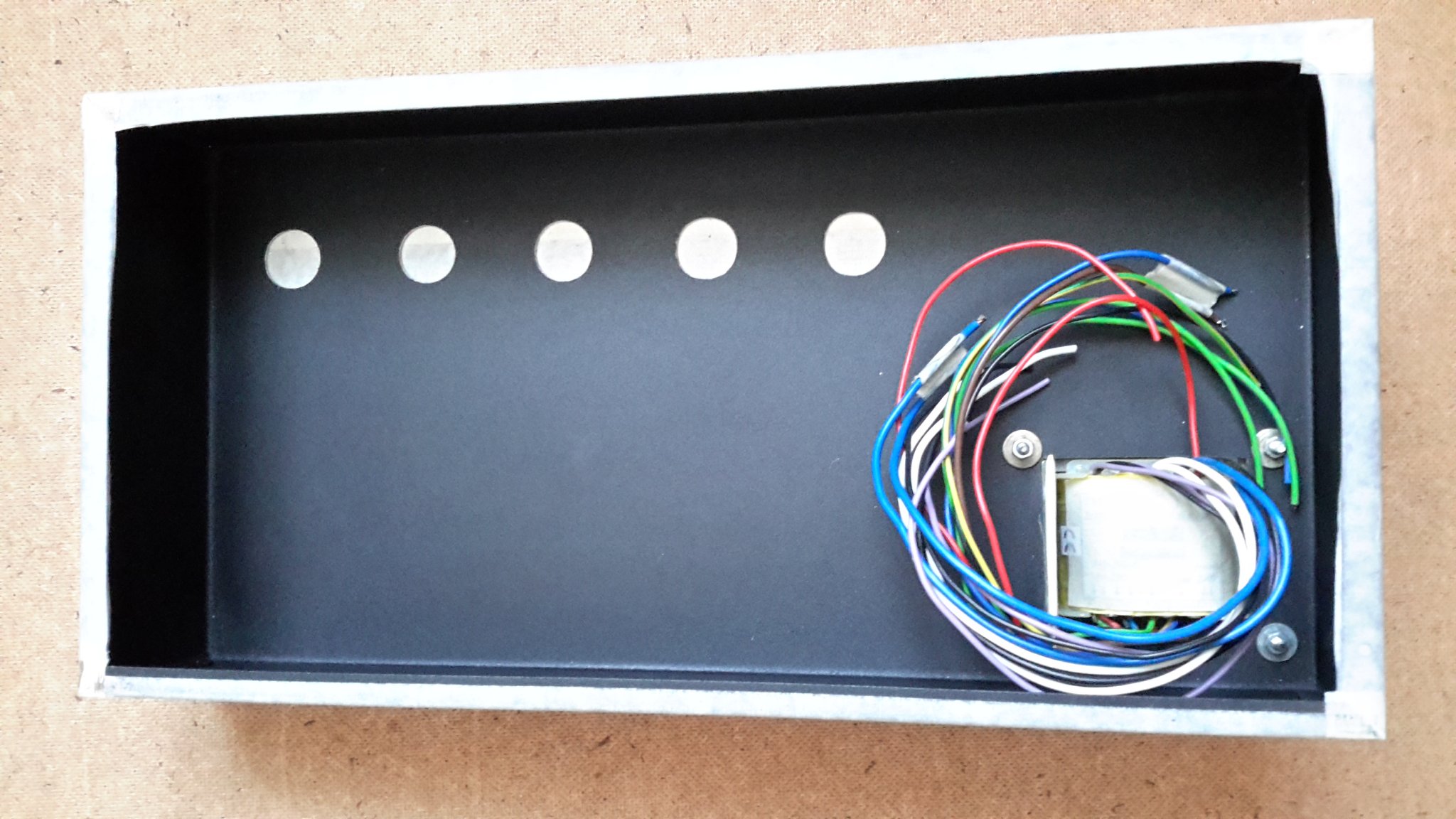

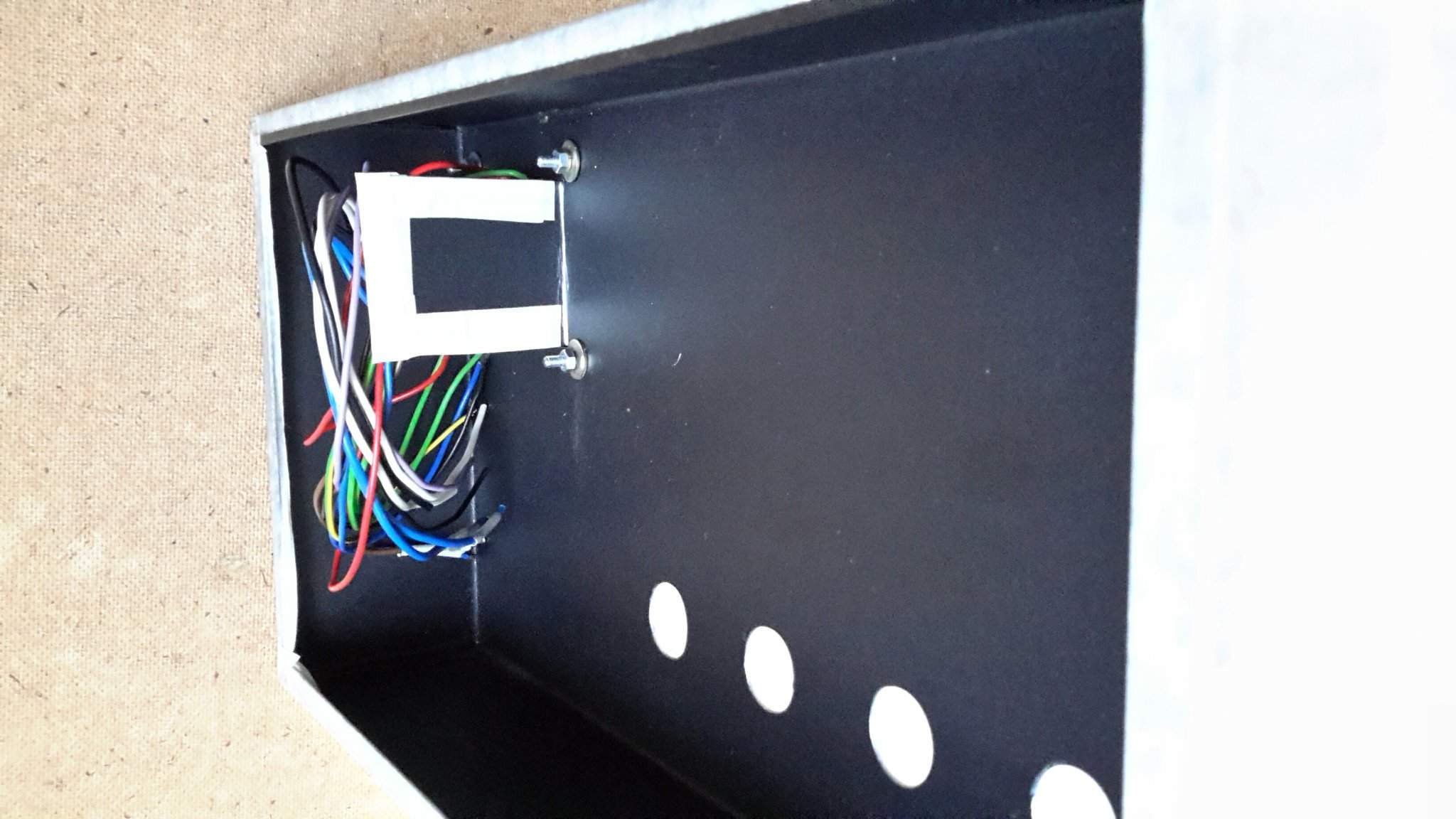

P/S Пожалел, что ранее приобрел лежачие силовые трансы,  подсмотрел компоновку трансов и дросселя в своем марке 4 и тупо решил повторить, теперича только стоячие буду брать , чтобы с окнами этими не заморачиваться, да и имхо стоячий... оптимистичнее  выглядит!

Насчёт контактов реле - обычно пишется в сносках на схеме. Если делаешь усилок сам с нуля - на свой вкус Я, допустим, у себя закладываю режим Овердрайв при обесточенных реле, чтобы исключить потенциально возможную наводку на контакты от обмотки. Блажь, конечно, но так спокойнее
А Мастер - судя по обозначению на схеме - таки да, сдвоенный.

Непонятно что конкретно? SW3A или SW3D ?
Первое - это включение брайта. Резистор там, типа, чтоб не щëлкало (чтобы на обкладках кондëра были одинаковые потенциалы/привязка к земле)
Второе - просто не используемая группа релюхи, как это я понимаю
З. Ы. : в гугле не забанен, схему нашëл, посмотрел и удивился, чем может быть интересна такая фигня... Есть же много хорошо звучащих схем
Я так понимаю, интересен мидгейнер, раз засматриваешься на три каскада+КП?

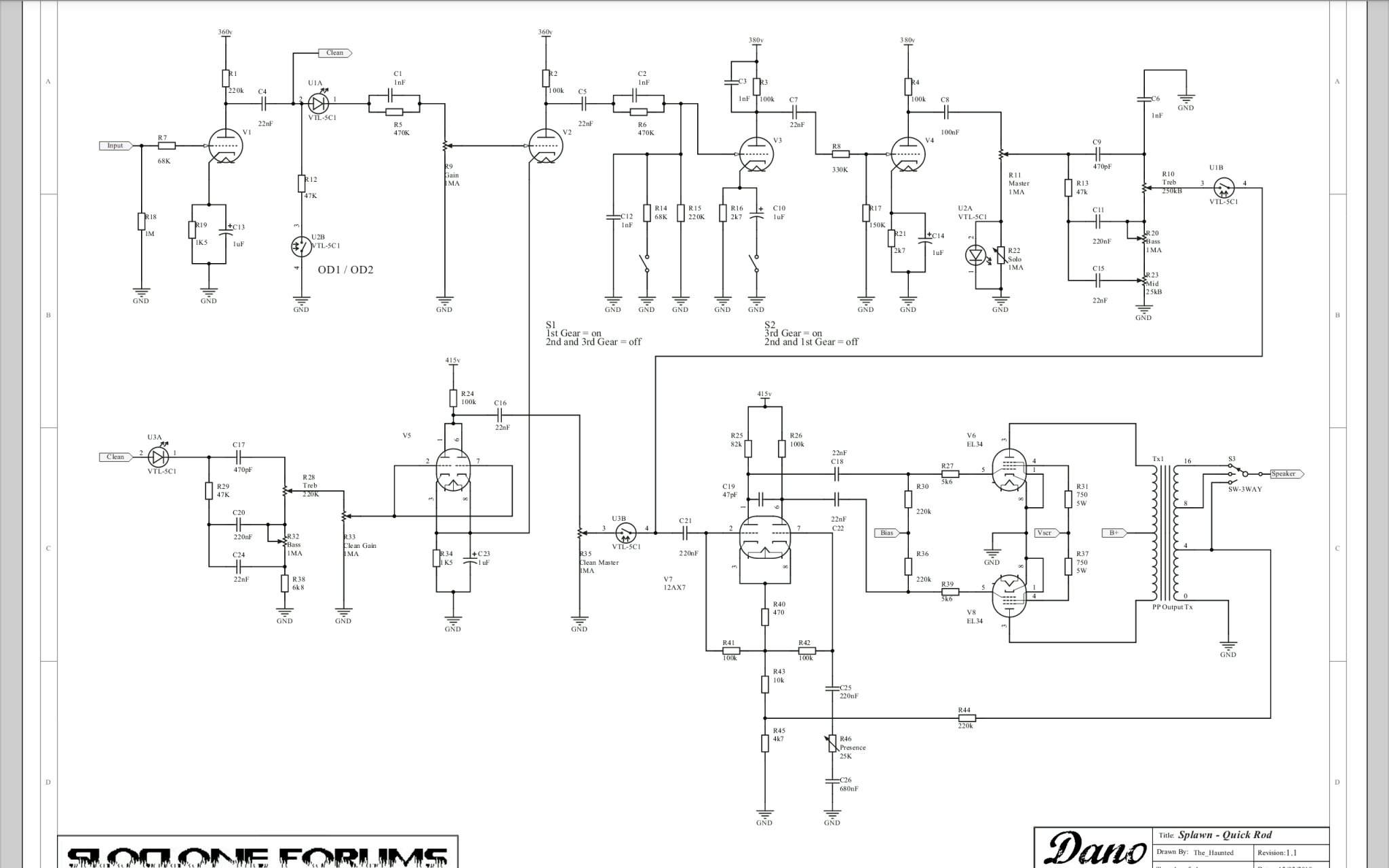

Изучая ректо-солданообразные схемки наткнулся на такое (см вложение )


https://youtu.be/n8d7KbzOBSA

Любопытное обьединение катода первого триода секции перегруза (V2) с катодом (катодными цепями )  запараллеленного триода буфера чистого канала (V5). Интересно какую цель преследовал разработчик и как это работает?!

Еще имхо необычное включение пота мастера перед темброблоком грязного канала очень интригует!

Tuvalu, Это не только экономия. При линковке каналов звук отличается от варианта с раздельными катодами.

surfin bird, Мастер такой давно известен. Позволяет меньше зависеть от уровня этого Мастера. Но при этом тут есть свои нюансы, глубина регулировок ТБ снижается.

лучше покрутить
