Оффлайн tom cat

  • Эксперт
  • *****
  • Сообщений: 1846
  • На мой век металлолома хватит...
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #570 : Января 19, 2021, 22:29:44 »
Чет офтоп по моему... ???

Оффлайн XbIMbIK

  • Опытный
  • ****
  • Сообщений: 594
  • Liverpool
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #571 : Января 20, 2021, 09:05:03 »

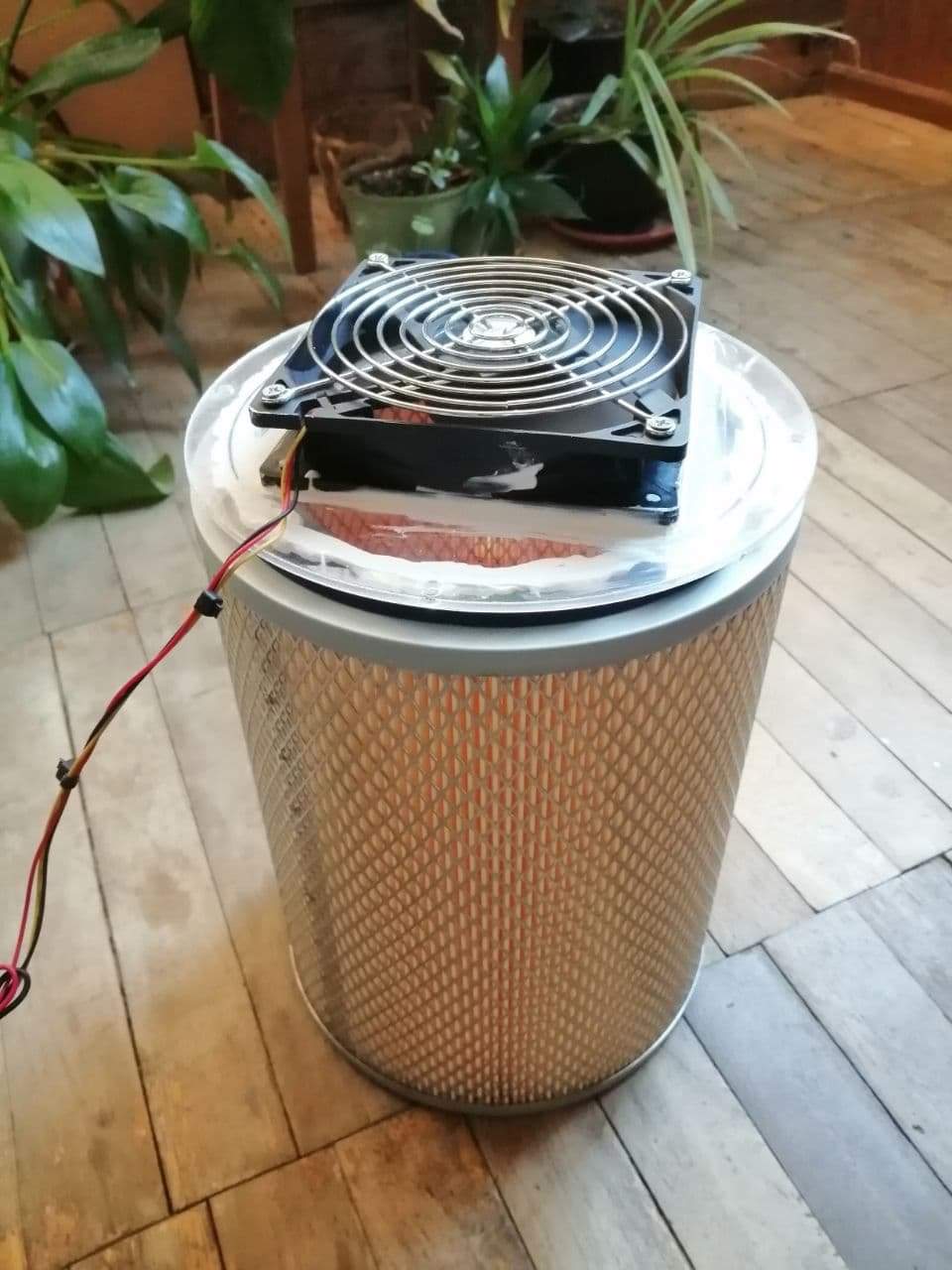

Воздушный фильтр от автобуса, калибра ПАЗик.
При замене сниму решетку, вдрух чо.  :hmmm:

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2705
  • Поциент из Масквы
    • Surfin Bird
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #572 : Января 20, 2021, 10:56:55 »

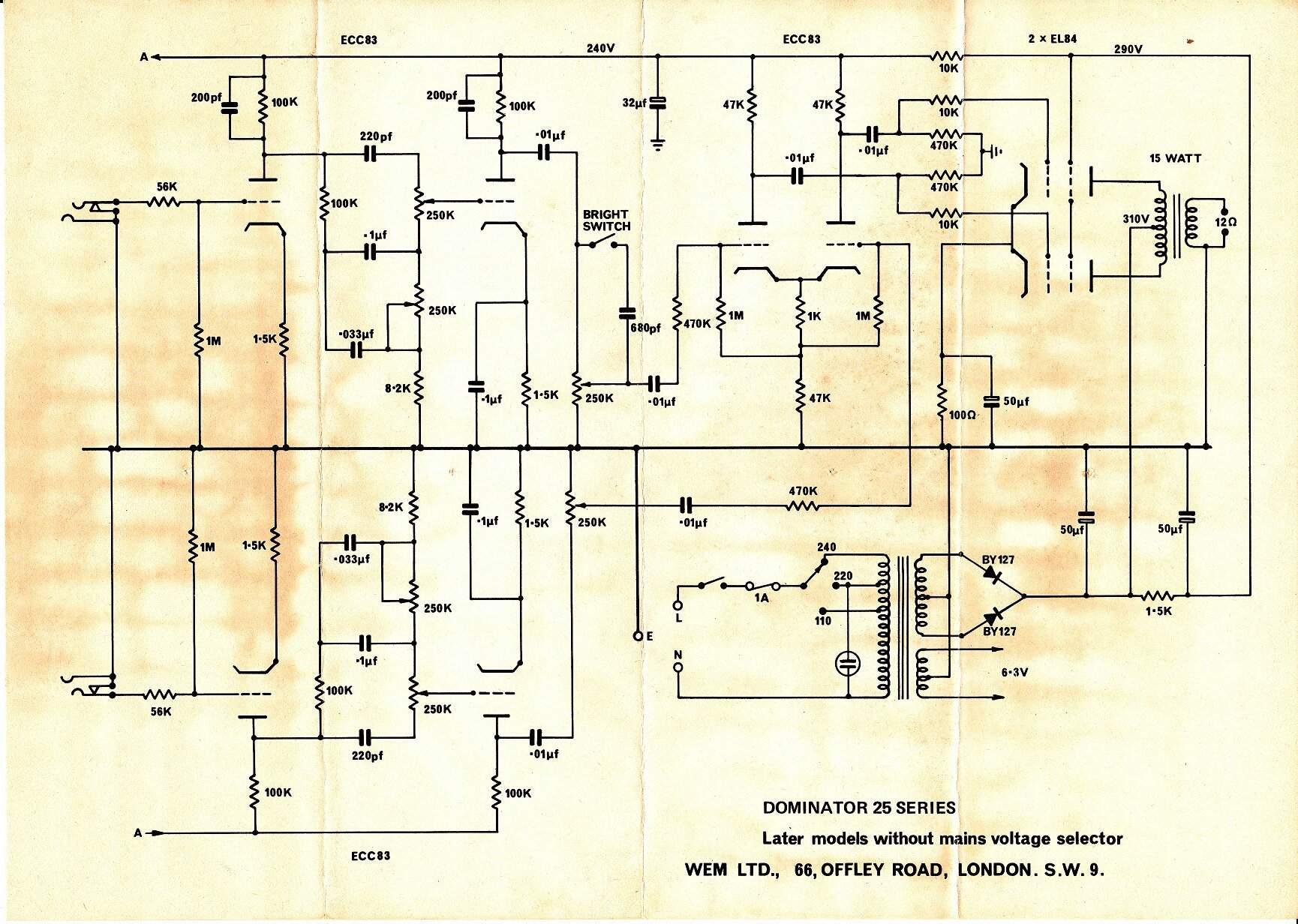

В домашнем музее поциента хранится реликтовый комбо из 70хх ,  периодически, являлась навязчивая идея переделать  второй чистый канал в грязный ( или,  ради минимизации потерь аутентичности, добавить вторым этажем платку с грязным каналом ). До сих пор остатки совести ( связанные главным образом с необразованностью и тупостью поциента  :D  +  практичесски идеальным состоянием музейного экспоната )  каким то образом удерживали поциента от подобного деяния,  но,  в результате перманентного несоблюдения должного уровня секретности некоторыми комрадами, на форуме, поциент прознал о альтернативной ( диодный мост, средня точка анодной вторички на среднюю точку этажерки фильтра питания ) возможности выпрямления силовой вторички ( в данном случае 220-0-220 ),   с целью получения анодки 400++  :crazy: Есть ли в данном случае надежда , потянет ли данный транс пару 6V6 в режиме подобного выпрямления ? :o
« Последнее редактирование: Января 20, 2021, 13:38:24 от surfin bird »

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2731
  • Слабоумие и отвага!
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #573 : Января 20, 2021, 12:38:49 »
Нужно смотреть по сечению провода анодной обмотки. Как правило, при таком включении со средней точкой, ради экономии окна, сечение провода закладывают меньшее, чем при мостовом. Мост будет нагружать обмотку больше в 1.4 раза, чем со средней точкой, это нужно учитывать. Пробовать подключать, посмотреть, насколько будет греться.

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2705
  • Поциент из Масквы
    • Surfin Bird
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #574 : Января 20, 2021, 13:46:51 »

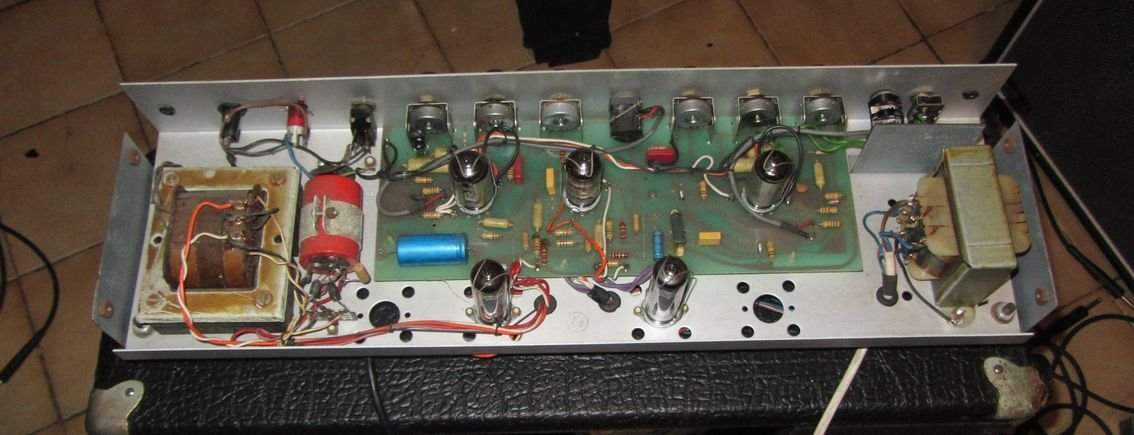

Спасибо! Поглядю. Вот так примерно выглядит внутрянка оригинала ( фото не мое, взято из интернета )
« Последнее редактирование: Января 20, 2021, 13:58:46 от surfin bird »

Оффлайн FINikk

  • Ветеран форума
  • ******
  • Сообщений: 3760
  • Санкт-Петербург
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #575 : Января 20, 2021, 17:10:31 »
sPlan 6.0   кто нибудь пользуется или ещё какие есть по круче

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 4896
  • хейтер и пессимист :crazy:
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #576 : Января 20, 2021, 17:21:50 »
Ну с точки зрения "быстро, не думая и удобно" нарисовать схему или что угодно другое, которая не нужна ни для чего, кроме как картинка, наверное нет ничего... только sPlan 7.0 :)

Оффлайн FINikk

  • Ветеран форума
  • ******
  • Сообщений: 3760
  • Санкт-Петербург
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #577 : Января 20, 2021, 17:32:54 »
OK  а фйлы только свои открывает ?
чтоб типа по шаблону рисовать
« Последнее редактирование: Января 20, 2021, 17:35:41 от FINikk »

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 4896
  • хейтер и пессимист :crazy:
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #578 : Января 20, 2021, 17:34:52 »
Да, только свой формат. Вещь в себе.
И его файлы тоже никто не открывает, насколько я в курсе.

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10261
  • DIYng Fetus
    • http://cathar.ru
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #579 : Января 20, 2021, 18:05:52 »
Цитата: FINikk от Января 20, 2021, 17:10:31
sPlan 6.0   кто нибудь пользуется или ещё какие есть по круче



а зачем?

если картинка как картинка = то в чём быстрее нарисуешь.
если на производство, то или САПР или вебморда, как EASYEDA.

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 4896
  • хейтер и пессимист :crazy:
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #580 : Января 20, 2021, 18:17:44 »
Наверное для упрощения рисования "просто картинок".
Интерфейс не перегружен, как например у корел, есть база примитивов, средства редактирования под простые чертежи и схемы оптимизированы...
Я когда то не понимал как можно и для чего вобще рисовать схемы Не в САПР, но потом мне этот сПлан показали, я сначала не оценил, а потом вполне его нишу понял.
Кстати, он еще и лицевые панели вроде умеет рисовать

Оффлайн Tuvalu

  • Опытный
  • ****
  • Сообщений: 592
  • GuitarPlayer.Ru fan!
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #581 : Января 21, 2021, 09:35:26 »
Цитата: FINikk от Января 20, 2021, 17:10:31
sPlan 6.0   кто нибудь пользуется или ещё какие есть по круче

После долгих мытарств, перепробовав кучу всего, я остановился на двух рисовалках:
1) Если надо красиво, то splan (только у меня семёрка). Недостатков мало, но один из них выбешивает по-полной - это необходимость постоянного тыканья мышкой в пиктограммы, т.е. отсутствие необходимых хоткеев. Такое черчение мне напоминает бег во сне. Но получается красиво.
2) Если надо очень быстро, то редактор схем в симуляторе Микро-Кап. Быстрее и удобней его я ничего не нашёл, это полноценный про-инструмент, мышь служит только для выделения и перетаскивания. Хотя, на первых порах можно и потыкать в пиктограммы. Бонус - будет повод потихоньку осваивать симулятор. Недостатки - слабенький редактор символов. Ну, и получается не так красиво, как в сплане.
« Последнее редактирование: Января 22, 2021, 06:48:02 от Tuvalu »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 91804
  • Санкт-Петербург
    • AZG CUSTOM
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #582 : Января 21, 2021, 10:06:55 »
surfin bird, Руки прочь! Аппарат шикарен, на Мустардах и т.п. Профилактику сделать, проверить электролит тот большой красный. Свежие лампы и будет сказка. Если не нужен, то любителей WEM оригинальных найдется не мало.

Наколхозить можно что угодно, но зачем портить реально хороший аппарат?  >:( ???

Оффлайн Tuvalu

  • Опытный
  • ****
  • Сообщений: 592
  • GuitarPlayer.Ru fan!
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #583 : Января 21, 2021, 10:35:22 »
Цитата: AZG от Января 21, 2021, 10:06:55
Наколхозить можно что угодно, но зачем портить реально хороший аппарат?  >:( ???
+стопицот!

Оффлайн tom cat

  • Эксперт
  • *****
  • Сообщений: 1846
  • На мой век металлолома хватит...
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #584 : Января 21, 2021, 10:35:45 »
AZG- так он жеж поэкспериментировать! ??? Потом- всё назад... ;)
