Автор Тема: Ламповое усиление, делимся полезной информацией.  (Прочитано 151969 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Bulldozerrr

  • Эксперт
  • *****
  • Сообщений: 2811
  • Репутация: +352/-21
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #525 : Января 07, 2021, 12:48:35 »
Такто 5150 особой читаемостью не обладает.

Оффлайн tube-freak

  • Эксперт
  • *****
  • Сообщений: 1066
  • Репутация: +367/-2
  • yo yoda
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #526 : Января 07, 2021, 12:52:39 »
Цитата: Bulldozerrr от Января 07, 2021, 12:48:35
Такто 5150 особой читаемостью не обладает.

Это потому-что никто не разбирается в принципе работы этого каскада!!!

А вот если прочитать Боде и разобраться - будет звучать очень разборчиво! Гарантирую  ;)

---------------------------------
P.S.
Если читать Бленкова - станет только немного лучше.
« Последнее редактирование: Января 07, 2021, 12:55:06 от tube-freak »

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2638
  • Репутация: +470/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #527 : Января 07, 2021, 13:17:57 »
Не догоняю для чего подобное расположение V1 и V2.  Длина проводов потов гейна укорачивается, длина проводов входного гнезда увеличивается
« Последнее редактирование: Января 07, 2021, 13:41:04 от surfin bird »

Оффлайн Bulldozerrr

  • Эксперт
  • *****
  • Сообщений: 2811
  • Репутация: +352/-21
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #528 : Января 07, 2021, 13:29:22 »
Цитата: surfin bird от Января 07, 2021, 13:17:57
Не догоняю для чего подобное расположение V1 и V2
Есть подозрение, чтобы минимизировать длину проводов до потенциометров хайгейн канала.
Чтобы сказать конкретнее нужно бы посмотреть расположение потенциометров на морде усилка.

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 4012
  • Репутация: +667/-7
  • хейтер и пессимист :crazy:
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #529 : Января 07, 2021, 13:32:50 »
Если речь о распределении частей баллонов по каналам, то, во первых, два "буферных" каскада в одном баллоне это способ уменьшить взаимные наводки каналов и минимизировать длину входной цепи, а во вторых упрощает лейаут усилителя на шасси. Что и видно дальше - в одну сторону от V2 собрали чистый канал на V1, а в другую - перегруз на V3, V4.
Вроде всё очевидно...

Оффлайн sadky

  • Эксперт
  • *****
  • Сообщений: 2004
  • Репутация: +274/-0
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #530 : Января 07, 2021, 13:44:43 »

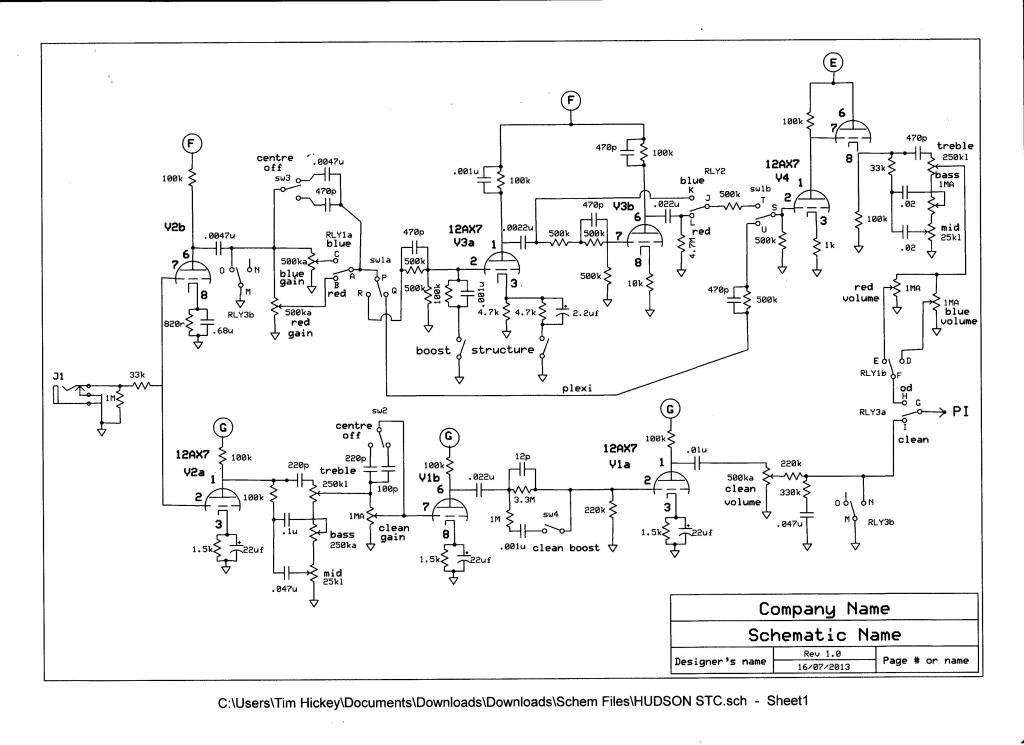

surfin bird,  а что это? На ютубе по названию Hudson stc ничего не нашëл ???

Оффлайн Bulldozerrr

  • Эксперт
  • *****
  • Сообщений: 2811
  • Репутация: +352/-21
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #531 : Января 07, 2021, 13:50:24 »
Цитата: sadky от Января 07, 2021, 13:44:43
surfin bird,  а что это? На ютубе по названию Hudson stc ничего не нашëл ???
Есть стойкое подозрение, что это есть какой-то клон bogner ecstasy.

Оффлайн vulf

  • Живу на форуме
  • *******
  • Сообщений: 8458
  • Репутация: +3136/-4801
  • Тута девки живут, нами еще не мятые
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #532 : Января 07, 2021, 14:02:09 »
Цитата: tube-freak от Января 07, 2021, 12:52:39
Это потому-что никто не разбирается в принципе работы этого каскада!!!

А вот если прочитать Боде и разобраться - будет звучать очень разборчиво! Гарантирую  ;)

---------------------------------
P.S.
Если читать Бленкова - станет только немного лучше.
ни пивей ни фендер не разобрались, а поставили.  куда нам то в лаптях.

так что ты гонишь.  ;D

... и добавил:

Цитата: Bulldozerrr от Января 07, 2021, 12:48:35
Такто 5150 особой читаемостью не обладает.
гонево. полное :D
« Последнее редактирование: Января 07, 2021, 14:06:14 от vulf »

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2638
  • Репутация: +470/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #533 : Января 07, 2021, 14:14:36 »
Цитата: Bulldozerrr от Января 07, 2021, 13:29:22
Есть подозрение, чтобы минимизировать длину проводов до потенциометров хайгейн канала.
Чтобы сказать конкретнее нужно бы посмотреть расположение потенциометров на морде усилка.

Цитата: sadky от Января 07, 2021, 13:44:43
surfin bird,  а что это? На ютубе по названию Hudson stc ничего не нашëл ???

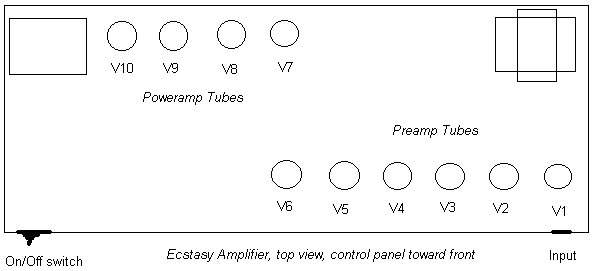

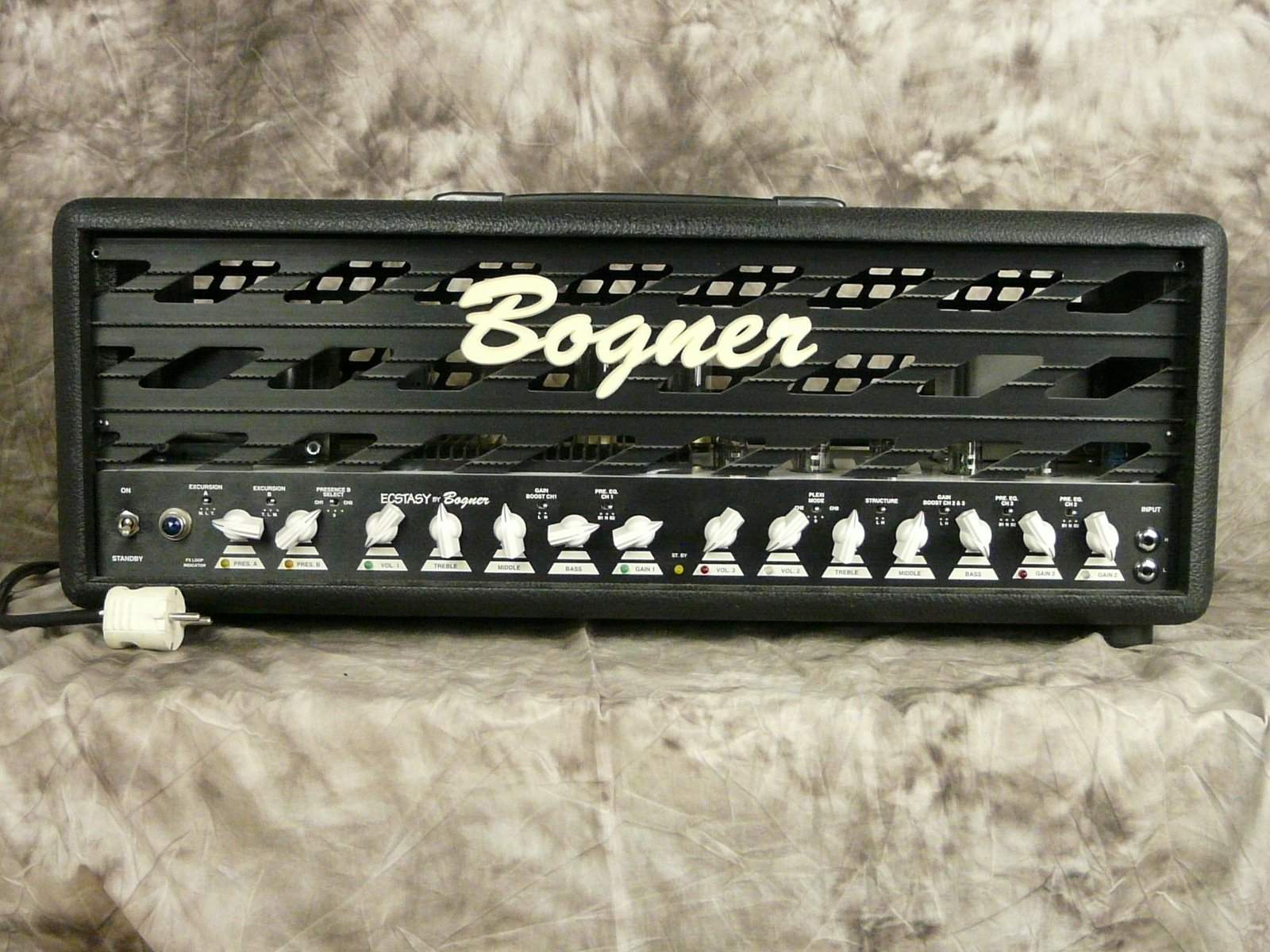

   Пытаюсь анализировать компоновку многоканалок типа Bogner Ecstasy , YELL и тп , не могу понять почему  2ой и 3ий каскад чистого канала (V1) расположен ближе к входному гнезду , чем первые (входные) каскады чистого и перегруза? :dash: Ближние к входному гнезду поты - гейн кранча и гейн перегруза   ???

ps  может ли кто поделиться схемой Ecstasy (  владею только теми которые выложены на гитар-жире )
« Последнее редактирование: Января 07, 2021, 14:38:06 от surfin bird »

Оффлайн fewa-watraco

  • Ветеран форума
  • ******
  • Сообщений: 3815
  • Репутация: +623/-82
  • fewtubefx
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #534 : Января 07, 2021, 17:15:31 »
есть же оригинальная схема 101b
« Последнее редактирование: Января 07, 2021, 17:17:37 от fewa-watraco »

Оффлайн Bulldozerrr

  • Эксперт
  • *****
  • Сообщений: 2811
  • Репутация: +352/-21
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #535 : Января 07, 2021, 17:48:38 »
Цитата: fewa-watraco от Января 07, 2021, 17:15:31
есть же оригинальная схема 101b
Вопрос не в схемотехнике. Вопрос в конкретной реализации конструкции.

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2638
  • Репутация: +470/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #536 : Января 07, 2021, 18:37:26 »
Цитата: fewa-watraco от Января 07, 2021, 17:15:31
есть же оригинальная схема 101b
  В этом варианте все имхо вполне логично,  ( во всяком случае в мосхе поциента  ;D ) локация ламп, соответствует приоритетам входных и гейновых цепей и расположению ручек. Единственное, что  пожалуй интересно было бы попробовать, так это добавить дополнительную панельку, дабы получить возможность использовать в качестве первого триода чистого канала один тип триода ( в том числе в параллеленом включении ), а в качестве первого триода грязного канала - другой тип триода.

ps А это точно оригинальная схема?
« Последнее редактирование: Января 07, 2021, 18:44:42 от surfin bird »

Оффлайн fewa-watraco

  • Ветеран форума
  • ******
  • Сообщений: 3815
  • Репутация: +623/-82
  • fewtubefx
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #537 : Января 07, 2021, 20:01:44 »
похоже на оригинал, но точно не знаю

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2638
  • Репутация: +470/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #538 : Января 13, 2021, 22:03:40 »
Комраден! Кто нить  может подсказать какие межкаскадники применены в Дизеле Хаген ?  https://www.diezelamplification.com/hagen/
  Wima MKS-4  ?  :o
« Последнее редактирование: Января 13, 2021, 22:06:45 от surfin bird »

Оффлайн FINikk

  • Ветеран форума
  • ******
  • Сообщений: 3210
  • Репутация: +706/-3
  • Санкт-Петербург
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #539 : Января 13, 2021, 22:20:25 »
хз в Дизеле Хаген

Diezel Einstein

« Последнее редактирование: Января 13, 2021, 22:33:51 от FINikk »
