Re: Ламповое усиление, делимся полезной информацией.
« Ответ #630 : Марта 13, 2021, 13:04:32 »
Цитата: AZG от Марта 13, 2021, 12:51:39
alkuz, Я даже не пошевелюсь такое покупать. Потребность нулевая.  ???
Щуп проверить например  :rolleyes:

Оффлайн FINikk

  • Ветеран форума
  • ******
  • Сообщений: 3760
  • Санкт-Петербург
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #631 : Марта 13, 2021, 15:02:00 »
мож такие ?
Допуск  1% Мощность 1Вт  15руб
и доставкой 5Post  8) ну или /Юнонойной/ на х конец
http://tec.org.ru/board/c2_10_2/17-1-0-4373
« Последнее редактирование: Марта 13, 2021, 15:10:32 от FINikk »

Оффлайн Картошка

  • Эксперт
  • *****
  • Сообщений: 1345
  • Отжигаем лампы
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #632 : Марта 13, 2021, 15:22:43 »
Цитата: AZG от Марта 13, 2021, 12:03:00


Подбор резисторов в 1 ом еще тот квест. Большинство мультиметров вообще не компенсируют сопротивление щупов. О чем речь, господа? Плюс этот разброс в десятые доли ни на чем не скажется вообще. Для настройки тока точности в 5% более чем достаточно.
Значит замер по любому будет фальшивым? как же быть? сколько могут дать в сумме R резистор и щупы?

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 91804
  • Санкт-Петербург
    • AZG CUSTOM
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #633 : Марта 13, 2021, 16:46:23 »
Цитата: Картошка от Марта 13, 2021, 15:22:43
Значит замер по любому будет фальшивым? как же быть? сколько могут дать в сумме R резистор и щупы?


:crazy: :pozor:

При разнице в 1% на нормальном резисторе получим разброс ну от силы в 1 мА. Для смещения это слону дробина. Там точная цифра не нужна. Повторю еще раз для новичков - смещение это ДИАПАЗОН по току. Этот 1% в таком случае ни на что не влияет вообще.

Цитата: alkuz от Марта 13, 2021, 13:04:32
Щуп проверить например  :rolleyes:

Щуп я могу проверить и без спец-приборов. Я прекрасно знаю и помню сколько дает в плюс сопротивление щупов и сразу видно если что-то не так.

Оффлайн Валентин Гаврилов

  • Эксперт
  • *****
  • Сообщений: 2313
  • Long live Rock-n-Roll !!
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #634 : Марта 13, 2021, 17:06:43 »
Коллеги , "базар" на ровном месте .   :)  Два резистора из линейки 5%  допуска .   И ВСЁ !!   Какие на хрен подборы????

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 91804
  • Санкт-Петербург
    • AZG CUSTOM
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #635 : Марта 13, 2021, 17:30:39 »
Валентин Гаврилов, 5% еще надо поискать... 1% в нормальных местах. Не понимаю кому этого мало.

Оффлайн Картошка

  • Эксперт
  • *****
  • Сообщений: 1345
  • Отжигаем лампы
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #636 : Марта 14, 2021, 14:50:50 »
Господа! Только не бейте Картошку, последний дурацкий вопрос. А нафига тут еще диод стоит к этому резистору катода?

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 91804
  • Санкт-Петербург
    • AZG CUSTOM
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #637 : Марта 14, 2021, 14:58:56 »
Картошка, Резистор указан как Fp, т.е. по сути предохранительный. Если он перегорает, то диод остается и запирает каскад без лишних эффектов.

Оффлайн fewa-watraco

  • Ветеран форума
  • ******
  • Сообщений: 3714
  • fewtubefx
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #638 : Марта 16, 2021, 10:40:37 »
Что это за напряжение на первом каскаде? По схеме  1-4с отмечено, 445 Вольт?
« Последнее редактирование: Марта 16, 2021, 10:42:32 от fewa-watraco »

Оффлайн M1g

  • Ветеран форума
  • ******
  • Сообщений: 6629
  • The MUTILATOR
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #639 : Марта 16, 2021, 11:12:58 »
fewa-watraco, откуда там в катоде 445? И десятка нет

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2705
  • Поциент из Масквы
    • Surfin Bird
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #640 : Марта 16, 2021, 11:15:52 »

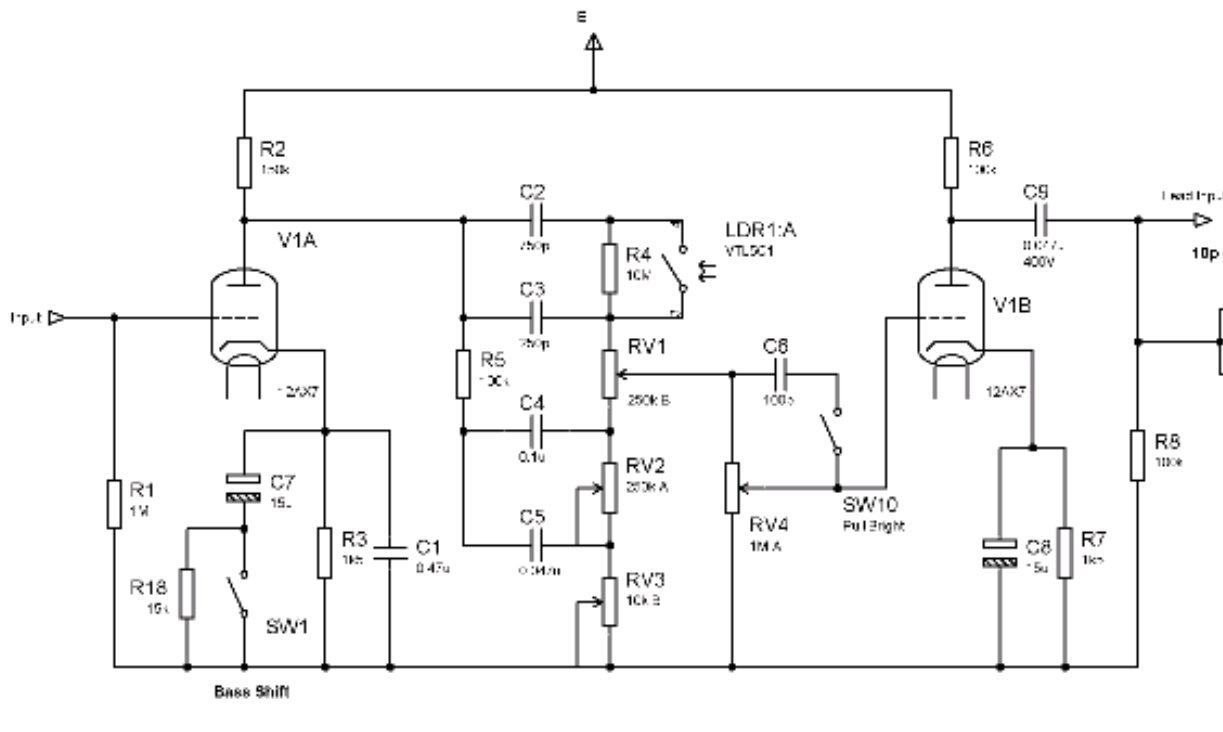

Имхо G - энто разьем идущий на коммутацию земли ( активация  С1 путем замыкания R15  который подзаряжает незадействованный С1 для устранения щелчка  ) :o
« Последнее редактирование: Марта 16, 2021, 11:40:16 от surfin bird »

Оффлайн fewa-watraco

  • Ветеран форума
  • ******
  • Сообщений: 3714
  • fewtubefx
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #641 : Марта 21, 2021, 10:41:26 »
Вопрос по звуку,
есть такой усилитель
(нажмите чтобы показать/спрятать)

Видео с привязкой ко времени, там буквально сразу идет аккорд на котором очень хорошо слышно странный  как бы "фуз" или как такое правильно назвать.
Что скажете на счет такого звука?

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Зарегистрированный
    • http://
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #642 : Марта 21, 2021, 10:54:49 »
Цитата: fewa-watraco от Марта 21, 2021, 10:41:26
Вопрос по звуку...
... очень хорошо слышно странный  как бы "фуз" или как такое правильно назвать.
Что скажете на счет такого звука?
Странная схема - странный звук  ??? Схемы с прегейн ТБ склоны к такому

Оффлайн Картошка

  • Эксперт
  • *****
  • Сообщений: 1345
  • Отжигаем лампы
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #643 : Марта 21, 2021, 21:03:56 »
Всем Привет!



на что повлияет изменение номинала резистора R80 от сетки к земле?  Или он будет действовать только как делитель напряжения?

Оффлайн Валентин Гаврилов

  • Эксперт
  • *****
  • Сообщений: 2313
  • Long live Rock-n-Roll !!
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #644 : Марта 21, 2021, 21:31:05 »
Картошка,  Ага , как делитель.
