Мое любопытство в конце концов пересилило лень, наконец нашел время повозиться с лампой. Сначала хотел спаять  "Томато", заказал трансик на 120 вольт, потом решил, что мне не надо 120, а надо побольше, вообщем все как-то не подумав, сумбурно... Пришлось делать удвоитель, благо трансик с запасом получился по току.
Спаял макетик  на 6н2п и стал менять режимы, анодные резисторы, катодные...  Даже вместо резисторов диоды в катоды ставил.
Анодное напряжение тоже менял.
 Много экспериментировал с межкаскадной АЧХ
Целый день так игрался, так ни к какому выводу толком и не пришел.
В одном режиме хорошо, в другом - интересно, в третьем - звук клевый.
В конце концов поставил типовые значения, ибо наиболее привычные...
Но...  Не поставил конденсаторы в катод. Дело в том, что я не хотел получить овердрайв, максимум - легкий кранч. А усиление у 6н2п - большое. Лепить межкаскадный аттенюатор тоже как-то не хотелось.
В итоге - просто убрал конденсаторы из катода, усиление уменьшилось.
Если будет надо - припаяю конденсаторы, будет легкий овердрайв.

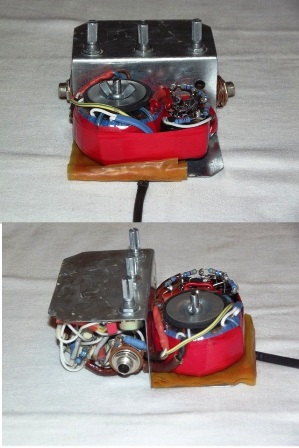

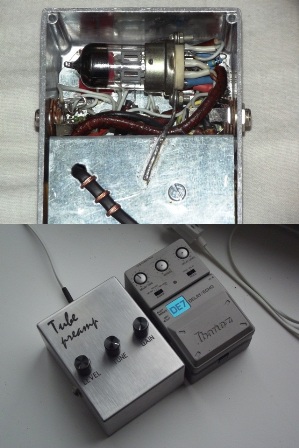

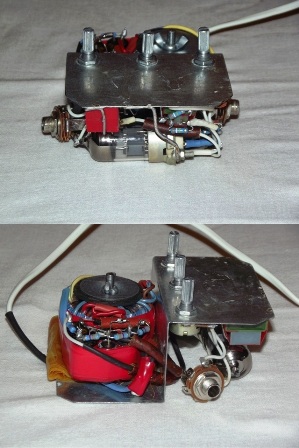

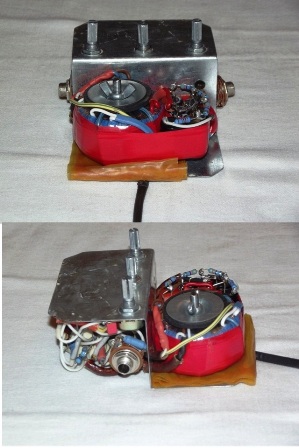

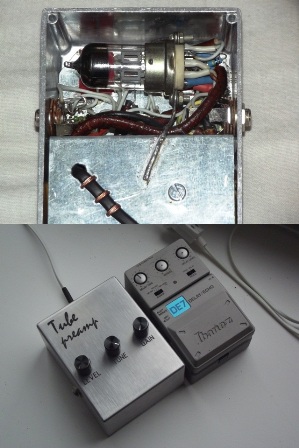

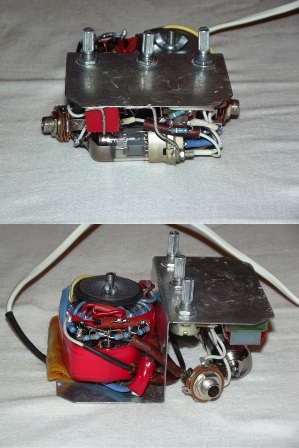

Потом мне окончательно надоело возиться - запихнул все в корпус. Транс тоже уместился там же.

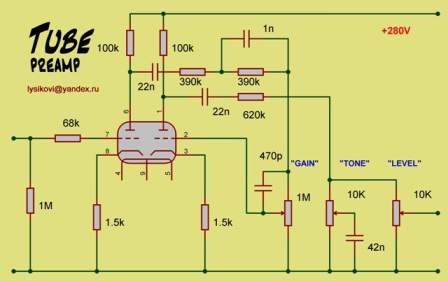

Окончательная схема:


Звуковой сэмпл.
Писал на старенький нетбук Lenovo в микрофонный вход
Первая фраза - чистый звук, вторая - через преамп на максимальном гейне.
 Tube preamp.mp3 (1333.55 КБ - загружено 154 раз.)




В целом мне интересно было сделать звук, как у старых джазовых гитаристов.
Чтобы и "clean" был, но и компрессия  и гармоники тоже присутствовали.
Но как-то не особо получилось...     %(

что-то стрёмно мне. не внушает доверия конструкторские решения

Коррекция АЧХ скорее как у металлистов, а не старых джаззистов. Катодные конденсаторы, помимо усиления, еще увеличивают уровень 2-й гармоники или "теплоты". "Темброблок" логичнее было бы между каскадами также разместить.

kfender,
Я пробовал анодные по 27 кОм, пробовал вообще без катодных резисторов.
Вроде как вообще "теплота"...
 Не понравилось, мути много.  Да и еще : куда не воткнёшь - звук разный.
В чистый транзисторный комбик по другому совсем звучит.
В ламповый пока не пробовал - в другом месте у меня.
Скорее всего буду еще варианты пробовать потом.

Dying Fetus,
 Внутри все жестко держится.  Жесть достаточно упруга, вставляется с трудом. Ничего не вихляется. И не будет.
 Я всегда(!) делаю чрезмерно крепко. Даже если и не надо.
Мысль о том, что что-то может отвалиться и мне снова придется этим заниматься -для меня невыносима!(не шучу)

Сынишка, а я вот не верю в изоленту, всякие болты в виде распорок и элементы,

дык, Сынишка, в мирной жизни - вполне себе электрик по высоким вольтам. как же без изоленты то?

за монтаж не парься, человек знает что делает.

В целом мне интересно было сделать звук, как у старых джазовых гитаристов.
Чтобы и "clean" был, но и компрессия  и гармоники тоже присутствовали.

Для этого нужен не преамп, а полный усилитель, причём на приличной (от 3/4) громкости. В формировании правильного звука также участвуют раскачка динамика + звуковые особенности нашего слуха на больших громкостях.

Сынишка, я бы добавил катодные кондеры и сделал бы межкаскадный или анодный делитель в первом каскад — звук будет поживее. Впрочем, коль коробочка закончена, то вряд ли захочется переделывать)

В эту конструкцию просится 6Н23П-ЕВ (ЕСС88)
