Re: Ламповый преамп для органа.
« Ответ #15 : Июня 20, 2023, 10:06:29 »
Блин, чтож вы цепляетесь так к цвету кондеров ;)

Надо смотреть тип диэлектрика в шитодате.
Если там COG/NP0, Sl, N33, N75 итд, короче класс 1 диэлектрик - смело можно использовать, будь он желтый, зеленый или розовый.


« Последнее редактирование: Июня 20, 2023, 10:17:36 от tube-freak »

Оффлайн FINikk

  • Ветеран форума
  • ******
  • Сообщений: 3155
  • Репутация: +658/-2
  • Санкт-Петербург
Re: Ламповый преамп для органа.
« Ответ #16 : Июня 20, 2023, 10:08:33 »
ну дак которые без имени какая там шитодата

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90014
  • Репутация: +9916/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Ламповый преамп для органа.
« Ответ #17 : Июня 20, 2023, 10:15:41 »
tube-freak, Так в том и смысл, что в 99% случаев синяя NP0. Иногда ярко-желтая попадается. А рыжая X7R и т.п. простенькое. Даже у совсем отбитых китайских контор.

Оффлайн tube-freak

  • Эксперт
  • *****
  • Сообщений: 1060
  • Репутация: +365/-2
  • yo yoda
Re: Ламповый преамп для органа.
« Ответ #18 : Июня 20, 2023, 10:17:43 »
Мурата серии DE11, та самая, "синяя" ;) имеет коэффициенты SL, B, E
Все, че SL - норм.
B, E - фтопку.
там дело даже не с самом коэффициенте.
Просто такой диэлектрик менее долговечен, больше сосет влаги, микрофонит итд.

... и добавил:

Цитата: FINikk от Июня 20, 2023, 10:08:33
ну дак которые без имени какая там шитодата

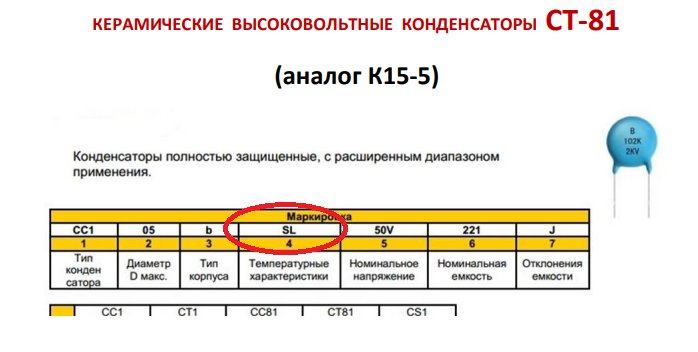

Ну вот тут есть же...  :rolleyes:
« Последнее редактирование: Июня 20, 2023, 10:20:44 от tube-freak »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90014
  • Репутация: +9916/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Ламповый преамп для органа.
« Ответ #19 : Июня 20, 2023, 10:20:47 »
В ламповом это не так и страшно. Тем более влага... ну ну! А микрофон и ТКЕ проверяются довольно легко. И за синей даже самой дешманской проблем не замечено.

Оффлайн tube-freak

  • Эксперт
  • *****
  • Сообщений: 1060
  • Репутация: +365/-2
  • yo yoda
Re: Ламповый преамп для органа.
« Ответ #20 : Июня 20, 2023, 10:35:28 »
Я согласен, что с муратой серии DE проблем не будет. ;)

Я против того, что ВСЕ синии можно брать, а оранжевые и желтые - нельзя. А именно такая мысль приходит.
захожу в Farnell, фильтрую керамику NPO, и почти вся первая страница - желтые и оранжевые, весь кемет, multicomp, AVX и вишай.
Мурата и ТДК да, синие. ;)

A вот "синяя мурата" X7R.
https://www.digikey.de/de/products/detail/murata-electronics/RDER73A471K2M1H03A/4771434

берем? ;)
« Последнее редактирование: Июня 20, 2023, 10:48:36 от tube-freak »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90014
  • Репутация: +9916/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Ламповый преамп для органа.
« Ответ #21 : Июня 20, 2023, 10:49:13 »
tube-freak, Я про желтые писал, чаще всего NP0. И писал про РЫЖИЕ, а не оранжевые. Вот их я не видел с ТКЕ выше X7R. Есть еще редкости из винтажа, но это отдельная тема.

Оффлайн FINikk

  • Ветеран форума
  • ******
  • Сообщений: 3155
  • Репутация: +658/-2
  • Санкт-Петербург
Re: Ламповый преамп для органа.
« Ответ #22 : Июня 20, 2023, 10:59:32 »
вот оч хороший Vishay

https://www.chipdip.ru/product0/8008607070

Оффлайн gretsch6119 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 150
  • Репутация: +38/-0
Re: Ламповый преамп для органа.
« Ответ #23 : Июня 20, 2023, 19:57:26 »
Межкаскадные 22пик или 51пик..  хоть даже 100 пик маловато)) Там одни выс. частоты будут. Очень странная схема.

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 3931
  • Репутация: +647/-7
  • хейтер и пессимист :crazy:
Re: Ламповый преамп для органа.
« Ответ #24 : Июня 20, 2023, 20:18:53 »
gretsch6119, Да выше уже была вами озвучена правильная мысль про ёмкость в фарадах. Реально был такой стандарт годов до 30-х прошлого века. А некоторые очевидно и дольше придерживались тупо по инерции
А пикофарады например назывались микромикрофарадами аж до середины 60-х :)

Оффлайн gretsch6119 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 150
  • Репутация: +38/-0
Re: Ламповый преамп для органа.
« Ответ #25 : Июня 20, 2023, 21:36:50 »
Цитата: Alex_SG от Июня 20, 2023, 20:18:53
gretsch6119, Да выше уже была вами озвучена правильная мысль про ёмкость в фарадах. Реально был такой стандарт годов до 30-х прошлого века. А некоторые очевидно и дольше придерживались тупо по инерции
А пикофарады например назывались микромикрофарадами аж до середины 60-х :)
   Че то я уже  запутался)) Из за этой путаницы проект завис)))

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8049
  • Репутация: +2370/-17
  • Atypique
Re: Ламповый преамп для органа.
« Ответ #26 : Июня 21, 2023, 01:39:26 »
Насчёт оргАна надо бы у этого чувака проконсультироваться ;):


https://www.youtube.com/watch?v=uz7nDRz31Ik

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 3931
  • Репутация: +647/-7
  • хейтер и пессимист :crazy:
Re: Ламповый преамп для органа.
« Ответ #27 : Июня 21, 2023, 02:55:04 »
Цитата: gretsch6119 от Июня 20, 2023, 21:36:50
   Че то я уже  запутался)) Из за этой путаницы проект завис)))
А что путаться то?
Здравый смысл подсказывает, что межкаскадная ёмкость не может быть равна 51 пик, но может быть равна 51 микрофарад.
Я уже сказал, вернее подтвердил вашу же мысль, что запись делалась в фарадах.
ставим 51 (47) мкФ и не парим себе моск :)

Оффлайн tube-freak

  • Эксперт
  • *****
  • Сообщений: 1060
  • Репутация: +365/-2
  • yo yoda
Re: Ламповый преамп для органа.
« Ответ #28 : Июня 21, 2023, 07:31:08 »
А что делать с шунтами поверх мегаОмов, которые так же обозначены, тоже электролиты на микроФарады пихать?
:)

Нужно найти такую теорию, по которой там везде наноФарады выйдут :)

Оффлайн gretsch6119 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 150
  • Репутация: +38/-0
Re: Ламповый преамп для органа.
« Ответ #29 : Июня 21, 2023, 08:35:50 »

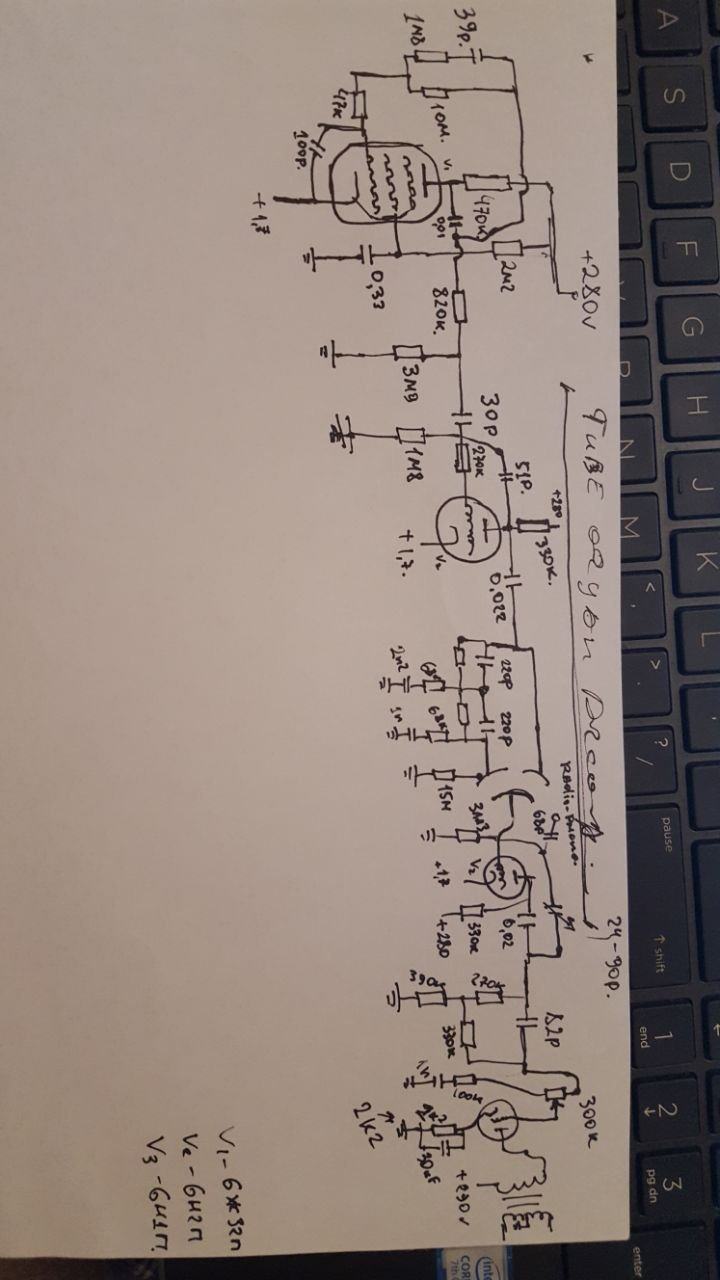

Так на быструю руку набросил схемку на бумаге с более понятнымы номиналами.
