1) Помните, что перегрузочная способность по входу у осциллографа невелика, и чтобы не убить его огромными ламповыми сигналами, подключайтесь к ним через щуп-делитель 1:10.

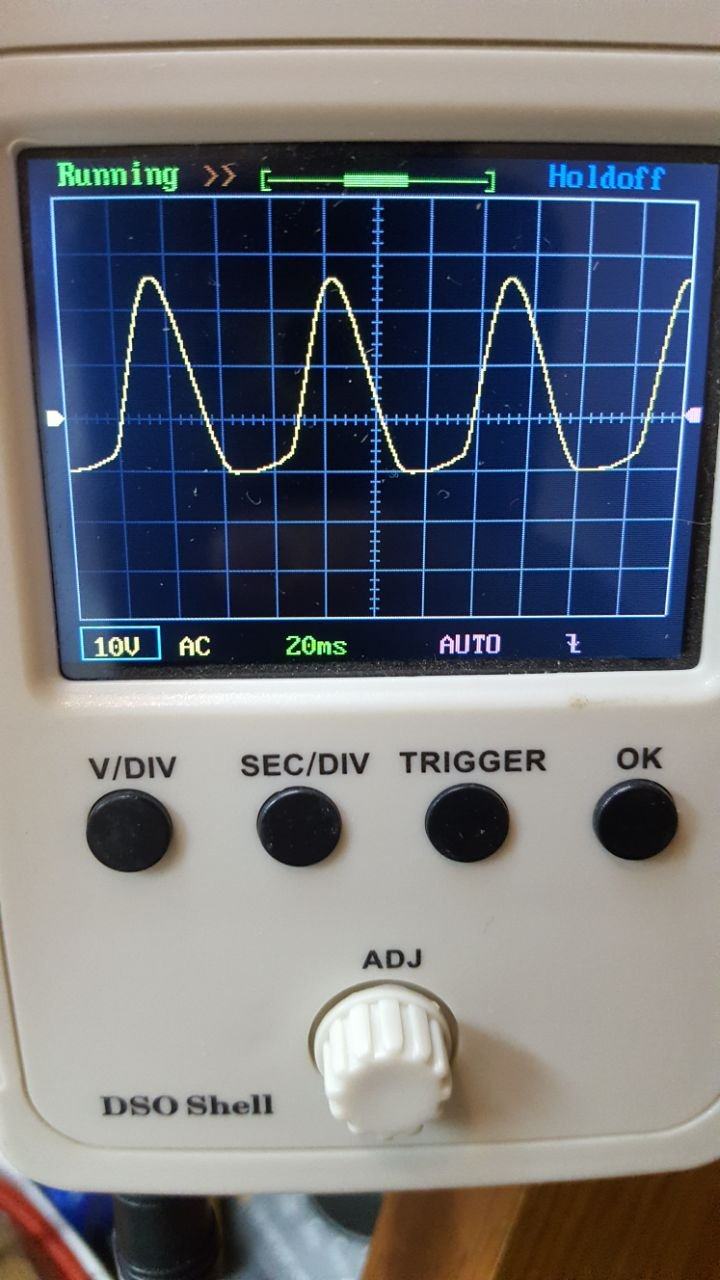

2) Здесь на экран не выведены текущие измерения (эту функцию непременно надо активировать!), но очевидно, что сигнал имеет частоту примерно 15 Гц, это практически инфразвук и он нам малополезен.

Установите сигнал с генератора на частоту 1 кГц и уменьшайте его уровень до тех пор, пока на осциллографе не получится неискажённый синус, а затем посмотрите и зафиксируйте, что получается на 100 Гц, а потом на 10 кГц.
Если на 10 кГц сигнал будет искажён, уменьшайте входной до тех пор, пока на выходе не получится синус и повторите измерения на 1 кГц и 100 Гц.
Это позволит примерно оценить АЧХ усилителя.

1) Помните, что перегрузочная способность по входу у осциллографа невелика, и чтобы не убить его огромными ламповыми сигналами, подключайтесь к ним через щуп-делитель 1:10.

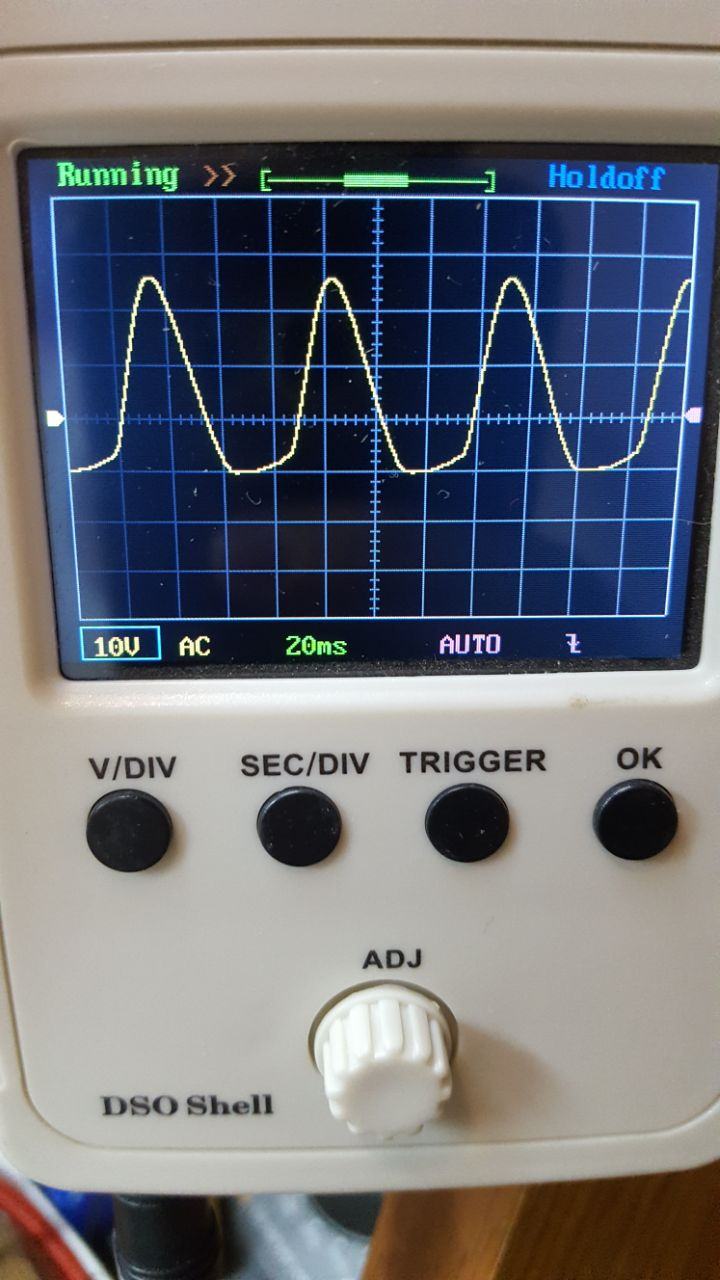

2) Здесь на экран не выведены текущие измерения (эту функцию непременно надо активировать!), но очевидно, что сигнал имеет частоту примерно 15 Гц, это практически инфразвук и он нам малополезен.

Установите сигнал с генератора на частоту 1 кГц и уменьшайте его уровень до тех пор, пока на осциллографе не получится неискажённый синус, а затем посмотрите и зафиксируйте, что получается на 100 Гц, а потом на 10 кГц.
Если на 10 кГц сигнал будет искажён, уменьшайте входной до тех пор, пока на выходе не получится синус и повторите измерения на 1 кГц и 100 Гц.
Это позволит примерно оценить АЧХ усилителя.
