Уважаемый kynep.
А чем Вас так не устроили мои вопросы?
Во-первых, я не претендую на роль ГУРУ электроники, и в самом начале я написал, что я новичок.
Во-вторых, посмотрите как называется тема.
В-третьих, вопрос был адресован не Вам.
В-четвёртых, Вы таким образом решили утвердиться? Для этого найдите другое место и другой объект для утверждения.

Глупо выглядят Ваши комментарии. Для осбо продвинутых в электронике есть другте темы и сайты.

Просто, хорошо воспитанному человеку должны быть свойственны такие качества как вежливость, и терпимость к ошибкам других, а никак не насмешка. А Вы ведёте себя так, как будто-бы Вы всё знаете и умеете, и наверное родились с паяльником в руке. Наверника найдётся множество людей, которые смогут смеяться и над Вашими познаниями, но они не делают этого всилу своей воспитанности!!!!!!

спаял это чудо ламповое, а не фурычит:(
приходит из умножителя 138В, накал - ~13,7В
Напряжения на лампе:
1-2=90В
1-3=122В
6-8=114В
7-6=80В
В динамике еле слышен звук, точнее шум, типа фона, очень слабо, исчезает, если крутить ручки. Лампа светится слабо, зато греется нехило - пока замерял напряжения, нагрелась, что даже внизу за колбу стрёмно брать
Делал по схеме:
http://www.sugardas.lt/~igoramps/tomato_preamp_rus.htm
печатку делал сам, теперь понял - зря. Гляньте пожалста, что у меня не правильно? Может лампа не фурычит? она бушная, как проверить - хз

icetee, не.. ну ваще жесть...

+120, а через 1 см, Вход усилителя..

Афтор, для начала читаем т/б, затем выкидывай свою печать, и читай тему занова. Затем загляни на ГТлаб, проштудируй раздел для Чайников, посмотри фотки усилителей. И лишь после этого, когда точно будешь знать что и зачем ты хочешь сделать. А главное хотя бы примерно иметь представление о монтаже ламповых конструкций - берись за дело. Предварительно все нарисовав на бумаге.

А это выкини. Пока не убило.

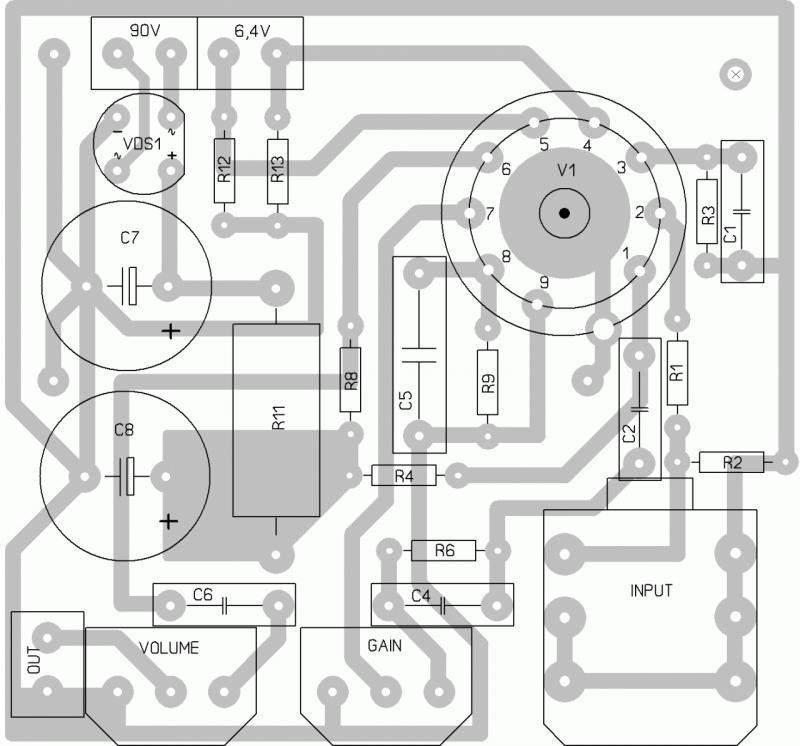

icetee, я собирал свой Томато по той-же схеме, всё работает. Печатку делал по рисунку

У меня есс83. На ней 9я нога как и на 12ах7 - не подключена?

Если накал 12в, тогда не подключай 9-ю ногу.
P.S. http://guitarplayer.ru/index.php?topic=121255.msg3947436#msg3947436

... и добавил:

чтото меня терзают смутные сомнения...
как эта печатко может быть сделанна по этой схеме

Печатка эта не для умножителя. Переменка подается, потом стоит диодный мост, емкости и т д.
