Спросите здесь http://rt20.mybb2.ru/ или здесь http://rt22.ru/ , что за аппарат. Может, и схема найдётся.
Интересный сайт, голова кругом от информации.
... и добавил:собрать то можно много что даже на этом шасси (если трансформаторы нормальные). но переделывать придется все внутренности, так что если сам не шаришь - лучше сдай кому-нибудь

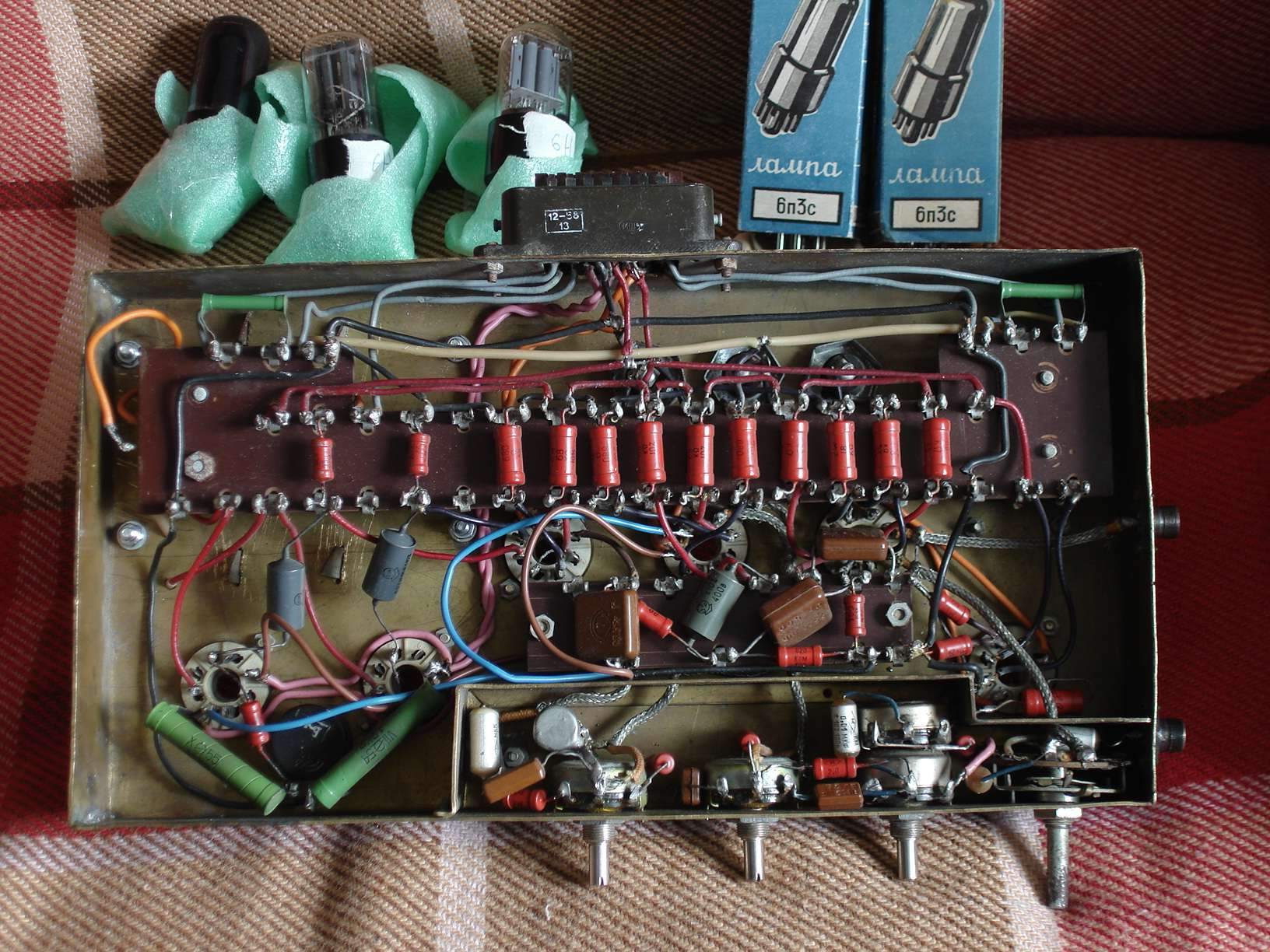

Эти трансы если рабочие, то силовой транс все равное еще нужен. Выходной транс на входе имеет три провода - это двухтакт на 6п3с, как и сказал АЗГ, а на выходе два провода - оранжевые, значит только на одно сопротивление динамика. А млт-резисторы на плате вообще что ли хлам полный, под замену?

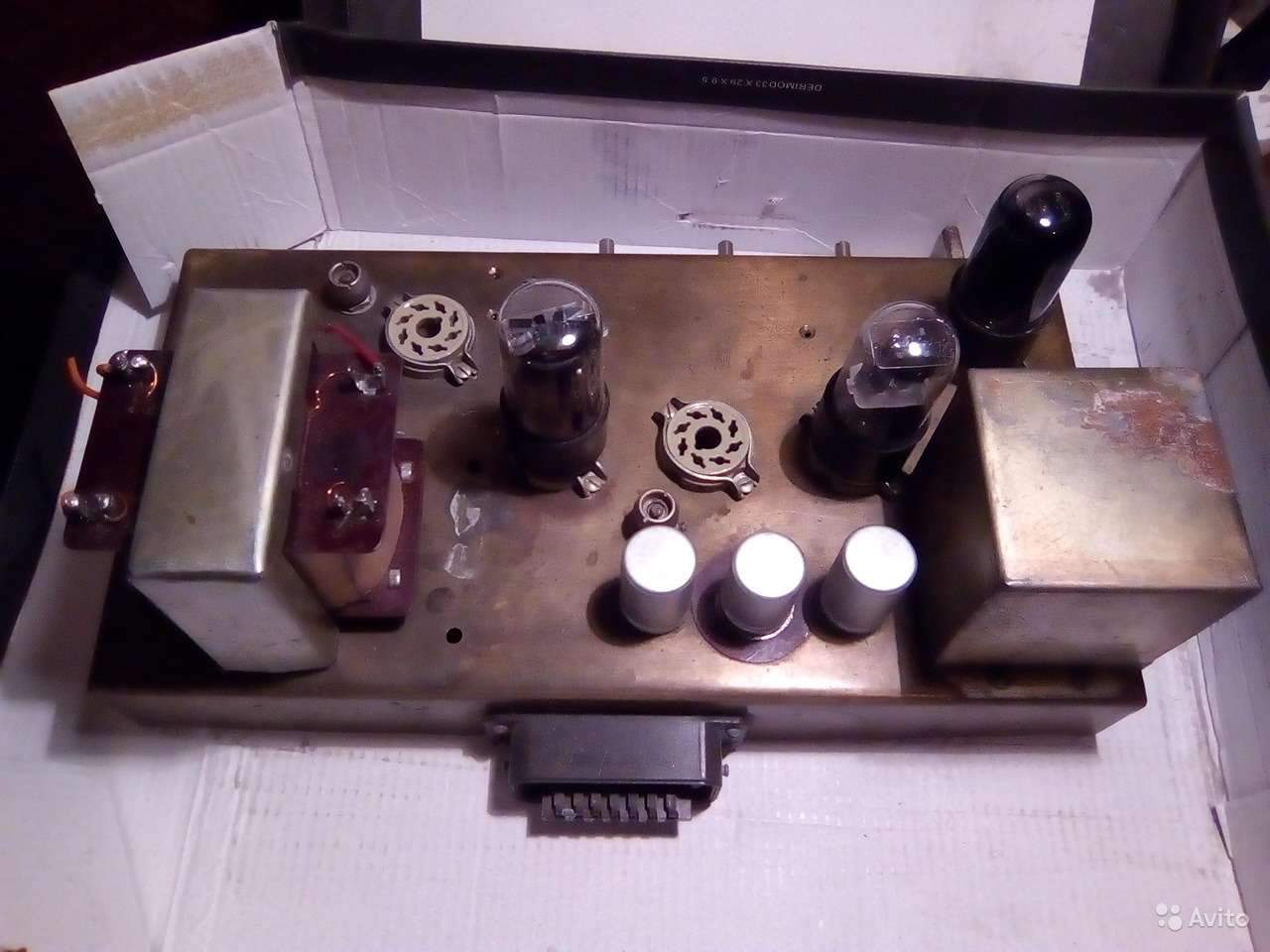

... и добавил:Слева однотакт на 6П6С, справа двухтакт на 6П3С. Что-то знакомое, но вспомнить не могу.
Правильно говорят - ценность только в части комплектации. На однотакте собрать Чамп. Двухтакт с окталами - чистый фендер-стайл шикарный получится!
То есть это два усилителя в одном корпусе. Сперва думал, что вместо 6п6с должен быть кенотрон, просто вдруг ошиблись кто. Оказывается нет
Вот этот переключатель как "фендерах" (где первое входное гнездо RCA), он имеет ограничение только на два положения: 1) сигнал идет через 2 конденсатора БМ 0,01мФ 100В (1958 года) и дальше на темброблок и лампу 6Н8С, 2) через 1 конденсатор БМ 0,01мФ 100В и также как в первом случае.
... и добавил: Сегодня вечером сниму кожух с трансформатора, может это выходник для однотакта 6П6С.
