Доброго времени суток. Нужна помощь опытных сборщиков. Хочу собрать себе ламповый унч, для домашнего использования (аки игра на гитаре) . Помогите пожалуйста,  подобрать схему простейшего лампового унч, так сказать для первой пробной сборки.

Но все же, мы люди простые , кинули в пруд выплыли, значит научился плавать, не выплыли, вытащат закинут еще раз.
Да и тем более, в моем городе проще достать паленый ствол, чем ламповую радиолу.

Самое простое и подробно разжеванное подетально - AX84 P1.
http://ax84.rru.com/p1.html
Сам собирал в качестве первого усилителя, опыта сборки высоковольтных конструкций не было вообще и все получилось с первого раза без проблем.

Почитай для начала

https://vt-tech.eu/articles/guitar-sound/132-own-guitar-amp.html

http://cxem.net/sound/amps/amp197.php

ну формально все равно унч. потому что не увч же

теоретические основы для ТСа
http://www.sugardas.lt/~igoramps/article58/tube_preamp_circuity.pdf

более продвинутый уровень http://rgho.st/7fDVHz68y

многие тонкости процесса описаны в этой теме https://guitarplayer.ru/index.php?topic=104468.0
рекомендую начать как раз либо с чампа либо с ах84 вышеупомянутого

на практике основные проблемы - достать подходящие трансформаторы и запилить хорошее шасси.
трансформаторы можно либо купить (что довольно дорого)
либо найти по авито и барахолкам подходящие ТАН и ТВ3 (что довольно трудно)

Спасибо

... и добавил:
А есть какая-то литература конкретно по устройству и проектировке ламповых унч, можете что-то посоветовать?

Конкретно по устройству - надо пройти по ссылке и почитать, поразглядывать схему, понять где какой элемент обозначен, сделать плату (хоть на турретах, хоть печатную сделать, хоть р2р), добыть детали с учетом рекомендаций по схеме и, сообразно руководству по сборке,
 собрать усилок. Если тупо следовать инструкциям не отклоняясь от них и не импровизируя, то все должно заработать с первого раза, как получилось когда-то у меня.
Схема там простая: два каскада усиления на триодах типа 12ах7 (6н2п), темброблок и однотактный усилитель мощности на пентоде el84 (6п14п). Никакой сложной настройки усилитель не требует, кроме проверки контрольных точек по карте напряжений (см. схему)
По лампам: если будешь использовать 6н2п, то учти, что у нее 6-вольтовый накал, а у 12ах7 - 12-вольтовый. Лампы мощника суть прямые аналоги, замена не требует корректировки схемы.
Обрати внимание на вольтаж конденсаторов и их тип (см. примечания к схеме в самой схеме). В фильтрах блока питания и в катодах - электролиты соответствующей емкости и напряжения (в фильтрах не менее 350-400 вольт в зависимости от выходного напряжения силового тр-ра помноженного на 1.41, то есть напряжения после выпрямительных диодов,, в катодах достаточно низковольтных, не более 16-25 вольт) В катоде первого каскада, емнип, стоит пленочный кондер на 680 нф, см. схему.
В общем, все просто: сначала продумываешь ход сборки (семь раз отмерь, один - отрежь), готовишь все компоненты, делаешь плату, рассверливаешь шасси и собираешь. Если ничего не перепутаешь, то обрадуешься. И помни, что при неосторожной работе, пожно получить как минимум болезненный разряд, а максимум - отправиться в чертоги Крома для бесед о секрете стали.
Теории тебе накидали, информации полно в сети.

Конкретно по устройству - надо пройти по ссылке и почитать, поразглядывать схему, понять где какой элемент обозначен, сделать плату (хоть на турретах, хоть печатную сделать, хоть р2р), добыть детали с учетом рекомендаций по схеме и, сообразно руководству по сборке,
 собрать усилок. Если тупо следовать инструкциям не отклоняясь от них и не импровизируя, то все должно заработать с первого раза, как получилось когда-то у меня.
Схема там простая: два каскада усиления на триодах типа 12ах7 (6н2п), темброблок и однотактный усилитель мощности на пентоде el84 (6п14п). Никакой сложной настройки усилитель не требует, кроме проверки контрольных точек по карте напряжений (см. схему)
По лампам: если будешь использовать 6н2п, то учти, что у нее 6-вольтовый накал, а у 12ах7 - 12-вольтовый. Лампы мощника суть прямые аналоги, замена не требует корректировки схемы.
Обрати внимание на вольтаж конденсаторов и их тип (см. примечания к схеме в самой схеме). В фильтрах блока питания и в катодах - электролиты соответствующей емкости и напряжения (в фильтрах не менее 350-400 вольт в зависимости от выходного напряжения силового тр-ра помноженного на 1.41, то есть напряжения после выпрямительных диодов,, в катодах достаточно низковольтных, не более 16-25 вольт) В катоде первого каскада, емнип, стоит пленочный кондер на 680 нф, см. схему.
В общем, все просто: сначала продумываешь ход сборки (семь раз отмерь, один - отрежь), готовишь все компоненты, делаешь плату, рассверливаешь шасси и собираешь. Если ничего не перепутаешь, то обрадуешься. И помни, что при неосторожной работе, пожно получить как минимум болезненный разряд, а максимум - отправиться в чертоги Крома для бесед о секрете стали.
Теории тебе накидали, информации полно в сети.

Ну вот для этого хотя бы. Как бы паяльник я в руках держать умею, примочки собирал. А вот конкретно в устройстве ламповых унч не понимаю ничего. Как минимум ты написал про аналог 12ах7 - 6н2п, хотя не совсем понятно как это работает, так как у 6н2п напряжение накала 6.3в, а у 12ах7 1.2в. Ну или почему в диодной развязке на схеме два диода , а в остальных схемах диодов 4(насколько я помню, это называеться гальваническая развязка).

Ни в коем случае  не хочу никого обидеть, но с инструкцией это больше похоже на сборку мебели из икей, а хотелось бы подойти к делу с пониманием процесса.
Тут скорее просто не совсем был понятен мой вопрос , но спасибо за развернутые ответы, очень вам благодарен всем , вы мне очень помогли.

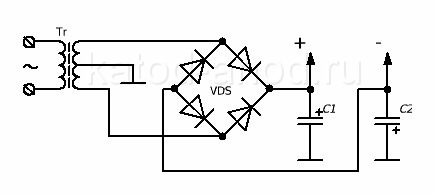

Насчет диодов - читай про выпрямители, гугл велик езмь, многое ведает. С двумя диодами, в зависимости от включения можно получить двухполупериодный выпрямитель (в р1 как раз такой), либо удвоитель напряжения, из которого можно получить удвоенное напряжение, либо два плеча - отрицательное и положительное напряжения (не твой случай, не забивай пока голову); с четырьмя диодами у тебя мост, средняя точка ему не нужна. Характеристики у выпрямителей отличаются, но не принципиально в твоем случае: если транс позволяет, то лепи двухполупериодный, если нет, то мост, главное, чтобы напряжение примерно соответствовало тому, что на схеме, расхождение в 10-20% на работоспособность не влияют.

Что касается напряжения накала, то 6н2п отличается от двенашки не только самим напряжением, но и наличием экрана на 9 ноге, который цепляется на землю. У двенашки такого экрана нет, но 9 нога играет роль средней точки. Т.е., подключая 6-вольтовую накальную обмотку к 12ах7 ты одним проводом соединяешь 4 и 5 ноги, а другой идет на 9 ногу. В случае с 6н2п и 6-вольтовой обмоткой, к 4 и 5 ногам идет свой отдельный провод, а 9 нога кидается отдельным проводом на землю.
Принцип работы усилительного каскада на лампе разбирается в любом учебнике по радиотехнике, а также полно информации в интернете. Антон Немчинов на старом ГТлабе написал в свое время хорошую и очень доходчивую статью «Схемотехника ламповых гитарных преампов» в двух частях, где подробно разобрал работу каскадов предварительного усиления и разжевал как работает и почему находится именно в этом месте схемы тот или иной элемент. Советую поискать статью и старые учебники.
Upd: http://www.sugardas.lt/~igoramps/article58.htm
