Re: ЛУТ от А до Я
« Ответ #165 : Ноября 28, 2016, 00:21:13 »
Цитата: Dying Fetus от Ноября 28, 2016, 00:15:51
советские ножницы по металлу.
и что, он не гнётся при резке, как жесть, например?

Оффлайн Santjago

  • Живу на форуме
  • *******
  • Сообщений: 13478
  • Репутация: +1029/-40
  • Hard As A Rock
Re: ЛУТ от А до Я
« Ответ #166 : Ноября 28, 2016, 00:45:58 »
Малярным ножом несколько раз с обеих сторон пройтись под металлическую линейку, и текстолит легко отламывается. Без деформаций, с ровным краем.

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: ЛУТ от А до Я
« Ответ #167 : Ноября 28, 2016, 07:56:57 »
А я электролобзиком пилю, ну и потом шкуркой на брусочке торцы выглаживаю до блеска  ;). Люблю, когда ровно и красиво, и в руках держать приятно.
А ножницами, там по краю такая жoпа получается, что ее потом никаким напильником не выведешь.

Онлайн u-mix

  • Эксперт
  • *****
  • Сообщений: 2908
  • Репутация: +5070/-546
Re: ЛУТ от А до Я
« Ответ #168 : Ноября 28, 2016, 10:18:33 »
...мелкой болгаркой с 1мм диском...никакой дополнительной обработки не надо

Оффлайн bulgarov78

  • Новичок
  • *
  • Сообщений: 16
  • Репутация: +4/-0
Re: ЛУТ от А до Я
« Ответ #169 : Ноября 28, 2016, 12:23:33 »
Принтер самсунг ML-1640, стартовый картридж, покупался для ЛУТ.
Закончился родной тонер, заправил в фирме... тонер не прилипает к фольге.
Заправил в другой фирме, предупредив их, что нужен именно оригинальный тонер... не липнет!
Последнюю заправку с профилактикой картриджа делал друг устроившийся в такую фирму. Заменил фотовал, почистил картридж, заправил лучшим тонером который был в наличии на фирме... НЕ ЛИПНЕТ!!!
В общем итог... с последней заправкой тонер кое как переносится с помощью китайской термотрансферной бумаги. Места со сплошной заливкой частично отслаиваются, приходится подправлять маркером.
Вот такой вот ЛУТ... :pozor:

Оффлайн Mepk

  • Эксперт
  • *****
  • Сообщений: 1851
  • Репутация: +115/-1
  • Еще один соберу - и всё...
    • Мой блог
Re: ЛУТ от А до Я
« Ответ #170 : Ноября 28, 2016, 13:54:06 »
Цитата: bulgarov78 от Ноября 28, 2016, 12:23:33
Принтер самсунг ML-1640, стартовый картридж, покупался для ЛУТ.
Закончился родной тонер, заправил в фирме... тонер не прилипает к фольге.
Заправил в другой фирме, предупредив их, что нужен именно оригинальный тонер... не липнет!
Последнюю заправку с профилактикой картриджа делал друг устроившийся в такую фирму. Заменил фотовал, почистил картридж, заправил лучшим тонером который был в наличии на фирме... НЕ ЛИПНЕТ!!!
В общем итог... с последней заправкой тонер кое как переносится с помощью китайской термотрансферной бумаги. Места со сплошной заливкой частично отслаиваются, приходится подправлять маркером.
Вот такой вот ЛУТ... :pozor:
У самсунгов (и xerox, с которых они содраны) всегда сильно падает качество печати после заправки. Ну и оригинального тонера, кроме как высыпать из фирменных картриджей, не найти.

Оффлайн niz

  • Эксперт
  • *****
  • Сообщений: 1252
  • Репутация: +32/-0
  • верните мне 1957
Re: ЛУТ от А до Я
« Ответ #171 : Ноября 28, 2016, 17:34:53 »

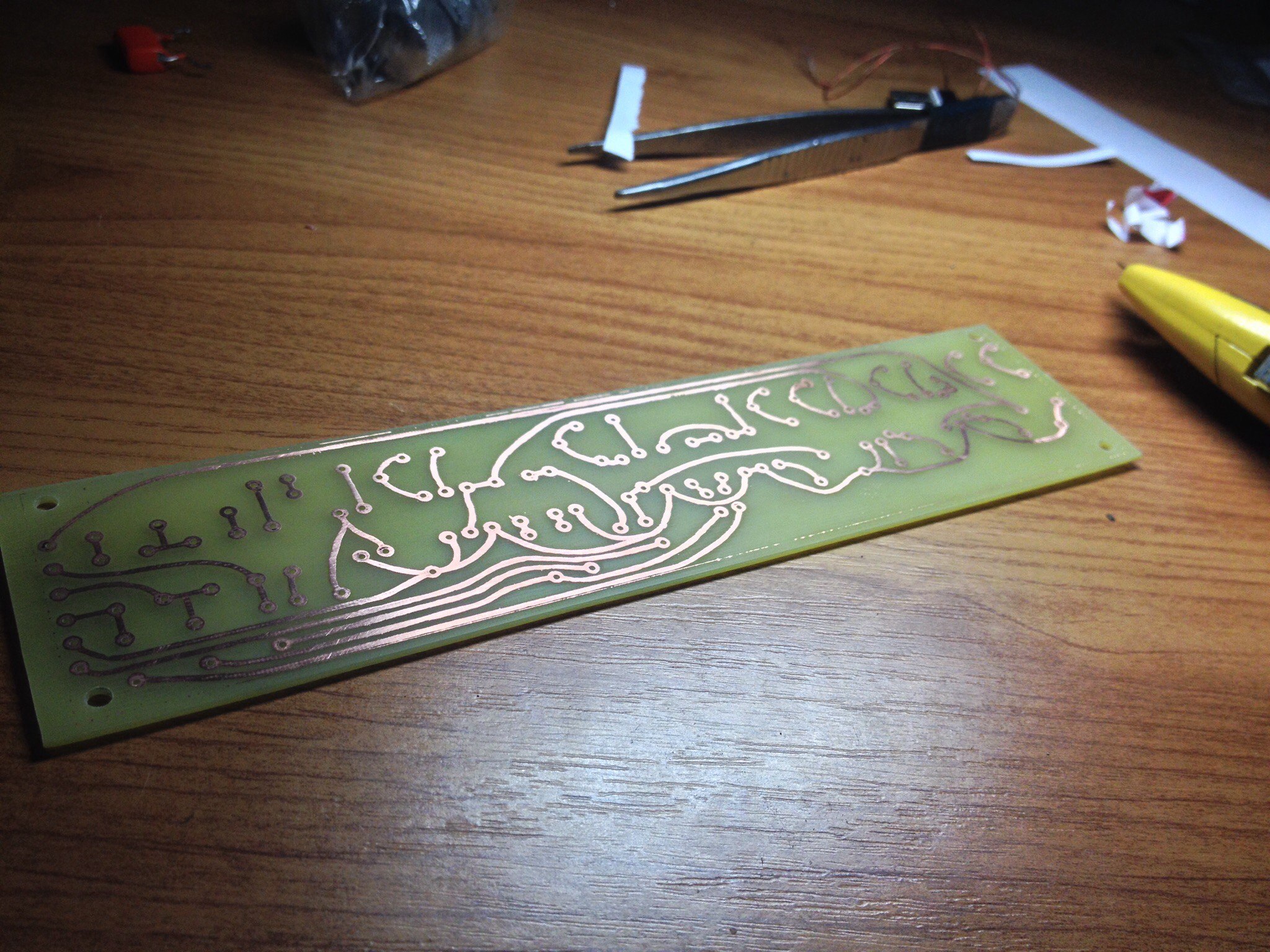

лобзиком и доводка на шлиф бумаге

... и добавил:


 уже подташнивает от такого текстолита, хочу другой, другого цвета, где взять?
коричневый как гетинакс хочу
прям очень
но не нравится отваливающиеся дорожки да и хрен его найдёшь в продаже
« Последнее редактирование: Ноября 28, 2016, 17:47:09 от niz »

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: ЛУТ от А до Я
« Ответ #172 : Ноября 28, 2016, 20:04:11 »
niz, я вот чтото даже представить затрудняюсь, в какой программе ты такие витиеватые дорожки вырисовываешь?  :D Я так в свое время без всяких лутов рейсфедером рисовал.  8)

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
  • Репутация: +271/-5
Re: ЛУТ от А до Я
« Ответ #173 : Ноября 28, 2016, 21:41:06 »
Я тоже сразу про рейсфедер и нитрокраску подумал) Примерно так и выходит.

Оффлайн niz

  • Эксперт
  • *****
  • Сообщений: 1252
  • Репутация: +32/-0
  • верните мне 1957
Re: ЛУТ от А до Я
« Ответ #174 : Ноября 28, 2016, 22:06:49 »

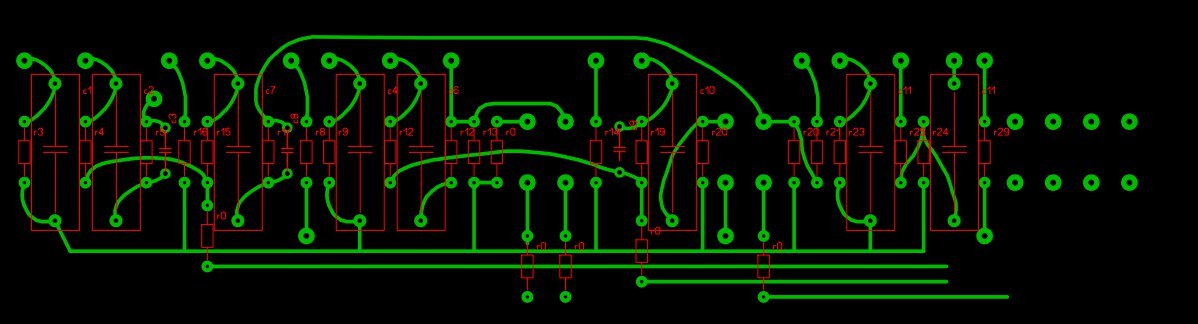

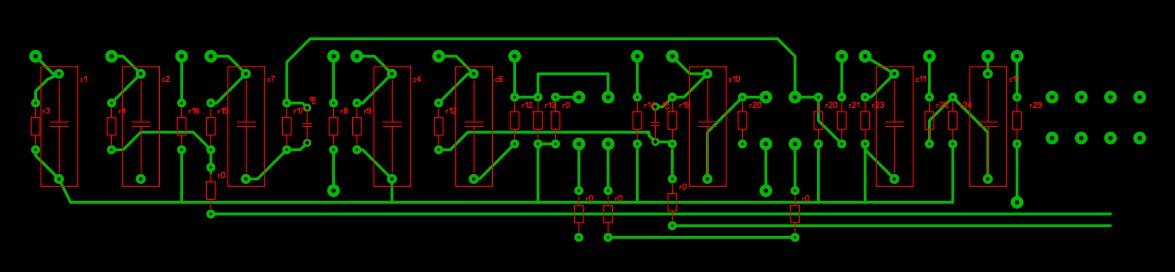

alkuz, спринт :hmmm:
можно и лучше, но мне ленька.
https://drive.google.com/file/d/0B_sZtLlBnB3FSm5kSE5abU1tdG8/view?usp=sharing

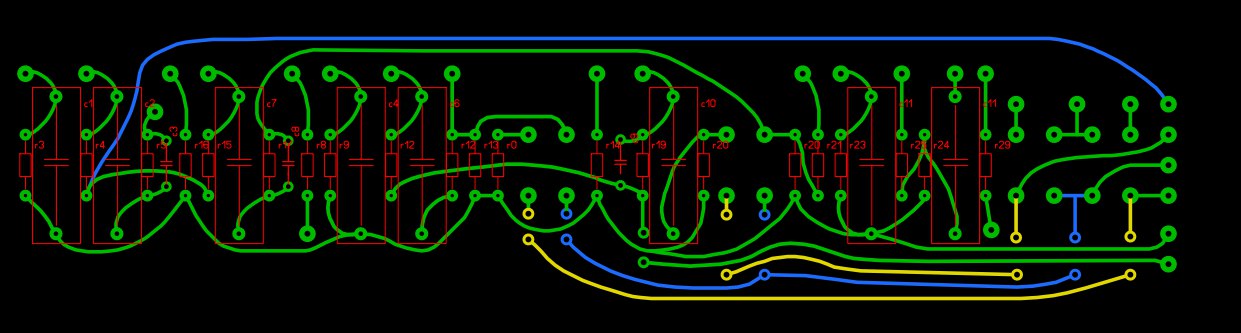

сло преамп, если что, нумерация элементов соответсвует слоклоновской схеме
единсвтенное что под оптопары надо по длине больше сделать пятаки, ибо ножки в притирочку встали. не сильно красиво. опять же, можно лучше

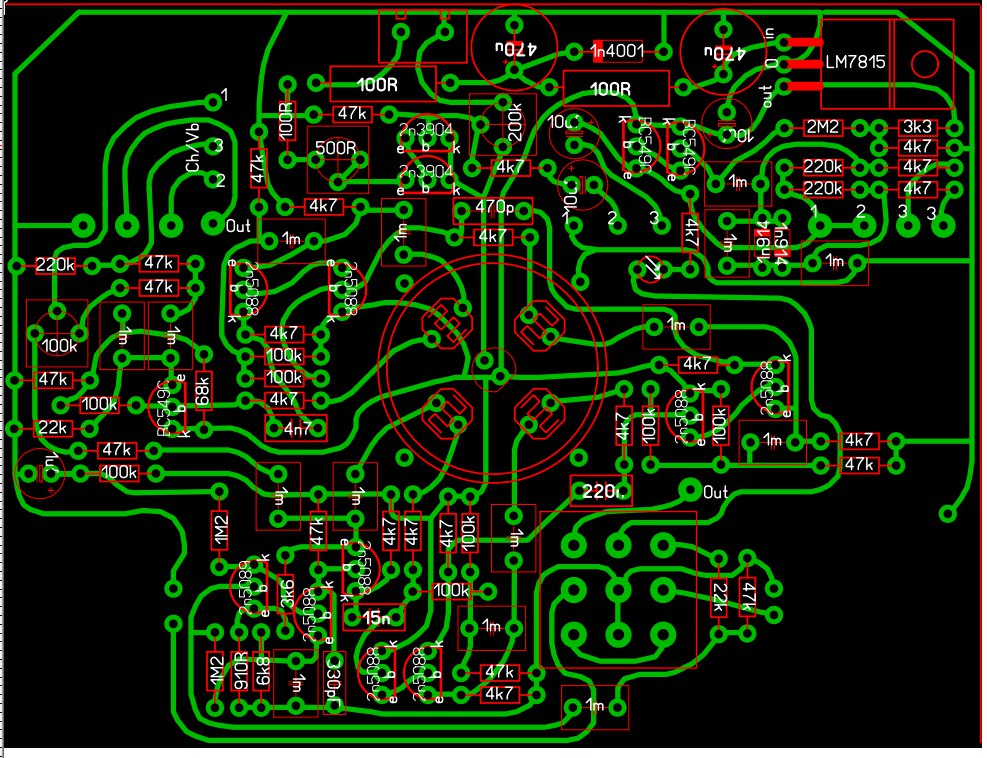

и юнивайб на пример.
« Последнее редактирование: Ноября 28, 2016, 22:09:57 от niz »

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: ЛУТ от А до Я
« Ответ #175 : Ноября 28, 2016, 22:39:01 »
niz, т.е. ты сознательно делаешь эти кривульки и крокозябры из нормальных дорожек???  :pozor:
Или в твоем понимании это придает плате "налет винтажности"?  :D

Оффлайн Santjago

  • Живу на форуме
  • *******
  • Сообщений: 13478
  • Репутация: +1029/-40
  • Hard As A Rock
Re: ЛУТ от А до Я
« Ответ #176 : Ноября 28, 2016, 22:43:55 »
Вот мне тоже интересно. Это ж сколько узлов создать нужно.
Но, насчёт винтажности, таки да. Правдоподобно. Прям как БМТ с рейсфедером долгими зимними вечерами под лампочкой Ильича.

Оффлайн niz

  • Эксперт
  • *****
  • Сообщений: 1252
  • Репутация: +32/-0
  • верните мне 1957
Re: ЛУТ от А до Я
« Ответ #177 : Ноября 28, 2016, 22:46:49 »
ну нравится мне, чё пристали :hmmm:
есть TopoR, но мне не нравится САПР целиком и полностью, так что ну не :hmmm:

... и добавил:

и да, кривульки вполне позволяют красивенько сделать плату более компактную, к примеру развод для оптопар нужно было делать либо пилоподобный, либо плату делать шире, а смысл делать и то и другое, если можно сделать так :hmmm:
пару часиков работы и готово


« Последнее редактирование: Ноября 28, 2016, 22:49:14 от niz »

Оффлайн Santjago

  • Живу на форуме
  • *******
  • Сообщений: 13478
  • Репутация: +1029/-40
  • Hard As A Rock
Re: ЛУТ от А до Я
« Ответ #178 : Ноября 28, 2016, 22:49:50 »
niz, не сочти за стёб в твой огород. В твоём исполнении это действительно выглядит достойно и винтажно :good:

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
  • Репутация: +271/-5
Re: ЛУТ от А до Я
« Ответ #179 : Ноября 28, 2016, 22:55:28 »
Эххх.  А я уже голову ломаю, куда рейсфедер засунул... Надо возобновить технологию. Платы без мелких элементов куда быстрее рейсфедером, чем ЛУТом, делаются. А всякие маршеслошные печатки - вообще то что надо)))
