Тоже за то, что гитарки бы погромче. А так - очень даже душевно!
А минусовочка готовая была? Если да - где брал, если не секрет?

manul,
Вот это да - просто пособие для начинающего! Очень познавательно, спасибо большое!

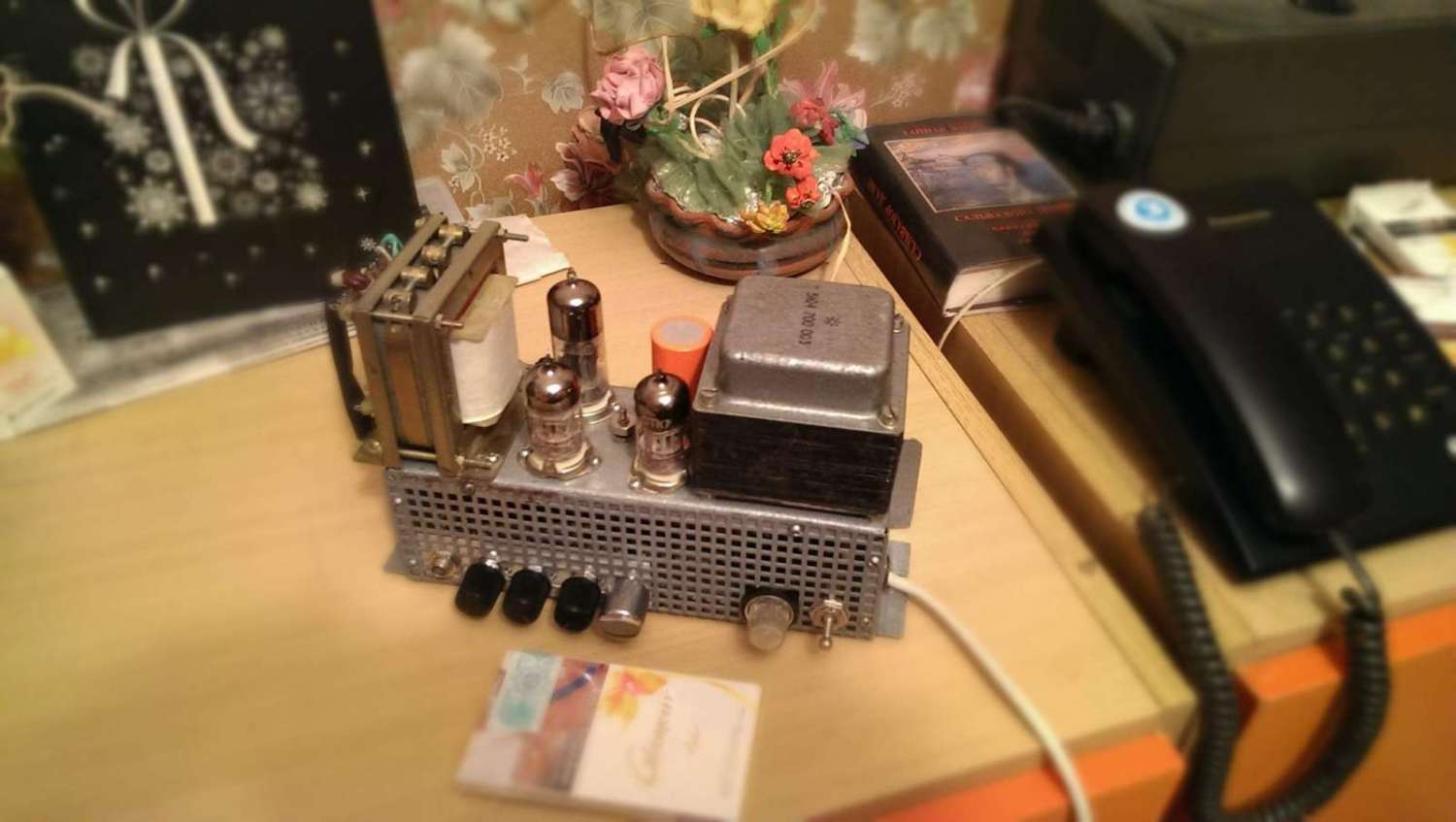

Было б это чудо на нормально шасси, выглядело бы совсем по другому.
Но все равно тебе +

... и добавил:

Как звучит то?

Мяталист, "на нормальном шасси, на нормальном шасси", все фирмУ нашим людям подавай!

Crimson, а монтаж покажешь?

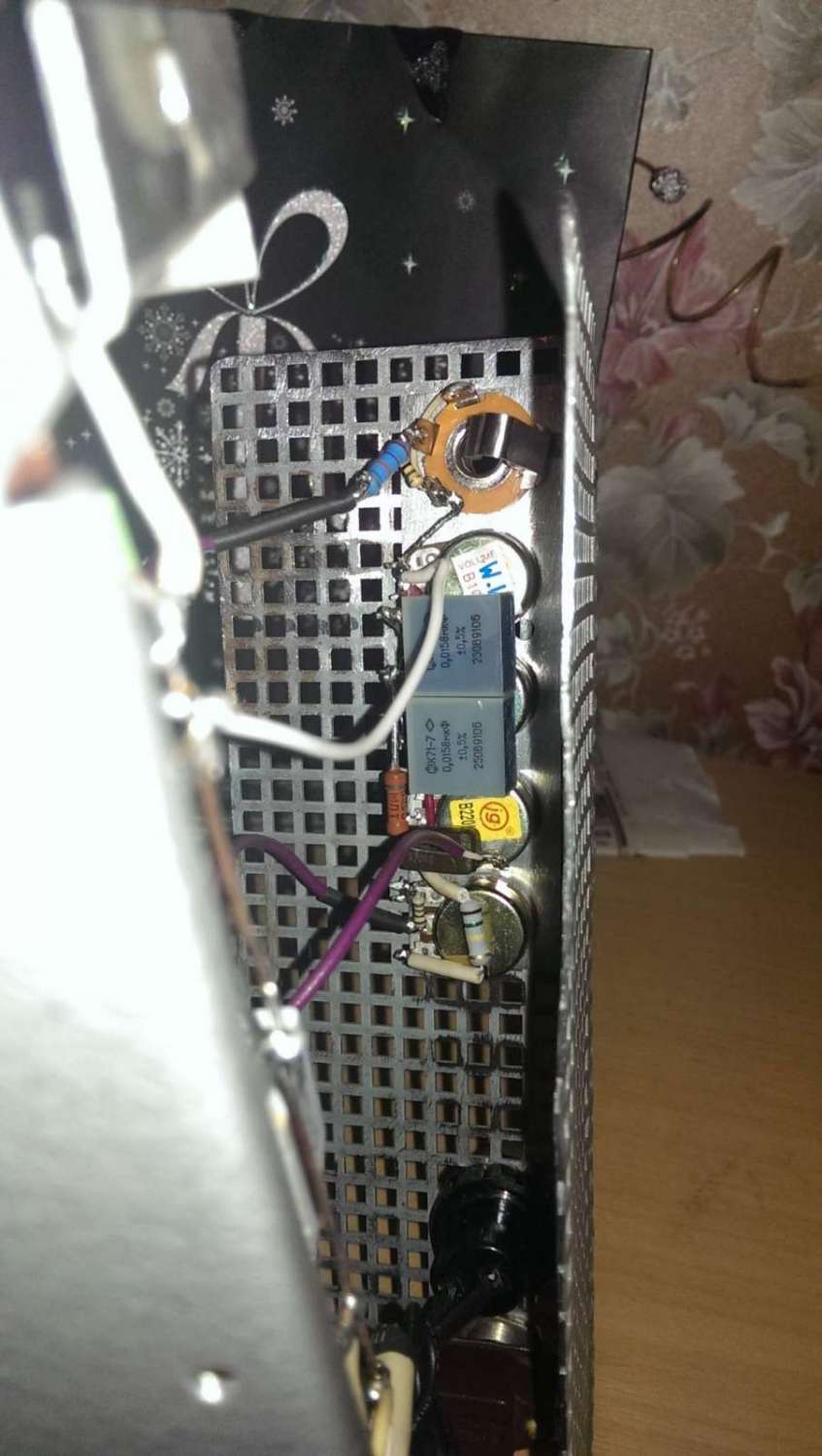

Монтаж:

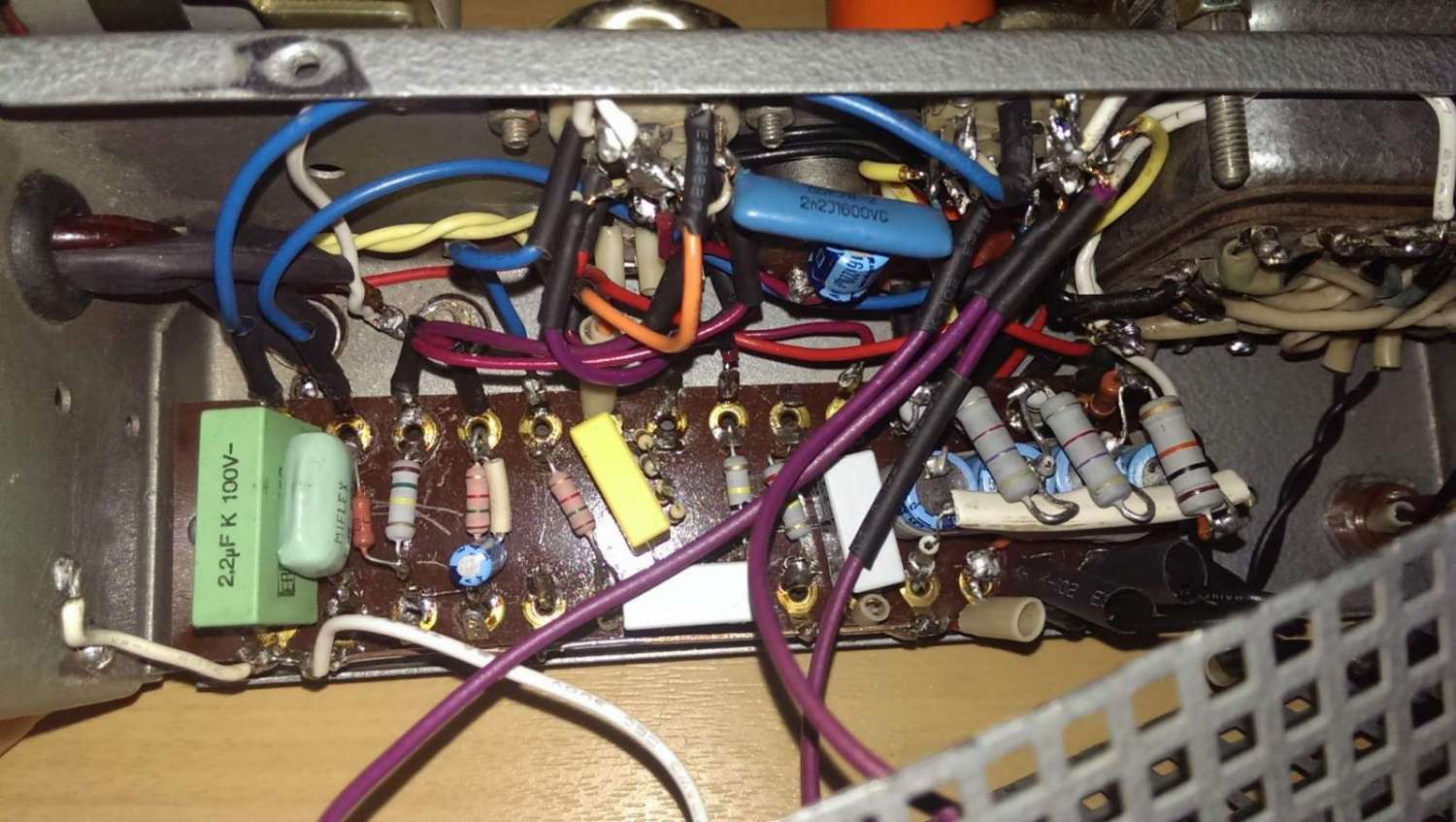

Почти все собрано на одной планке.

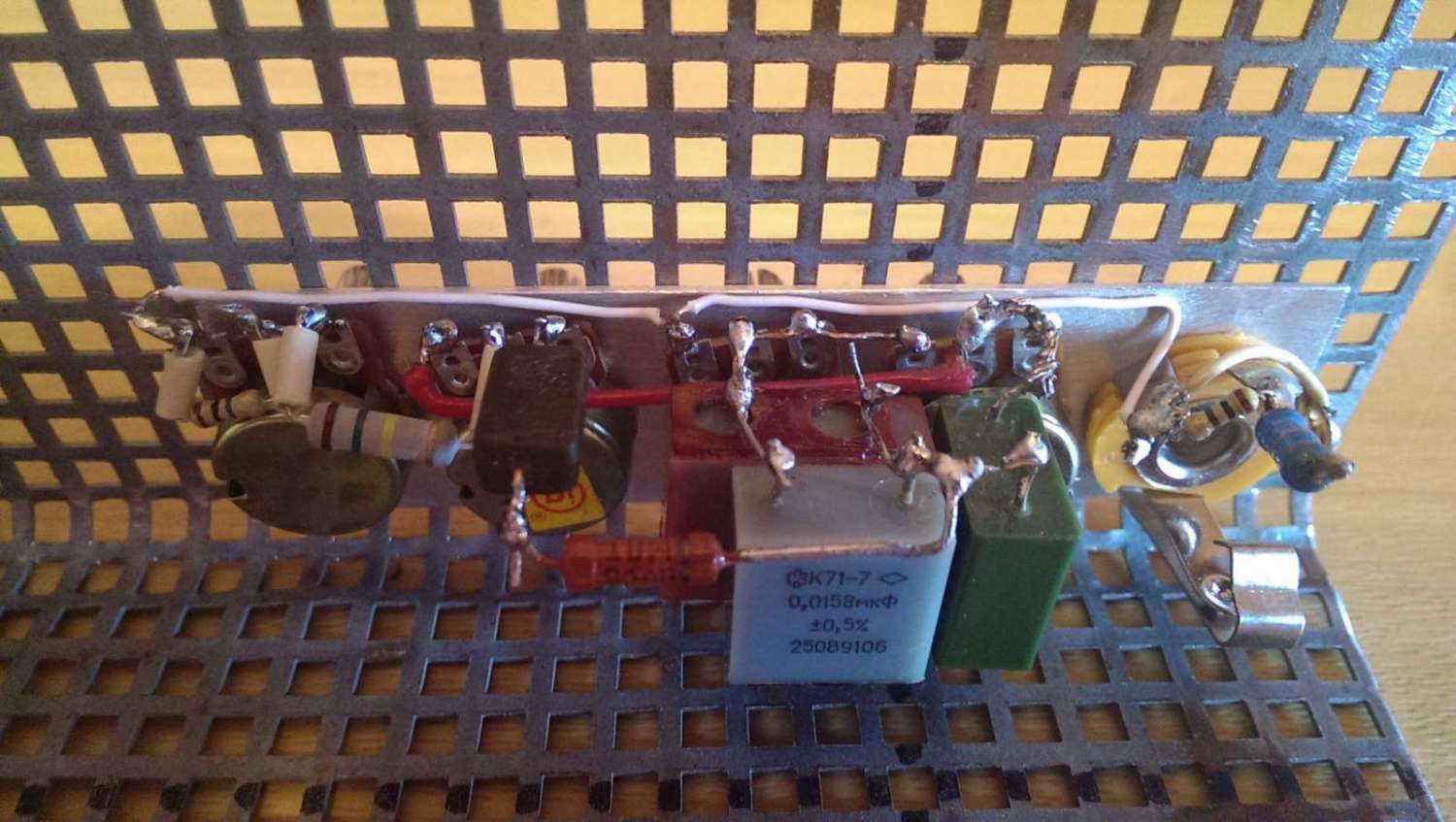

Тембрблок собран на потенциометрах.
Места в корпусе мало, накал со средней точкой, не выпрямлен.
Во избежание бозбудов, все проводники к сеткам и тембрблоку экранированы.
Анодное - ДППВ со средней точкой на 2-х диодах.

Один момент:
Выходник (6.5K / 8 Ом) я мотал для другого проекта, но применил в этом,
подключая 8-ми омный динамик последовательно через резистор 20 Ом,
чтобы приведенка была ~21K, как требуется по схеме.

На сколько это не правильно (подключение через резистор)?
Позже, конечно, намотаю 21/8, но сейчас интересно знать о текущей ситуации.

Запустил на гу 17. Помогите настроить.  Анодное 280, сеточное было 160(пока не подобирал диод) приведенка 8к.
Катодный автосмещения (без конденсатора) 470ом (ток покоя по 20-22ма на половинку)
Че то мощность 1,5вт.

Не. Я хочу как можно больше.
Фазик стандартный длиннохвост. до сеток выходной лампы все в норме.
После 1,5 вт он начинает грузится но как то неправильно, очень полукруглое ограничение.
