Vitallka, Конечно фазоинвертор собран на свободных половинках (лампа то ведь триод\пентод). Перед этим оконечником у меня предусилитель krank krankenstein. баллон чистогого канала. Еще пару видео запишу обязательно. Про режим ламп: ток двух катодов 28ма. Но красных анодов и сеток не наблюдается.

Оффлайн Vitallka

  • Эксперт
  • *****
  • Сообщений: 1175
  • Репутация: +105/-1
  • Антиум
Про режим ламп: ток двух катодов 28ма. Но красных анодов и сеток не наблюдается.
При 320В для пентода 6ф1п (макс.мощность рассеивания анода в режиме покоя 2,5 Вт) нормальный ток покоя должен быть  0,7*2,5/320=0,00546А=5,5мА.
Я тоже вчера впихнул в "шасси" свой усилок на 6ф1п, только там три лампы (6н1п и 2 шт 6ф1п) и своя схема. Звук вот такой вышел https://app.box.com/s/2m401inn4arysema6y69ogmz5qzt8zrp на ночной громкости.

Оффлайн maximum779099

  • Новичок
  • *
  • Сообщений: 26
  • Репутация: +4/-0
  • GuitarPlayer.Ru fan!
Vitallka, у меня катоды пентодов соединены вместе. Т.е по правильному катодный резистор мне надо увеличить. 5,5мА это на один пентод. Значит нужно 11ма получить для двух пентодов. Хорошо,увеличу катодный резистор посмотрю что получится. во вторых сетках 100 ом стоит и питание на сетки 260.

Оффлайн Vitallka

  • Эксперт
  • *****
  • Сообщений: 1175
  • Репутация: +105/-1
  • Антиум
При таком режиме еще правильный выходной трансформатор должен иметь приведенку около 40 КОм :)

Оффлайн Виталийй

  • Частый посетитель
  • **
  • Сообщений: 232
  • Репутация: +6/-0
  • GuitarPlayer.Ru fan!
Виталя, вот в том то и прикол, что приведёнка ну совсем далека от расчётной, а звук при этом достаточно приличный ??? потому и попросил послушать и нет повода предпологать что это розыгрыш. Сейчас твой послушаю. Послушал, прикольно, себе что ли слепить комбик, малыша.
« Последнее редактирование: Февраля 12, 2017, 15:55:33 от Виталийй »

Оффлайн Vitallka

  • Эксперт
  • *****
  • Сообщений: 1175
  • Репутация: +105/-1
  • Антиум
Виталя, вот в том то и прикол, что приведёнка ну совсем далека от расчётной, а звук при этом достаточно приличный ??? потому и попросил послушать и нет повода предпологать что это розыгрыш.
Работать он будет при любых приведенках, вопрос только в том, насколько долго лампы протянут.

Оффлайн Rolly

  • Живу на форуме
  • *******
  • Сообщений: 8256
  • Репутация: +1849/-248
  • Мнение - не повод получить пулю сразу.
Получается практически режим с короткозамкнутой нагрузкой. Большая часть звуковой мощи просто жарит лампы, а не отдаётся в динамик.

Оффлайн maximum779099

  • Новичок
  • *
  • Сообщений: 26
  • Репутация: +4/-0
  • GuitarPlayer.Ru fan!
Работать он будет при любых приведенках, вопрос только в том, насколько долго лампы протянут.
Бинго!!! Зачем беречь 6ф1п? Дофига народу пытается куда-то их применить и в итоге прекращает эксперименты. у меня лично штук 20 лежит. Ну придется раз в пол года их поменять,хорошо поменяю. Звук то достаточно хороший несмотря на "не рассчетную" приведенку.  Низкие частоты в порядке,высокие тоже в порядке. Даже если мощность расходуется в таком режиме "жарит лампы" то не фатально и позволяет достаточно раскачать мой кабинет 1х12 более чем для комфортной игры. Фишки в виде обратной связи (усилитель\гитара) тоже удается исполнить.

Оффлайн АС-ГЕРИНГА

  • Новичок
  • *
  • Сообщений: 86
  • Репутация: +1/-0
  • GuitarPlayer.Ru fan!
Vitallka, а звук у тебя без грелок и т.д.?  Судя по звуку в перегрузе участвует один из триодов 6ф1п?

Оффлайн Vitallka

  • Эксперт
  • *****
  • Сообщений: 1175
  • Репутация: +105/-1
  • Антиум
Vitallka, а звук у тебя без грелок и т.д.?  Судя по звуку в перегрузе участвует один из триодов 6ф1п?
Задейвствованы оба триода и никаких грелок, вот схема.

Оффлайн АС-ГЕРИНГА

  • Новичок
  • *
  • Сообщений: 86
  • Репутация: +1/-0
  • GuitarPlayer.Ru fan!
Спасибо. Про ИРФ я что то не подумал.

Оффлайн maximum779099

  • Новичок
  • *
  • Сообщений: 26
  • Репутация: +4/-0
  • GuitarPlayer.Ru fan!

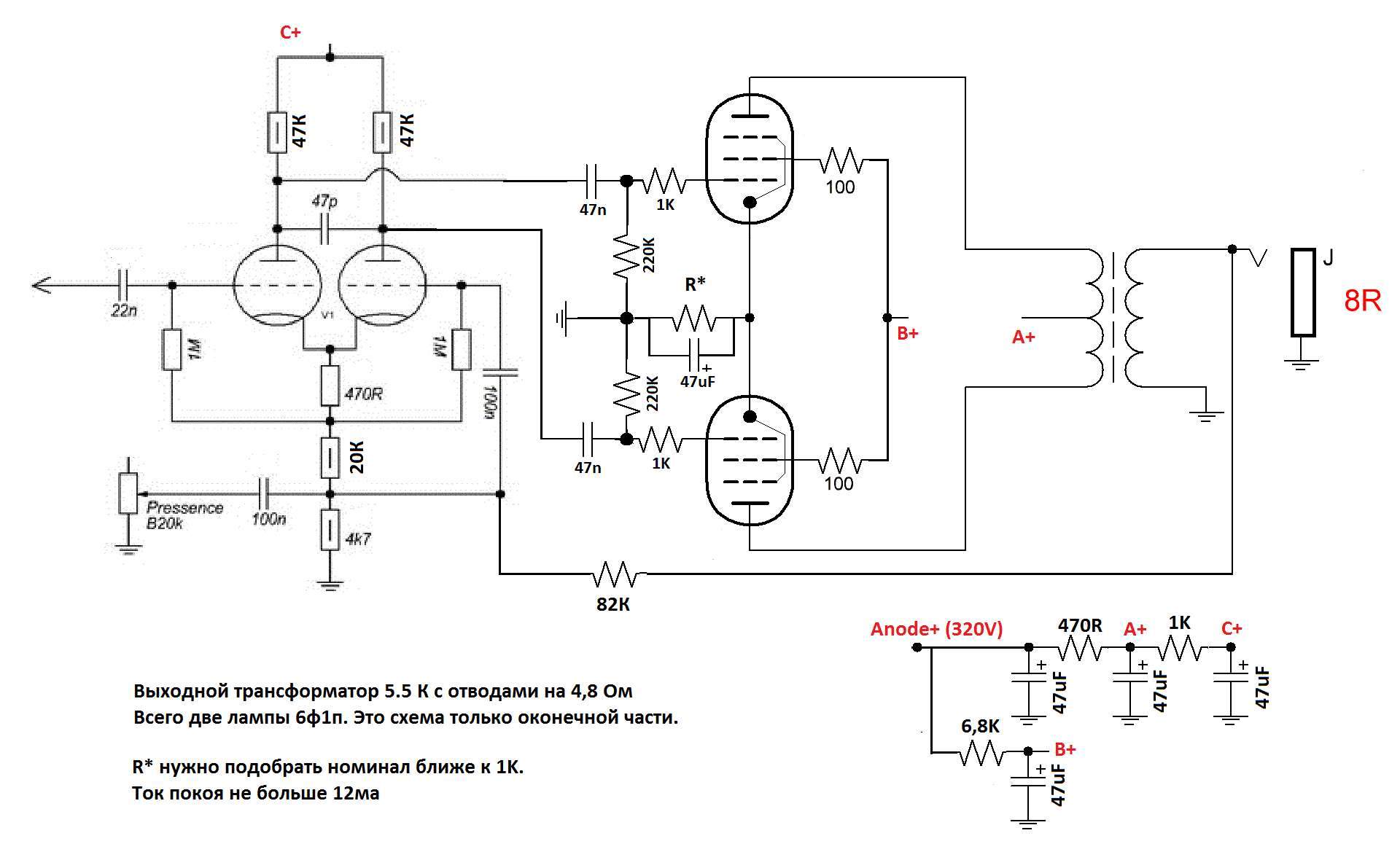

Зарисовал схемку на скорую руку.


... и добавил:

При 320В для пентода 6ф1п (макс.мощность рассеивания анода в режиме покоя 2,5 Вт) нормальный ток покоя должен быть  0,7*2,5/320=0,00546А=5,5мА.

Вобщем открываю справочник http://nickhome.ru/electronic/spravochnik/121-6f1p-datasheet.html
И судя по нему:
Пентодная часть: Ток анода 10,5 ± 3,5 мА, Ток катода предельный 14 мА . Мощность, рассеиваемая анодом, предельная 2,5 Вт
Мощность, рассеиваемая сеткой второй, предельная 0,7 Вт

Получается что один пентод у нас может 14ма на катоде выдержать(по максимуму) два пентода соответственно 28ма на катодах. хрен с ним пускай в максимум мы не будем их загонять 22ма выставленных для двух катодов хватит чтобы "не убивать лампу"
« Последнее редактирование: Февраля 13, 2017, 13:21:52 от maximum779099 »

Оффлайн Vitallka

  • Эксперт
  • *****
  • Сообщений: 1175
  • Репутация: +105/-1
  • Антиум
Вобщем открываю справочник http://nickhome.ru/electronic/spravochnik/121-6f1p-datasheet.html
И судя по нему:
Пентодная часть: Ток анода 10,5 ± 3,5 мА, Ток катода предельный 14 мА . Мощность, рассеиваемая анодом, предельная 2,5 Вт
Мощность, рассеиваемая сеткой второй, предельная 0,7 Вт

Получается что один пентод у нас может 14ма на катоде выдержать(по максимуму) два пентода соответственно 28ма на катодах. хрен с ним пускай в максимум мы не будем их загонять 22ма выставленных для двух катодов хватит чтобы "не убивать лампу"
Справочник надо читать правильно:
Напряжение на аноде пентода, В    170
Напряжение на второй сетке пентода, В    170
Напряжение смещения на первой сетке пентода, В    -2
Ток в цепи анода пентода, мА    10.5 +- 3.5
Т.е., когда у тебя будут эти условия, то и ток анода будет 10 мА.

Оффлайн maximum779099

  • Новичок
  • *
  • Сообщений: 26
  • Репутация: +4/-0
  • GuitarPlayer.Ru fan!
Увеличил катодный резистор.ток покоя двух ламп 14ма. по ощущениям стало тише и меньше громкости.
Как и обещал видео:
Чистый звук/кранч : В роли преампа JCM800 вход LOW.
vk.com/video17004753_456239023

Перегруз: Krankenstein без грелки.
vk.com/video17004753_456239024

Прошу помогите с рассчетами режима. 315в анодное 240в вторые сетки сколько всетаки должно быть тока покоя на катодах?

Оффлайн Виталийй

  • Частый посетитель
  • **
  • Сообщений: 232
  • Репутация: +6/-0
