Автор Тема: MARcus NGC 2400, TubeOrg - 4-х канальные ламповые преампы  (Прочитано 27939 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Мяталист

  • Ветеран форума
  • ******
  • Сообщений: 5744
  • Репутация: +182/-4
  • Будь как все. Собирай JCM 800 и SLO 100
Re: MARcus NGC 2400, TubeOrg - 4-х канальные ламповые преампы
« Ответ #180 : Декабря 09, 2015, 23:02:23 »
вся эта металлографика все равно отдает кустарщиной [/img]
Наверно из за дизайна и больших площадей. Ведь используется она везде, начиная с боссов.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89940
  • Репутация: +9884/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: MARcus NGC 2400, TubeOrg - 4-х канальные ламповые преампы
« Ответ #181 : Декабря 09, 2015, 23:45:29 »
просто в питере не умеют делать шелкуху))))  Азнаур, без обид, видел твой напольник с шекухой - слезы
вся эта металлографика все равно отдает кустарщиной , с нормальной печатью она конкурировать не может никак

Шелкуху на напольники делали в Омске. Косячили достаточно сильно, начиная от запекания краски и заканчивая цветовой палитрой. И на счет "хорошей" шелкухи - ты думаешь, я вообще ничего в этой жизни не видел? Через руки прошло громадное количество западного аппарата и парочка шасси от тебя (СЛО). Меня такое качество не устраивает в принципе. Что уж говорить про дикую зависимость от кривизны рук катальщика. В свое время с другом занимались полноцветной шелкухой, знаю всю подноготную. Надеюсь, ты не один раз встречал полустертые надписи, пожелтевший "белый" цвет у Месы, косяки с центровкой и т.п.

Металлографика на три головы выше по качеству, повторяемости, внешнему виду, надежности и т.п. Как-раз кустарщины ноль. Много западных контор тоже перешли на металлографику. На фотках полных голов вроде не заметно, а как разберешь...

Так что на вкус и цвет. Я свой вариант нашел. Если б еще не ограничения по размеру...

Оффлайн MARcus Автор темы

  • Опытный
  • ****
  • Сообщений: 595
  • Репутация: +96/-2
    • MARcus

Оффлайн MARcus Автор темы

  • Опытный
  • ****
  • Сообщений: 595
  • Репутация: +96/-2
    • MARcus
Re: MARcus NGC 2400, TubeOrg - 4-х канальные ламповые преампы
« Ответ #183 : Января 03, 2016, 00:34:35 »
Всех с Новым 2016-м!

Отличия в звучании режимов SLO и Recto в этой версии преампа:


http://www.youtube.com/watch?v=fYqrbgTRVx4

Оффлайн MARcus Автор темы

  • Опытный
  • ****
  • Сообщений: 595
  • Репутация: +96/-2
    • MARcus
Re: MARcus NGC 2400, TubeOrg - 4-х канальные ламповые преампы
« Ответ #184 : Января 09, 2016, 01:59:32 »
Демо регулировки гейна на 4х каналах.

Ольховая гитара с Дроп Соником в бридже.


https://youtu.be/YXpmCzdbTio

Оффлайн MARcus Автор темы

  • Опытный
  • ****
  • Сообщений: 595
  • Репутация: +96/-2
    • MARcus
Re: MARcus NGC 2400, TubeOrg - 4-х канальные ламповые преампы
« Ответ #185 : Января 10, 2016, 21:49:32 »

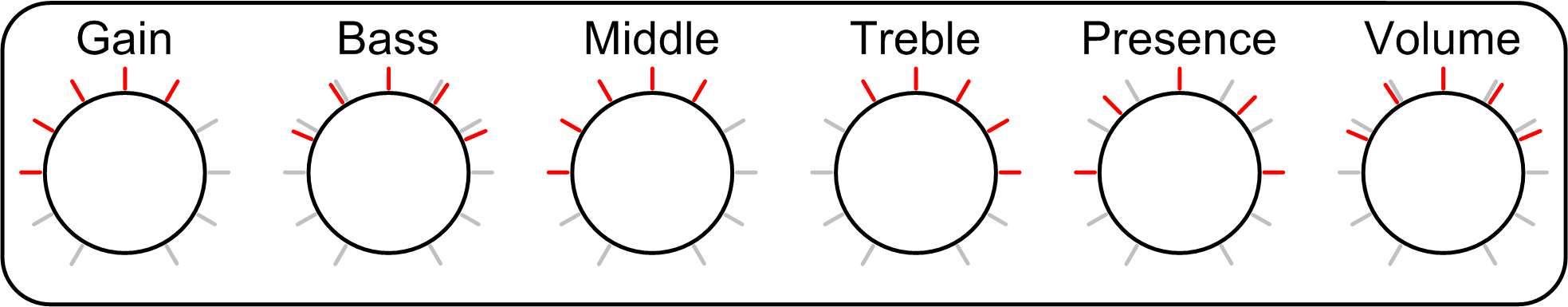

Диаграмма позиций фиксированных дискретных потенциометров преампа TubeOrg (отмечены красным цветом).

Номиналы референсных потенциометров (реальных потенциометров, стоЯщих в реальном усилителе) соответствуют схеме MBDR.

Оффлайн MARcus Автор темы

  • Опытный
  • ****
  • Сообщений: 595
  • Репутация: +96/-2
    • MARcus
Re: MARcus NGC 2400, TubeOrg - 4-х канальные ламповые преампы
« Ответ #186 : Января 25, 2016, 23:28:39 »
Добавлена функция сохранения номера пресета при выключении.
Т.е. при следующем включении загрузится пресет, который был установлен на момент предыдущего выключения.

Оффлайн sepuka

  • Завсегдатай
  • ***
  • Сообщений: 456
  • Репутация: +47/-0
Re: MARcus NGC 2400, TubeOrg - 4-х канальные ламповые преампы
« Ответ #187 : Января 26, 2016, 09:41:00 »
Добавлена функция сохранения номера пресета при выключении.
Т.е. при следующем включении загрузится пресет, который был установлен на момент предыдущего выключения.

EEPROM используется внутричиповый или отдельный или другое решение? Отдельный через 20 лет можно будет перепаять на аналог и продолжить использовать ещё 20 лет, а вот чип скорее всего будет не найти, у меня достаточно регулярно проекты ближе к дедлайну переделываются из-за поступления информации об End-of-Life какого-то из чипов на плате, это прямо болезнь какая-то.

Оффлайн Fentone

  • Частый посетитель
  • **
  • Сообщений: 211
  • Репутация: +20/-0
Re: MARcus NGC 2400, TubeOrg - 4-х канальные ламповые преампы
« Ответ #188 : Января 26, 2016, 11:14:08 »
Очень правильное замечание! В промышленном оборудовании приходилось менять отдельный чип EEPROM из-за отказа в записи через примерно 8 лет эксплуатации. Если EEPROM внутричиповый, то кроме самого чипа потребуется оригинальная прошивка.

Оффлайн Тимон

  • Ветеран форума
  • ******
  • Сообщений: 3498
  • Репутация: +218/-5
  • Мохнатый
    • DIYFactory
Re: MARcus NGC 2400, TubeOrg - 4-х канальные ламповые преампы
« Ответ #189 : Января 26, 2016, 11:52:57 »
Если работа с памятью сделана аккуратно, то при хранении всего лишь номера презета, ресурса хватит на несколько жизней устройства.

... и добавил:

И его владельца :)
« Последнее редактирование: Января 26, 2016, 15:52:08 от Тимон »

Оффлайн MARcus Автор темы

  • Опытный
  • ****
  • Сообщений: 595
  • Репутация: +96/-2
    • MARcus
Re: MARcus NGC 2400, TubeOrg - 4-х канальные ламповые преампы
« Ответ #190 : Января 26, 2016, 22:30:13 »
sepuka, Fentone, согласен, проблема с EEPROM известна и актуальна, тем более для встроенного в чип варианта (у меня такой вариант), поэтому нужно
работать с памятью аккуратно

На настоящий момент сделано так:

1) запись осуществляется в том случае, если номер пресета изменился с предыдущего раза; это, как бы очевидный шаг;

2) как заметил Тимон,
хранится всего лишь номера презета

3) для записи номера пресета выделяется массив из 8 ячеек, которые перезаписываются поочерёдно в цикле, что увеличивает ресурс раза в 4 (относительно 20 лет - это 80 лет), а можно выделить и 32 ячейки, что приведёт к тому, что
ресурса хватит на несколько жизней устройства и его владельца :)

Оффлайн sepuka

  • Завсегдатай
  • ***
  • Сообщений: 456
  • Репутация: +47/-0
Re: MARcus NGC 2400, TubeOrg - 4-х канальные ламповые преампы
« Ответ #191 : Января 27, 2016, 15:16:32 »
3) для записи номера пресета выделяется массив из 8 ячеек, которые перезаписываются поочерёдно в цикле

Тогда нормально, в вашем клопе EEPROM организован по NOR (иногда такие штуки, бывает, не глядя делают и с NAND, а потому удивляются). На всякий случай, при использовании EEPROM хорошая практика не забыть про BOD fuse to prevent corruption of the EEPROM contents with brown out conditions.

Оффлайн Angel

  • Опытный
  • ****
  • Сообщений: 769
  • Репутация: +55/-7
Re: MARcus NGC 2400, TubeOrg - 4-х канальные ламповые преампы
« Ответ #192 : Января 27, 2016, 21:40:48 »
К вопросу о реле вместо потов, ну и так размышления ради.
Недавно наткнулся на внутрянку X99, честно говоря удивился, Солдано поставил на каждый пот по шаговому двигателю!  :crazy:

Оффлайн MARcus Автор темы

  • Опытный
  • ****
  • Сообщений: 595
  • Репутация: +96/-2
    • MARcus
Re: MARcus NGC 2400, TubeOrg - 4-х канальные ламповые преампы
« Ответ #193 : Января 27, 2016, 22:27:31 »
sepuka, супервизор взведён.

Angel, в этом сообщении я ещё раз пытался размыслить на тему, упоминая Х99:
https://guitarplayer.ru/index.php?topic=109948.msg9100839#msg9100839

Оффлайн Xzert

  • Опытный
  • ****
  • Сообщений: 874
  • Репутация: +23/-0
Re: MARcus NGC 2400, TubeOrg - 4-х канальные ламповые преампы
« Ответ #194 : Января 27, 2016, 23:53:50 »
MARcus, "мастер" в семплах порадовал. Звучит действительно зло)
