Re: marshall 18 watt.кто осилил?
« Ответ #90 : Октября 19, 2010, 02:56:33 »
Не тема а жесткий троллинг))))

Оффлайн ludvigtrasher

  • Эксперт
  • *****
  • Сообщений: 1601
  • Репутация: +1488/-352
Re: marshall 18 watt.кто осилил?
« Ответ #91 : Октября 19, 2010, 04:41:34 »

Оффлайн JoeDominges

  • Эксперт
  • *****
  • Сообщений: 1120
  • Репутация: +126/-1
Re: marshall 18 watt.кто осилил?
« Ответ #92 : Февраля 10, 2011, 19:51:48 »

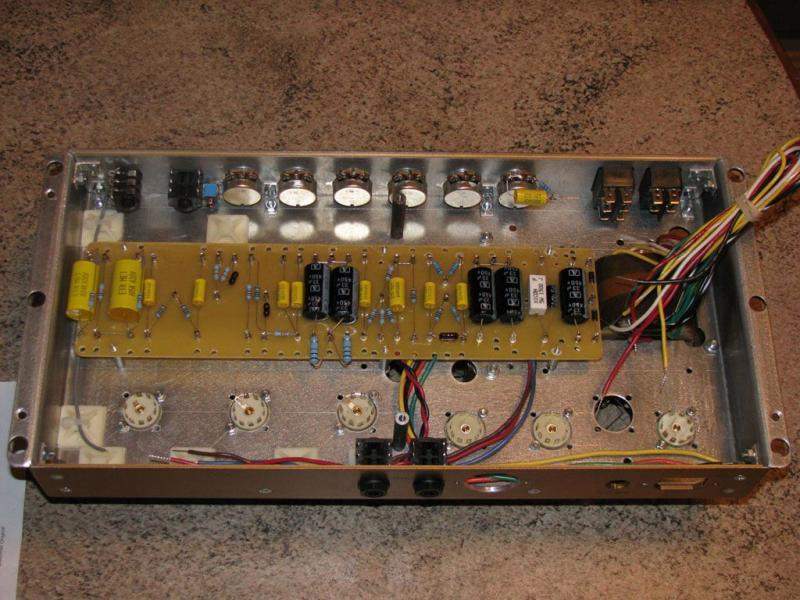

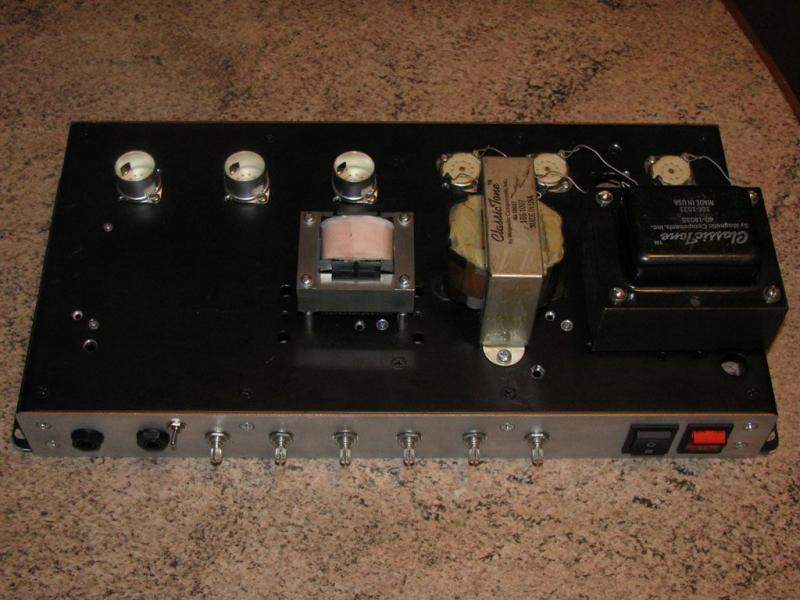

Решил собрать усилок на базе шасси неполучившегося Hi-Octane. Выбор пал на пред и фазик JCM800 и конец от 18W.
В преде еще задуман тумблер для поднятия гейна 2-ой половинки 1-го триода (включение паралельно к резистору 10 К кондера на 1 мкФ и резюка 1,5 К чтобы получилось как в HO).
Питание - кенотрон или диоды.
Трансы для 18W от MC, дроссель D20 из АИ.
Шасси как решето, т.к. изначально на нем был собран другой усилитель.

Еще не выбрал номиналы резисторов в цепи питания. В JCM800 2204 дроссель и 3 резистора по 10 К (что оправдано, при его анодном). В 18W резистор на 2,2 К и 8,2 К. Вместо 2,2 К у меня будет дроссель, а что ставить вместо 8,2 К и еще 2-х оставшихся резисторов (цепь питания у меня будет как в 2204). Думаю попробовать для начала все 3 по 5,1 К. Потом может быть подобрать по соотношению напряжение_на_лампах-фон.
Ваше мнение?

Покритикуйте компановку, если есть за что.
« Последнее редактирование: Февраля 10, 2011, 20:03:34 от JoeDominges »

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: marshall 18 watt.кто осилил?
« Ответ #93 : Февраля 10, 2011, 20:34:09 »
JoeDominges, всё отлично, чего критиковать то  ???

Небольшие рекомендации:

1. В фазоинверторе от 800-го резистор, который 10К замени на 47К.
2. Обратную связь с лампами EL84 лучше не делать. Вместо неё сделай регулятор CUT, как в VOX AC30.
3. Резисторы в питании ставь 4к7 - 5к1.
4. Кондёр в катод второго каскада это хорошо, но возможно будет хлопок. Можно попробовать последовательно ему резистор 100к, который будешь коротить тумблером.
5. Выпрямитель делай на диодах.

... и добавил:

А чего не получился хайоктан?

Оффлайн dginger

  • Новичок
  • *
  • Сообщений: 87
  • Репутация: +8/-0
  • Киев
Re: marshall 18 watt.кто осилил?
« Ответ #94 : Февраля 10, 2011, 21:34:43 »
 :pozor:
Может уже и название темы подправить?  :hmmm:
18 Watt, Champ, Hi-Octane, 800-й...
Флудильня  ;D

... и добавил:

Кстати, tiretrak, могу на своем опыте подсказать.
Я тоже недавно с лампами завязался.
И с паяльником со школы дружу.
Но сначала почитал данную тебе по ссылкам литературу, понял что трансы здесь уже разные  ;D, разобрал нонейм комбарь однотактный ламповый, который мне друзья подарили. Посмотрел монтаж и все такое.
Потом меня звездануло анодкой...  :pozor:
Ну такое :hitrez:
Потом сделал шасси из гипсокартонного профиля и на нем потренировался ХотБоксами, ХайОктанами...
В данный момент, некоторые тут не дадут соврать  ;), Fender Delux неспеша собираю.
Поэтому тоже думаю, может рано?
« Последнее редактирование: Февраля 10, 2011, 21:43:19 от dginger »

Оффлайн shlema

  • Ветеран форума
  • ******
  • Сообщений: 6135
  • Репутация: +237/-5
  • skiper
Re: marshall 18 watt.кто осилил?
« Ответ #95 : Февраля 10, 2011, 22:07:04 »
dginger, молодец, + однозначно!!
bottle :
Цитировать
По силовику:
Первичка, естественно, на 220 В.
Высоковольтная обмотка: 2х285 В, 125 мА - это как бы одна обмотка на 570 В с отводом от центра. Величину 285 В взял с потолка - может быть в пределах от 260 В (при использовании 6п14п) до 300 В.
И две накальные обмотки на 6,3 В, эдак по 3 А каждая, одна из них - с отводом от центра.
ОМГ,  это что для маршалл 18 ватт накальные обмотки по 3 ампера нужны? 2х285 В это для кенотрона? Вообще вопрос к тому кто ответит, зачем анодное на 6п14п делают 300 - 400 вольт, если по паспорту 250?

Оффлайн dginger

  • Новичок
  • *
  • Сообщений: 87
  • Репутация: +8/-0
  • Киев
Re: marshall 18 watt.кто осилил?
« Ответ #96 : Февраля 10, 2011, 22:11:57 »
Цитата: shlema от Февраля 10, 2011, 22:07:04
dginger, молодец, + однозначно!!
Блин, всего лишь опытом поделился...
Спс  :rolleyes:

Оффлайн JoeDominges

  • Эксперт
  • *****
  • Сообщений: 1120
  • Репутация: +126/-1
Re: marshall 18 watt.кто осилил?
« Ответ #97 : Февраля 10, 2011, 22:19:36 »
Цитата: runing от Февраля 10, 2011, 20:34:09
JoeDominges, всё отлично, чего критиковать то  ???

Небольшие рекомендации:

1. В фазоинверторе от 800-го резистор, который 10К замени на 47К.
2. Обратную связь с лампами EL84 лучше не делать. Вместо неё сделай регулятор CUT, как в VOX AC30.
3. Резисторы в питании ставь 4к7 - 5к1.
4. Кондёр в катод второго каскада это хорошо, но возможно будет хлопок. Можно попробовать последовательно ему резистор 100к, который будешь коротить тумблером.
5. Выпрямитель делай на диодах.

... и добавил:

А чего не получился хайоктан?
1. Это можно будет поэксперементировать уже после запуска.
2. Поздно... хотя там опять же после запуска поколдовать можно наверно.
4. Про резистор мне уже говорили, правда 1М советовали.
5. Выпрямитель будет и кенотрон и диоды. Тумблер стендбай 3-хпозиционный.

Да в HO у меня похоже силовик косячный был - фонил ужасно. А вот с другим силовиком и несовсем HO (пред был именно от JCM800, а не от HO) уже гораздо лучше усилок получился. Где-то тут это все расписано http://guitarplayer.ru/index.php?topic=107281.180

Оффлайн bottle

  • Ветеран форума
  • ******
  • Сообщений: 6392
  • Репутация: +1765/-62
  • решил включить дурачка
Re: marshall 18 watt.кто осилил?
« Ответ #98 : Февраля 10, 2011, 22:19:59 »
Цитата: shlema от Февраля 10, 2011, 22:07:04
...это что для маршалл 18 ватт накальные обмотки по 3 ампера нужны?
потому что у нас 2xEL84=1.6 А, плюс 2x12ax7=0.6 А.
Накальную для кена можно взять поменьше, ток накала EZ81 - 1 А.

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: marshall 18 watt.кто осилил?
« Ответ #99 : Февраля 10, 2011, 22:30:23 »
Цитата: JoeDominges от Февраля 10, 2011, 22:19:36
5. Выпрямитель будет и кенотрон и диоды. Тумблер стендбай 3-хпозиционный.

Ты не забывай, что при переключении с кенотрона на диоды у тебя будет повышаться анодное напряжение.
В зависимости от типа кенотрона, может и на 40-50 вольт повышаться. Как ты планируешь корректировать
режим выходного каскада? Я такого никогда не делал, поэтому самому интересно.
Например в усилителе Оранж ТТ есть режим переключения 15ватт-7ватт, там переключается другая обмотка
силового транса на более низкое напряжение, соответственно падает мощность и корректируется режим.
Как это реализовано у тебя кроме "Тумблер стендбай 3-хпозиционный"?

Оффлайн shlema

  • Ветеран форума
  • ******
  • Сообщений: 6135
  • Репутация: +237/-5
  • skiper
Re: marshall 18 watt.кто осилил?
« Ответ #100 : Февраля 10, 2011, 22:31:36 »
просто у меня есть тан 28 новый, хорошенький такой  :rolleyes: так вот там 2 обмотки по 1.6 а , получается впритык  :7:

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: marshall 18 watt.кто осилил?
« Ответ #101 : Февраля 10, 2011, 22:37:54 »
Цитата: shlema от Февраля 10, 2011, 22:07:04
Вообще вопрос к тому кто ответит, зачем анодное на 6п14п делают 300 - 400 вольт, если по паспорту 250?

Чтобы как Эрик Клептон звучать  8)

400в никто не делает, максимум 360 на EL84. Как я уже писал выше, настраиваешь режим, чтобы не было превышения мощности рассеивания на аноде и вперёд, никаких проблем.
Не забывай, гитарный усилитель это музыкальный инструмент, и что бы он звучал как нужно, прибегают к всяким не стандартным решениям. Если в этот усилитель включают проигрыватель виниловых дисков, тогда другой подход, другие напряжения, режимы и конденсаторы ;)

Оффлайн OlegGrOb

  • Частый посетитель
  • **
  • Сообщений: 212
  • Репутация: +18/-0
Re: marshall 18 watt.кто осилил?
« Ответ #102 : Февраля 11, 2011, 05:51:01 »
сайт 18watt.com совсем прилёг или только у меня не работает ???
при попытке зайти пишет такую лабуду:
Forbidden
You don't have permission to access / on this server.
Additionally, a 404 Not Found error was encountered while trying to use an ErrorDocument to handle the request.
Apache mod_fcgid/2.3.5 mod_auth_passthrough/2.1 mod_bwlimited/1.4 FrontPage/5.0.2.2635 Server at www.18watt.com Port 80

Оффлайн JoeDominges

  • Эксперт
  • *****
  • Сообщений: 1120
  • Репутация: +126/-1
Re: marshall 18 watt.кто осилил?
« Ответ #103 : Февраля 11, 2011, 07:46:18 »
Цитата: runing от Февраля 10, 2011, 22:30:23
Ты не забывай, что при переключении с кенотрона на диоды у тебя будет повышаться анодное напряжение.
В зависимости от типа кенотрона, может и на 40-50 вольт повышаться. Как ты планируешь корректировать
режим выходного каскада? Я такого никогда не делал, поэтому самому интересно.
Например в усилителе Оранж ТТ есть режим переключения 15ватт-7ватт, там переключается другая обмотка
силового транса на более низкое напряжение, соответственно падает мощность и корректируется режим.
Как это реализовано у тебя кроме "Тумблер стендбай 3-хпозиционный"?
Никак  ???
Ведь режим ламп не изменится при изменении анодного? Просто напруга чуть выше будет.
Кен будет EZ81.

Оффлайн bottle

  • Ветеран форума
  • ******
  • Сообщений: 6392
  • Репутация: +1765/-62
  • решил включить дурачка
Re: marshall 18 watt.кто осилил?
« Ответ #104 : Февраля 11, 2011, 09:59:34 »
OlegGrOb, 18ватт давно уже лежит. Жалко, хороший был сайт :(

... и добавил:

И schematicheaven тоже прилёг :hmmm:
« Последнее редактирование: Февраля 11, 2011, 10:01:05 от bottle »
