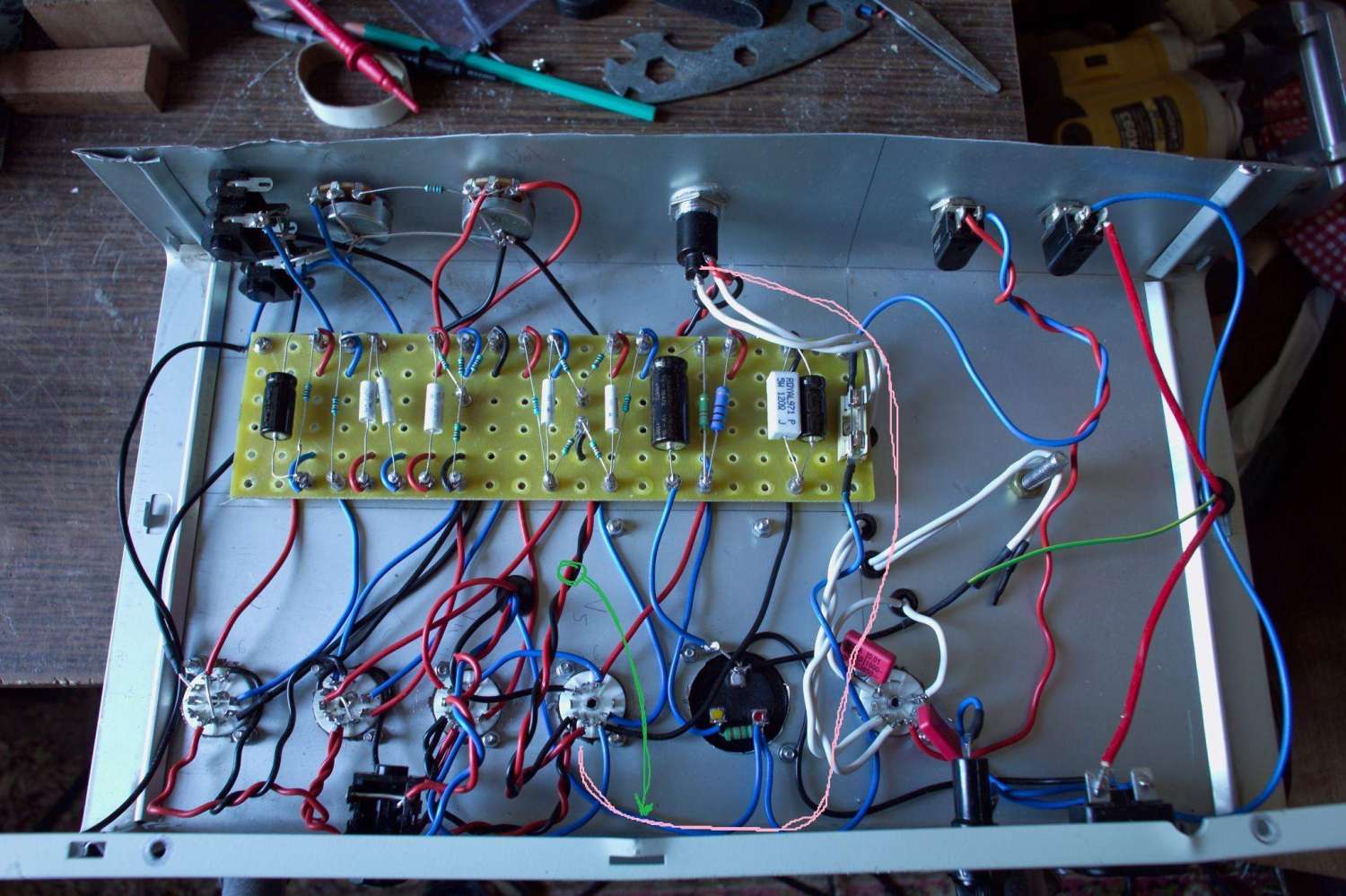

Вложил карту напряжений, походу убавить анодное надо тебе для начала и перекинь накал как я  нарисовал, не дело когда он под платой шарахается и проведи эксперимент Провода должны быть максимально короткими, а кратчайший путь-прямая, так что передвинь плату и накал и укороти все провода и выпрями их, за одно проверь по оригинальной лейке на отсутствие косяков с землямой шиной короче на денек ещё тебе работы,  делай аккуратнее на результат посмотрим

POdo Bolger, если нет ошибки в замерах, то катодный резистор выходных ламп, который у тебя 120ом-5ватт увеличь до 150-180ом.
У тебя перегружены выходные лампы, на них рассеивается 16-ватт, а допустимо максимум 12-ватт.

Каким образом анодное убрать?

Анодное можешь не трогать, в оригинальном маршале +360вольт.

POdo Bolger, можешь показать схему, по которой у тебя собран выходной каскад?

Давай попробуй сейчасчто я сказал с фазиком и громкостью проделать, просто сразу будет ясно где копать

Значит выходной каскад крути как выше посоветовали, а потом после перепайки и укорочения щупалец посмотрим что делать

100-ом 3-ватт - 2шт
150 или 180-ом - 5-ватт -1шт.

Почему на 100 Ом 2шт? Один ведь только добавился в схему?

Почему на 100 Ом 2шт? Один ведь только добавился в схему?

Боишься разориться?
Желательно, что бы они были абсолютно одинаковые. Если удастся купить точно такой же как есть, то покупай один.

runing Меня больше беспокоит, чтобы я правильно понял, что ты на схеме изобразил

На 9-ю ногу каждой выходной лампы, подаётся напряжение через свой резистор.
При этом перемычку, соединяющую эти ножки между собой, нужно убрать. Когда припаяешь, сфоткаешь и покажешь
