Просто многие рекомендуют его почему то увеличивать, хотя в оригинале вообще стоит номинал 125Ом.

Так нужно было сразу 1-килоом ставить, что бы учесть рекомендации "многих" и все они остались довольны

150ом это и есть увеличенный номинал, относительно 125...
Он же не от фонаря ставится, а исходя из анодного напряжения, что бы обеспечить нужный ток покоя и не превышать мощность рассеивания на анодах.
При автоматическом смещении, как в твоём аппарате, качество басов несколько хуже, чем при фиксированном. Бас менее чёткий и более размазанный.
И чем номинал катодного резистора выше, тем более явно проявляется этот эффект.

Ясно. Благодарю за более чем подробное пояснение. Мне нужно было сразу здесь просить совета.

Всем добрый вечер! Все сделал как говорили, поменял катодный резистор на 150Ом 10Вт, поставил по 1К 5Вт на вторые сетки двух выходных ламп. Замеры напряжений: напряжение на катодном резисторе 10,5В, анод - 345В, 2 сетка 320В,
анод - катод, первая лампа 25,5В, 2 лампа 24,2В. Замеры производил на лампах, которые стояли когда он работал. В общем стало немного лучше, но все ровно мощность не такая большая, раньше на шкале 2-3 уже орал, а сейчас на 8-9, дальше уже идет с перегрузкой. Ставил разные 6п14п, все б\у, все то же самое только разное напряжение между анодом и катодом. Может нужно купить подобранную пару уже EL84 ? Только вы мне скажите у меня сейчас нормальные режимы, чтоб не загубить новые лампы.

Не может такого быть. Там должно быть около +330 вольт. Как измерял? Нужно не относительно шасси, а МЕЖДУ 7-й и 3-й ногой на каждой лампе.
Остальное похоже нормально всё.

Прошу прощения, затупил конкретно  Напряжение 332В на одной, на второй 330В.

Ну всё в порядке с режимом. Смотри остальное. Качество пайки, исправность ламп в преде. Не мешало бы тоже напряжения проверить на анодах и катодах остальных ламп.
Попробуй подать сигнал через конденсатор на фазоинвертер. Можно прямо с гитары, а лучше с какого нибудь плеера.

Если не тяжело, пожалуйста, не могли бы вы на картинке указать как подать сигнал через конденсатор на фазоинвертер. Лампы в преде менял много, у меня их шт 10.

... и добавил:

А мог выходной трансформатор подгореть ?

вон тудой

если бы подгорел, то он бы не работал совсем

... и добавил:

а кондесатор, не уверен, но я бы тыкнул 0.01

То есть нужно пустить сигнал на резистор 470 К ? а провод который идет к Volume не трогать ?

Прямо к ножке потенциометра можешь припаять сигнальный провод от джека. Не забудь второй земляной тоже с общим соединить.

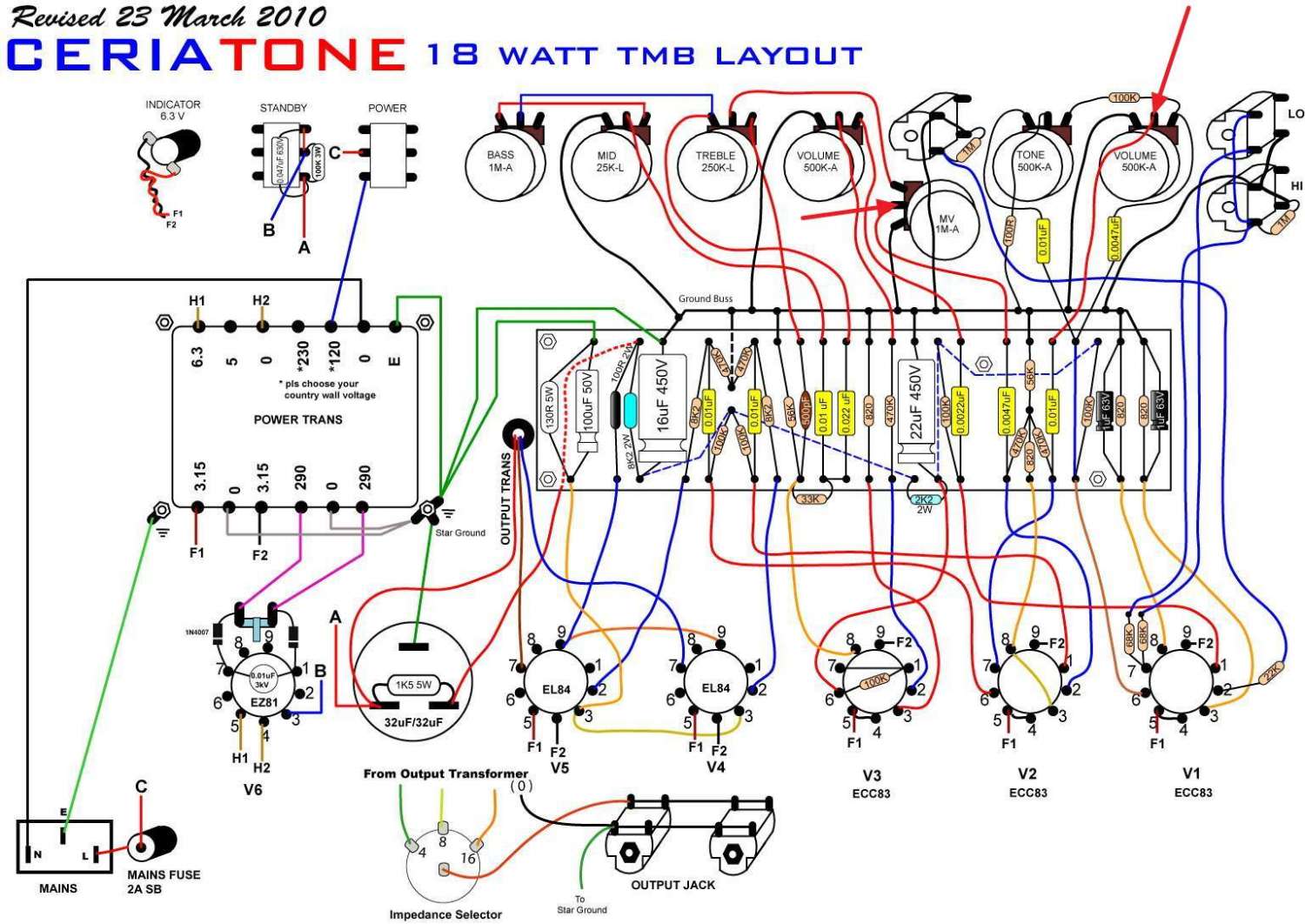

Красными стрелками я указал два места, проверишь по очереди. Конденсатор не нужен, в схеме уже есть. Резисторы тоже не нужны.

(Ссылка на вложение)

Огромное спасибо! Как проверю, отпишусь!

... и добавил:

Проверил, звук есть, но громкость небольшая как в normal канал, так и TMB канал одинаково.
