ОН ЗАРАБООООООООООТАЛ!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! УРАААААААААААА!!!!!!!!!!!!!!!!!!!!!!! Рассказываю как он запустился: 1 включение было через лампу накаливания без ламп в предусилителе, и оконечнике, ничё не взорвалось, вначале включил Power как советовал Азнаур, лампа накаливания даже не засветилась, кнопка Power загорелась. Далее предстояло включать Stand By))))) Было очково чтобы ничего не коротнуло, итак включил Stand By, лампа накаливания резко вспыхнула и тут же погасла, индикатор Power на усилке остался гореть, ничё не задымилось, что очень радовало уже)))) Далее предстояло померять напряжение накалов и анодов. При включенном аппарате я чесно очконул мерять напругу, мало ли щупами мультИметра закорочу выводу на панельке ламп)))) это всё таки первый мой усилитель который собираю. Я решил померять так, включаю усилок Power и Stand By, мультиметр положил рядом с маршалом, далее выключаю усил, и тут же меряю, было примерно 402-404 вольта на анодах. Накалы я мерить не стал ибо включал до этого транс в сеть и мерял накальную обмотку с транса, было 6,34v. Далее вставил все лампы в пред и оконечник, подключил динамик и включил power. Накалы стали светиться потихоньку. Через минутку включил Stand By, и подключил гитару. Подождал немного и попробовал, звука них*ра нет((((( и кнопка перекючения каналов чистого/перегруженного на плате премпа не загорается при нажатии на неё, из динамика был мало зметный фон небольшой совсем, ручки громкости не влияли никак. Я понял что, что то в плате преампа. А до этого примерно месяца полтора назад я подключал блок питания от педалей эффектов к плате преампа чтоб посмотреть светиться ли светодиод clean/hi gain, и он загорался, ну и видимо я случайно перепутал полярность когда подрубал к этой плате блок и сгорели предохранители быстрого срабатывания их там два на плате преампа. Блок питания на 300ma, предохранители на 250ma. Посмотрев на схему я понял что дело может быть именно в них, так как светодиод стоить вначале платы и должен полюбому загораться, если напряжение идёт на плату. Перевернув шасси, открутив две гайски с джеков и слега приподняв плату преампа, я тут же прозвонил эти предохранителя и в режиме прозвонки они показывали большое сопротивление, хотя должно быть короткое. Поскольку у меня не было таких предохранителей под рукой, я решил сделать напрямую, подпаял перемычки на эти два предохранителя (взяв ногу от резистора 0,25 углеродистого). Прозвонил эти перемычки - звонятся. Вставил плату и закрутил гайки, подключил динамик вставил лампы все и подключил ревербератор (заказанный с Банзай мьюзик). Включил Power, затем через минутку Stand By, подкллючил гитару и........ Дааааааааааааа, я услышал чистый звук маршала))))))))))) Это очень обрадовало, затем включил кнопку на грязный канал, светодиод загорелся и перегруз пошёл)))))
Ну и теперь по поводу его работы. Фона вообще нет!!!!!!!!!! Это просто мега крууууто для меня)))))) Даже на полном гейне ничего не гудит, слегка шипение небольшое на большой громкости. трансы тоже не гудят))))

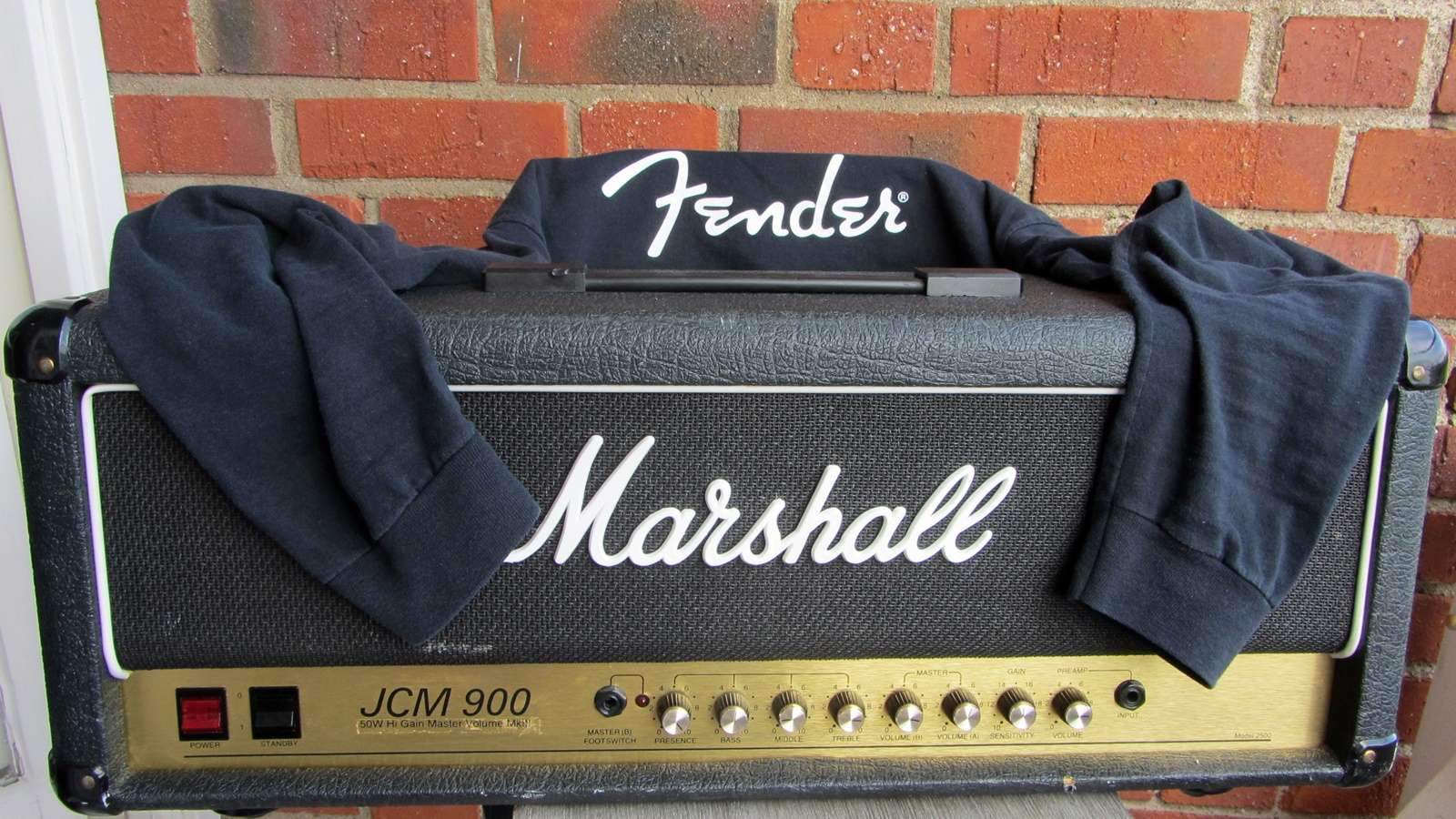

Звук: Чистый звук, в разы круче моего Vox AC30vr, хотя его чистый мне тоже нравился, а у маршала намного живее и прозрачнее, вокс пластмассо отдаёт. Перегруз: Даже на маленькой громкости слышится жирок))))) Доводилось мне играть на таком же маршале только на 100w, скажу так: Звучит очень похоже, нескажу что один в один ибо это было не вчера и так нужно в упор сравнивать, но узнаётся тот саунд 900-ки))) У вокса такого нет, и в звуке гейна маршала присутствует какая то фирменность.
Теперь то что нужно подделать так сказать))) 1. Нет ревера на чистом канале вот хоть убей, выкручиваю ручку ревера на максимум а ничего не изменяется. На перегрузе есть ревер и ручка подмеса ревера работает как и должна. Я посмотрел на схеме стоит микросхемка 5201a. Половинка её идёт на чистый, вторая половинка на грязный канал, я полагаю что половинка микросхемы просто мёртвая. 2. Ручка баса крутится в обратную сторону не по часовой прибавляется бас, а против часовой стрелки, да на это можно и забить и не парится главное работает и всё, но я попробую разобраться в этом, думал вначале крайние ножки переменного резистора перепутаны отсюда и работа пота в обратную сторону.
Вот и все минусы как видно их два: не работает ревер на чистом и ручка баса против часовой стрелки.
Теперь далее: петля эффектов работает отлично!!!!!!!!!!!! Проверял втыкая Boss DD6 Digital Delay. Переключатель сзади усилка, на отсекание половинку мощности 50/25 w тоже работает!!!!! )))))
В итоге осталось настроить ток покоя ламп EL34.
Итак ИТОГИ: Собрав усилок этот он запускается сразу без всяких к/з и прочих неприятностей. Да есть небольшие нюансы в ревере и ручки баса но это поправимо.
Спасибо огромное в помощи и советах всем кто здесь мне подсказывал и в особенности Азнауру AZG. В проэкте ещё будет устраняться проблеа с ревером, настройка тока, и подумаю что с ручкой баса. Ну и конечно собираться в корпус шасси это тоже будет, только попозже))) Темку пока не закрывайте)))
... и добавил:
Ну и ещё хотелось бы найти человечка соображающего чтоб он осцилографом ткнул в две или три точки и сказал что мой маршалл звучит в норме заводского и соответствует по параметрам или не как заводской и в чём нюансы, измерить его АЧХ так сказать, это нужно мне поскольку собираю копию и хочу быть уверенн не только ориентируясь на слух нравится/не нравится а знать что он протестированн приборами осцилографами и т.п. Уверенн что инженеры маршалл так и делают со своими аппаратами при проверке в плане звука. Ну а первым делом сейчас займусь поисками гаек для трансов ибо у нас в городе я оббегал с трансом много магазинов и автомобильных и все продавцы удивлялись смотря на меня))) Нет у нас в городе таких гаек, а без низ при переворачивании шасси сейчас приходится держать трансы рукой чтоб они не выскочили, что приносит дополнительные неудобства, так что найду гайки и трансы будут намертво держатся за шасси.
