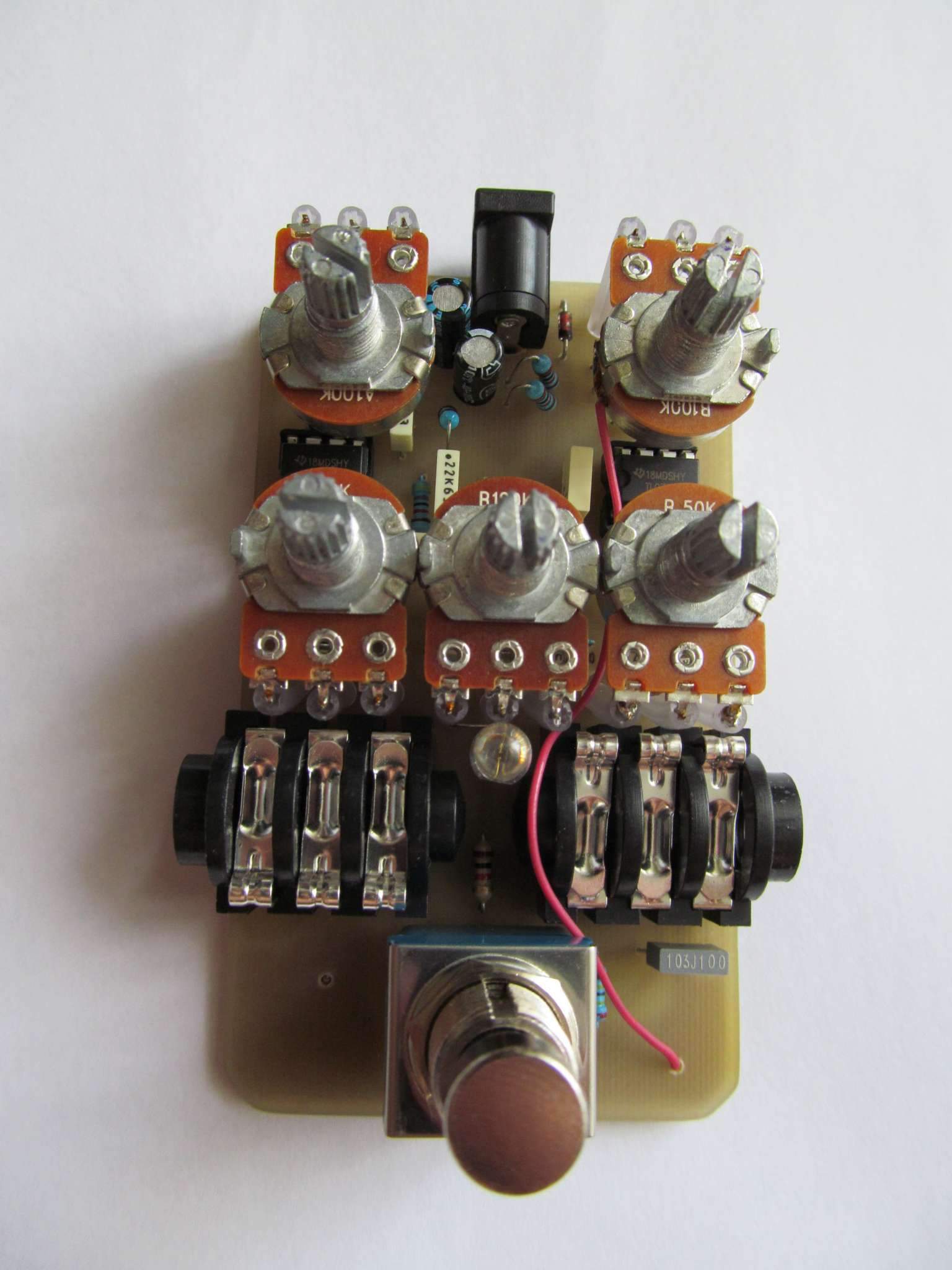

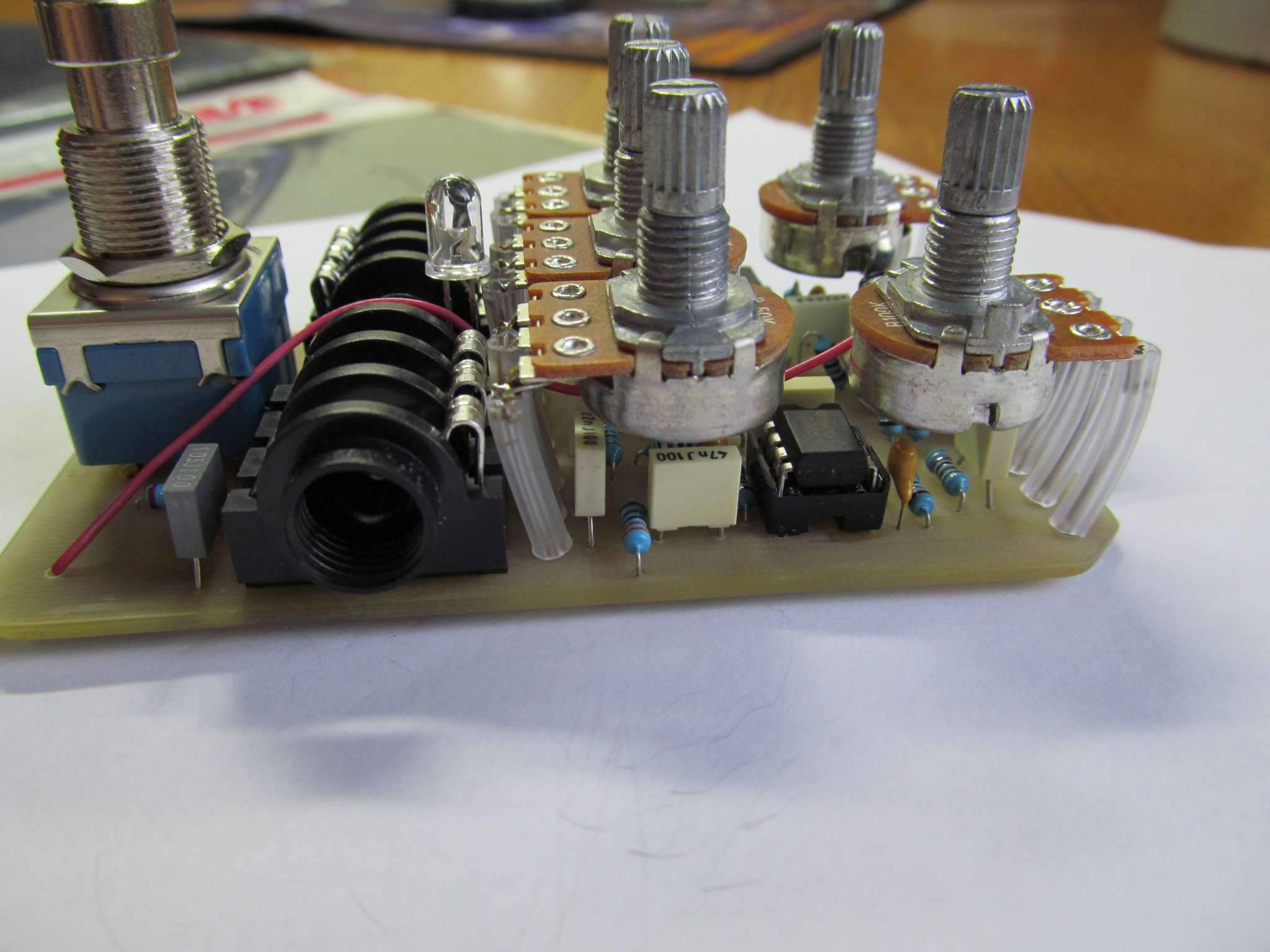

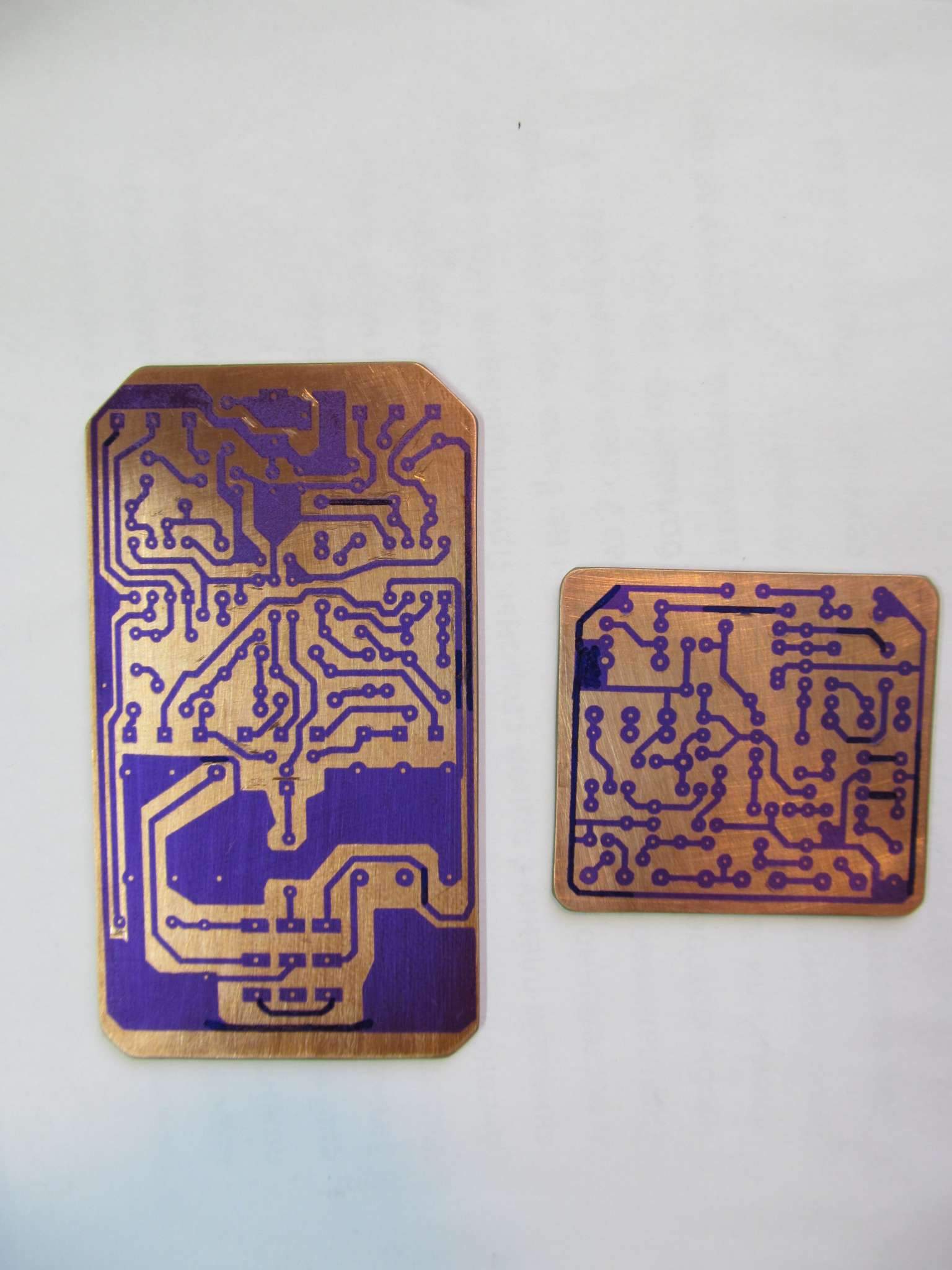

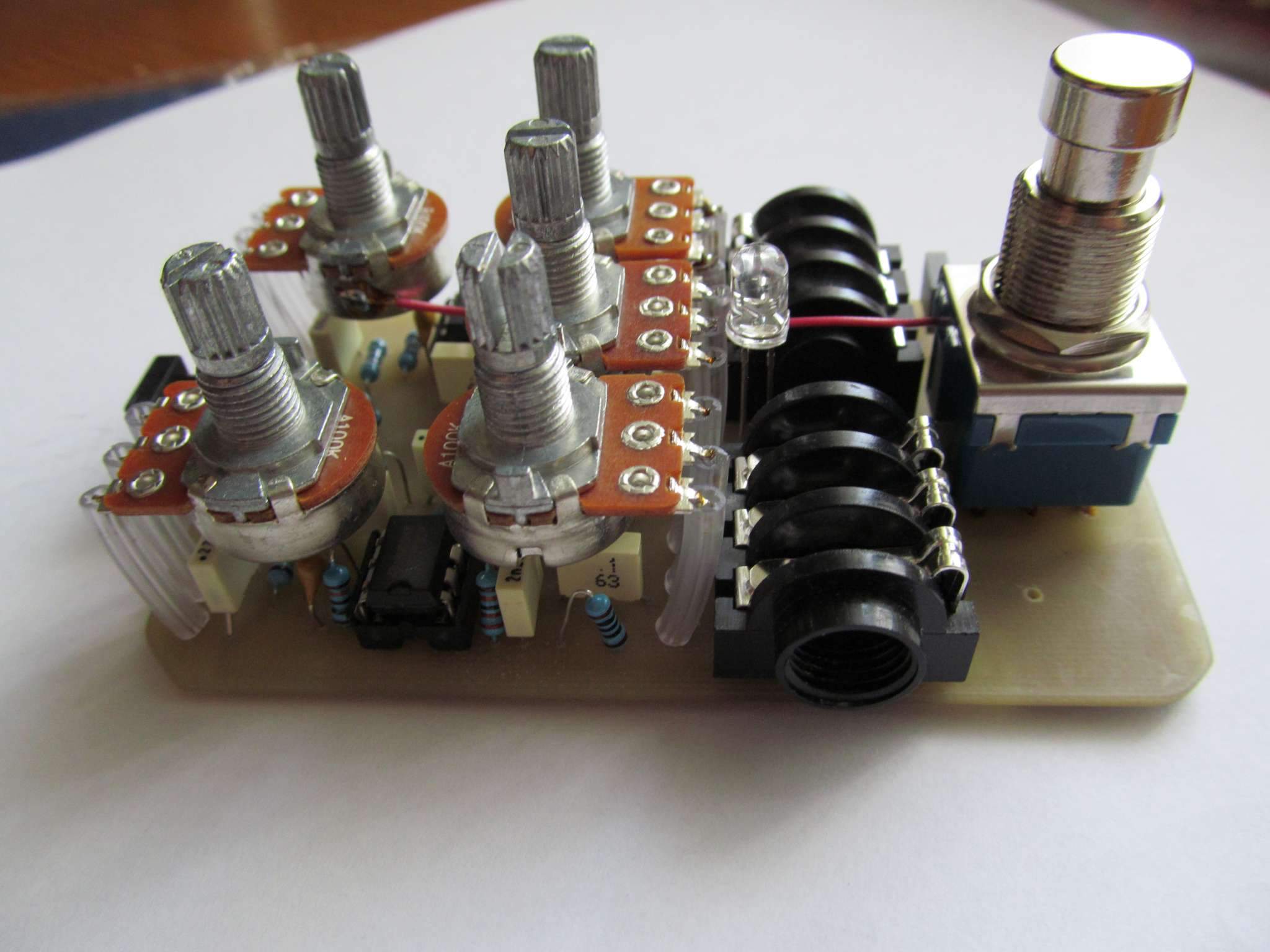

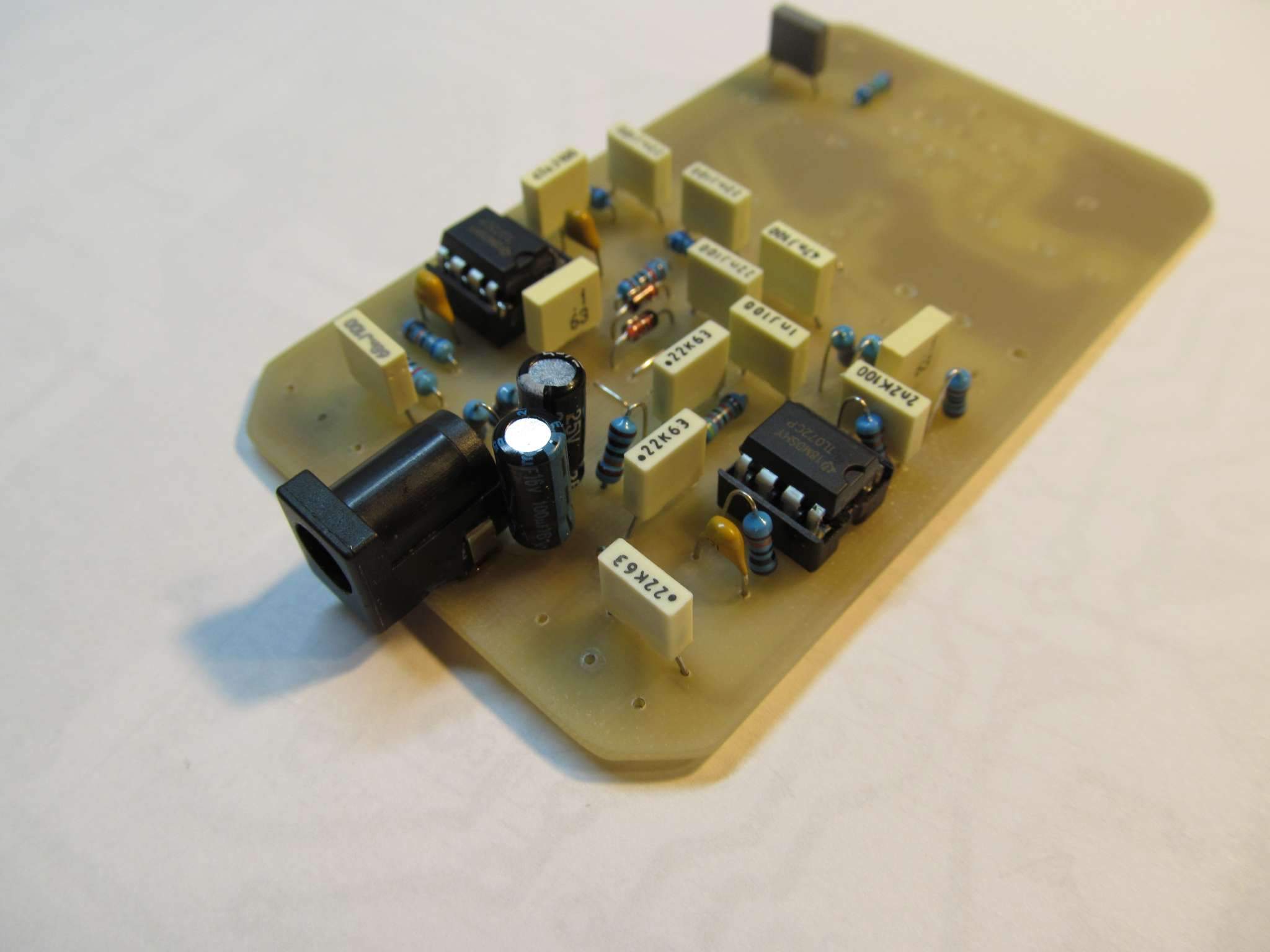

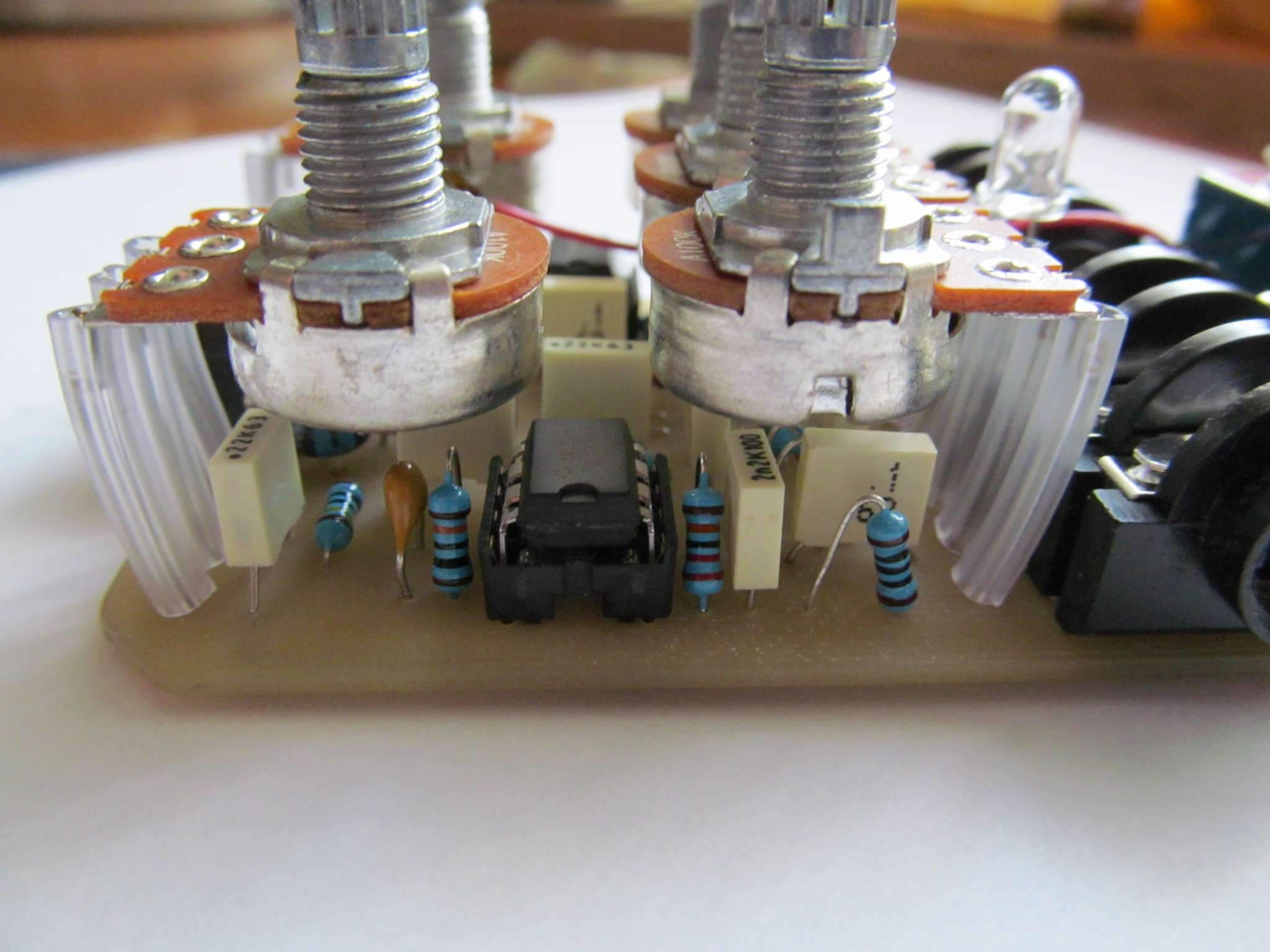

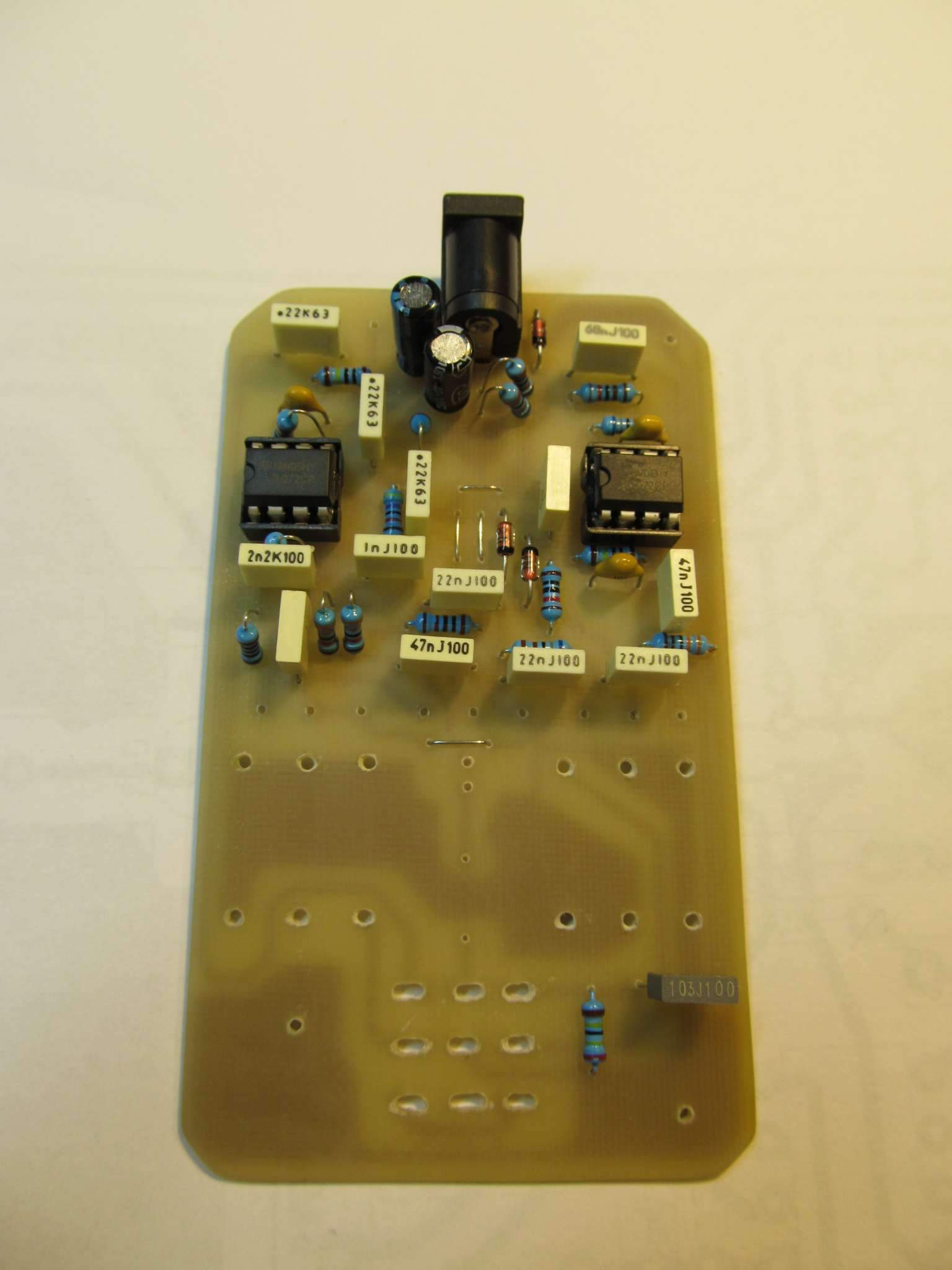

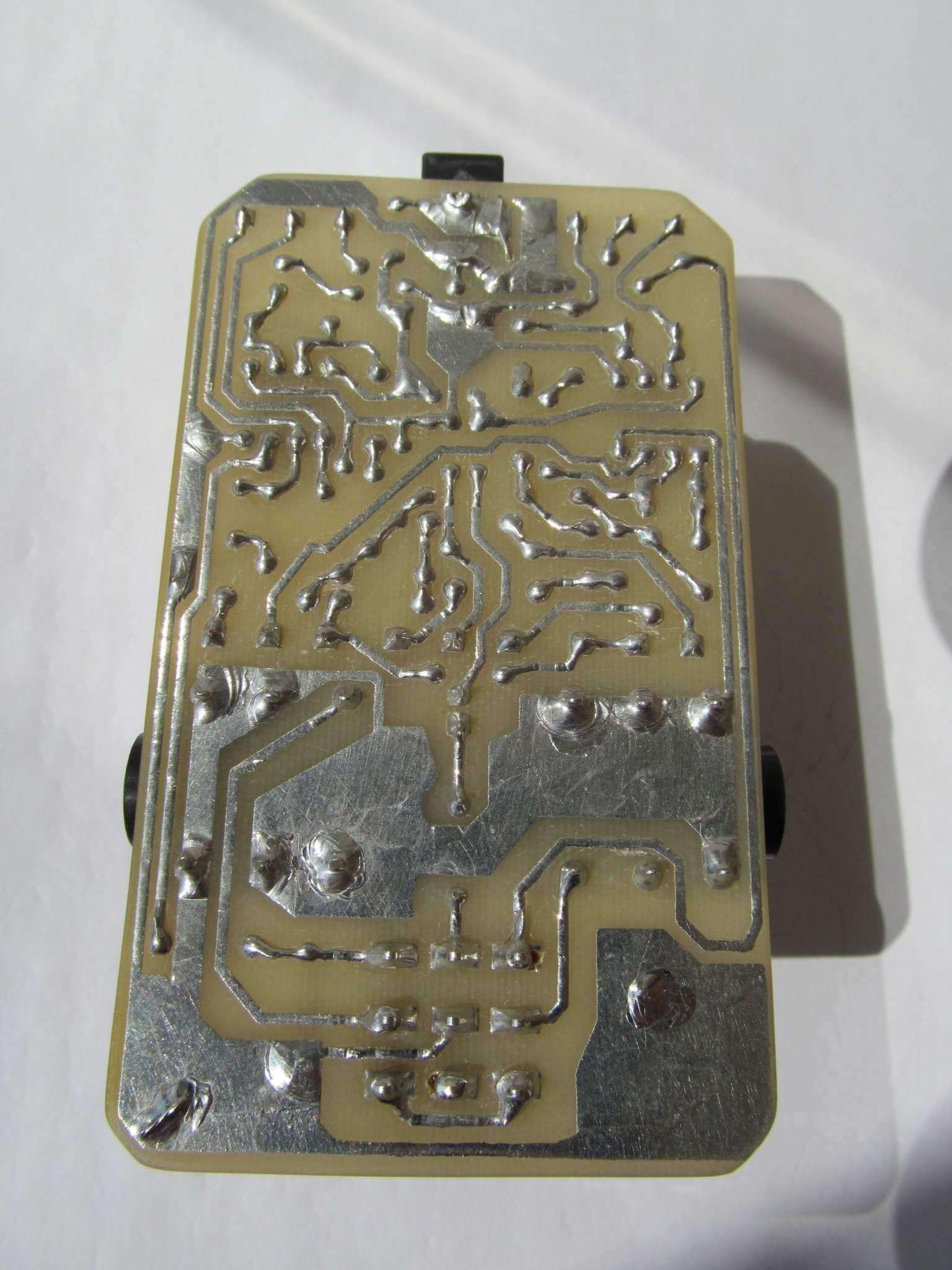

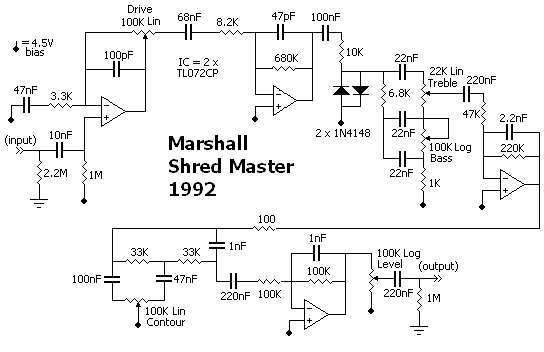

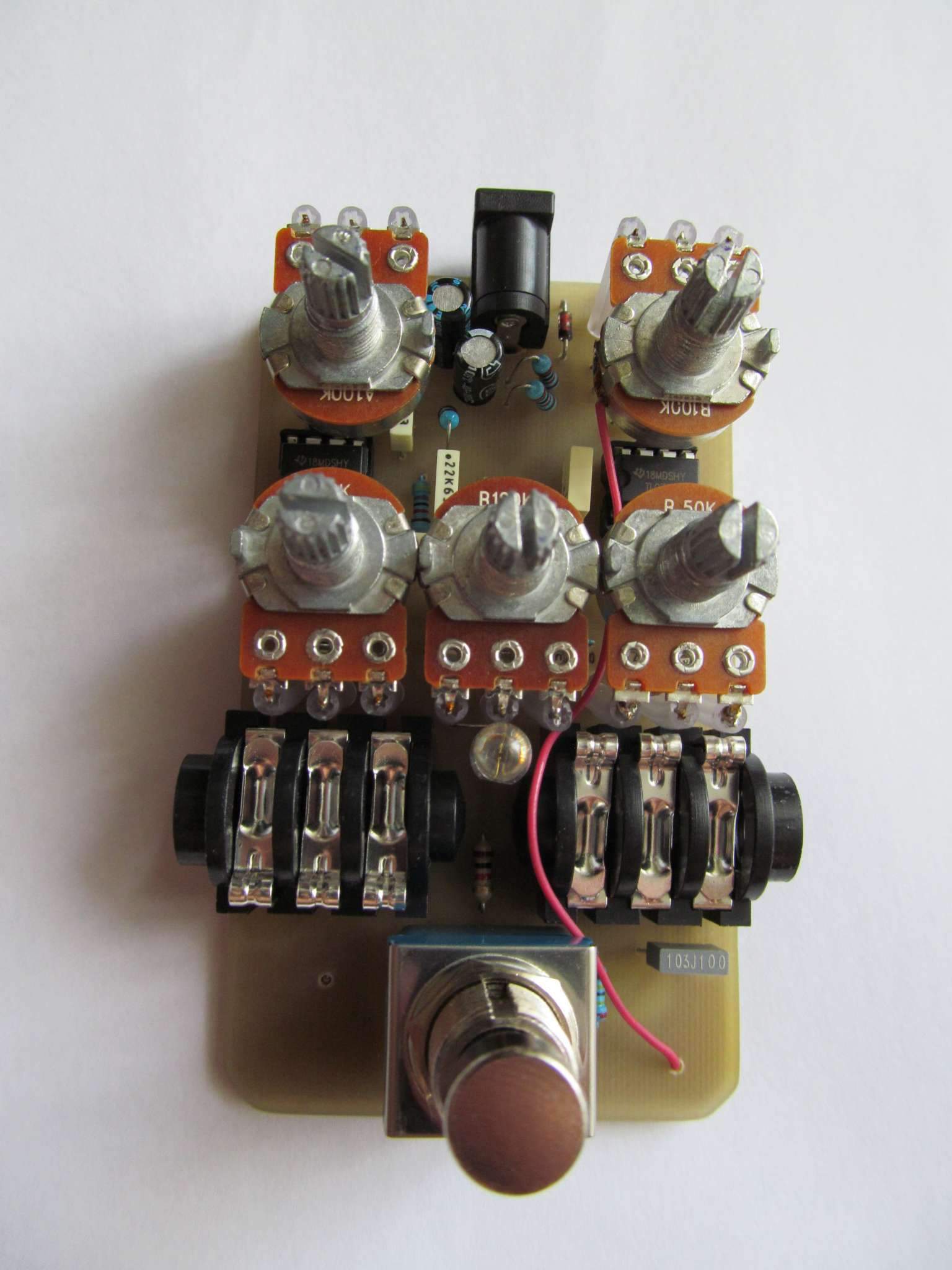

Давно хотел спаять именно эту примочку, и вот наконец то её сделал. Делал по печатке от El Doctor ( всё на плате, очень удобно таким способом делать , мне так очень нравится , минимум лишних проводов ) методом плёночного фоторезиста. Все резисторы- металооксид, кондёры- хорошая металоплёнка , микробы- TL072 , диоды -1N4148 , гнёзда качественные сразу поставил и кнопка 3PDT . Завелась примочка сразу, очень радует своим звуком . Темброблок очень класный, баса можна навалить сколько хочешь , регулятор Contour тоже очень юзабельный. Гейна хватает с головой . Делал сразу с модом для увеличения ВЧ , так как многие жалуются на глухой звук оригинальной схемы - заменил ёмкость в последнем каскаде в ООС ОУ с 1 нФ на 220 пФ . Не знаю как звучит с 1 нФ, но с 200 пФ высоких хватает. И потенциометр Гейна сразу поставил линейный с характеристикой В для более плавной регулировки . Плата полностью готова, скоро докрашу уже корпус , и буду собирать. Продолжение следует, звук тоже постараюсь записать, мне очень нравится, такой плотный жирный классический дисторшн , хорошо подходит и для соло и для ритма, смотря как настроишь темброблок. В чистый канал лампового усилителя получаем сразу уже готовый насыщенный и мощный перегруз , в отличие от многих дисторшинов с тонким пиликающе- зудящим звуком , вариантов регулировок много. Вобщем очень советую для сборки- минимум деталей, схема простая. Рабочая лейка в архиве. Плата под корпус 1590B ( MXR) - 112 х 60.5 х 31мм . Скоро добавлю разметку корпуса с отверстиями под эту плату.
