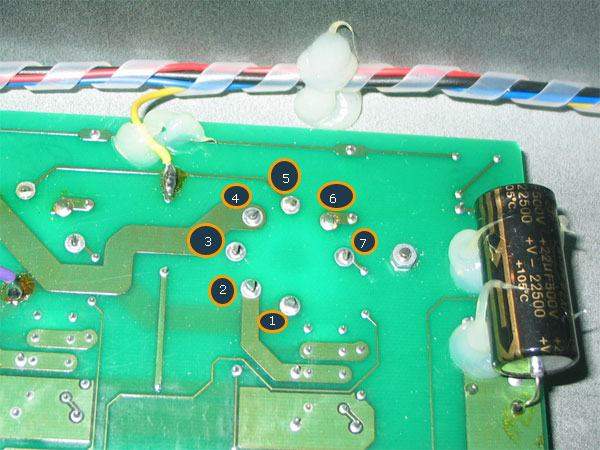

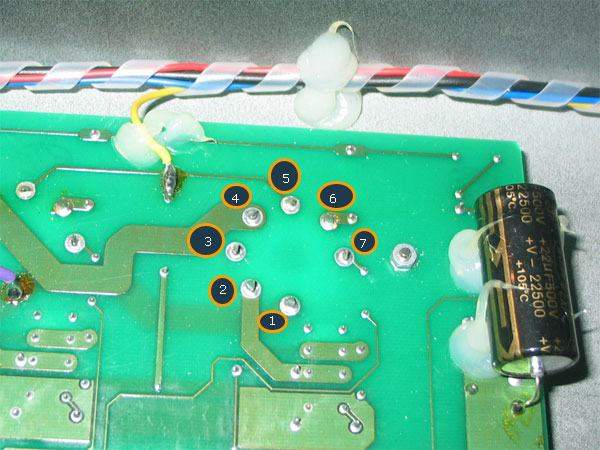

Ну во первых нумерация у тебя не правильная, на октальной панеле находится 8 ног, но одна не используется (6-я) соответственно ее просто не впаяли и вытащили. Получается у тебя отсчет должен быть с 3-й ноги (она на самом деле 1я) и по кругу. Что бы измерить ток биаса, нужно включить миллиамперметр (на мультиметре это до 200мА режим) последовательно в цепь катода. У тебя катод на твоей картинке - 2я нога (на самом деле она 8-я). Так вот по правильному, тебе нужно разомкнуть в том месте цепь, то есть отсоединить катод от земли и между ними вставить твой тестер.
Если бы ты сфотографировал плату с другой стороны, было бы более понятно. Но зная энгл это будет не просто.

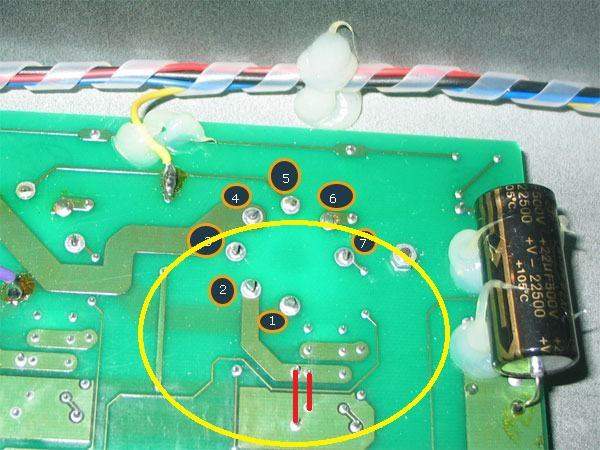

Я думаю, что там есть перемычки, которые нужно выпаять и вставить мультиметр. (на картинке красным) Или же впаять сопротивления 1Ом или 10Ом, и на них мерять напряжение в мА. В первом случае у тебя будет 1мВ = 1мА, а во втором случае 10мВ = 1мА, естественно без учета погрешности прибора и самого сопротивления.
В общем постарайся сфотографировать плату с другой стороны.
... и добавил:п.с. Я так понял ты на гармошке стянул картинку и описание как отстроить биас, так вот на 7-й ноге ты можешь измерить только напряжение смещения, которое приходит на первую сетку, но никак не ток смещения. Потому что 7-я нога (по фото), это сетка
