runing, да, я думаю взять. но она когда ещё приедет....

Щас то мне как замерить bias current? Даже резистор есть на 1 ом.

Мяталист, 05,5 при положении ручки тестера в 200 Ом

Мяталист, 05,5 при положении ручки тестера в 200 Ом

То еть 5,5ома, делая скидку на щупы это и еть те 4,7ома. Высчитывай ток к напряжению и в тех местах меряй вольтметром на положении 200мв.

... и добавил:

По схеме, резисторы должны быть
http://milas.spb.ru/~kmg/files/schematics/Engl/E645-schematic.pdf
Осталось найти их, но без фотки верхней стороны это затруднительно

Пардон не здержался.

aka_obscure, Опять же, не трогай ничего металлического от усилителя когда будешь мерить. Все под большим напряжением

... и добавил:

Сделаю как обычно делает runing,
http://www.mif.pg.gda.pl/homepages/tom/images/WZORY_COL_P.gif
вот

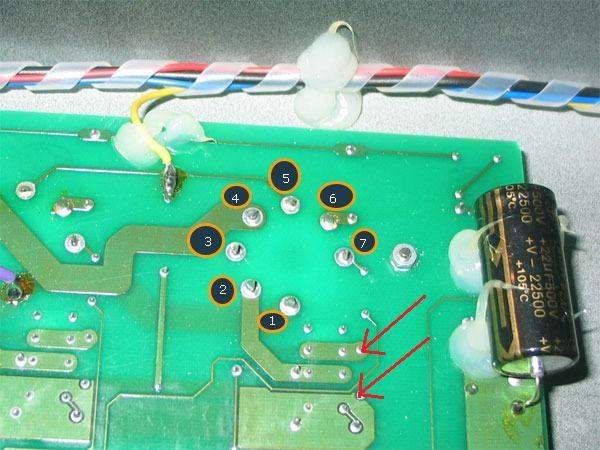

во первых усилитель должен быть в 100 ватном режиме( видимо он переключается на 50вт или просто у него стендбай на отключении катодов сделан), во вторых мерять там где я показал.
С формулами конечно у тебя туговато.

... и добавил:

Ток текущий через лампу равен (напряжение замеренное тобой на том резисторе, деленным на его сопротивление(4,7ома))
Все понял?

да
