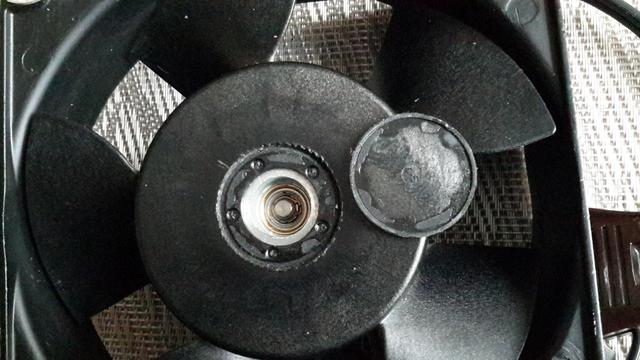

surfin bird, на крыльчатке вставку по центру вытаскивай

Разве на последнем фото не крышка, которая снимается?

Спасибо за подсказку! Так оно и оказалось, только сниматься по добру по здорову она никак не желала    Даже пробовал греть в надежде что посажена на плавкий клей - безрезультатно. Как оказалось была зафиксирована суперклеем.




... и добавил:

surfin bird, нафиг это обслуживать, заменить проще, цена вопроса 600 рублей.
В мощнике вхт заменил вентилятор на новый хороший, шум примерно с 50 до 30 дб упал

Практично!  Но тут такой тяжелый случай когда мерседес без аутентичной пепельницы не едет Шутка.
Ну, просто нравится ковыряться, любопытно,  интересно.

Родное крепление куллера не нравится. По хорошему, не лишним было бы закрепить куллер через шумоизоляторы: возможно сделатьать прокладки ( или раму, стойки и тп ) из вибро-звуко поглошающих полимеров, резины.

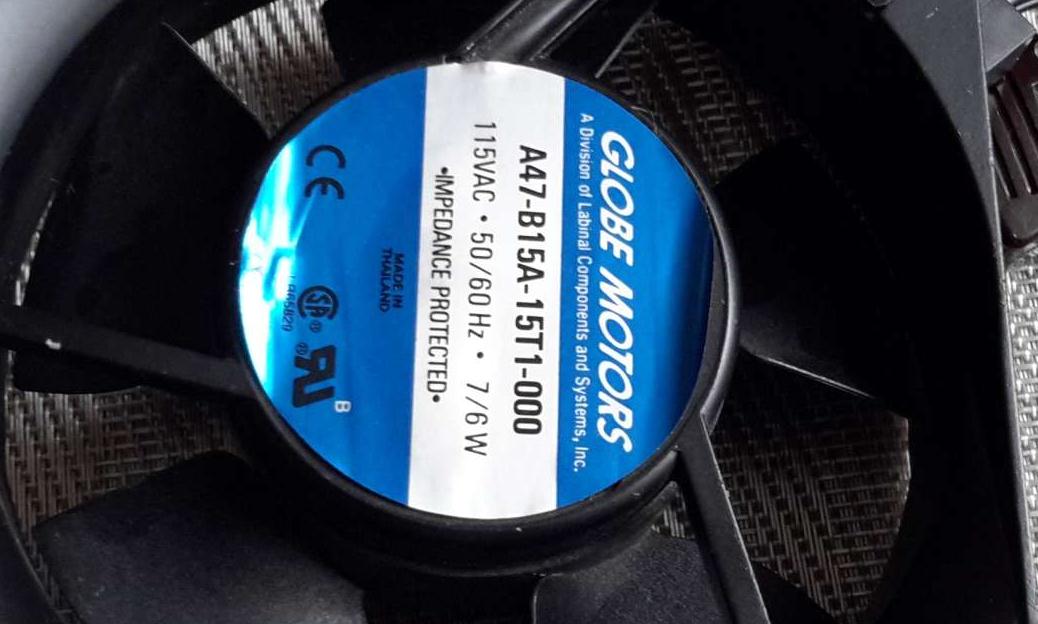

Внимательно смотри на этикетку, на параметры, и понимаем, что не проще

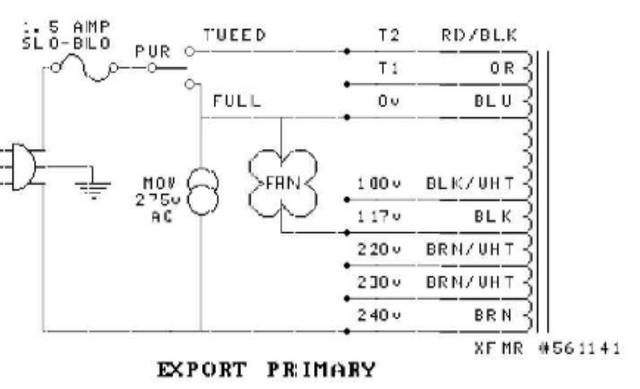

У меня экспортный вариант марка4

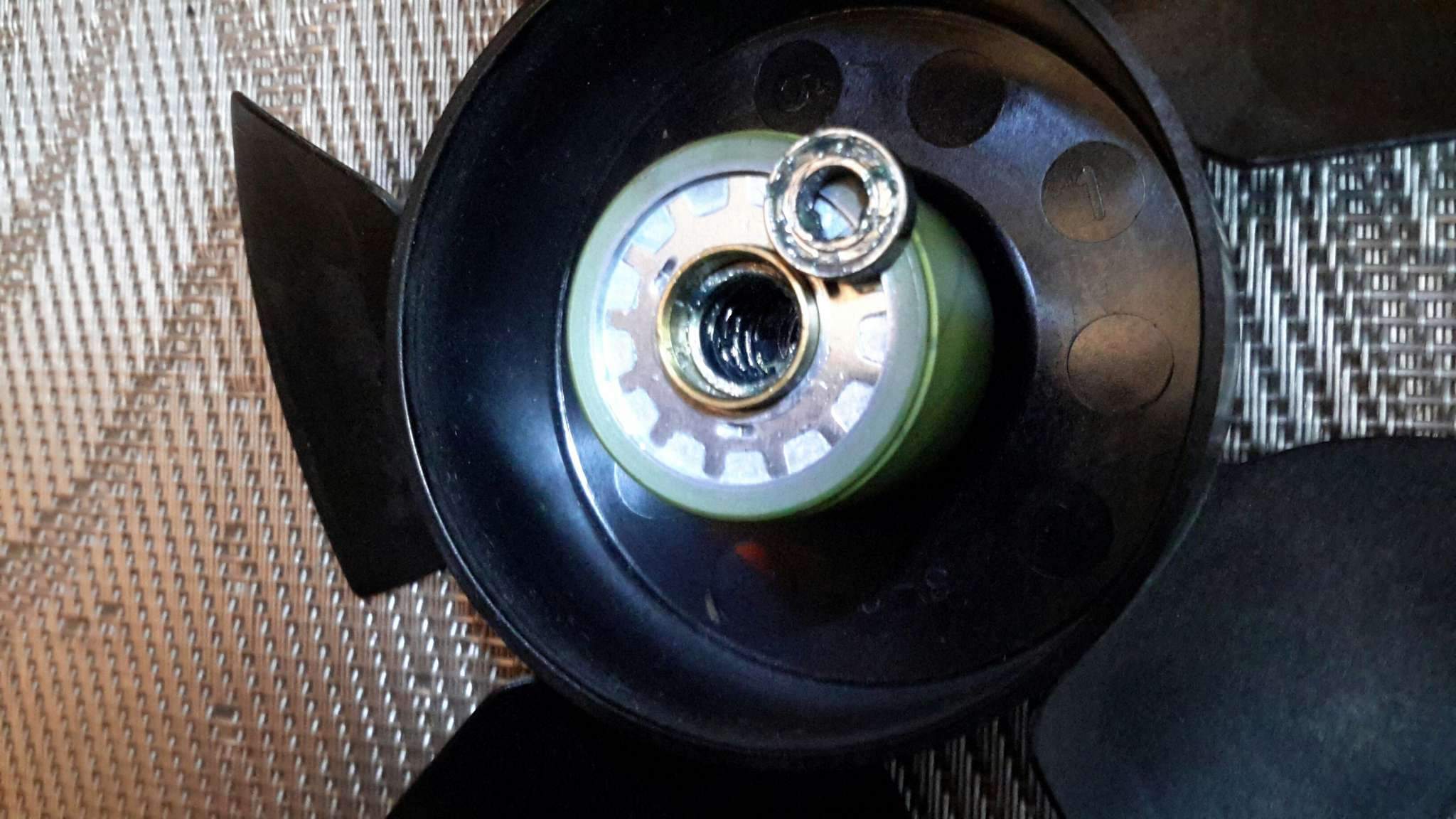

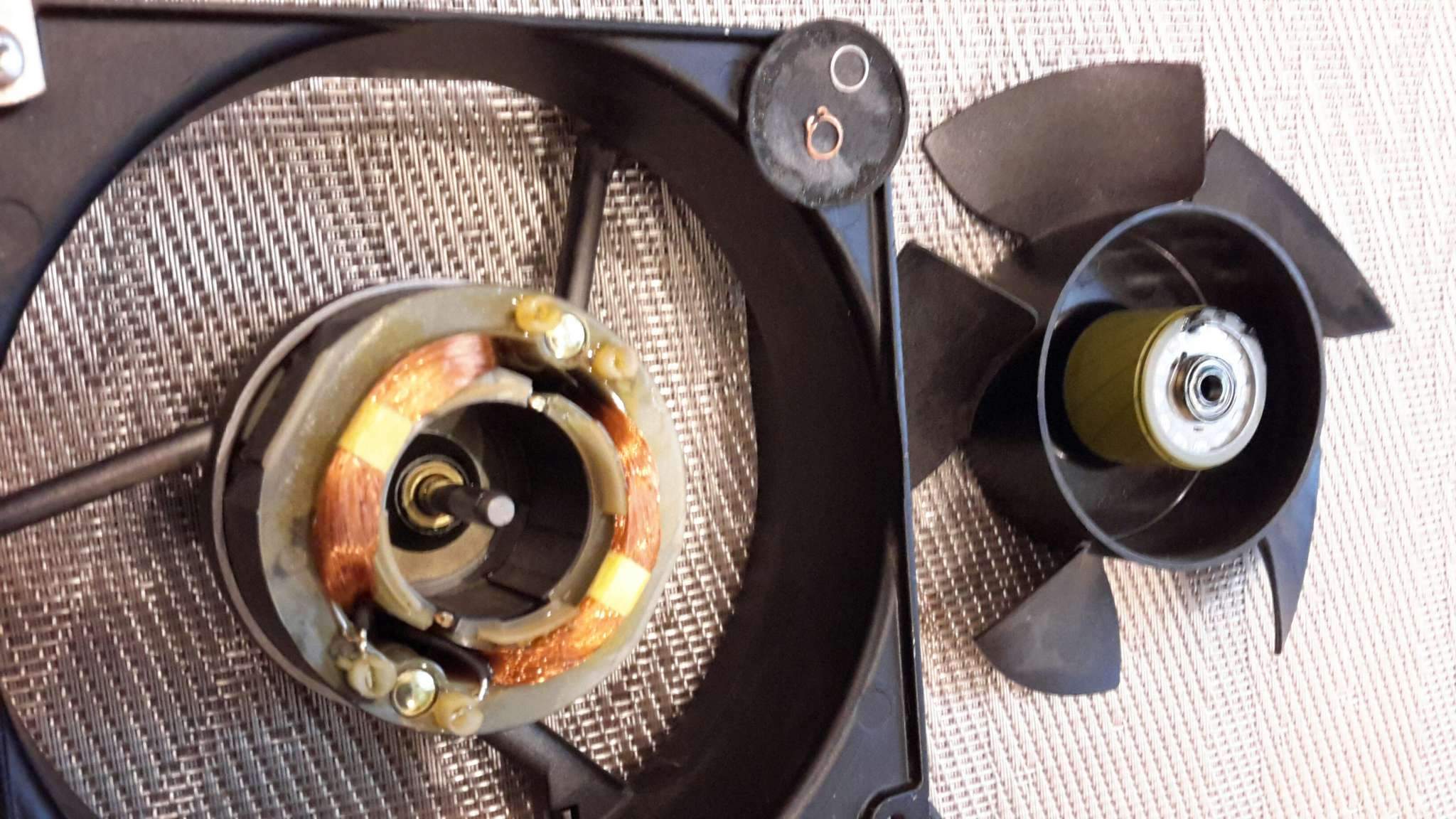

Разобрал. Внешне, грязи можно сказать нет. На роторе три маленьких черных масленных кляксы. Вал сухой. Схожу в гараж за синтетическим маслом.

... и добавил:

Снял подшипник втулки ротора, внутри втулки кольцевые секции, пространство между которыми хорошо заполнено темной не текучей ( консистенция сходна с  литол, циатим и тп ) смазкой с чуть зеленоватым оттенком. Кажись агрегат в смазке не нуждался? Или же все таки грамотнее удалить запас старой смазки и заполнить новой? Тогда вопрос: какую смазку тут лучше применить?

Всем привет, смотрю на схему и понимаю, что немного запутался.
Правильно ли я понимаю, что в первом каскаде в лид режиме катодная емкость может быть только 470нф.
В третьем каскаде в лид режиме емкость или отсутствует или включается с помощью переключателя mid gain(2.2мф)?
То есть емкости, мало того, что уменьшены в сравнении в МК2, но и не на всех каскадах доступны.

В целом все верно. И на 2С+ БассШифт мало ко использует, он хорош на чистом, на перегрузе идет преизбыток бухтенья.

Спасибо.
Было интересно понять коммуникацию и эволюцию конструкции.
Как я понимаю, Смит пришел к выводу, что стоит уменьшить катодные емкости для получения более подтянутого звука. Интересно, как в пятом марке реализованы коммуникации во всех лид каналах. Схемы, но они не полные и все переключения не видны

Всем привет. Вот собрал очередной девайс. Дабы не создавать новую тему - выложу сюда всё наверное. Преамп, собран в основном по схеме Mark 4. Транзисторная схема эквалайзера - от Mark 5.
Оконец от меня - на одной 6н6п ( ecc99, 12bh7 ) в push-pull.
Итого всего 5 ламп. Без ревера
3 преамп 6н2п-ев
1 фазик 6н2п-ев
1 мощник 6н6п











... и добавил:

Корпус - сталь 2мм. Только сталь, ни какие - алюминий, дюраль. Фон минимальный - даже с синглами. Это наверное ( конечно, кроме шасси и экранов трансов ) ещё из-за того, что распайка деталей не в одной плоскости как на платах + некоторые провода в экранах.

... и добавил:

Несколько минусов:
1. Устранимый - две индуктивности EQ ( 80 и 240 Hz ) нужно перемотать - проволока оказалась не того диаметра, что нужно.
2. Будет корпус в виде головы - нужен ли вентилятор для охлаждения на дно ящика внутри? Пока не знаю...
3. Пока не устранимо, да и не сильно колеблит. Но хотелось - бы свести к минимуму: Щелчёк при переключении с Clean на Lead. Он как-бы есть сильный после запуска ампа - первое переключение. Потом, в процессе игры - щелчёк тише.
4. Особо не колеблит - щелчёк при включении поворотного замыкателя ( потенциометра ) Mid Gain в третьем каскаде
5. Особо не колеблит - очень громкий, особенно на Лид канале. Общая ручка Master Volume для обеих каналов - не доходит до 10:00 уже громко

... и добавил:

Какие плюсы, да не то что плюсы - узнал, попробовал для себя:
Плёночные кондёры конечно отличаются по звуку. Может только для Марков такое отличие.
Поставил сначала дешовую плёнку - звук фузоватостью отдавал. Басистости много.
По дороже - уже намного всё поменяло представление.
Интересно, если собрать на плёнке Orange Drop...ваще к звуку не придраться
По керамическим ( дешёвые или многослойная керамика ) - особой разницы не уловил
По катодным кондёрам пока тоже не скажу: Стоят в перемешку Тантал и Электролит - по звуку вроде всё норм.
Эквалайзер - электролиты и пленка
