Автор Тема: Millenium bypass. Вопрос.  (Прочитано 14793 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6814
  • Репутация: +373/-24
  • Руби МиТоЛ!!!
Re: Millenium bypass. Вопрос.
« Ответ #15 : Октября 23, 2010, 21:12:02 »
Задам вопросик в тему, собрал уже четвертый миллениум из одинаковых запчастей, на одинаковой платке, у трех из четырех при выключении диод продолжает слегка гореть...  :hmmm:, не так ярко как когда включен, но заметно... что это может быть?

Оффлайн Mizzzer Schpion

  • Завсегдатай
  • ***
  • Сообщений: 328
  • Репутация: +61/-0
Re: Millenium bypass. Вопрос.
« Ответ #16 : Октября 23, 2010, 22:34:03 »
Собрал на полевике 2sk 170bl диоде 1n4148 по той же схеме что и runing, и эта дрянь не работает  :7: Светодиод не гаснет.  :pozor: Проверил схему менял полярность диода, ставил вместо него резистор, потом менял транзистор, переворачивал его наоборот. Эффект один - светодиод ярко горит, когда прикасаешься к выводу от затвора светит тусклее. То есть на 10 к сопротивления об землю вообще не реагирует.Ну и гадость. Попробую еще другую схему от кина без диодов. Кста диоды я тоже пачку попробовал с некоторыми даже яркость диода не уменьшается.

... и добавил:

благо я подозревал подобное западло поэтому собрал все на панельке с гнездами все легко меняется и перепаивается.
Здесь лучше всего использовать полевики с минимальным напряжением отсечки и небольшим начальным током стока. 2SK170 не удовлетворяет ни тому, ни другому условию :pardon: Лучше использовать из наших КП303И например (для использования в самой примочке они шумноваты, а вот для байпаса в самый раз, к тому же в моих краях стоят недорого - всего 3 рубля:) )

Если светодиод продолжает гореть при байпасе, то нужно поставить последовательно с ним резистор большего номинала.

... и добавил:

Либо выбрать другой полевик :pardon:
« Последнее редактирование: Октября 23, 2010, 22:35:44 от Mizzzer Schpion »

Оффлайн tifo

  • Эксперт
  • *****
  • Сообщений: 1202
  • Репутация: +39/-12
Re: Millenium bypass. Вопрос.
« Ответ #17 : Октября 23, 2010, 22:47:19 »
прошлой зимой за бутылку нажил более сотни 303ж - маленькая отсечка,ток,но шумный падла.теперь проблем с транзисторами для милениума не имею  :p

Оффлайн runing Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: Millenium bypass. Вопрос.
« Ответ #18 : Октября 23, 2010, 22:56:56 »

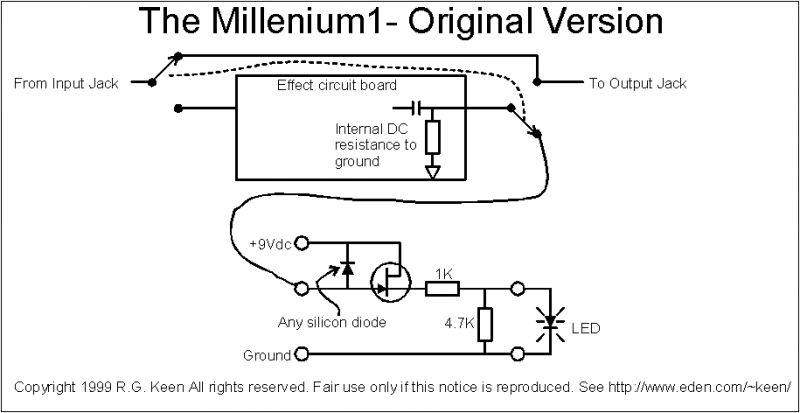

kynep, много раз собирал по этой схеме, никаких деталей не менял, делал всё по схеме. Всё отлично.

306399-0

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6814
  • Репутация: +373/-24
  • Руби МиТоЛ!!!
Re: Millenium bypass. Вопрос.
« Ответ #19 : Октября 23, 2010, 23:15:28 »
Mizzzer Schpion, runing, все оказалось еще проще, я лол.  :pozor: Повелся на схему с сайта Педальки.ру, там она без резистора 4.7к который шунтирует светодиод... вот без него он не гаснет, сейчас впаял... работает как часы.  ;D

Оффлайн Thorium

  • Эксперт
  • *****
  • Сообщений: 2251
  • Репутация: +59/-4
Re: Millenium bypass. Вопрос.
« Ответ #20 : Октября 23, 2010, 23:59:05 »
а что у вас за диоды и какой номинал резака на выходе схемы?

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6814
  • Репутация: +373/-24
  • Руби МиТоЛ!!!
Re: Millenium bypass. Вопрос.
« Ответ #21 : Октября 24, 2010, 00:04:09 »
Thorium, диоды 1N4148 и кд522, резистор какой, на выходе миллениума? 4,3 кОм, на выходе схемы 1 мОм.

Оффлайн Thorium

  • Эксперт
  • *****
  • Сообщений: 2251
  • Репутация: +59/-4
Re: Millenium bypass. Вопрос.
« Ответ #22 : Октября 24, 2010, 00:06:46 »
Thorium, диоды 1N4148 и кд522, резистор какой, на выходе миллениума? 4,3 кОм, на выходе схемы 1 мОм.
100к попробуй на выходе схемы. ну так, чисто для интереса.

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6814
  • Репутация: +373/-24
  • Руби МиТоЛ!!!
Re: Millenium bypass. Вопрос.
« Ответ #23 : Октября 24, 2010, 00:08:02 »
Thorium, завтра попробую. Но есть ли смысл, если и так все заработало нормально?  :hmmm:

Оффлайн runing Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: Millenium bypass. Вопрос.
« Ответ #24 : Октября 24, 2010, 00:09:59 »
завтра попробую. Но есть ли смысл, если и так все заработало нормально?  :hmmm:

Мы лёгких путей не ищем ;) За то будешь знать  :p

Оффлайн Змей Горыныч

  • Опытный
  • ****
  • Сообщений: 797
  • Репутация: +85/-8
  • www.zmg.su
    • Гитарные эффекты Змей Горыныч
Re: Millenium bypass. Вопрос.
« Ответ #25 : Октября 24, 2010, 00:17:29 »
Можно сделать и на биполярном при условии, что сопротивление базового резистора гораздо выше выходного сопротивления примочки (по постоянному току). Т.е. базовый резистор должен быть 1МОм и выше. При этом также нужно использовать транзистор с большим Beta - 2N3904 тут вряд ли подойдёт. Резистор, включённый последовательно со светодиодом, тоже желательно сделать побольше, а сам светодиод выбрать из ярких.

Оффлайн Ksandr-

  • Эксперт
  • *****
  • Сообщений: 1437
  • Репутация: +22/-1
  • хто здесь?!
Re: Millenium bypass. Вопрос.
« Ответ #26 : Марта 14, 2011, 21:45:18 »
выручайте народ. миллениум достал. светодиод горит всегда либо вообще не горит. вот схема:
355175-0

полевики ставил bf245b и кп303е. с bf светодиод горит всегда, с кп не горит вообще. маркировки брал вот отсюда http://circuits.datasheetdir.com/316/BF256B-pinout.jpg и отсюда http://rf.atnn.ru/s3/s-t/trnz-24.gif

Оффлайн shlema

  • Ветеран форума
  • ******
  • Сообщений: 6135
  • Репутация: +237/-5
  • skiper
Re: Millenium bypass. Вопрос.
« Ответ #27 : Марта 14, 2011, 22:04:24 »
С диодом у меня не работало, собирай по этой схеме, не напутай с цоколевкой.

Оффлайн Ksandr-

  • Эксперт
  • *****
  • Сообщений: 1437
  • Репутация: +22/-1
  • хто здесь?!
Re: Millenium bypass. Вопрос.
« Ответ #28 : Марта 14, 2011, 22:13:37 »
 резистор тут 1к а у меня там 2к2 и   на выходе схемы фильтр. мб в нем дело?

Оффлайн shlema

  • Ветеран форума
  • ******
  • Сообщений: 6135
  • Репутация: +237/-5
  • skiper
Re: Millenium bypass. Вопрос.
« Ответ #29 : Марта 14, 2011, 22:31:08 »
Вообще то работать должно. Покрути потенциометр 100к.
