Millenium bypass. Вопрос.
« : Декабря 06, 2009, 18:15:06 »
Собрал в педальке сабж по такой схеме:

217409-0

Все работает, только при включении эффекта, в динамике слышен громкий щелчек :(
Отпаял управляющий провод от "базы" транзистора байпасса, щелчка нет, значит кнопка в порядке, припаял и снова.....  >:(

Как лечить  ???

Оффлайн Xzert

  • Опытный
  • ****
  • Сообщений: 874
  • Репутация: +23/-0
Re: Millenium bypass. Вопрос.
« Ответ #1 : Декабря 06, 2009, 20:49:08 »
runing, вместо соротивления 330К, впаяй диод 1N914.

П.С. не доглядел, каюсь. Я собирал другую схему, на полевом транзисторе..

Оффлайн Weiss

  • Эксперт
  • *****
  • Сообщений: 1262
  • Репутация: +126/-3
  • ну... как-то так
Re: Millenium bypass. Вопрос.
« Ответ #2 : Декабря 06, 2009, 22:50:03 »
Попробуй на наших полевиках-у меня всё работает.Плата для него проще некуда:рисуется маркером,всё паяется поверхностным монтажом(обратной гладкой стороной потом приклеишь к копусу)

... и добавил:

P.S.оригинал платки получается в 2 раза меньше,чем на картинке)))
« Последнее редактирование: Декабря 06, 2009, 22:53:43 от Weiss »

Оффлайн runing Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: Millenium bypass. Вопрос.
« Ответ #3 : Декабря 06, 2009, 23:40:11 »
Понял, спасибо. Просто мне не понятно, по инету гуляет эта схема, что я собрал на 2N3904, и что, у всех щелкает?  ??? Странно...

Оффлайн SanderZ

  • Опытный
  • ****
  • Сообщений: 688
  • Репутация: +56/-1
  • диванный рукосуй
Re: Millenium bypass. Вопрос.
« Ответ #4 : Декабря 07, 2009, 09:26:15 »
У меня не щелкает. Кстати, миллениум поразумевает наличие резистора на выходе примочки (с выходноко контакта на землю).

Оффлайн runing Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: Millenium bypass. Вопрос.
« Ответ #5 : Декабря 08, 2009, 01:16:50 »
Цитата: SanderZ от Декабря 07, 2009, 09:26:15
У меня не щелкает.

У тебя тоже собрано на транзисторе 2N3904?

Цитировать
Кстати, миллениум поразумевает наличие резистора на выходе примочки (с выходноко контакта на землю).

Резистор имеется 100К.
Решил вопрос кардинально, собрал другую схему на полевике BS170, полный порядок, вопрос закрыт  :alc:

Оффлайн SanderZ

  • Опытный
  • ****
  • Сообщений: 688
  • Репутация: +56/-1
  • диванный рукосуй
Re: Millenium bypass. Вопрос.
« Ответ #6 : Декабря 08, 2009, 09:17:35 »
Цитата: runing от Декабря 08, 2009, 01:16:50
У тебя тоже собрано на транзисторе 2N3904?

Сейчас точно не помню, взял первый попавшийся. Или 2n2904, или bc547, были и те и другие под рукой.
Вот он на контактах переключателя висит...

Оффлайн shlema

  • Ветеран форума
  • ******
  • Сообщений: 6135
  • Репутация: +237/-5
  • skiper
Re: Millenium bypass. Вопрос.
« Ответ #7 : Октября 23, 2010, 10:55:27 »
Собрал на полевике 2sk 170bl диоде 1n4148 по той же схеме что и runing, и эта дрянь не работает  :7: Светодиод не гаснет.  :pozor: Проверил схему менял полярность диода, ставил вместо него резистор, потом менял транзистор, переворачивал его наоборот. Эффект один - светодиод ярко горит, когда прикасаешься к выводу от затвора светит тусклее. То есть на 10 к сопротивления об землю вообще не реагирует.Ну и гадость. Попробую еще другую схему от кина без диодов. Кста диоды я тоже пачку попробовал с некоторыми даже яркость диода не уменьшается.

... и добавил:

благо я подозревал подобное западло поэтому собрал все на панельке с гнездами все легко меняется и перепаивается.
« Последнее редактирование: Октября 23, 2010, 11:03:04 от shlema »

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10260
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Millenium bypass. Вопрос.
« Ответ #8 : Октября 23, 2010, 13:11:25 »
shlema,у меня с синим светиком он тускнеет чуть-чуть... мучал, так и не заставил его погаснуть. А с красным всё ог

Оффлайн shlema

  • Ветеран форума
  • ******
  • Сообщений: 6135
  • Репутация: +237/-5
  • skiper
Re: Millenium bypass. Вопрос.
« Ответ #9 : Октября 23, 2010, 17:38:48 »
у меня красный 5мм, попробую меньшего диаметра  :hmmm: :7:

Оффлайн Thorium

  • Эксперт
  • *****
  • Сообщений: 2251
  • Репутация: +59/-4
Re: Millenium bypass. Вопрос.
« Ответ #10 : Октября 23, 2010, 18:51:34 »
Цитата: shlema от Октября 23, 2010, 10:55:27
Собрал на полевике 2sk 170bl диоде 1n4148 по той же схеме что и runing, и эта дрянь не работает  :7: Светодиод не гаснет.  :pozor: Проверил схему менял полярность диода, ставил вместо него резистор, потом менял транзистор, переворачивал его наоборот. Эффект один - светодиод ярко горит, когда прикасаешься к выводу от затвора светит тусклее. То есть на 10 к сопротивления об землю вообще не реагирует.Ну и гадость. Попробую еще другую схему от кина без диодов. Кста диоды я тоже пачку попробовал с некоторыми даже яркость диода не уменьшается.

... и добавил:

благо я подозревал подобное западло поэтому собрал все на панельке с гнездами все легко меняется и перепаивается.
сколько ни собирал милениум - работало без вопросов и с синим и с красным. ну и ск170 ставить в него это конечно кощунство. для ск можно найти применение много-много получше. надо чота дешевое брать...

Оффлайн shlema

  • Ветеран форума
  • ******
  • Сообщений: 6135
  • Репутация: +237/-5
  • skiper
Re: Millenium bypass. Вопрос.
« Ответ #11 : Октября 23, 2010, 19:22:21 »
Thorium, точняк я тоже к мысли пришел что это дороговато, но runing, написал что если собирать  на полевике щелчков не будет. Выложи схему по которой собирал плз.

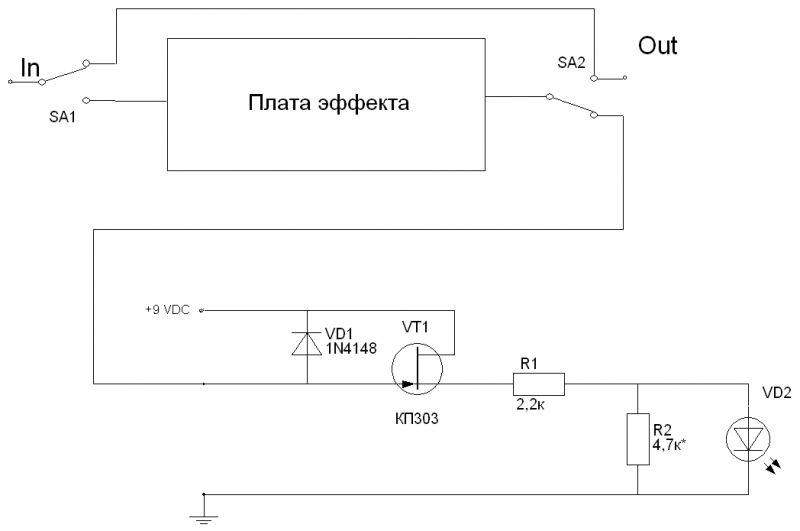

я собирал по этим


по этой вариант на полевике - не работает, с кучей разных деталек


 по этой все нормально работает, насчет щелчков пока незнаю
« Последнее редактирование: Октября 23, 2010, 19:24:39 от shlema »

Оффлайн Thorium

  • Эксперт
  • *****
  • Сообщений: 2251
  • Репутация: +59/-4
Re: Millenium bypass. Вопрос.
« Ответ #12 : Октября 23, 2010, 20:22:03 »
вот по второй и делай. тока я 4к7 не ставил вообще, а вмето 1к влупил 3к3 для обычного красного светодиода. все олично.

Оффлайн shlema

  • Ветеран форума
  • ******
  • Сообщений: 6135
  • Репутация: +237/-5
  • skiper
Re: Millenium bypass. Вопрос.
« Ответ #13 : Октября 23, 2010, 20:30:14 »
собрал на биполярнике, тоже работает. надеюсь щелчков не будет

Оффлайн Thorium

  • Эксперт
  • *****
  • Сообщений: 2251
  • Репутация: +59/-4
Re: Millenium bypass. Вопрос.
« Ответ #14 : Октября 23, 2010, 20:48:43 »
была где то даже фотка, ток чот найти не могу - собрал милениум вскрутку на столе, затвор коротил послюнявленными пальцами. все работало :D :D :D а вы говорите что чота там не гаснет :D
