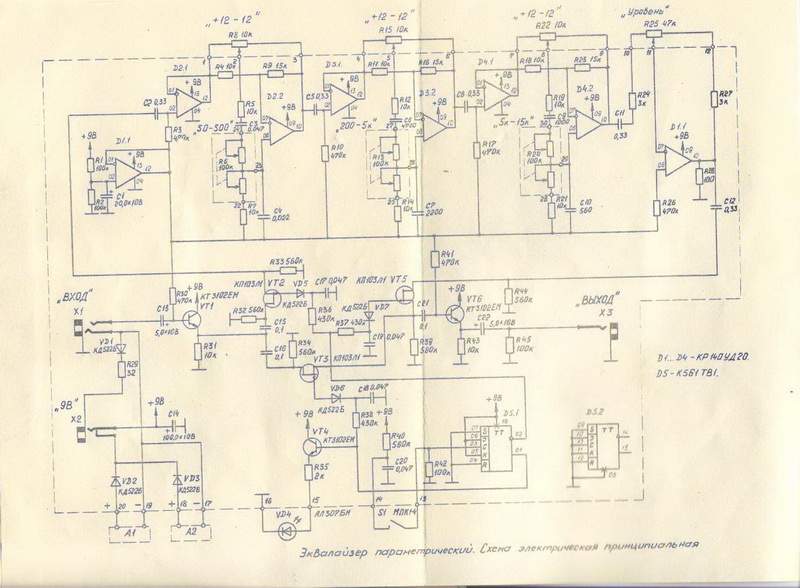

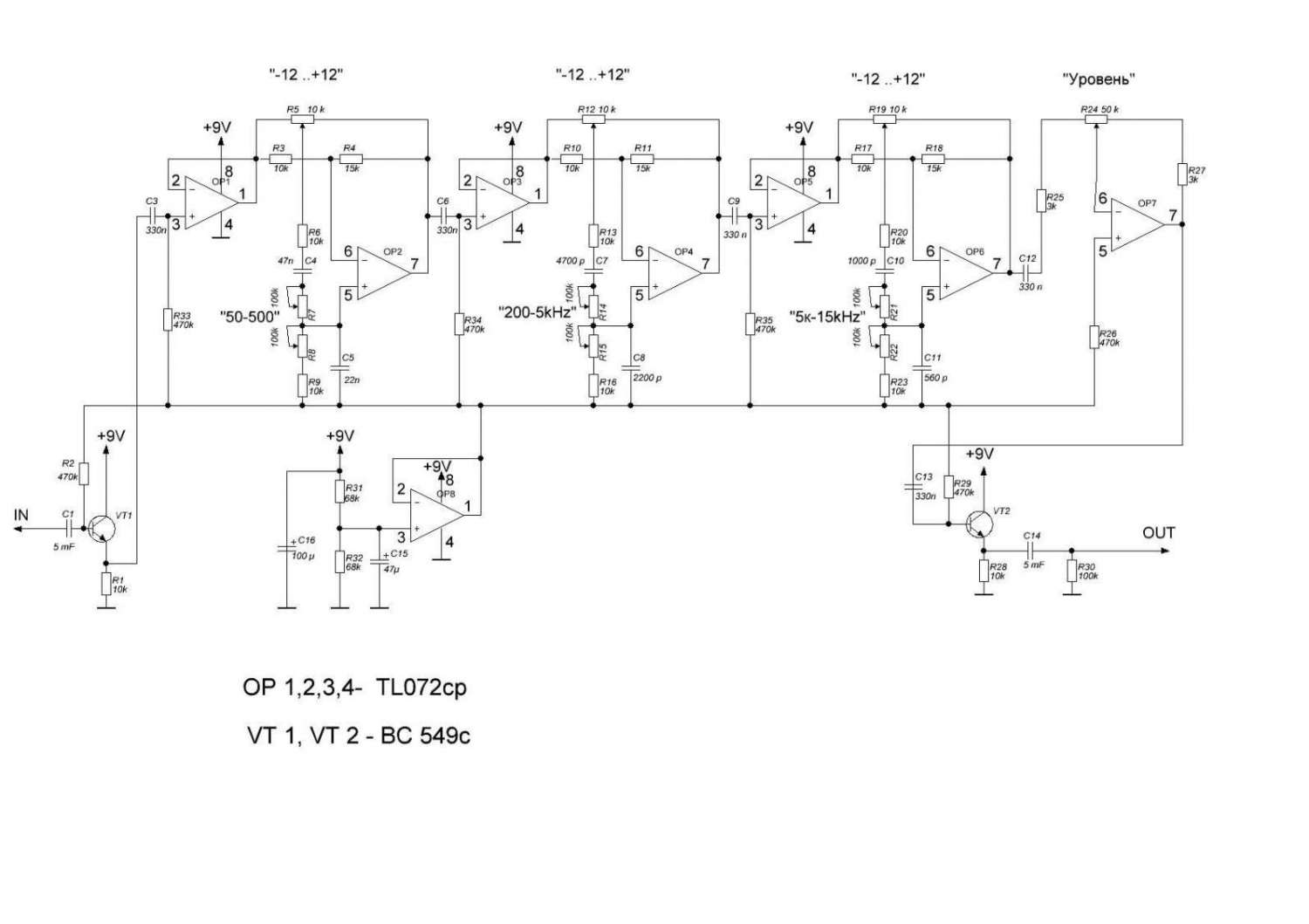

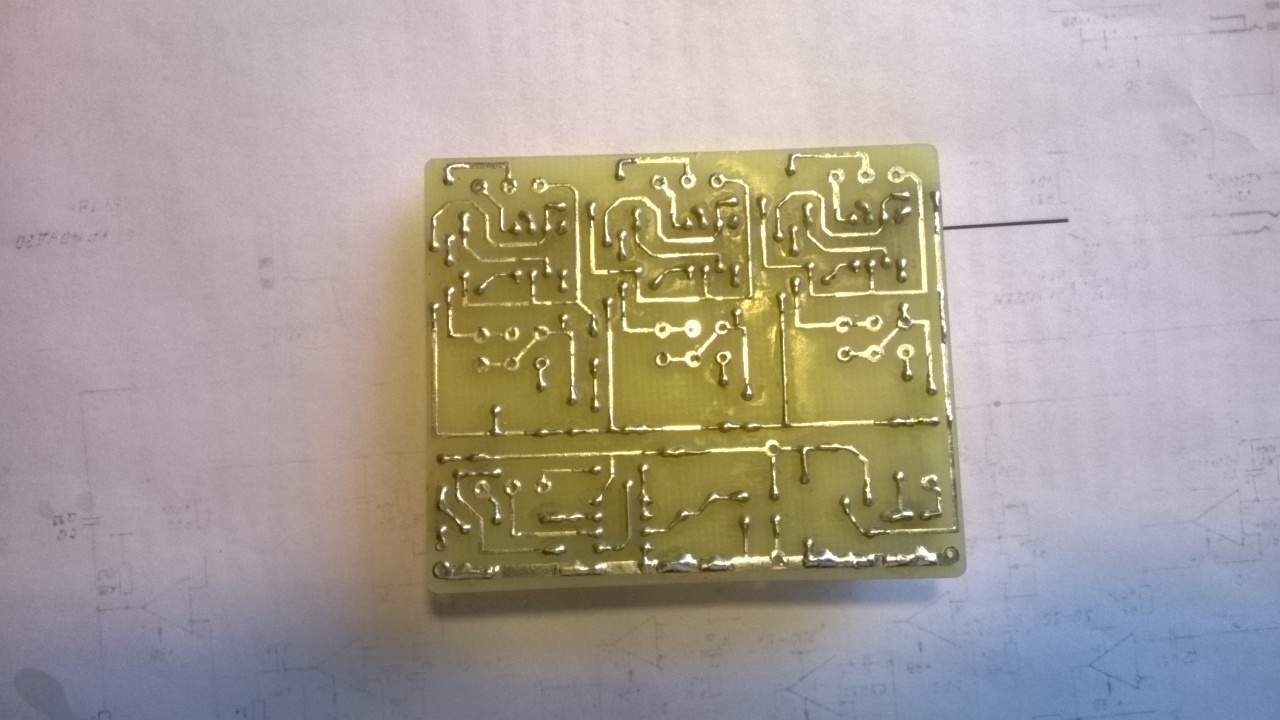

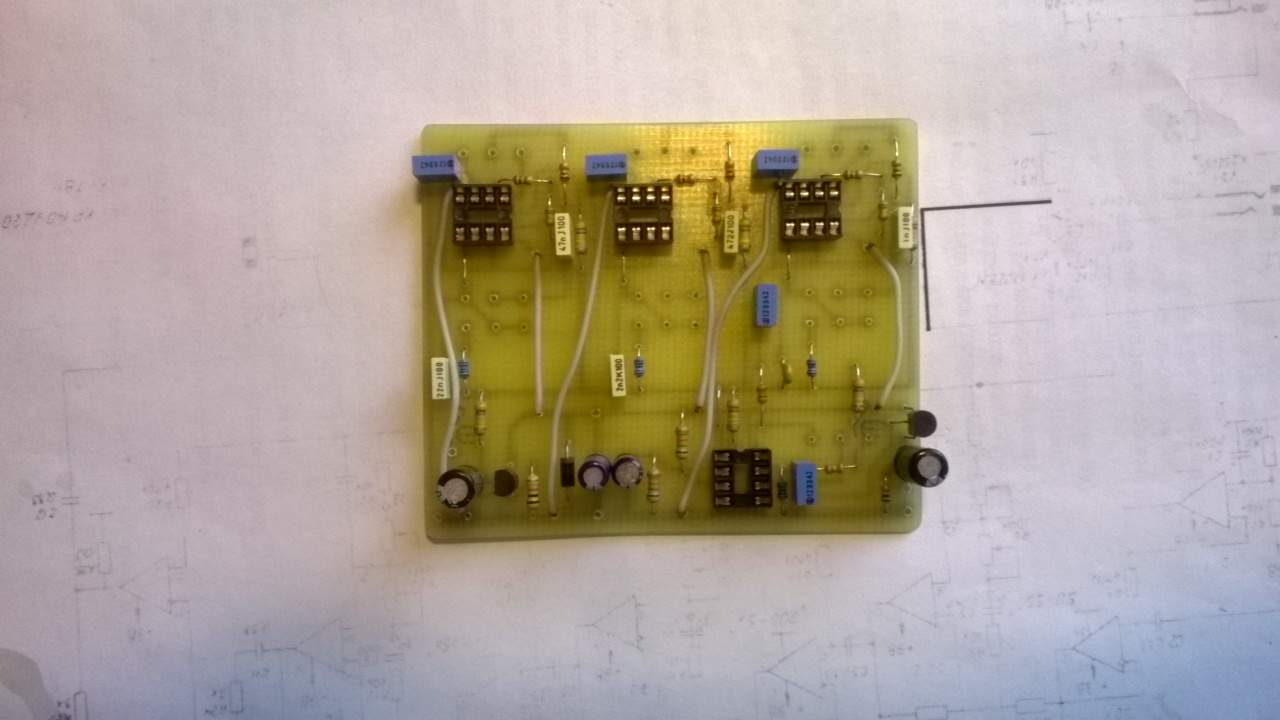

 Вобщем, взбрело мне в голову создать какой-то эквалайзер в формате примочки. Прочитал в интернете, что для гитары графические эквалайзеры не очень подходят, поэтому решил делать параметрический. За основу взял схему примочки "ЛЕЛЬ ЭП " , максимально упростив и модернизировав   её -  удалил из неё активный байпас на микросхеме К561ТВ1 вместе с ключами на полевиках  . И изменил схему под современные ОУ TL072 вместо родных КР140УД20 .  Печатку тоже сам развёл под свою схему. Вчера всё допаял, запустил. Но примочка почему-то очень фузит , вместо чистого звука идут искажения и запирание. Такое впечатление, что где-то не хватает смещения.  ???  Вроде всё совпадает с оригинальной схемой, проверял уже..  Сама функция эквалайзера работает, все регуляторы работают, частоты меняются, ручка громкости тоже работает. Только очень сильно фузит. Может кто то подскажет, куда копать.  Или где ошибка в моей схеме ?  Может я напутал с входами ОУ ( инвертирующий/ неинвертирующий )??  Хочется чтобы она заработала, жаль выбрасывать, столько труда проделано ... Всем спасибо заранее) . Внизу схемы ( первая- оригинал, вторая- моя )  и печатка.
 P.S.  Исправил схему, и печатки , нашёл где были ошибки . Тперь всё работает, как надо. Правда регулятор громкости надо поставить в среднее положение. Если крутить больше, то начинаются искажения.

... и добавил:

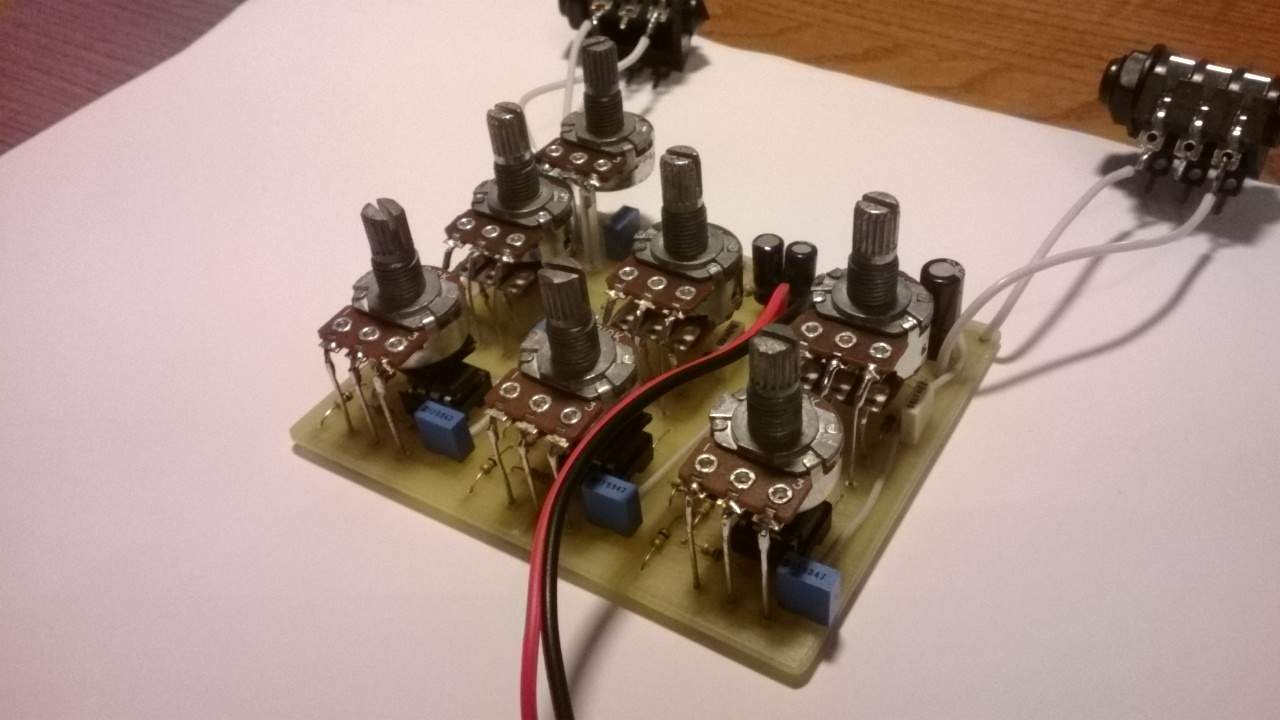

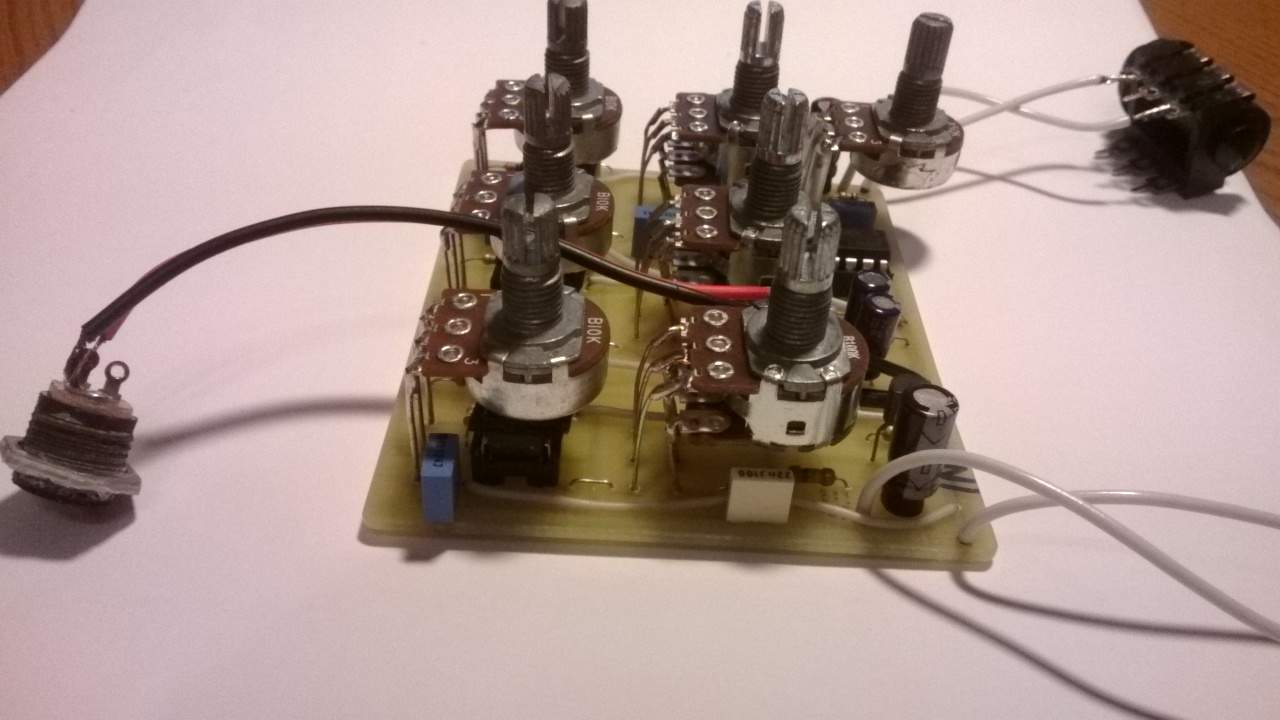

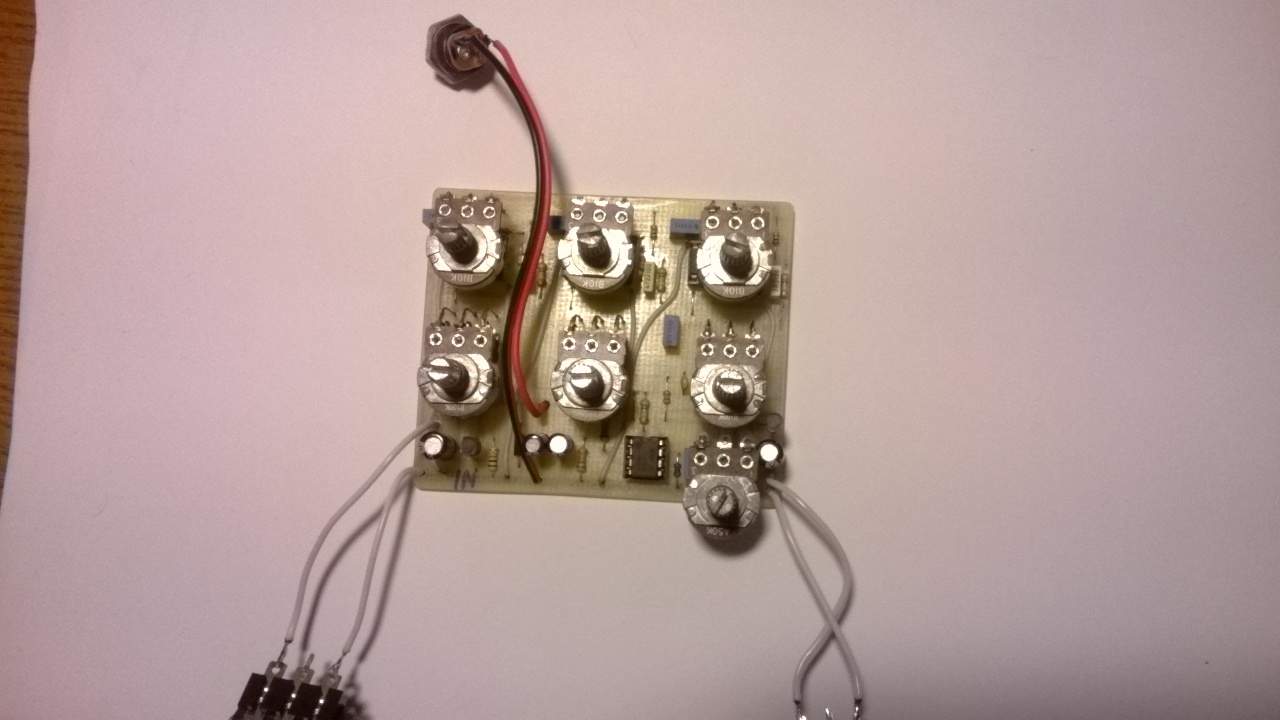

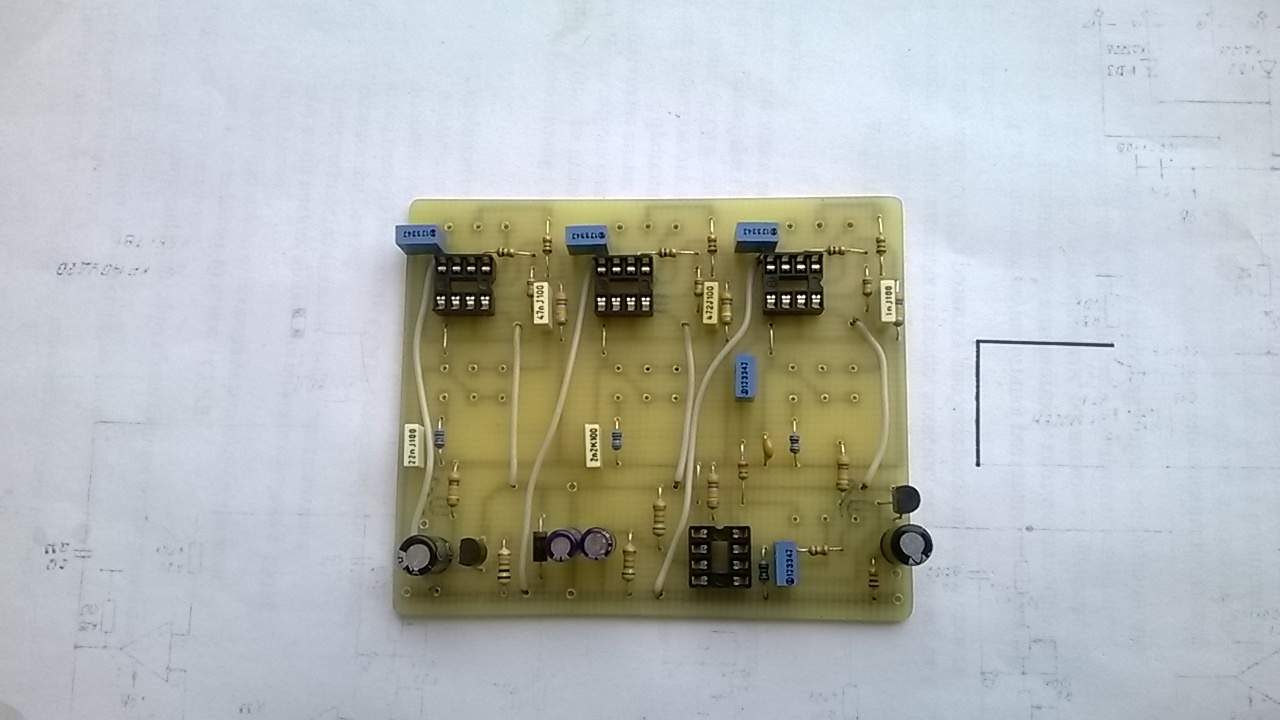

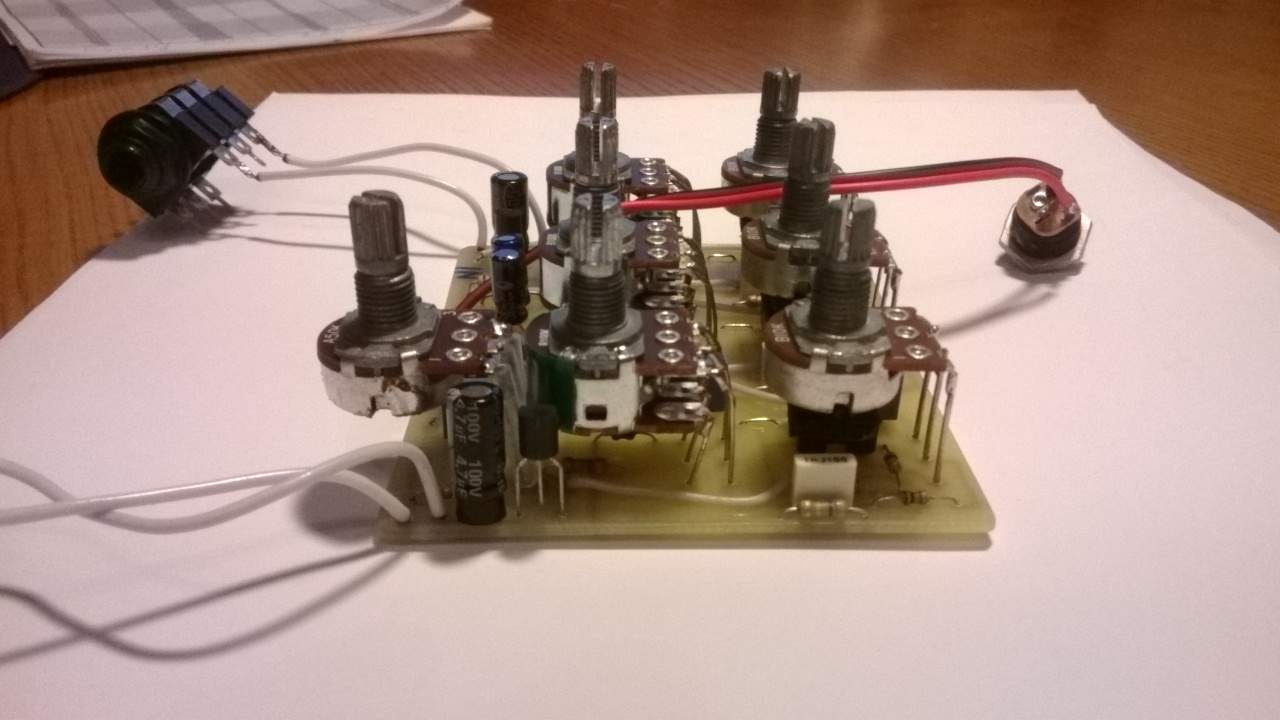

Ну и пару фоток платы
« Последнее редактирование: Февраля 13, 2014, 23:22:20 от High Hopes »

Оффлайн Землячёк

  • Эксперт
  • *****
  • Сообщений: 1184
  • Репутация: +66/-0
  • В совершенстве владею 5-ю гитарами. Как владелец.
Не вижу контакта 1-2 ноги ОР1, ОР3, ОР5.

Оффлайн High Hopes Автор темы

  • Опытный
  • ****
  • Сообщений: 801
  • Репутация: +132/-1
  • Воля и Разум
Вы имеете в виду, что на оригинальной схемы эти выводы соединённые между собой ??? Блин, это чё я не заметил ?  Там точки стоят ?
 Точно,  1и2 выв. должны быть соединённые, как это я так   ??? :pozor:  Сейчас доделаю, СПАСИБО !!!
« Последнее редактирование: Февраля 13, 2014, 22:53:03 от High Hopes »

Оффлайн Землячёк

  • Эксперт
  • *****
  • Сообщений: 1184
  • Репутация: +66/-0
  • В совершенстве владею 5-ю гитарами. Как владелец.
  Там точки стоят ?
Даже если не стоят, они там должны быть ;)

Оффлайн High Hopes Автор темы

  • Опытный
  • ****
  • Сообщений: 801
  • Репутация: +132/-1
  • Воля и Разум
Даже если не стоят, они там должны быть ;)
Спасибо огромное, я уже тоже понял, что там они должны быть !

... и добавил:

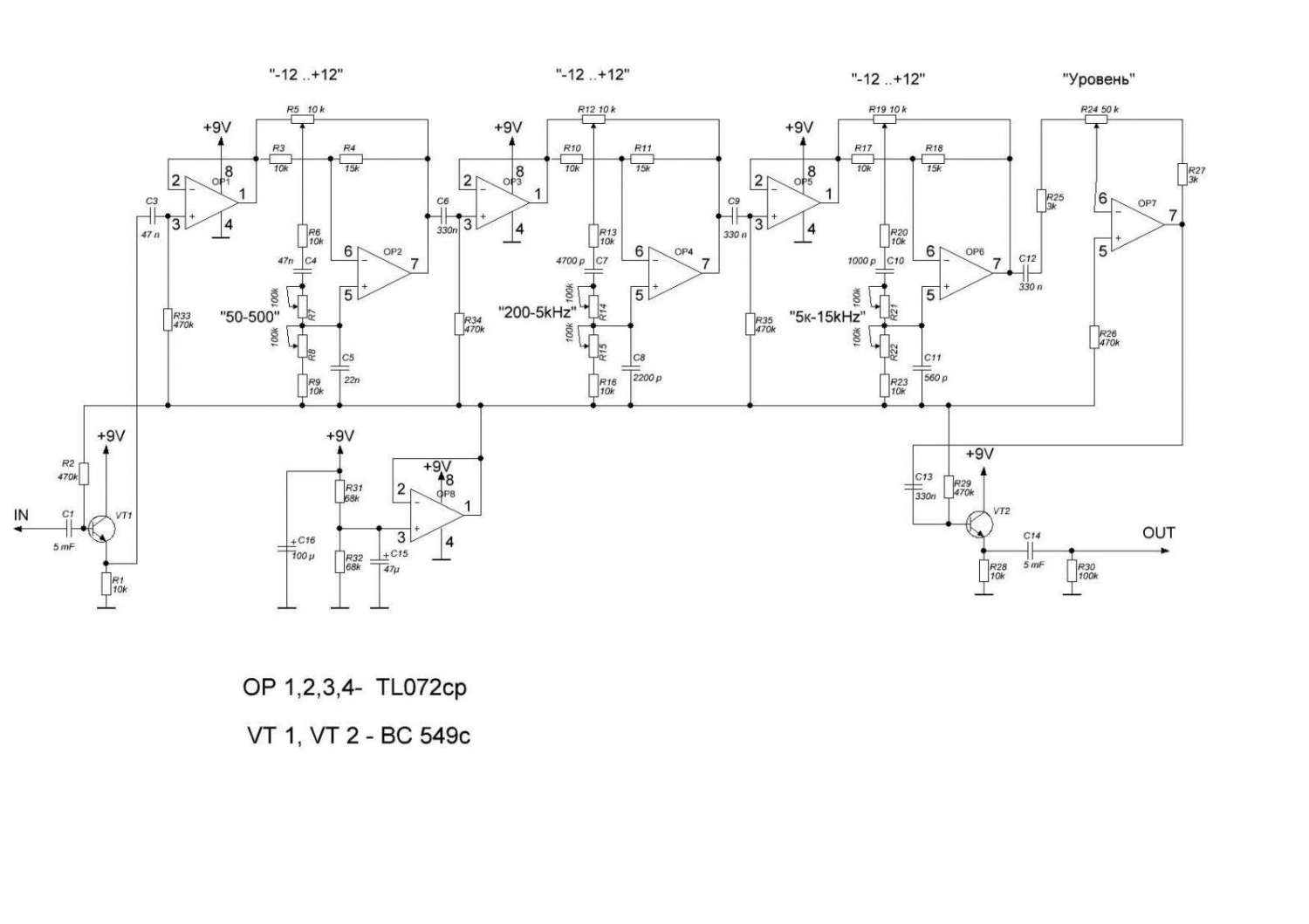

Немного доработал этот эквалайзер, чтобы не было искажений. Изменил проходной кондёр меджу первым каскадом на транзисторе и входом первого ОУ с 330 нФ на 47 нФ . В принципе, можно поставить и 22 нф. После этого искажения полностью пропали . Вот схема с изменениями .
