Вместо OP07 воткни LF351, будет более играбельно, без излишнего пердежа

... и добавил:

Вообще, басить сильно эта педалька не должна, по низам она весьма сдержана, если все собрано правильно...

Medvedeff8,
Собрано правильно, я смотрел номиналы, дорожки и т. д.  Это "фирменный" клон, если можно так сказать - есть такая контора Biyang, её производство. Качественная плата, кондёры Wima и микросхема LM308N   После неё - ЭП на С1815, и уже с него - на регулятор громкости. Ну и Миллениум на полевике. Единственное, что нарыл на забугорных форумах на неё -  был типа дефектный съём схемы или брак по комплектации, вместо 560 Ом фигачили 56 кОм, все жаловались на ватный звук и примус сняли с производства. Но в моём экземпляре стоит 560 Ом, и не похоже, что его кто-то менял.
Кстати, я слушал несколько роликов с этой педалью, и мои ухи слышали избыток низа при наваливании гейна.
Примус называется Biyang DS-8 Mouse.
Упс...    Сейчас зрительно вспомнил: там стоит корректирующий кондёр 47 пик вместо стандартных 30. Это сильно меняет дело?

Da Funk,  спасибо, приму к сведению! Хотя, честно сказать, наивно полагал, что быстродействие ОУ - это про отыгрывание высоких... Надо искать Букварь

Всем привет! Недавно попался за недорого клон крысы. Как только включил - понял, почему мне его продали Гейн после 12 часов (ну ладно, после 13) - неиграбелен, двух гитары превращается в бас-гитарный, низ забивает всё остальное... Я не придумал ничего лучше, чем заменить ёмкость(ту, что впослед с 47 Ом) на 0,47 мкф. Теперь кранч стал поискристее, а если гейн до упора - звук по тяжелее, но не фуззит и не бубнит, как раньше.
Хочу спросить: насколько я неправ и есть ли альтернативное решение?

у меня был Walrus audio Iron horse и таже история. в итоге басисту она больше подошла

А с обратной стороны платы случайно нет фото?

http://www.muzique.com/lab/true_bypass.htm
Дык для байпаса и два диода используются

... и добавил:

https://guitargas.com/wp-content/uploads/2014/04/rat-pedal-lm308chip.gif

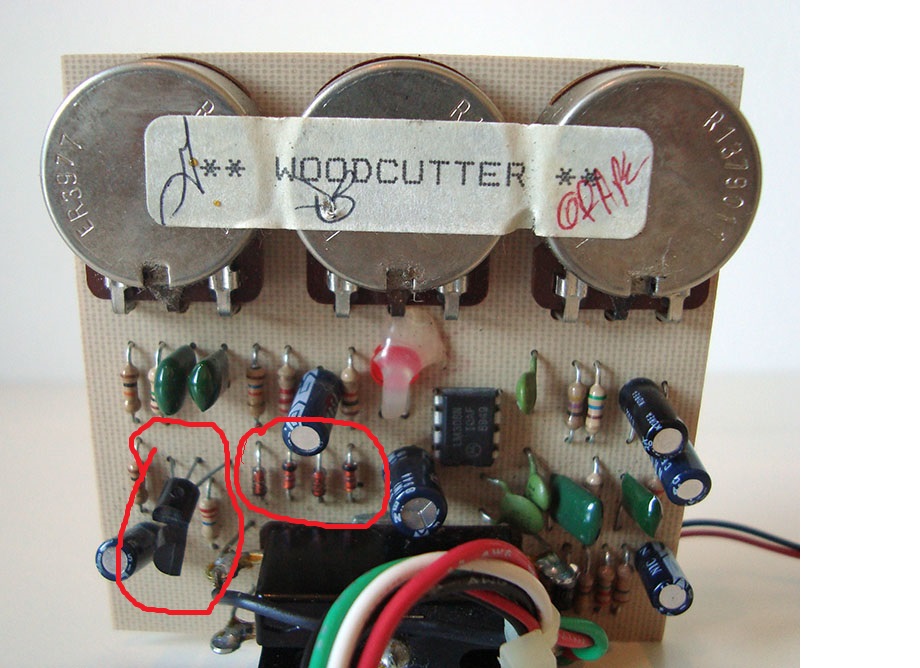

Тут тоже два транзистора, но плата сделана по другому

... и добавил:

https://images.reverb.com/image/upload/s--8h5TFcov--/a_exif,c_limit,e_unsharp_mask:80,f_auto,fl_progressive,g_south,h_620,q_90,w_620/v1466991104/bfx6fsfsjsf8pyibztic.jpg
Турбокрыса

Всем крысостроителям и крысомоддерам на заметку - проверяйте напряжение смещения на выходном транзисторе - очень легко влететь в догруз и мыло, особенно касается любителей светодиодов в ограничении. У себя сделал 1M об землю + 1M к 9V от затвора - разница в звуке в режиме светодиодов капитальная.

Можно еще проще сделать, вместо земли подключить 1М к делителю напряжения. Результат аналогичный двум резисторам, а входной импеданс буфера будет как в оригинале 1М, а не 500к, как при двух резисторах
