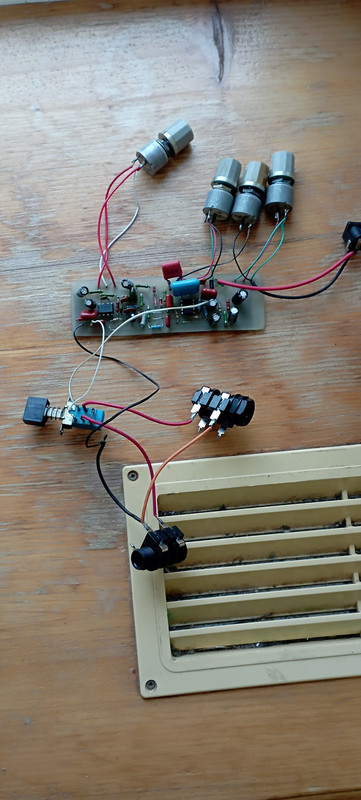

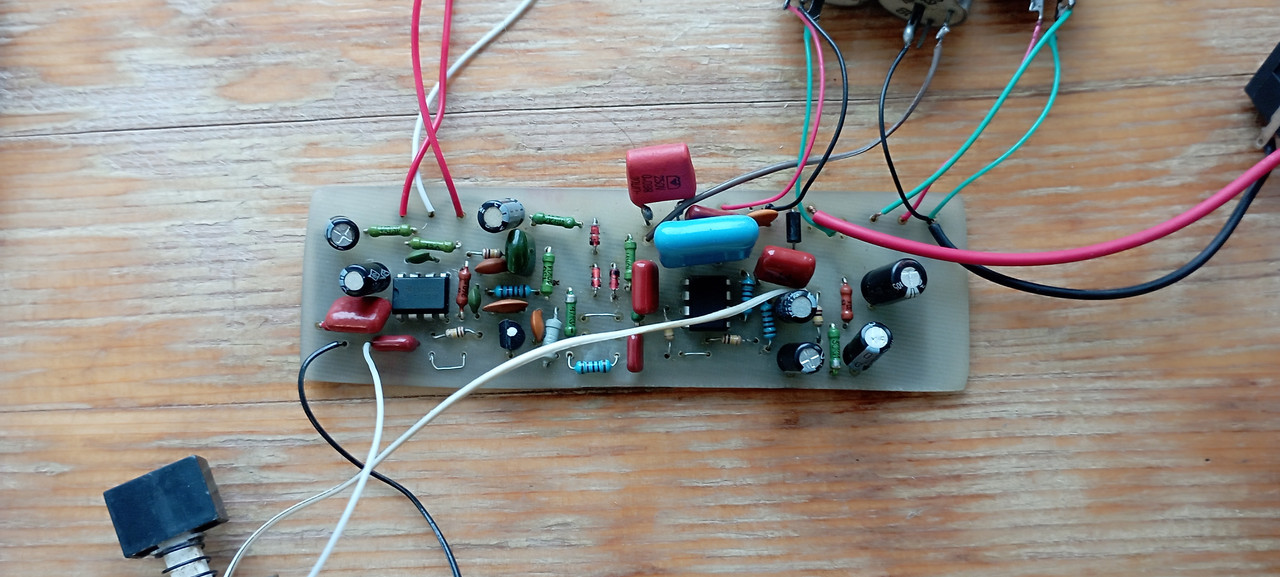

Вообщем посмотрев ролик с канала HardSound(https://www.youtube.com/watch?v=p_7BRsnMeT0&t=1442s&ab_channel=HardSound), решил повторить. Потравил, пофлудил, запаял, и на радостях пошёл проверять: и такая бяка случилась, ручка гейна не работает вообще. Какойто перегруз кранчевый нарулить можно, но это не то что я хотел. Есть у кого-то догадки что случилось?

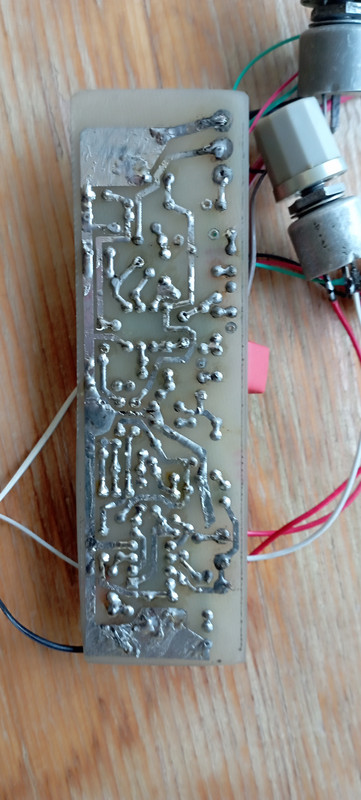

Ростик987, Покрыть плату толстым слоем орехового масла флюса ФКСп и исправить пайку/лужение всех дорожек и контактных площадок. На вид пайка сухая а местами похожа на холодную.
Промыть плату (изопропил, ацетон, бензин "Калоша")
Просмотреть на предмет залипух - лишних замыканий
Потом начинать наладку.

Ну а так  за уверенный старт на форуме!

P.S.:Не флудят плату. Покрытие меди оловом - лужение. дорожки протравил, потом залудил. Ну это старческое брюзжание

Alex_SG, глазастый ты) Я в таком качестве только потенциальные штуки 3 коротыша вижу...

Можешь указать где пожалуйста, если не тяжело

Можешь указать где пожалуйста, если не тяжело

Дык мыть и чуть более качественно пропаивать все равно надо (любое устройство не только тут).

Я то могу обвести, - смысл? а если по смазанному фото я промахнулся?

Если сомнения по каким-то местам - мультиметр и прозвонить наверняка (после отмывки!).

Ростик987,
Попробуй С6 уменьшить в 10 раз.
И с хорошим флюсом пропаять плату, похоже много плохих паек.
Вот здесь похоже на разрыв дорожки.

Ростик987, сколько температура паяльника при пайке?
Если простецкий - сколько ватт?

350-400°

Все так паяют, и ничо

а потенциометры точно нужных номиналов по сопротивлению?
