Re: модифицируем преамп
« Ответ #75 : Февраля 02, 2021, 23:00:11 »
Нулевой смысл делать отдельную коммутацию если есть накальные 12В постоянки. ЗАЧЕМ?  ???

Оффлайн High Hopes

  • Опытный
  • ****
  • Сообщений: 901
  • Репутация: +165/-1
  • Воля и Разум
Re: модифицируем преамп
« Ответ #76 : Февраля 03, 2021, 20:08:55 »
Нулевой смысл делать отдельную коммутацию если есть накальные 12В постоянки. ЗАЧЕМ?  ???
Именно на этом трансе есть только 6.3 В и 50 В , ну и анодка

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89816
  • Репутация: +9827/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: модифицируем преамп
« Ответ #77 : Февраля 03, 2021, 21:39:16 »
Именно на этом трансе есть только 6.3 В и 50 В , ну и анодка

Ответ был на сообщения выше. Про этот транс и так все понятно.

Оффлайн High Hopes

  • Опытный
  • ****
  • Сообщений: 901
  • Репутация: +165/-1
  • Воля и Разум
Re: модифицируем преамп
« Ответ #78 : Февраля 04, 2021, 23:00:44 »

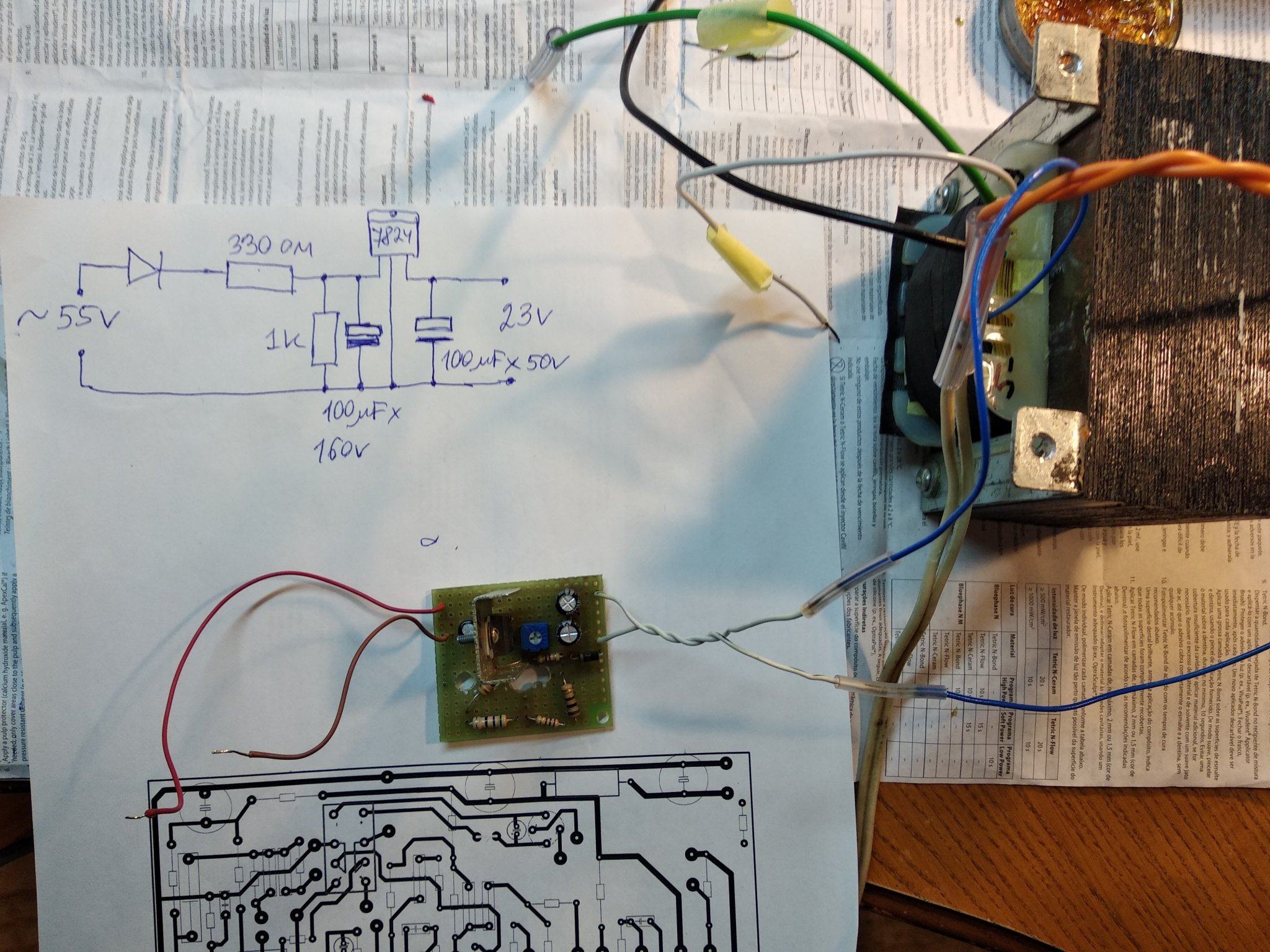

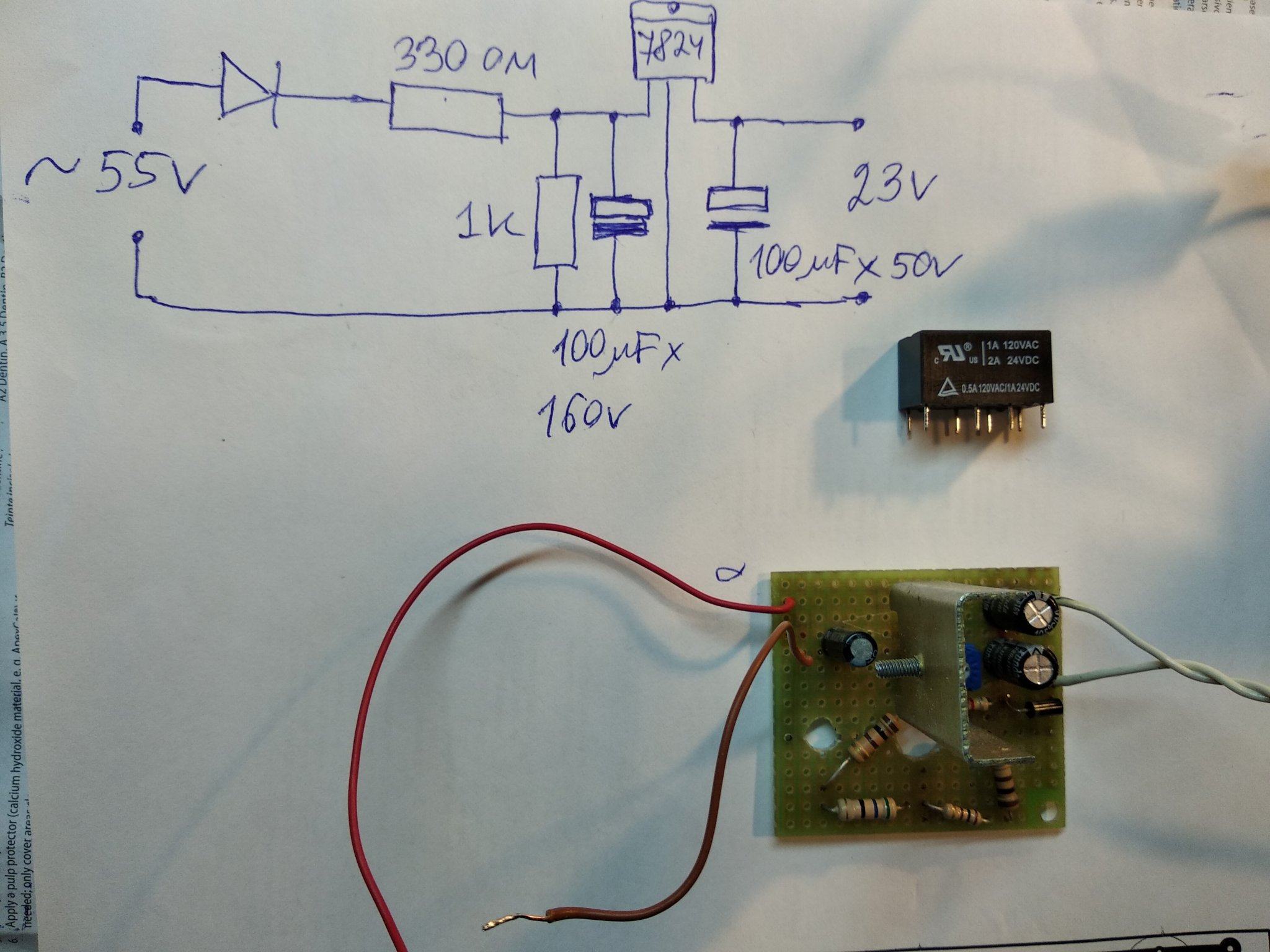

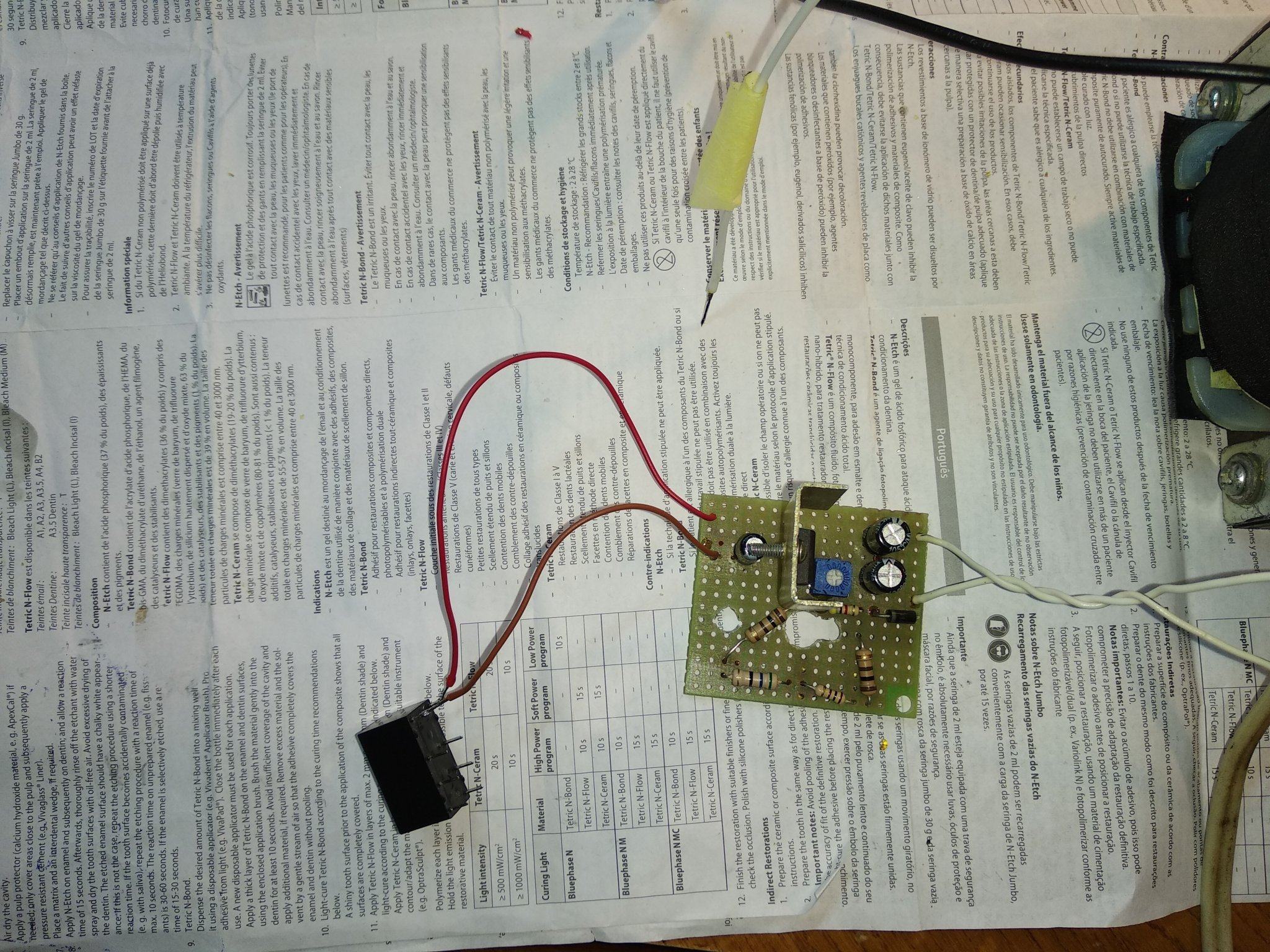

 перед сборкой на плате решил сделать на макетке пробное питание реле на 24 В от обмотки смещения на 55 в. В результате подбора резисторов в делителе получилось 330 ом и 1 кОм. Стабилизатор греется немного , резисторы 0.5 Вт греются больше. Поэтому в делитель надо ставить резисторы на 2 Вт . Реле это кстати неполярное оказалось ,всё равно какая полярность работает - прекрасно  все переключает . Просадки напряжения на выводах обмотки нет  под нагрузкой . Так что можна делать плату
« Последнее редактирование: Февраля 05, 2021, 00:00:47 от High Hopes »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89816
  • Репутация: +9827/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: модифицируем преамп
« Ответ #79 : Февраля 05, 2021, 09:35:32 »
High Hopes, Диод параллельно обмотке реле ОБЯЗАТЕЛЬНО! Иначе привет. 1К в делителе можно и не шибко мощный, а 330 ом надо да, ватта на 2 минимум. И желательно МО.

Оффлайн High Hopes

  • Опытный
  • ****
  • Сообщений: 901
  • Репутация: +165/-1
  • Воля и Разум
Re: модифицируем преамп
« Ответ #80 : Февраля 05, 2021, 14:56:36 »
А зачем диод ? Я пробовал нормально работает без него

Оффлайн tube-freak

  • Эксперт
  • *****
  • Сообщений: 1057
  • Репутация: +365/-2
  • yo yoda
Re: модифицируем преамп
« Ответ #81 : Февраля 05, 2021, 14:59:42 »
выброс напряжения при включении ... противоЭДС катушки.
Его надо бы подавить диодом... Иначе со временем кренка склеит ласты

Оффлайн High Hopes

  • Опытный
  • ****
  • Сообщений: 901
  • Репутация: +165/-1
  • Воля и Разум
Re: модифицируем преамп
« Ответ #82 : Февраля 05, 2021, 15:00:36 »
Аа точно , самоиндукция при отключении

Оффлайн Максим Смелый

  • Опытный
  • ****
  • Сообщений: 540
  • Репутация: +51/-15
  • Inmalum
Re: модифицируем преамп
« Ответ #83 : Февраля 06, 2021, 00:35:48 »
Аа точно , самоиндукция при отключении
да, два раза писали)

Оффлайн High Hopes

  • Опытный
  • ****
  • Сообщений: 901
  • Репутация: +165/-1
  • Воля и Разум
Re: модифицируем преамп
« Ответ #84 : Февраля 06, 2021, 18:45:33 »

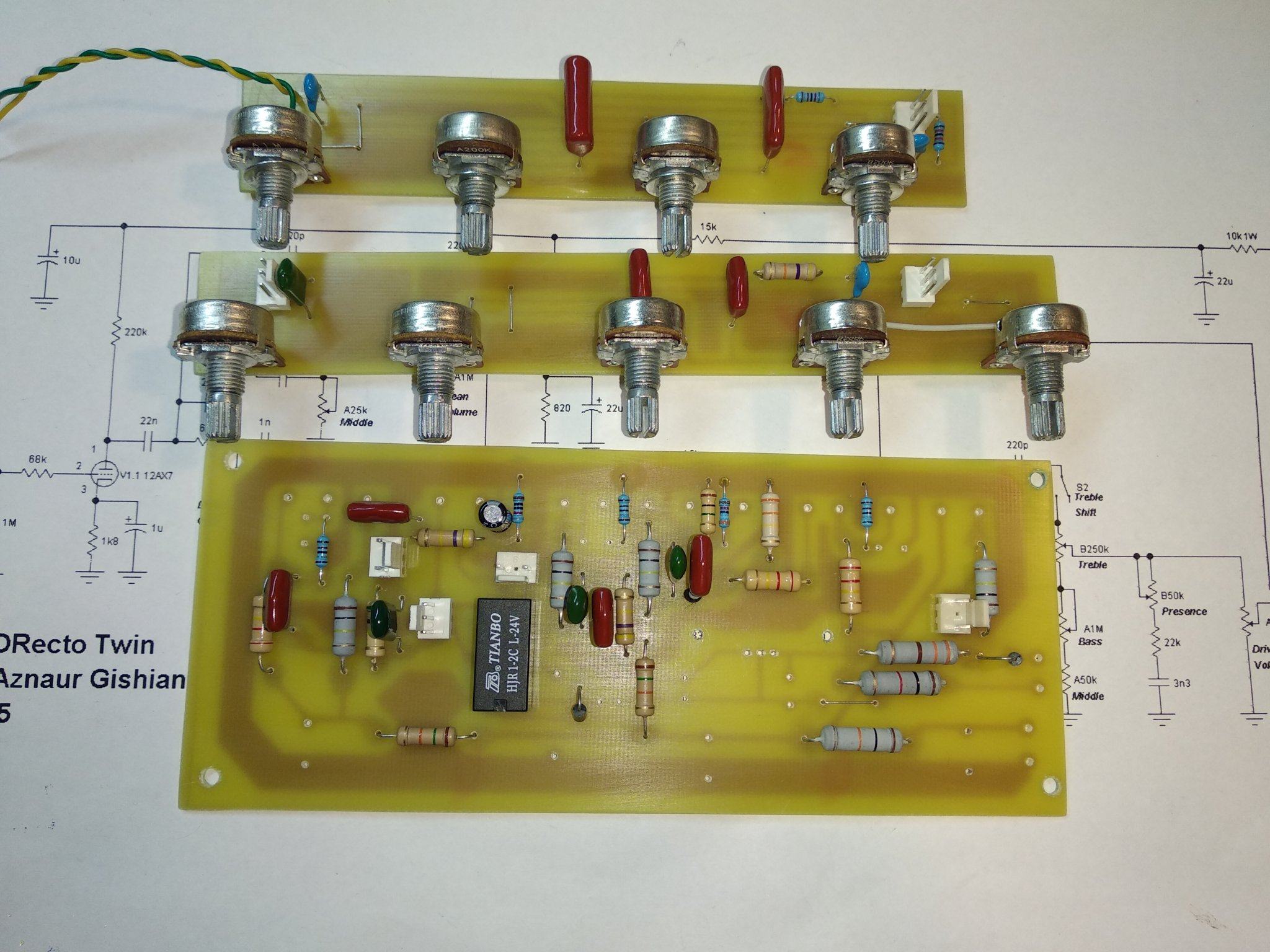

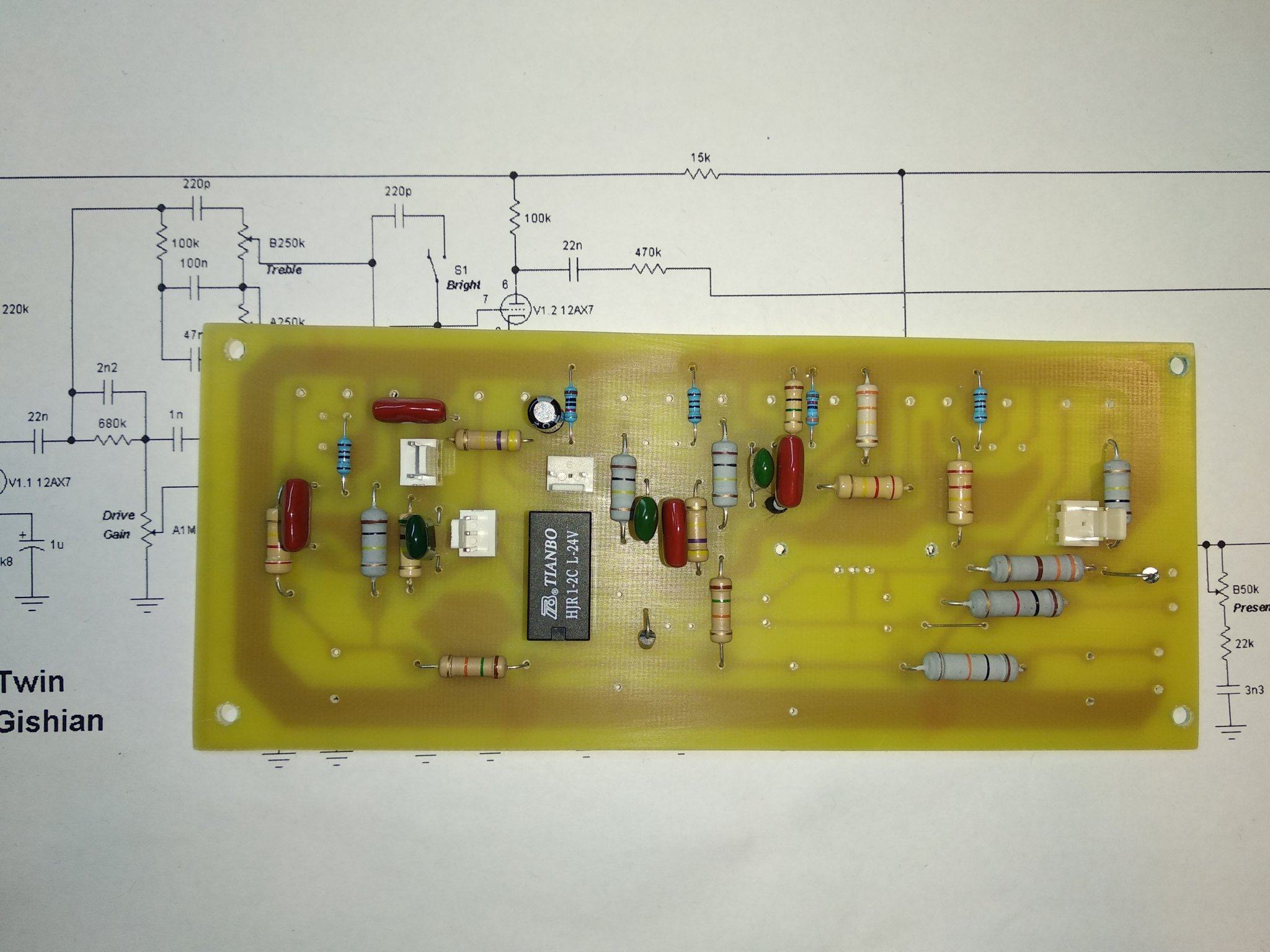

В итоге доработок плата обрела такой вид ( добавил диод для реле, немного освободил место под радиатор для КРЕнки на 24 В, и кондёров в его обвязке. Можна конечно убрать всё питание реле на отдельную плату, но я думаю ради всего одного реле этого не стоит делать.  Попробую сделать всё на одной плате. Если конечно этот узел не будет давать наводки на сам преамп ? В крайности, если радиатор стабилизатора не будет помещаться, его всегда можна подогнать-подпилить )

... и добавил:

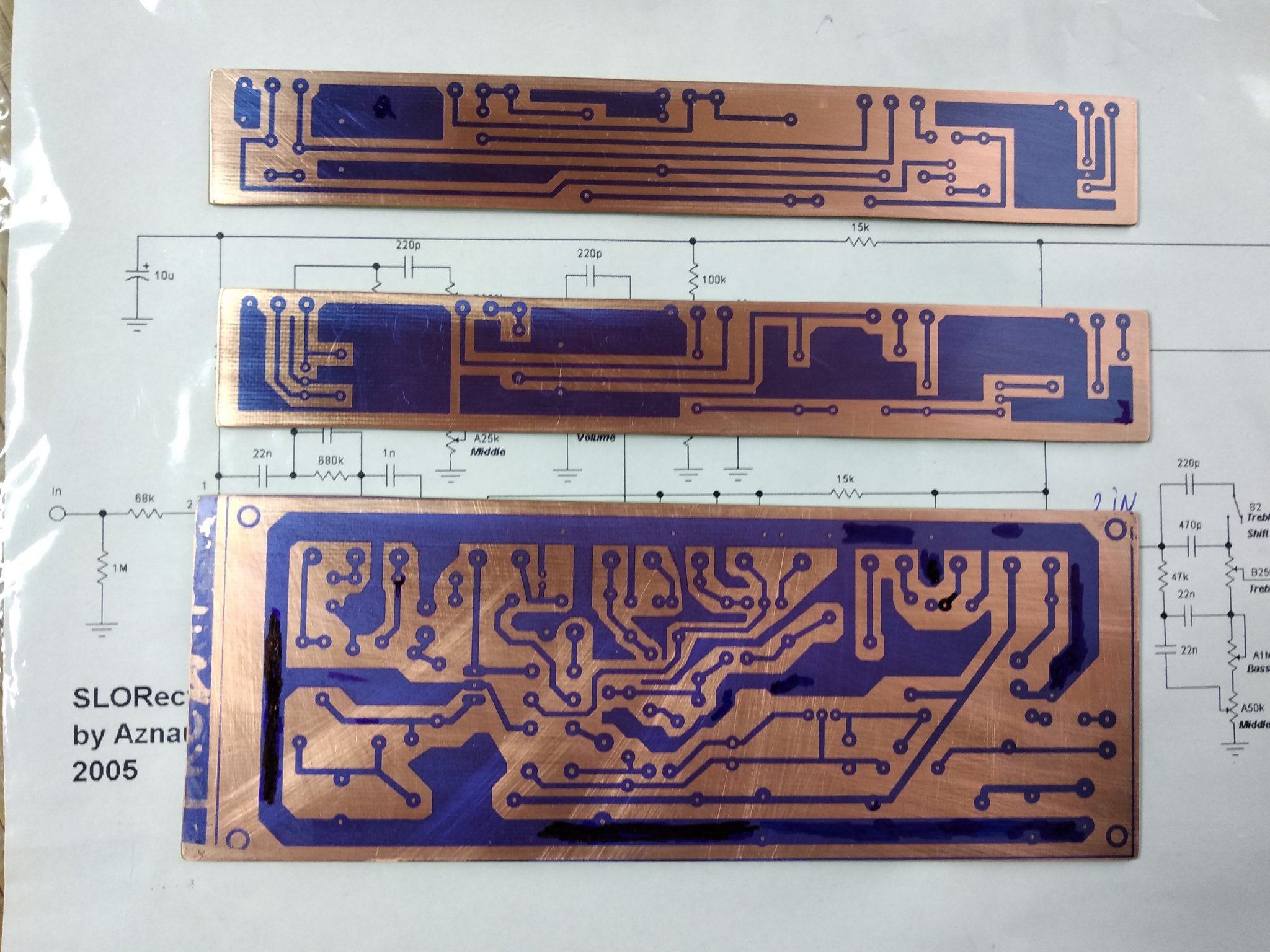

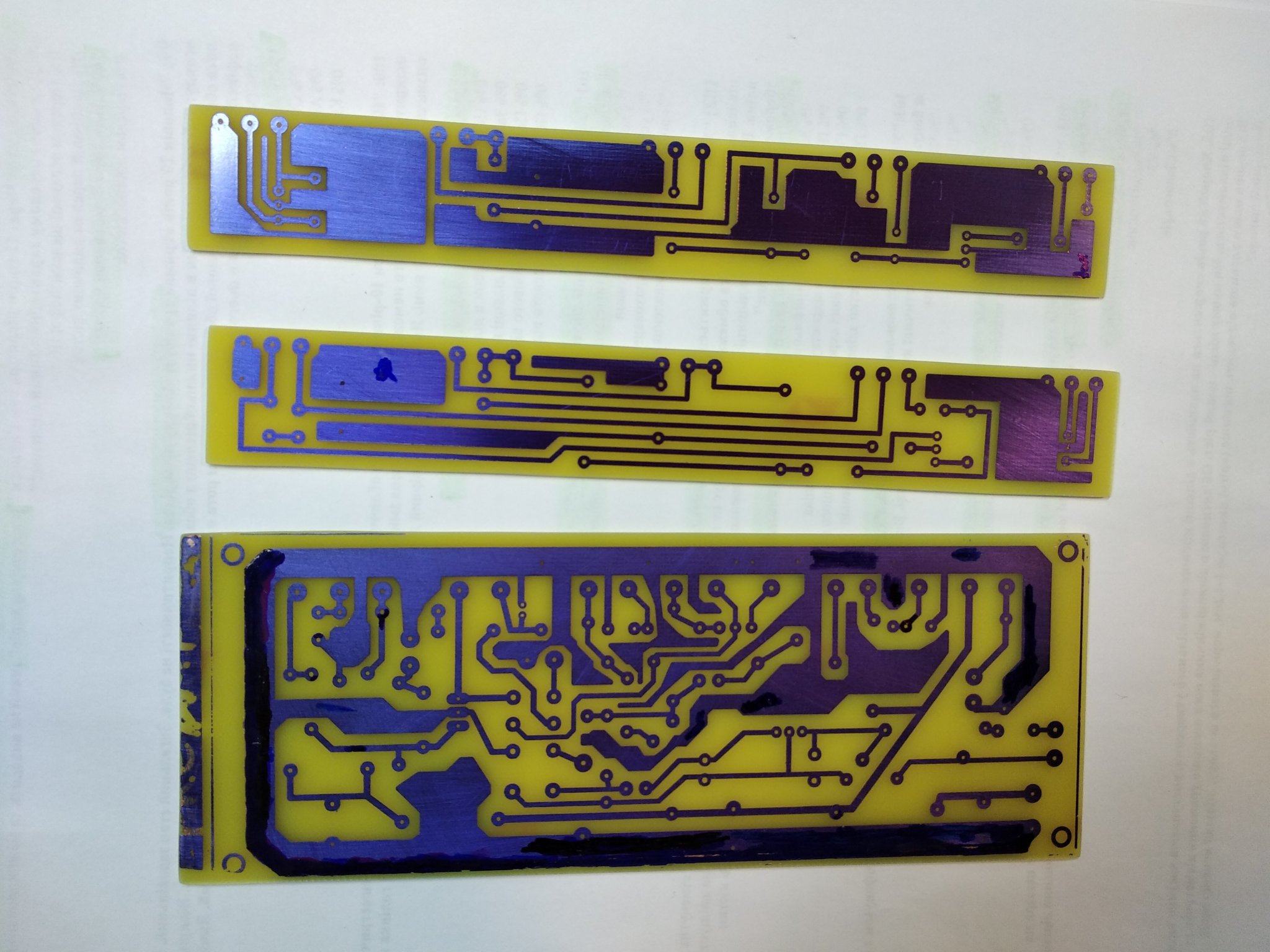

Сделал печатки методом плёночного фоторезиста . Печатки для темброблоков взял из проекта SRT-2 .
« Последнее редактирование: Февраля 07, 2021, 17:36:38 от High Hopes »

Оффлайн Максим Макаров

  • Новичок
  • *
  • Сообщений: 4
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: модифицируем преамп
« Ответ #85 : Февраля 07, 2021, 22:10:46 »
В общем победил!!!

ниже нарисовал мои изменения в схему, при переключении остался легкий "цык", проблема была в выходном делителе, в момент переключения между преампом и оконечником был именно делитель, что вызывало разрыв схемы и замыкание на другое плечо (за один раз нужно вносить в схему одно изменение, тогда будет сразу понятно откуда проблемы лезут)
сейчас переключение clean/overdrive происходит с вполне приемлемым "цык" и фактически без изменения уровня громкости. жду последнюю микросхему uPC1237 и проект будет завершен полностью. всем спасибо!

переключение clean/hi делается sw1.1 и sw1.2? Дык конечно грохать будет. sw1.1.  стоит в самом чувствительном месте цепи. Я бы для клина соорудил делитель где-нибудь сразу после разделительного конденсатора 22n. Тогда щелчок от тубмлера сначала ослабится на потенциометре гейна и только потом пойдет на сетку второго триода.

... и добавил:

И еще поправьте если вру. Утечки сетки через пот гейна могут сформировать какое-то постоянное напряжения на сетке, нет? Тогда если мы условные 500K потенциометра вдруг поменяем на 10K об землю, потенциал поменяется и вот вам щелчок?

попробовал сделать как Вы предложили, сразу после разделительного 22нФ поставил делитель, даже пробовал еще один разделительный конденсатор поставить на 22 нФ после гейна - кардинально никакой разницы... все равно грохает. питание реле отвязано от питания схемы полностью (запитывал от другого источника)

« Последнее редактирование: Февраля 13, 2021, 22:37:48 от Максим Макаров »

Оффлайн High Hopes

  • Опытный
  • ****
  • Сообщений: 901
  • Репутация: +165/-1
  • Воля и Разум
Re: модифицируем преамп
« Ответ #86 : Февраля 21, 2021, 20:53:36 »

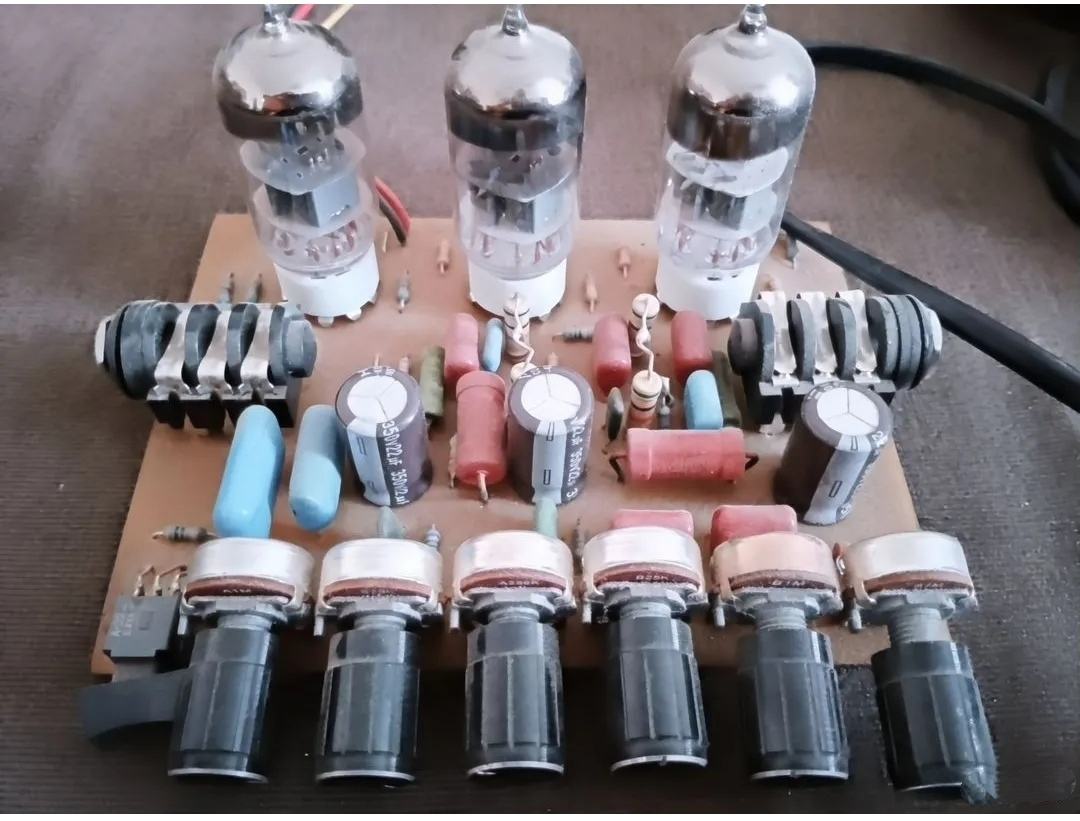

Вобщем распаял почти все платы , скоро буду собирать всё в шасси.
