Делай фузз-фейс - не промахнешься. Кстати по твоей ссылке с транзисторами продавец(elebcz) очень адекватный, с ним приятно работать. Но я бы купил на banzaimusic.com пару транзисторов с нужным hfe (только не набор, а отдельные - у них есть с определенным hfe). Будет подешевле. А заодно там и другие комплектующие купишь.

му мона и так
но мне  непонять зачем у итк малнького каба
забирать 1,5 см пространства ящо одной перегородкой
 да ещо и через тряпку на 100500 шурупах и гайках с шайбами
как то мутно с точки зрения звука
но им там виднее полюбасу

Одна из частичек звука Фендера ( и некоторых еще- Пиви, на Ленни видел) это динамик закреплен к корпусу не жестко, а на своей панели, которая к корпусу крепится 4-мя болтами через прокладку из того же толекса. Так повелось с 50-х , когда корпуса еще расчитывали , а не тупо пилили фанеру ( столярную доску), чтоб отходов меньше осталось. Я так думаю , это одна из многочисленных фишек музыкальности этих комбов. Кстати, на закрытых кабах для современного звука  я подобного не видел.
  А что касается " забрали 1.5 см пространства" , так там все расчитано. Правда под 6"    Но  8" Вебер будет звучать в этом корпусе однозначно лучше местного.  А потом, вдруг тебе захочется а-ля твидовый Чамп и ты переделаешь корпус, схему и пр. А правильный динамик уже будет.

 Германиевые грелки не делал, как звучат не знаю

А дай схемку , которая понравилась.

гуглить dallas rangemaster. Транзистор - любой совковый германий. правильнее некуда.

Спасибо, буду изучать

От и меня тянет фуза собрать
благо все компоненты под рукой
очень охот Классического как у Бономасы
каторый без сети тока с бататрейкой
но чота немогу понять какие у него Германии стаят
поэтому навено начнём с класики и сначяла куплю и научусь работать с тестером


У него там ГТ308 и МП39Б, если интернет не врёть
Хотя дело больше не в германии, а в его руках

Гуглится легко:

Да вот нагуглил почти сразу http://www.newtone-online.nl/forum/index.php?topic=6601.0.
Эх, жалко freestompboxes.org недоступен уже два дня
Там про него целая тема была.

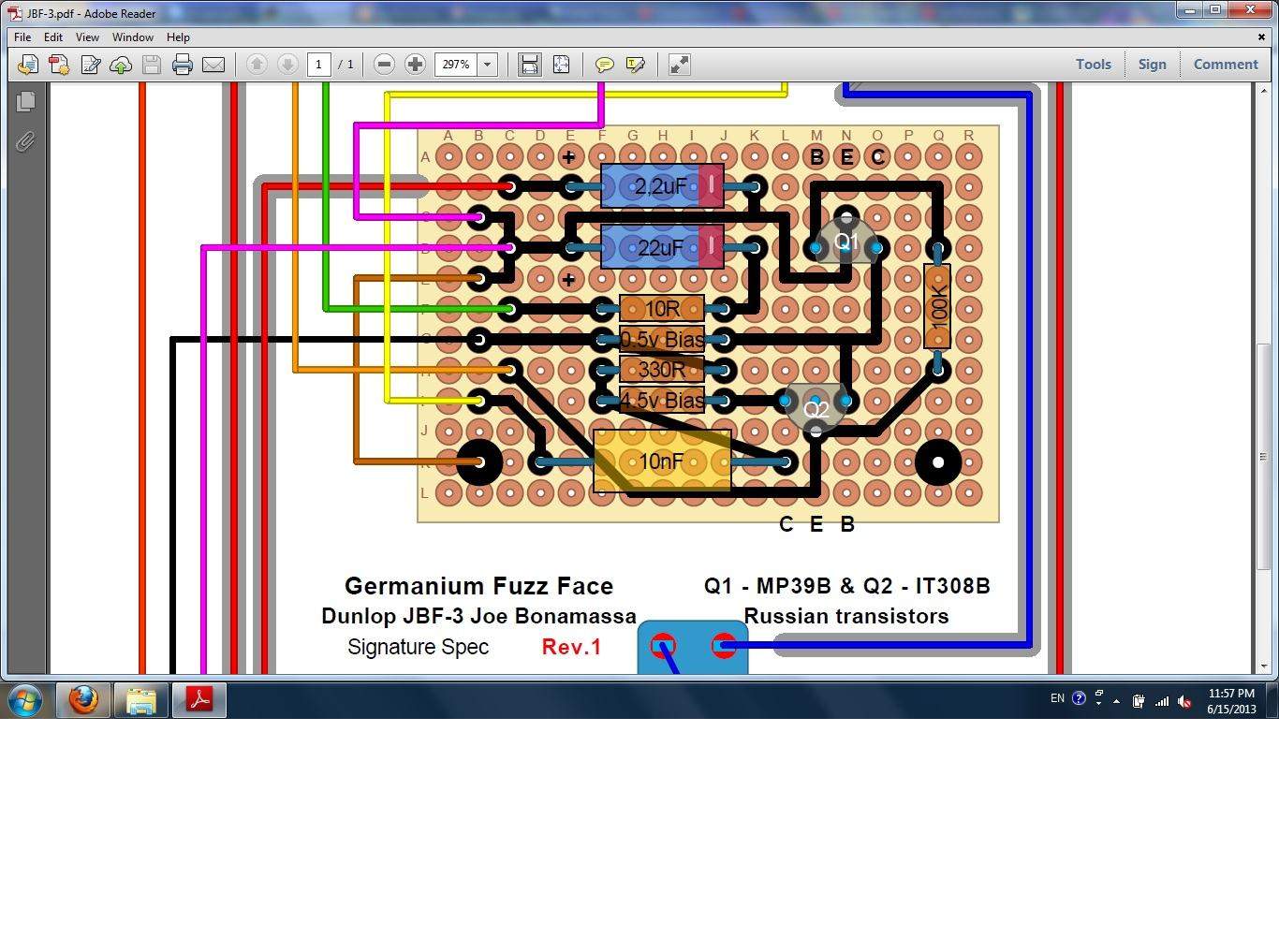

ящо схемка к чорной новой версии,,,,
я так понимаю к этому списку покупок надо ещо волькажы(доп пораметры) проставить для каждого
чтоб знать чо просить в магазе
не поможите?
2.2uf - ?
22uf - ?
100к - ?
10nf - ?
10R - ?
0,5v Bias - ?
330R - ?
4.5v Bias - ?


Значит, так:
2.2uf - ?
22uf - ?
10nf - ?
Это конденсаторы - проси с напряжением от 16 вольт. Больше не надо, но, например, пленочных конденсаторов на напряжение меньше 63 В я не встречал. Так что ищи с минимальным напряжением, но не меньше 16 вольт.


10R - ?
100к - ?
330R - ?
Это резисторы. Напряжением они, как таковым, не характеризуются, у них другой "ограничитель" - мощность. Проси на 0,25 Вт или больше. Хотя там и 0,25 - выше крыши

0,5v Bias - ?
4.5v Bias - ?
Вообще, это подстроечники (подстроечные резисторы), хотя само название "0,5v Bias" - это характеристика в заданной точке схемы. Тут варианта два - или поставить подстроечник и крутить его, пока не получишь требуемое напряжение в указанной точке схемы. Или рассчитать постоянный резистор и впаять его в указанное место на схеме. Ну, тебе лучше первый вариант. Достаточно 0,25 Вт. Вот только номиналов подстроечников я не подскажу.

Кстати, по ходу твой лейаут кривой - здесь заявлена правильная версия.
