Автор Тема: Модим Fender Champion 600 - кто што присаветует?  (Прочитано 7138 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Blues Brothers Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 9876
  • Репутация: +2946/-36
  • IN BLUES WE TRUST!
Нарыл почти даром с разбитыми лампами (ужэ поменял на Хармони)
поэтому мутить не жалко
для начяла думаю сменить пот на лахмачий СТС 1uf
кто ещо чего небуть присаветует?
в наличии пара 6 лапых переключялок ON ON
и пара 3 лапых переключялок ON ON
пара Capacitor  0,47uf оранж дроп и пара 0,22uf ,,
стс потэнциометр 500 с тона
есть каб с динамиком 8" Fender от Мустанга 1 -  20 ватного,
Я это к тому что Чам самый моденый перемоденый комб в мире от я и интересуюсь
как то так


« Последнее редактирование: Июня 06, 2013, 08:53:47 от Blues Brothers »

Оффлайн Mepk

  • Эксперт
  • *****
  • Сообщений: 1848
  • Репутация: +114/-1
  • Еще один соберу - и всё...
    • Мой блог
Re: Модим Fender Champion 600 - кто што присаветует?
« Ответ #1 : Июня 06, 2013, 10:06:39 »
Думаю, никто не возразит, если я предложу выкинуть внутрянку (печатную плату) и собрать все снова на близких к аутентичным компонентах навесом.

Оффлайн Blues Brothers Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 9876
  • Репутация: +2946/-36
  • IN BLUES WE TRUST!
Re: Модим Fender Champion 600 - кто што присаветует?
« Ответ #2 : Июня 06, 2013, 10:12:01 »
Думаю, никто не возразит, если я предложу выкинуть внутрянку (печатную плату) и собрать все снова на близких к аутентичным компонентах навесом.
Зачётно
 :D :D :D :D :D
Но я савсем нешарью в электронике
хотя паять умею (на канвеере антенны паял в детстве)
вот вычитал что вторым делом после ламп над тряпку на гриле поменять на более коширную
было бы уматно к нему вертелку тона приколбасить
или мастер волиум
или перегруз усилитель чуток с переключялкою как на Игнаторах типа Брит Американ Своп ид
или фуз впаять место то дофига)
 :)
хотя я понимаю что со стороны профи это выгледит от так
« Последнее редактирование: Июня 06, 2013, 11:32:22 от Blues Brothers »

Оффлайн SBB

  • Завсегдатай
  • ***
  • Сообщений: 308
  • Репутация: +17/-0
Re: Модим Fender Champion 600 - кто што присаветует?
« Ответ #3 : Июня 06, 2013, 23:45:05 »
Я бы начал с динамика. Попробуй 8" запихнуть, тот который есть, если тенденция понравится ( а она не может не понравится, потому что 6" динамик полный отстой) ,то стоит смотреть в сторону Дженсена. Только смотри, по сопротивлению дины должны быть одинаковы.  Потом можно с межкаскадными кондерами поиграться. Их там не много - можно поставить что то более аутентичное. Регулятор тона  - не плохо, но попробуй пока не ковырять шасси. Вдруг проделанных модов будет достаточно. Хотя всегда хочется чего то больше  ;)
« Последнее редактирование: Июня 06, 2013, 23:47:02 от SBB »

Оффлайн Rigodon

  • Частый посетитель
  • **
  • Сообщений: 136
  • Репутация: +12/-0
Re: Модим Fender Champion 600 - кто што присаветует?
« Ответ #4 : Июня 07, 2013, 00:24:35 »
Вот тут чувак   запихнул туды  нормальную начинку.Выбери себе вариант схемы и повтори))) :)


Оффлайн Blues Brothers Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 9876
  • Репутация: +2946/-36
  • IN BLUES WE TRUST!
Re: Модим Fender Champion 600 - кто што присаветует?
« Ответ #5 : Июня 07, 2013, 00:30:21 »
Вот вычитал что вторым делом меняют тряпку каторая динамик прикрывает
Динамик от Мустанга 1 - 8" Fender Special Design Speaker 20 Watt сопротивление - 8 Ohms
а Fender Champion 600 5 watt 4 ohm
наверно нестоит дажэ пробовать тыркнуть
 :rolleyes:

... и добавил:

вот втыкаю в тему про динамик
http://www.tdpri.com/forum/amp-central-station/254902-champion-600-speaker-upgrade-6-8-a.html

... и добавил:

Я бы начал с динамика. Попробуй 8" запихнуть, тот который есть, если тенденция понравится ( а она не может не понравится, потому что 6" динамик полный отстой) ,то стоит смотреть в сторону Дженсена. Только смотри, по сопротивлению дины должны быть одинаковы.  Потом можно с межкаскадными кондерами поиграться. Их там не много - можно поставить что то более аутентичное. Регулятор тона  - не плохо, но попробуй пока не ковырять шасси. Вдруг проделанных модов будет достаточно. Хотя всегда хочется чего то больше  ;)
А в какой они облости эти  межКашмарные кондерЫ?

« Последнее редактирование: Июня 07, 2013, 00:46:26 от Blues Brothers »

Оффлайн Rigodon

  • Частый посетитель
  • **
  • Сообщений: 136
  • Репутация: +12/-0
Re: Модим Fender Champion 600 - кто што присаветует?
« Ответ #6 : Июня 07, 2013, 01:13:53 »

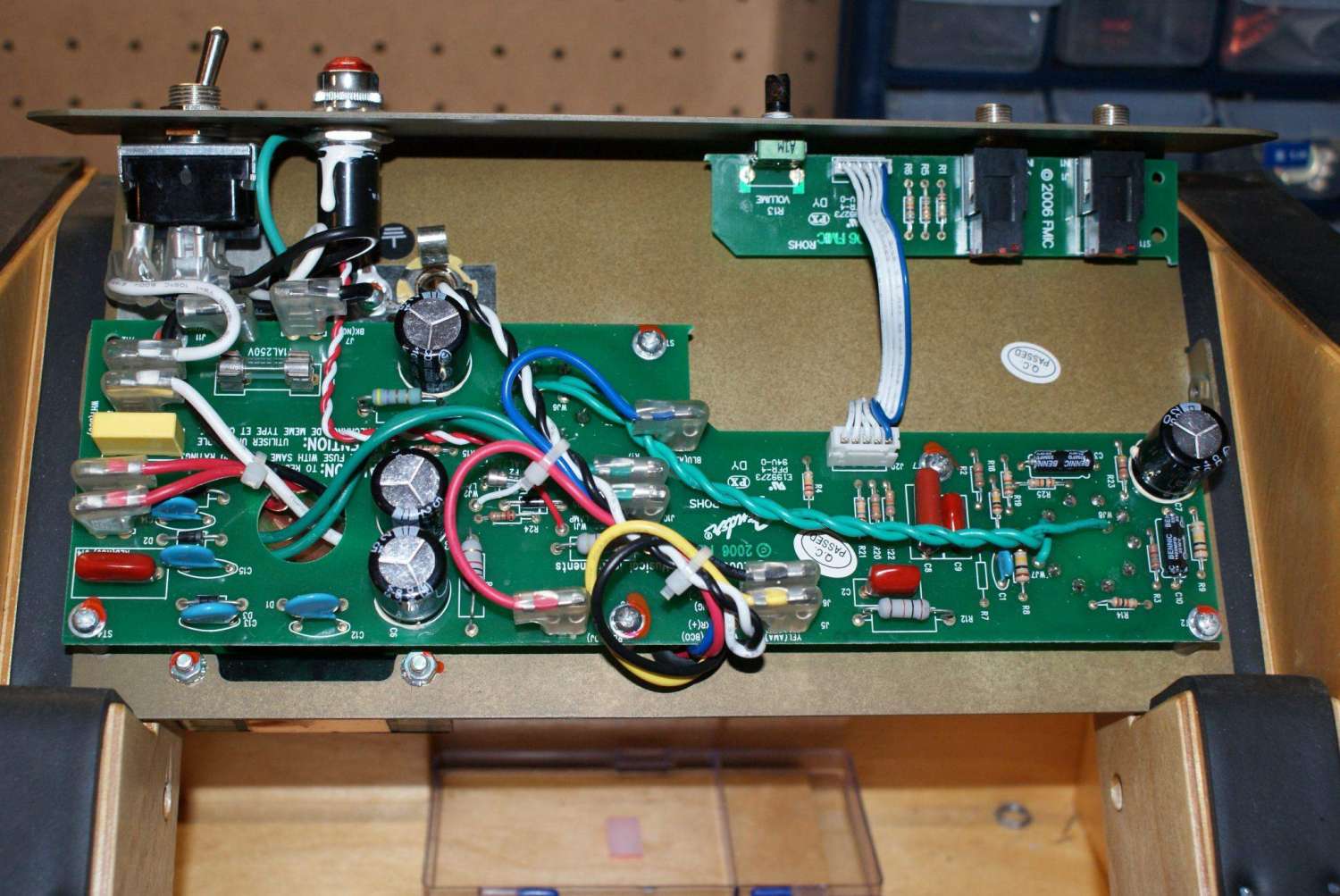

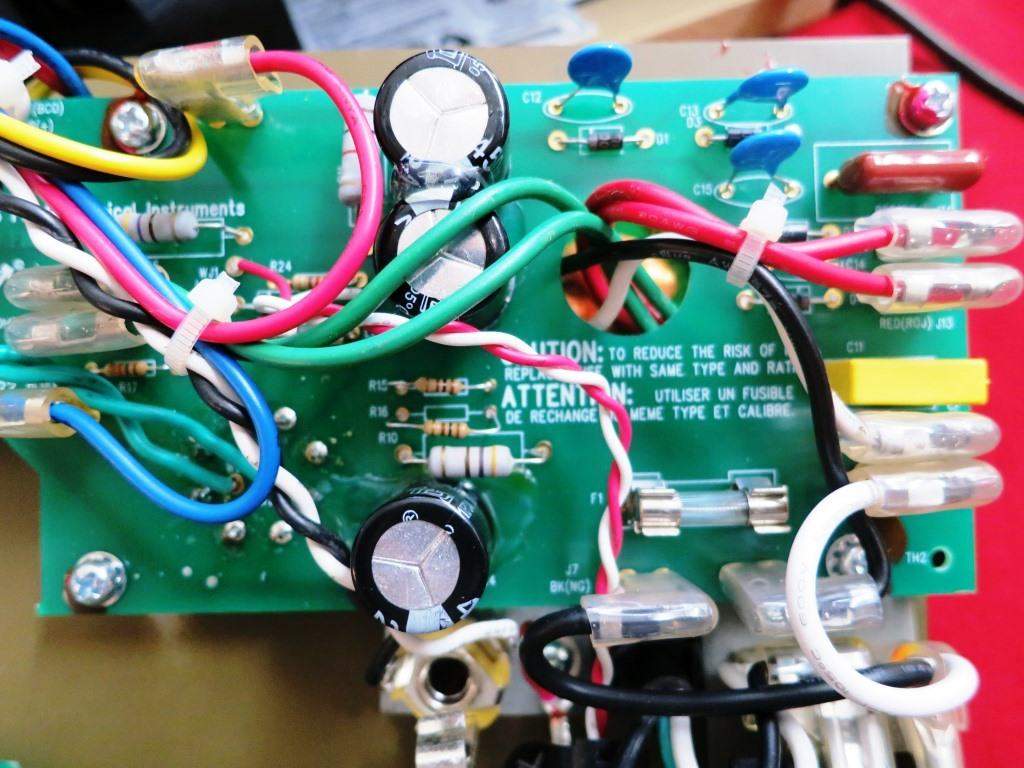

Вот ето зелененькое все в топку или на молекулы))))Делов  -десять раз паяльником тыкнуть.Посмотри в темах про  Чамп-как собрано навесным монтажем.Тыж гдей то в Америках?Тебе и карты  в руки...проще небось достать тру кондеры с  резисторами))))))


... и добавил:

....Или просто лампы новые вставь,мож и так понравицца)))) :crazy:
« Последнее редактирование: Июня 07, 2013, 01:17:35 от Rigodon »

Оффлайн Blues Brothers Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 9876
  • Репутация: +2946/-36
  • IN BLUES WE TRUST!
Re: Модим Fender Champion 600 - кто што присаветует?
« Ответ #7 : Июня 07, 2013, 01:25:23 »
Вот ето зелененькое все в топку или на молекулы))))Делов  -десять раз паяльником тыкнуть.Посмотри в темах про  Чамп-как собрано навесным монтажем.Тыж гдей то в Америках?Тебе и карты  в руки...проще небось достать тру кондеры с  резисторами))))))

Это как бы будет тожэ

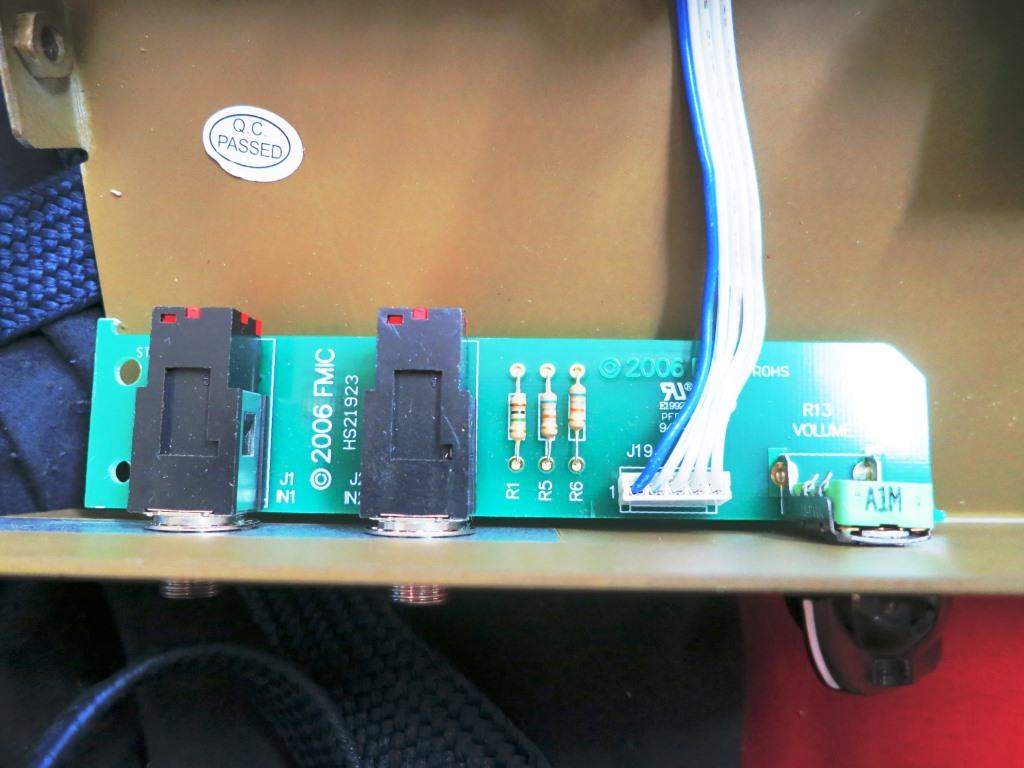

пока начну с блока с входами High-gain and Low-gain inputs и потонциометром
Кстати какой потэнциометр взять CTS 1 Meg - векторный логорифмический или нот лоад?
хотелось бы чот плавно втыкающее
от такой подайдёт?
http://www.ebay.com/itm/CTS-1-Meg-Ohm-Audio-Short-Split-Shaft-Potentiometer-Volume-Tone-Pot-NEW-/230786636379?pt=Guitar_Accessories&hash=item35bbf49a5b
а вот если к нему как у гитары тон припаять будет ли работать?

мне ваще хотелось бы от такую щёлкалку и всё как бы

 :rolleyes:

или от такую

Оффлайн SBB

  • Завсегдатай
  • ***
  • Сообщений: 308
  • Репутация: +17/-0
Re: Модим Fender Champion 600 - кто што присаветует?
« Ответ #8 : Июня 07, 2013, 12:10:52 »

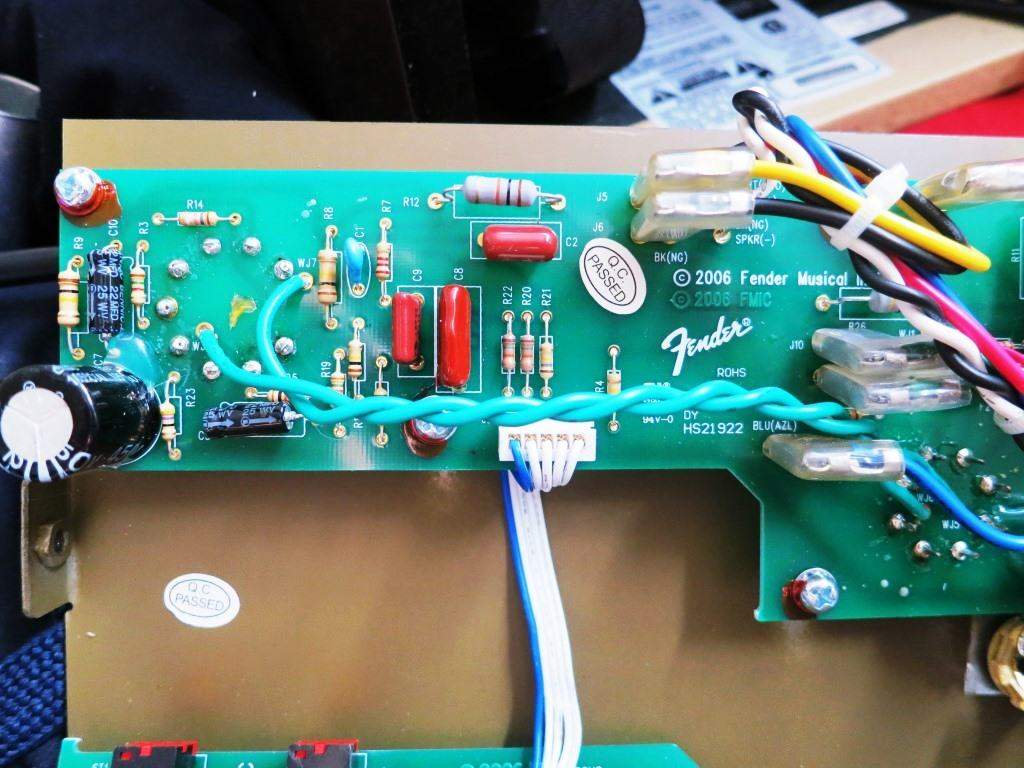

Blues Brothers,  Если настроен все переделать ( поменять полностью плату) , то переделывай сразу. Тем много про то,  как это сделать.  Если хочешь обойтись малой кровью ,поменяй динамик на хороший Дженсен , сопротивлением 4 Ом.( твой не подойдет). Тряпку сними, попробуй вообще без нее .  Пот громкости можешь поменять , но чего то особенного в изменении звука не жди. Посмотри схему, там полноценный темброблок, только собран на постоянных резисторах. :D  Будет лучше , если его выкинуть и сделать обычный фендеровский ТБ ( схема Champ AA764)  .  Межкаскадный конденсатор один и стоит перед выходной лампой , отметил черным.



Оффлайн Blues Brothers Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 9876
  • Репутация: +2946/-36
  • IN BLUES WE TRUST!
Re: Модим Fender Champion 600 - кто што присаветует?
« Ответ #9 : Июня 07, 2013, 12:18:56 »
Blues Brothers,  Если настроен все переделать ( поменять полностью плату) , то переделывай сразу. Тем много про то,  как это сделать.  Если хочешь обойтись малой кровью ,поменяй динамик на хороший Дженсен , сопротивлением 4 Ом.( твой не подойдет). Тряпку сними, попробуй вообще без нее .  Пот громкости можешь поменять , но чего то особенного в изменении звука не жди. Посмотри схему, там полноценный темброблок, только собран на постоянных резисторах. :D  Будет лучше , если его выкинуть и сделать обычный фендеровский ТБ ( схема Champ AA764)  .  Межкаскадный конденсатор один и стоит перед выходной лампой , отметил черным.



Пасиб
пока так и зделаю
и дааа полноцэный темброблок эт круууть
 :)

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 7883
  • Репутация: +1763/-62
  • не шарю ваще
Re: Модим Fender Champion 600 - кто што присаветует?
« Ответ #10 : Июня 07, 2013, 12:44:07 »
так то не факт что полноценный темброблок круть. лично мои опыты с чампами привели меня к тому, что темброблок там полезен только если втыкать педальки, а в остальных случаях - сомнительно. а вот мастер-громкость действительно полезная штука

Оффлайн Blues Brothers Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 9876
  • Репутация: +2946/-36
  • IN BLUES WE TRUST!
Re: Модим Fender Champion 600 - кто што присаветует?
« Ответ #11 : Июня 07, 2013, 12:54:26 »
так то не факт что полноценный темброблок круть. лично мои опыты с чампами привели меня к тому, что темброблок там полезен только если втыкать педальки, а в остальных случаях - сомнительно. а вот мастер-громкость действительно полезная штука
А схема есть?
да ваще просто бы переключялку как на Эгнаторе
чоб Блюз поболотней и будя
типо Бритиш & Американ
 :)

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 7883
  • Репутация: +1763/-62
  • не шарю ваще
Re: Модим Fender Champion 600 - кто што присаветует?
« Ответ #12 : Июня 07, 2013, 13:25:25 »
не, схему этого чампа-600 я ни разу не видел, но в чампах всё просто, чамп он и есть чамп, просто смотришь как сделано в других модификациях и делаешь по аналогии, при минимальном опыте разобраться легко, но так по фотографии через интернет сказать что где оторвать и куда впаять невозможно, если не понимаешь что делаешь, лучше отдать мастеру

... и добавил:

вот например чамп 5е1 прокачанный фендеровским темброблоком, мастер-волюмом, брайтом, линейным входом и прочим


... и добавил:

еще можно поставить тумблер, который будет отрывать темброблок от земли, что даст эффект отсутствия темброблока и присутствия труЪ-чампового звука и большего количества перегруза
« Последнее редактирование: Июня 07, 2013, 13:29:56 от akl »

Оффлайн SBB

  • Завсегдатай
  • ***
  • Сообщений: 308
  • Репутация: +17/-0
Re: Модим Fender Champion 600 - кто што присаветует?
« Ответ #13 : Июня 07, 2013, 14:42:47 »
ТБ это не круть, а чуть больше возможностей по звуку. И еще с ним грузится будет позже, чем просто с регулятором громкости.(akl,  писал про это)  Вариант с отключением ТБ интерестный. Получается два усилителя разных периодов в одном . Надо пробовать.
  Схему 600 могу скинуть, только не знаю как здесь PDF-ки размещать ???

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 7883
  • Репутация: +1763/-62
  • не шарю ваще
Re: Модим Fender Champion 600 - кто што присаветует?
« Ответ #14 : Июня 07, 2013, 16:26:31 »
SBB, нажми "ответ", там вложения и другие параметры

... и добавил:

Кстати схема что я разместил содержит некоторые излишества, например конденсатор С1 не нужен, если с4,с5,с6 подходят по напряжению, от с3 и с10 сомнительная польза, среднюю точку накала (R14+R15) надо не не землю, а на катод выходной лампы подключать

... и добавил:

И еще с ним грузится будет позже,
причем не в хорошем смысле слова позже - то есть не становится больше по громкости чистого звука, а просто становится меньше звука в целом
« Последнее редактирование: Июня 07, 2013, 17:03:25 от akl »
