Не спеша значит делаю (или доделываю) ламповый однотактный усилитель. Схема довольно простая.

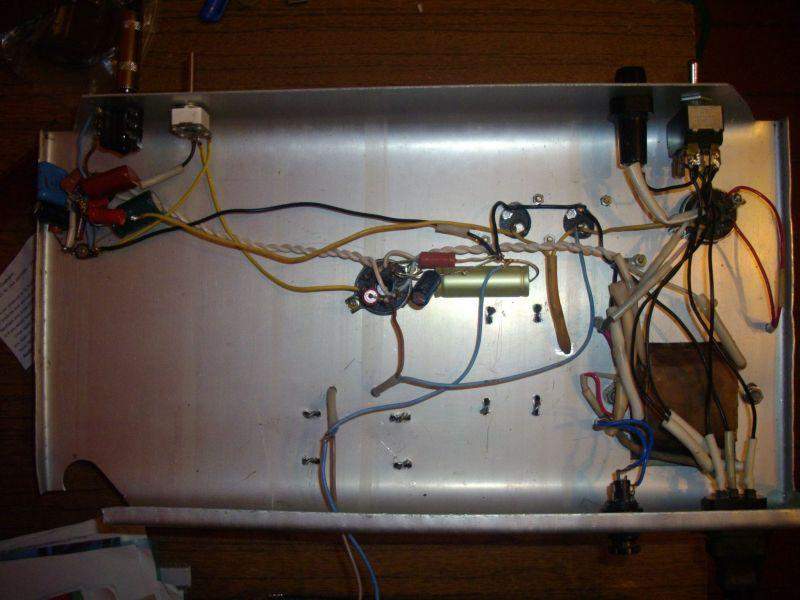

Ранее я уже собирал макет с пентодом 6ж32п на входе, в таком включении как на схеме, звук очень порадовал (правда тогда питание было диодное). Захотел добавить для некоторой винтажности звучания кенотрон 5ц4с (без дела кочевал по коробкам уже много лет, наконец его час настал). Собственно изготовление я начал с шасси. Сделал также крепеж для электролитов из тонкой стальной пластинки (спасибо Dremel)
Маленькие отверстия в шасси делал естественно дрелью, а большие выпиливал древним ручным лобзиком с универсальными пилками (кстати, ни одну не сломал)

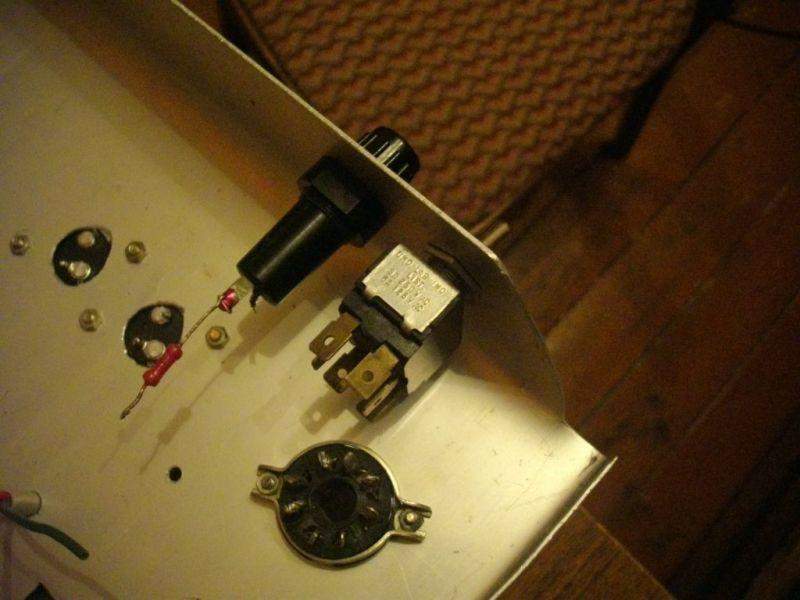

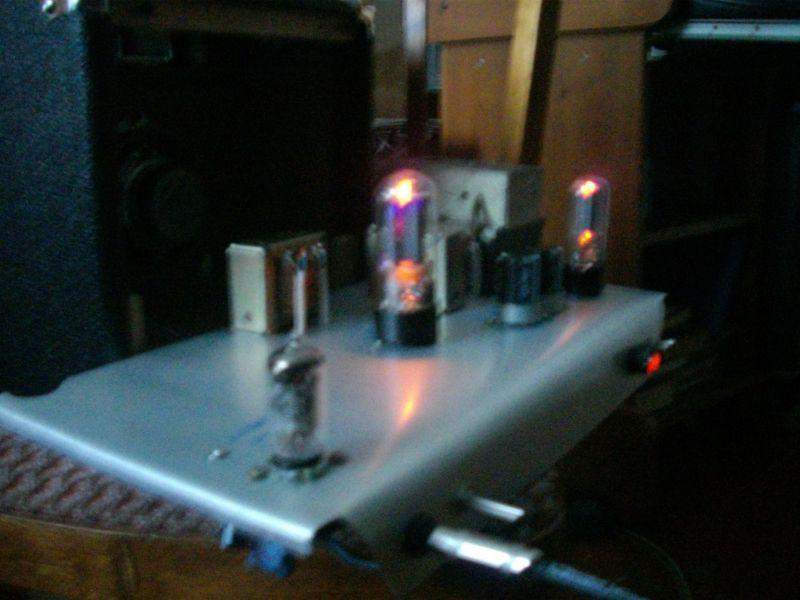

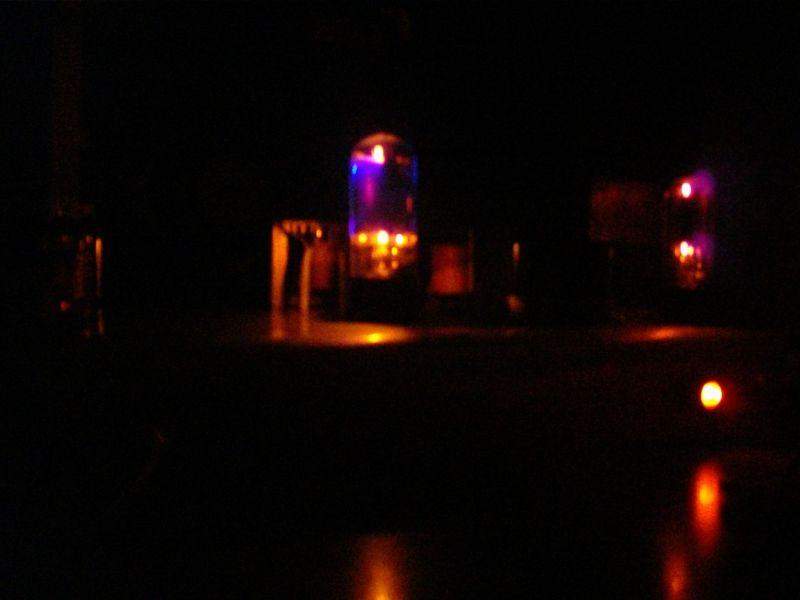

Для включения усилителя я откопал раритетный тумблер пр-ва USA, для индикации включения - конечно же неоновую лампу (подключена параллельно тумблеру через 180 к резистор. Итак, я его собрал, включил - и о, чудо! - всё работает и играет так, как надо. Очень приятно смотрится синее свечение некоторых участков баллона 6п3с, особенно в темноте.


Детали - в качестве динамика временно используетсяся динамик моего китайского комбика. Дроссель - дроссель от лампового телевизора, выходной транс - ТВЗ - 1 - 9, резисторы все МЛТ-2, в катоде 6ж32п (1.5 килоОма) - Omig 2 W. Пленка на 2,2 мкФ - к-73 16 В.

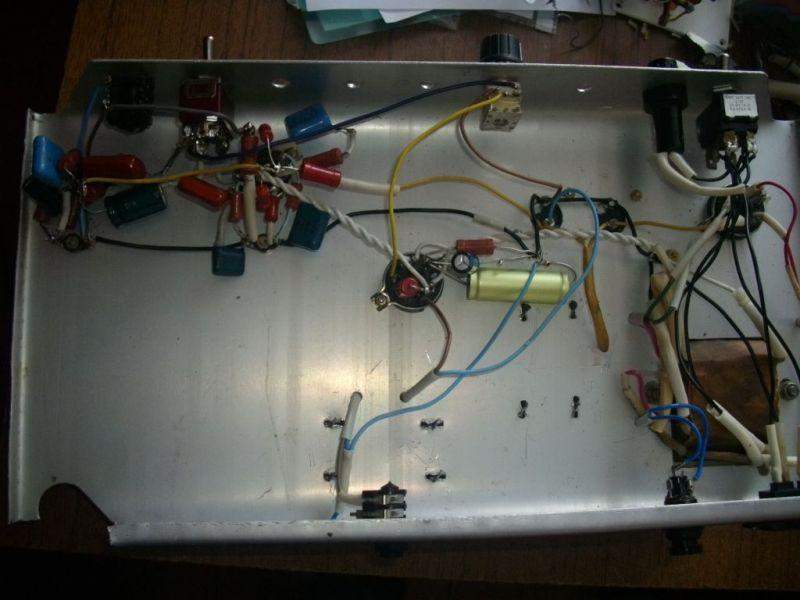

Внутренности:

shlema,
по порядку. Схему сам составил, ориентируясь на мои детали. Включение пентода отсюда http://guitarplayer.ru/index.php?topic=123124.0 и отсюда http://www.sugardas.lt/~igoramps/article9.htm
включение 6п3с - просто погуглил типовые схемы. 6п3с питание берёт перед дросселем (звук более яркий, фона практически не ощущается). На счет ТВЗ, другого просто не было, решил проверить, как пойдет. Подошло нормально по звуку. Вчера уже ближе к вечеру воткнул ZOOM G1X - и кстати! - очень неплохо зазвучало (хотя, конечно, бред втыкать проц в лампу). Семплы постараюсь сегодня записать и проверить еще со старым-добрым женькой хаммером.


... и добавил:

хотелось бы ещё сюда каскадик с эквалайзером трехполосным и тремоло добавить. никто ничего не посоветует?

... и добавил:

Вот записал семплы. Цепочка:
 гитара Jet ULS 990S -> данный усилитель (70% громкости) -> микрофон Shure C606N (3 см от центра динамика) -> микшер Tapco Mix60 (ручки эквалайзера посередине) -> встроенная звуковуха АС97. Шум не вырезался, ничего в аудишине не крутил. В первом примере играл по очереди: Нековый хамб-пауза-нек+бридж-пауза-бридж.
 чистый (нек - два хамба - бридж).mp3 (1087.35 КБ - загружено 556 раз.) чистый микс.mp3 (284.08 КБ - загружено 361 раз.)
И ещё примеры. Подключил Marshall Jackhammer JH-1 (настроил на не очень сильный овердрайв). Здесь всё на бриджевом хамбакере.
 женька хаммер.mp3 (736.33 КБ - загружено 493 раз.) микс с женькой хаммером.mp3 (677.55 КБ - загружено 382 раз.)

Что, и в самом деле неплохо? А как исполнение ?

Я тут сегодня откопал 6н8с и 6н9с. Как они себя ведут, интересно... Выглядят-то они убедительно. Надо будет с ними какой-нибудь аппаратик собрать. Кстати, забыл сказать, что я в ТВЗ-1-9 немного увеличил магнитный зазор, там сильно тонкая бумажка ранее стояла, я поставил (приклеил) чуть потолще картонку. Может попробую в усил ООС ввести или не надо?

Bulgartabak, благодарю за схемку. Скорее всего тремоло сделаю на 6н1п у меня их гора , а вот 6Ж8 я пока не видал , хотя есть 6Ж9, 6Ж10, 6Ж49,6Ж1П, да все даже и не помню. А вот эквалайзер иногда нада. Можно и отключаемый сделать, а что?!

у меня ограниченное количество 6н2п. А 6н9с вообще одна. Лучше её под звук пустить, чем под тремоло

Продолжение темы. Добавил в усилитель еще одну лампу - 6н9с. А также переключатель, который позволяет выбирать через что пойдет сигнал - через пентод (6ж32п) или через двойной триод (6н9с). Надо сказать, звуки достаточно разные получаются. Пробовал делать эквалайзер - результат не очень понравился, решил оставить одну-единственную ручку громкости.


В общем, осталось только детали некоторые на шасси закрепить, и, самое главное, коробку сделать.
комментируем ...

Как только, так сразу... Ещё семплов накатаю (тут повыше старенькие есть кстати)
