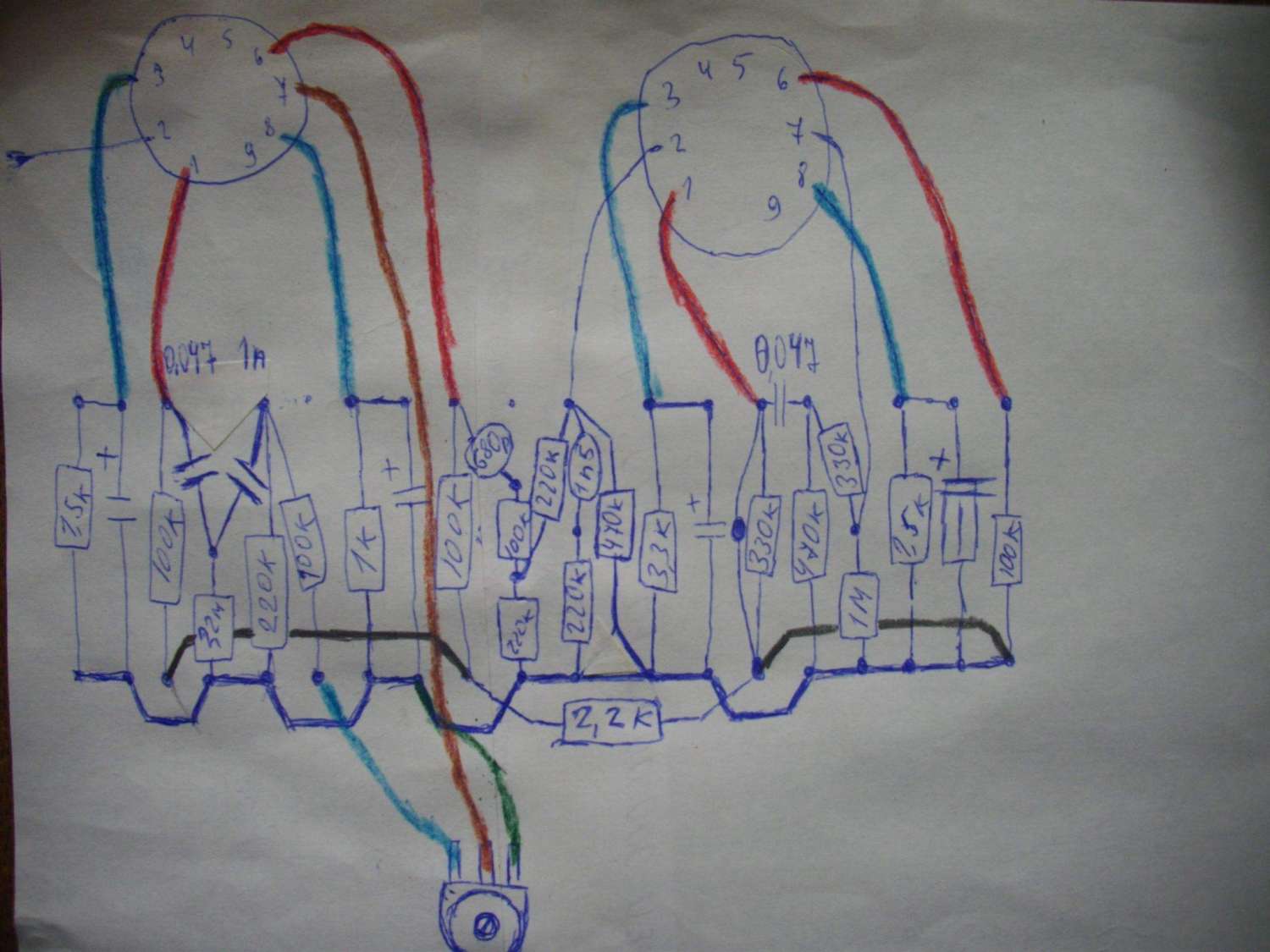

AntonVIP, вот лэйаут сделал, по схеме энгла, что ты выкладывал. Расстояния между штырьками ориентированы для вимы. А так можно подвигать туда-сюда, исходя из используемых деталей. Такого же типа лэйаут делал для кранка (оба раза нормально, ни фона, ничего). Вот так, короче. Электролит только в цепи анода не показан, но его можно разместить "по месту".
