Небольшой мод -

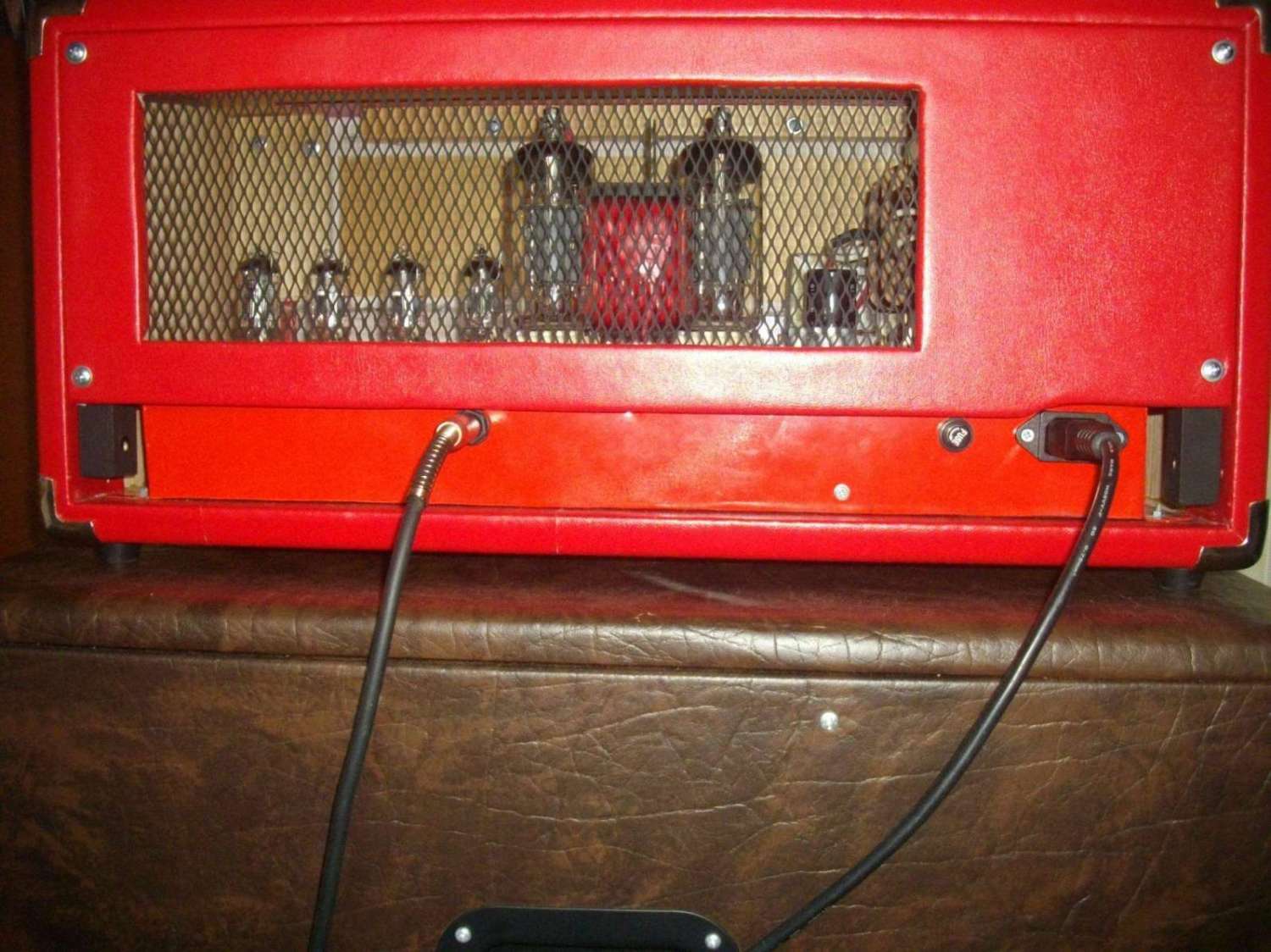

до этого была просто сетка, без рамки, установлена типа того, как в Ерасовах. Было не шибко эстетично, решил исправить.
... и добавил:а еще прошу помощи в намотке двухтактного выходного трансформатора для 6П36С.

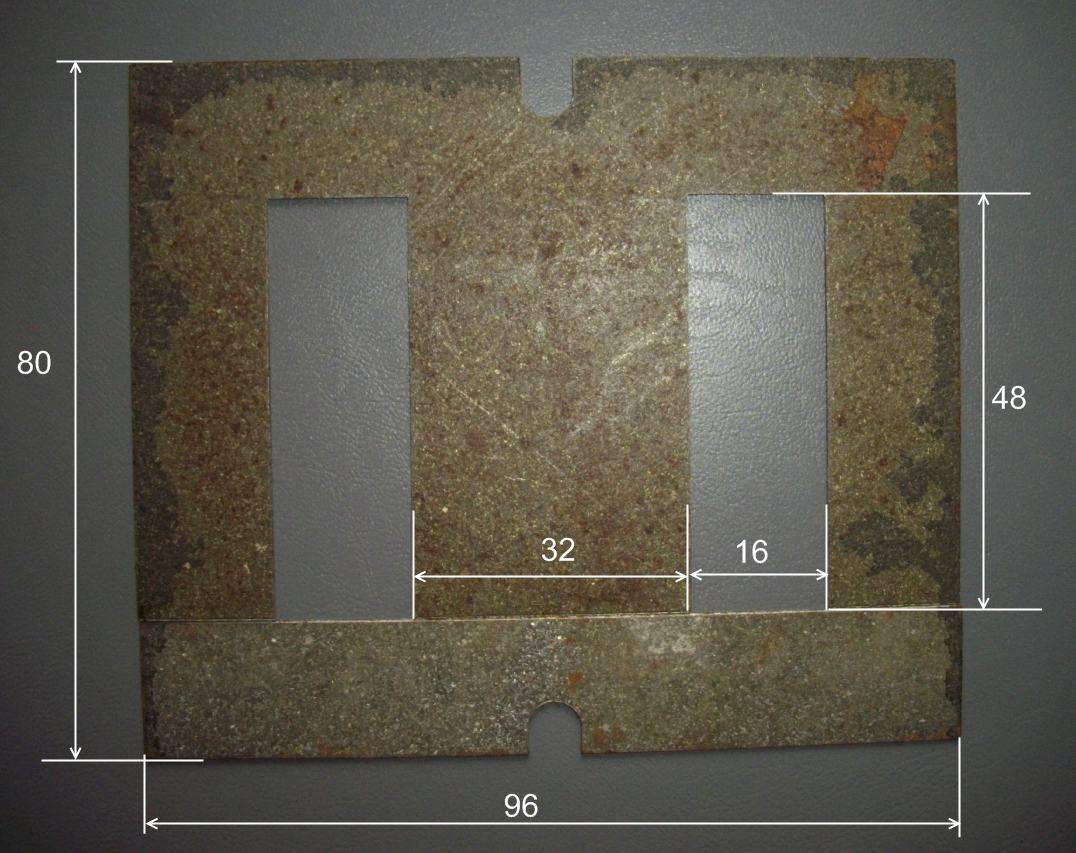

В наличии есть такие пластины
Пластины не толстые, около 0,3 с чем-то мм.
Пластин очень много, так что необходимую толщину набора будет легко сделать.
Находил методику изготовления такого трансформатора на базе тсш-170, но он более габаритный будет, да и сильно там закручено по технологии намотки. Хотелось бы по-проще
4. Транс для двухтактника на 6П36С.
Хорошая лампа 6П36С. Недорогая и хорошо звучащая.
Вот для двухтактника на 36-х трансформатор с Ra-а = 6,85 ком на нагрузке 16, 8 и 4 ома.
Каркас делим средней щекой. Мотаем половины в разные стороны.
На каждой половине:
Первичка - две секции по 560 витков (10 слоёв по 56 витков) провода ПЭВ-2 0,355 мм.
R акт первички – 98 ом.
Вторичка – между ними – 112 витков того же провода в два слоя, отводы от 56-го и 79-го витка для 4-х и 8-ми ом соответственно. 112 витков – для 16-ти ом.
Таких вторичек три в параллель на каждой половине.
R акт вторички – 0,88 ома. Приведённое – 352 ома.
Соединяем первичные обмотки перекрёстно-последовательно, вторичные – параллельно. Подробнее смотрите в монографии Г. Цыкина.
Итого на каркасе 2240 витков в первичной обмотке и 112 во вторичной.
Железо, естественно, собирается вперекрышку без зазора.
КПД – 93%.
Остаётся добавить, что такой выходник подойдёт для РР на ГУ50, 6С4С, 6П3С, Г807 и пр. лампах с внутренним сопротивлением 0,8 – 1,5 ком.
