Engener, преамп-напольник, что ли?

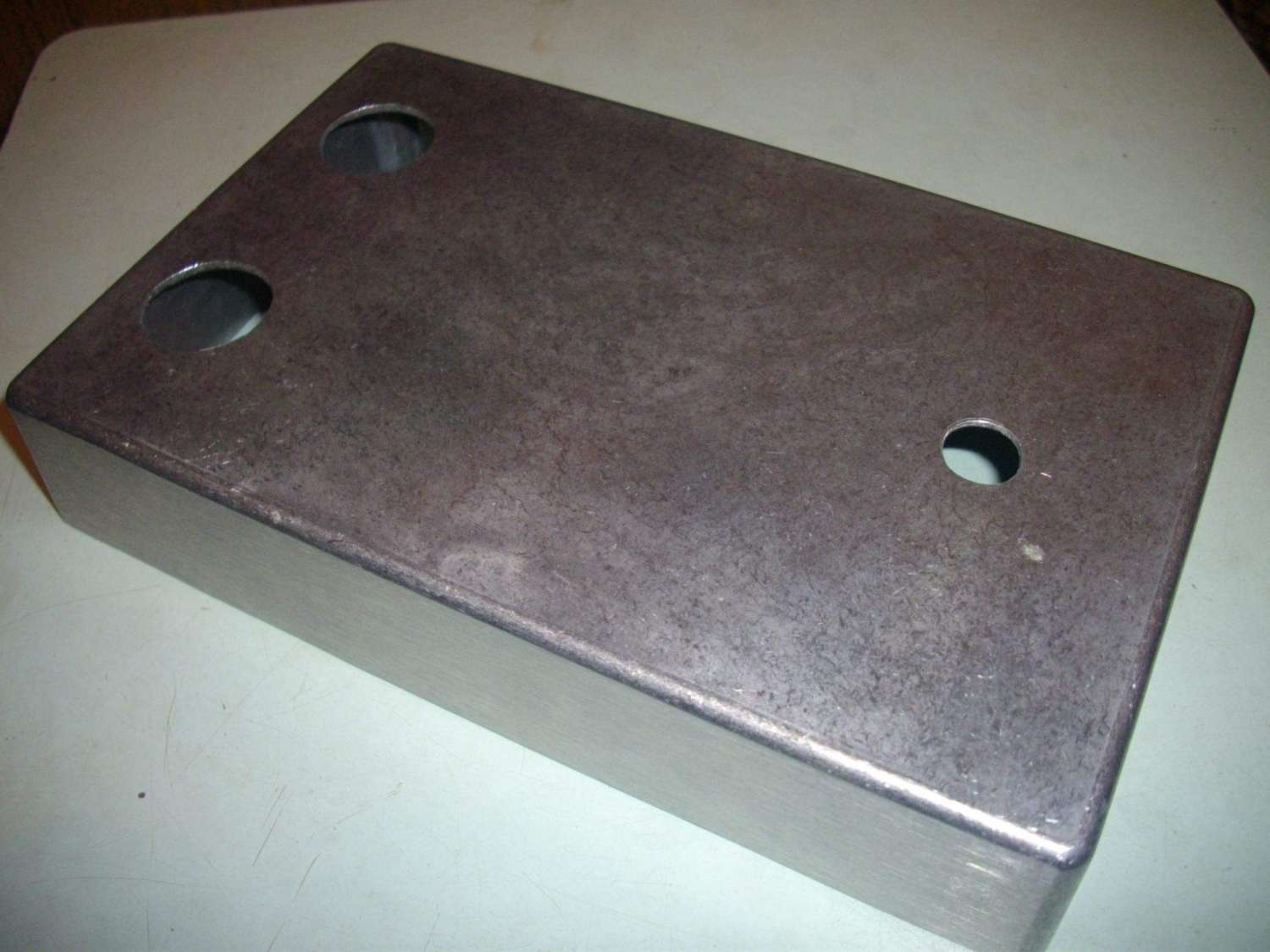

Две лампочки и кнопочка байпаса.

а еще несколько операционных усилителей

А регуляторы

Видимо не определился с расположением Али будет пульт как от телика на ИК лучах

Итак, встречайте. Рассчитал и намотал выходной трансформатор. Если кому надо, могу расчет привести целиком. Вкратце -

Ra-a = 6,85 кОм
нижняя ч-та 40 Гц (допускаем ослабление 3 дБ)
площадь сечения 20 см квадратных
количество витков первичной обмотки 1500+1500, диаметр провода - 0,13 мм
количество витков вторичной обмотки 165, диаметр провода 0,56 мм (обмотка работает на динамик 16  Ом)



в общем, рассчитал, склеил каркас из картона, намотал. Первичка -  4 секции по 750 витков (три слоя по 250 витков). Вторичку пришлось намотать более толстым проводом, чем в расчете (какой есть). Коэффициент трансформации примерно 24,5 - 25. Изоляцию межслойную делал из бумаги кальки. ну, в общем и всё

... и добавил:

а, еще клеммы сделал для выводов из листовой меди, облуженной

там не то. я отредактирую. Смотрел пример расчета двухтактного выходного для 6п14п. там 58 мА. 48 для однотактного. я для своего расчета взял 100 мА

напряжение источника смещения -70 В. Выставляю по току в резисторе катодов.  Триодный режим. Анодка 272 В была

... и добавил:

Зачем такая нижняя частота малая? Достаточно 60 Гц с головой, а то и 75 Гц.

на семи-восьмиструн

Диаметры провода правильно указаны?

по расчету так получается
