Engener,  как секционировал?

Engener, да ты в двух словах скажи... я то для себя знаю как делать....

Сделал крепления для трансформатора

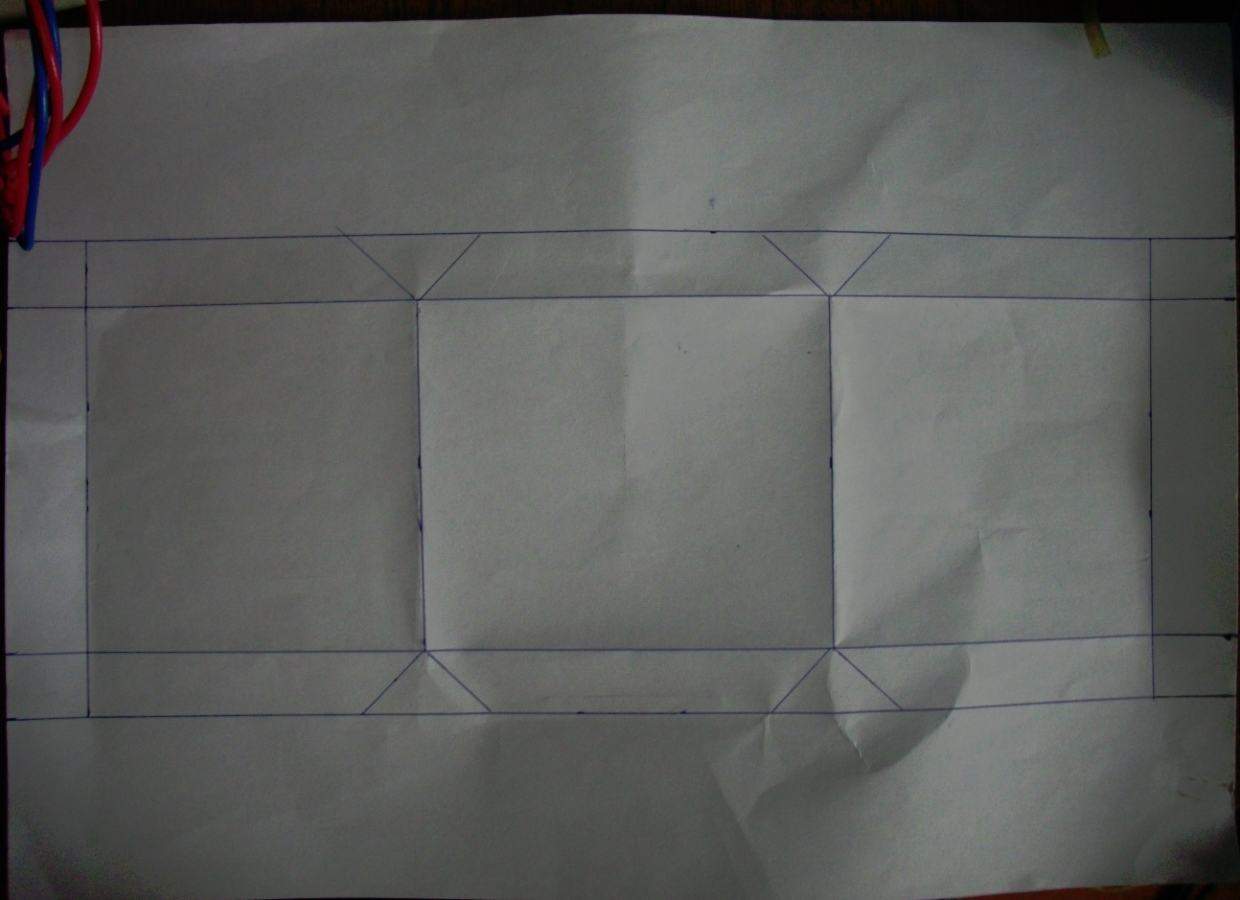

сначала рисуем развертку на бумаге:

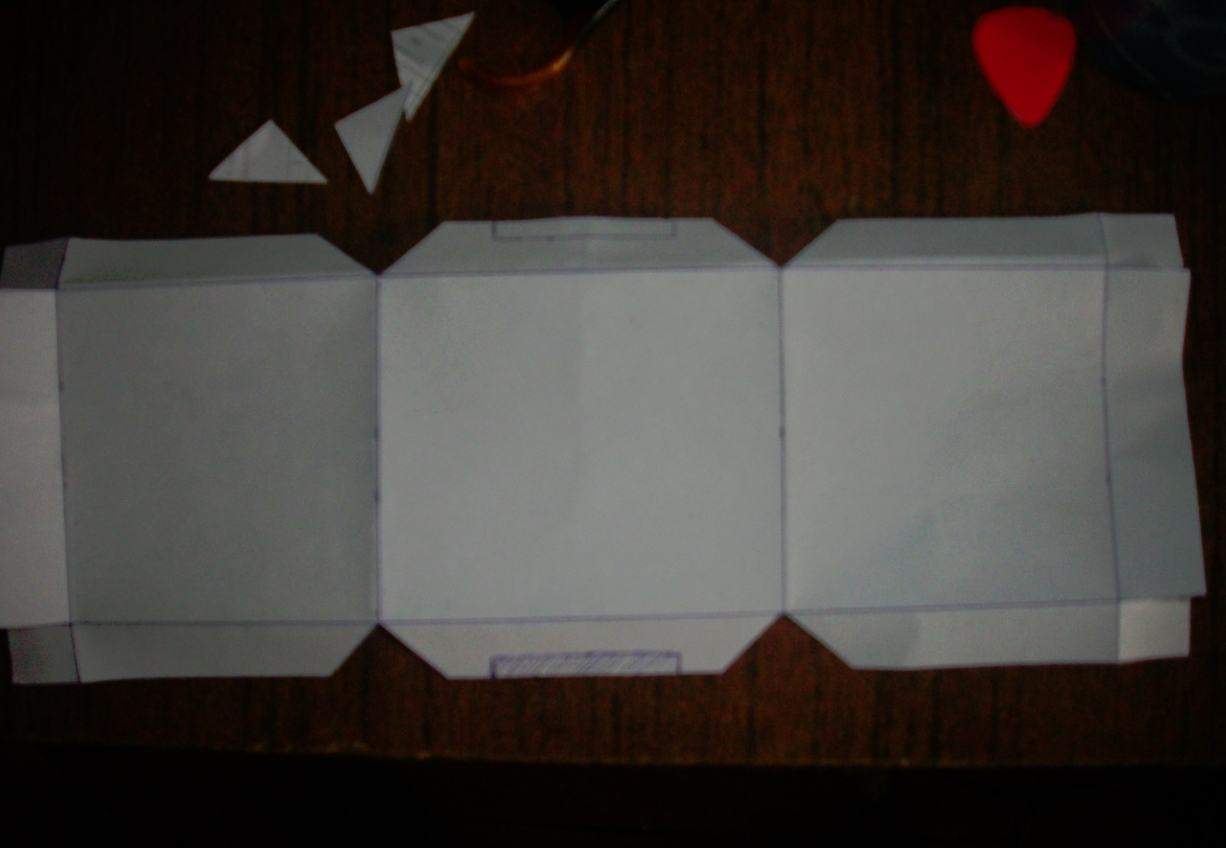

потом вырезаем её:

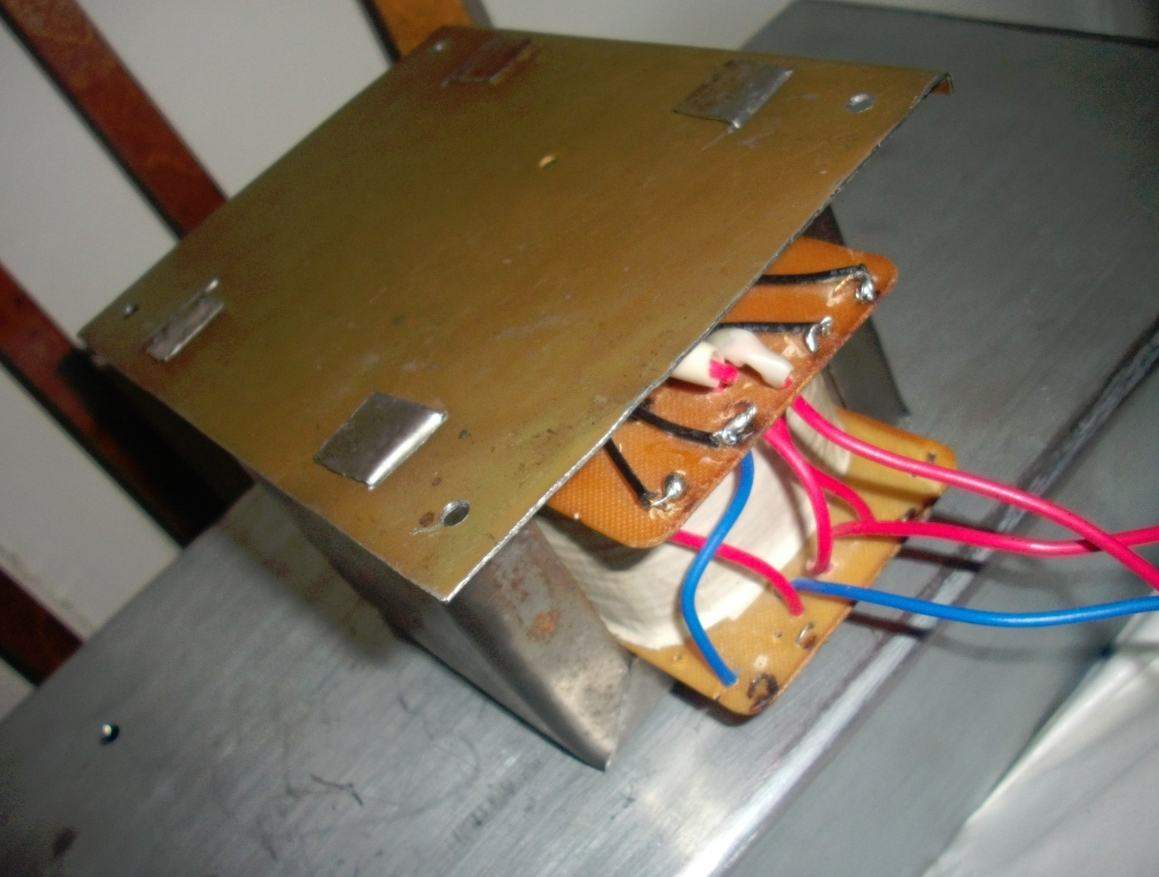

потом то же проделываем с листом металла, сгибаем заготовку где нужно и вот результат:

Епонский Бог Да тут всё серьёзно

в смысле?

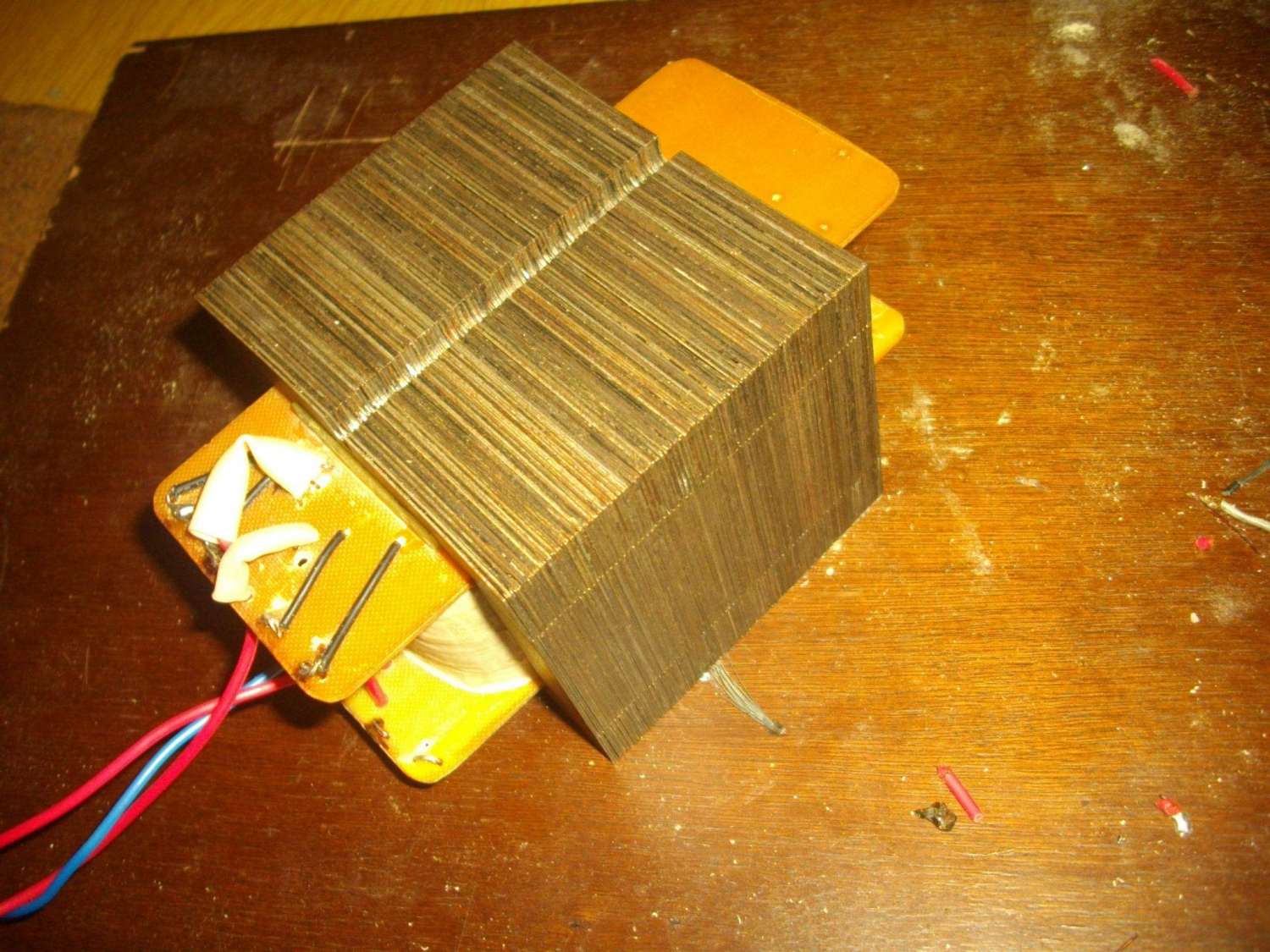

просто транс тяжеленький получился, 4,3 кг    надо  и закрепить его покрепче

какая ж габаритная у него? Ватт 190?

вот уж чего не знаю, того не знаю. Не я считал. Сечение - 80 х 32 мм. Был еще вариант 120 х 32, но я побоялся, да и провод на длинных сторонах, думаю начал бы выпирать.

... и добавил:

Кстати, вопрос. На сколько Ватт должно быть железо, для намотки на него 100 ваттного выходника (4 лампы 6L6), с запасом по мощности?

например был 100 Вт сетевой - стал 20 Вт выходник, меня это интересует. Такая зависимость есть?

сделал двухтактный оконечник на el84 с автоматическим смещением. Напряжение на аноде 300 В, сейчас стоит катодный резистор 130 Ом, на катодах  7 В. Нормальное ли это значение?

вдогонку... однотактник типа Чампа, только на выходе тоже EL84, анодное - 282 Вольта. Какой катодный резистор для нее подобрать? Сейчас поставлен 150  Ом. Чтоб не сильно жесткий режим был
