Автор Тема: мой новый, первый проект. HomeCharger  (Прочитано 1636 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн olimpic white Автор темы

  • Эксперт
  • *****
  • Сообщений: 1789
  • Репутация: +2181/-205
  • Всеобщий дикарь-любимец

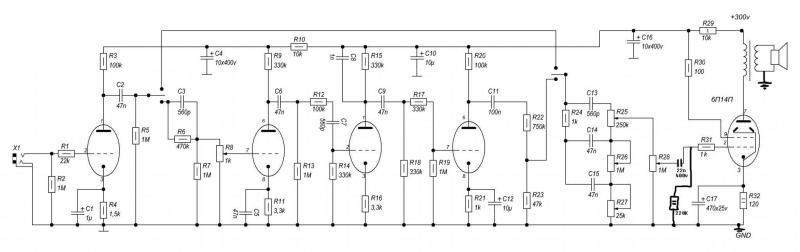

мой новый, первый проект. HomeCharger
« : Октября 08, 2009, 19:50:50 »
1
« Последнее редактирование: Октября 03, 2014, 20:35:49 от olimpic white »

Оффлайн Тимон

  • Ветеран форума
  • ******
  • Сообщений: 3528
  • Репутация: +223/-5
  • Мохнатый
    • DIYFactory
Re: мой новый, первый проект. HomeCharger
« Ответ #1 : Октября 08, 2009, 20:01:37 »
Опрометчиво делать 1к в темброблоке и регуляторе гейна ;) Так же как и 1 мегом утечку для мощного пентода. Для 6в6 в автосмещении максимальное даташитное значение 500к.

... и добавил:

А... Для 84к и 6п14п мегом допустим. Тогда замечаний нет ;)
« Последнее редактирование: Октября 08, 2009, 20:04:11 от Тимон »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90358
  • Репутация: +10021/-1414
  • Санкт-Петербург
    • AZG CUSTOM
Re: мой новый, первый проект. HomeCharger
« Ответ #2 : Октября 08, 2009, 20:52:57 »
Для мощных ламп лучше делать по другому - с сетки на замлю 220к, перед ним разделительный конденсатор на 22н, и уже перед ним пот громкости. Отрезаем пот по постоянке, нет шебуршаний, плюс утечка на мощной лампе никогда не пропадет, что влияет ан надежность.

Оффлайн olimpic white Автор темы

  • Эксперт
  • *****
  • Сообщений: 1789
  • Репутация: +2181/-205
  • Всеобщий дикарь-любимец
Re: мой новый, первый проект. HomeCharger
« Ответ #3 : Октября 08, 2009, 21:11:57 »
так что сделать то надо чтобы всё окей??

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90358
  • Репутация: +10021/-1414
  • Санкт-Петербург
    • AZG CUSTOM
Re: мой новый, первый проект. HomeCharger
« Ответ #4 : Октября 08, 2009, 21:31:42 »
я все написал.

Оффлайн Surch

  • Меценат
  • *****
  • Сообщений: 755
  • Репутация: +835/-84
Re: мой новый, первый проект. HomeCharger
« Ответ #5 : Октября 08, 2009, 22:00:48 »
 :D :D :D
мдя. ;D
рыскай :D
нормальные схемы же есть,кто тебе сие нарисовал? :hmmm:

Оффлайн olimpic white Автор темы

  • Эксперт
  • *****
  • Сообщений: 1789
  • Репутация: +2181/-205
  • Всеобщий дикарь-любимец
Re: мой новый, первый проект. HomeCharger
« Ответ #6 : Октября 08, 2009, 22:05:27 »
1
« Последнее редактирование: Октября 03, 2014, 20:36:09 от olimpic white »

Оффлайн Surch

  • Меценат
  • *****
  • Сообщений: 755
  • Репутация: +835/-84
Re: мой новый, первый проект. HomeCharger
« Ответ #7 : Октября 08, 2009, 22:16:03 »
olimpic white,
через дырку в голове могло бы затечь немного ума :hmmm:
слушай умных людей,они дело говорят,односельчанин  :pozor:
« Последнее редактирование: Октября 08, 2009, 22:20:26 от Surch »

Оффлайн olimpic white Автор темы

  • Эксперт
  • *****
  • Сообщений: 1789
  • Репутация: +2181/-205
  • Всеобщий дикарь-любимец
Re: мой новый, первый проект. HomeCharger
« Ответ #8 : Октября 08, 2009, 22:26:25 »
сделал выводы уже ;)

... и добавил:

оставлю всё как есть ;)

Оффлайн Hader

  • Эксперт
  • *****
  • Сообщений: 2101
  • Репутация: +40/-4
  • Санкт-Петербург
Re: мой новый, первый проект. HomeCharger
« Ответ #9 : Октября 08, 2009, 22:31:09 »
АЗГ тебе правильно сказал, делай как  он говорит иначе попа будет, а ты потом будешь голову ломать что за фигня.

п.с.
а где обратная связь ????

Оффлайн olimpic white Автор темы

  • Эксперт
  • *****
  • Сообщений: 1789
  • Репутация: +2181/-205
  • Всеобщий дикарь-любимец
Re: мой новый, первый проект. HomeCharger
« Ответ #10 : Октября 08, 2009, 22:35:14 »
дело в том, что схема по идее уже проверенная. рабочая

Оффлайн Hader

  • Эксперт
  • *****
  • Сообщений: 2101
  • Репутация: +40/-4
  • Санкт-Петербург
Re: мой новый, первый проект. HomeCharger
« Ответ #11 : Октября 08, 2009, 22:40:53 »
На вот пользуй:



... и добавил:

что то не верится что первый вариант нормально функционировал.

Оффлайн SPK

  • Ветеран форума
  • ******
  • Сообщений: 4958
  • Репутация: +2098/-244
  • Blues
Re: мой новый, первый проект. HomeCharger
« Ответ #12 : Октября 08, 2009, 22:47:25 »
Цитата: Surch от Октября 08, 2009, 22:16:03
слушай умных людей,они дело говорят,односельчанин  :pozor:
Свои ошибки,основанные на своём опыте имеют больший эффект, пускай попробует собрать  ;)

Оффлайн Hader

  • Эксперт
  • *****
  • Сообщений: 2101
  • Репутация: +40/-4
  • Санкт-Петербург
Re: мой новый, первый проект. HomeCharger
« Ответ #13 : Октября 08, 2009, 22:53:22 »
кстати катодные кандеры заменить на номинал побольше (по напряжению).
вольт на 50.

Оффлайн SanderZ

  • Опытный
  • ****
  • Сообщений: 688
  • Репутация: +56/-1
  • диванный рукосуй
Re: мой новый, первый проект. HomeCharger
« Ответ #14 : Октября 08, 2009, 23:10:18 »
И, всё таки, остаётся вопрос, почему пот гейна имеет номинал в 1 кОм? Да, и в ТБ тоже 1 кОм нарисован, а должен быть 33 - 100 кОм?
